EC-338

[QG (WITH EURO-OBD)]

DTC P0300 - P0304 MULTIPLE CYLINDER MISFIRE, NO. 1 - 4 CYLINDER MIS-

FIRE

11.

CHECK MASS AIR FLOW SENSOR

With CONSULT-II

Check mass air flow sensor signal in “DATA MONITOR” mode with CONSULT-II.

With GST

Check mass air flow sensor signal in MODE 1 with GST.

OK or NG

OK

>> GO TO 12.

NG

>> Check connectors for rusted terminals or loose connections in the mass air flow sensor circuit or

engine grounds. Refer to

EC-178, "DTC P0102, P0103 MAF SENSOR"

.

12.

CHECK SYMPTOM MATRIX CHART

Check items on the rough idle symptom in

EC-92, "Symptom Matrix Chart"

.

OK or NG

OK

>> GO TO 13.

NG

>> Repair or replace.

13.

ERASE THE 1ST TRIP DTC

Some tests may cause a 1st trip DTC to be set.
Erase the 1st trip DTC from the ECM memory after performing the tests. Refer to

EC-68, "HOW TO ERASE

EMISSION-RELATED DIAGNOSTIC INFORMATION"

.

>> GO TO 14.

14.

CHECK INTERMITTENT INCIDENT

Refer to

EC-138, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

1.0 - 4.0 g·m/sec:

at idling

5.0 - 10.0 g·m/sec:

at 2,500 rpm

1.0 - 4.0 g·m/sec:

at idling

5.0 - 10.0 g·m/sec:

at 2,500 rpm

DTC P0327, P0328 KS

EC-339

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

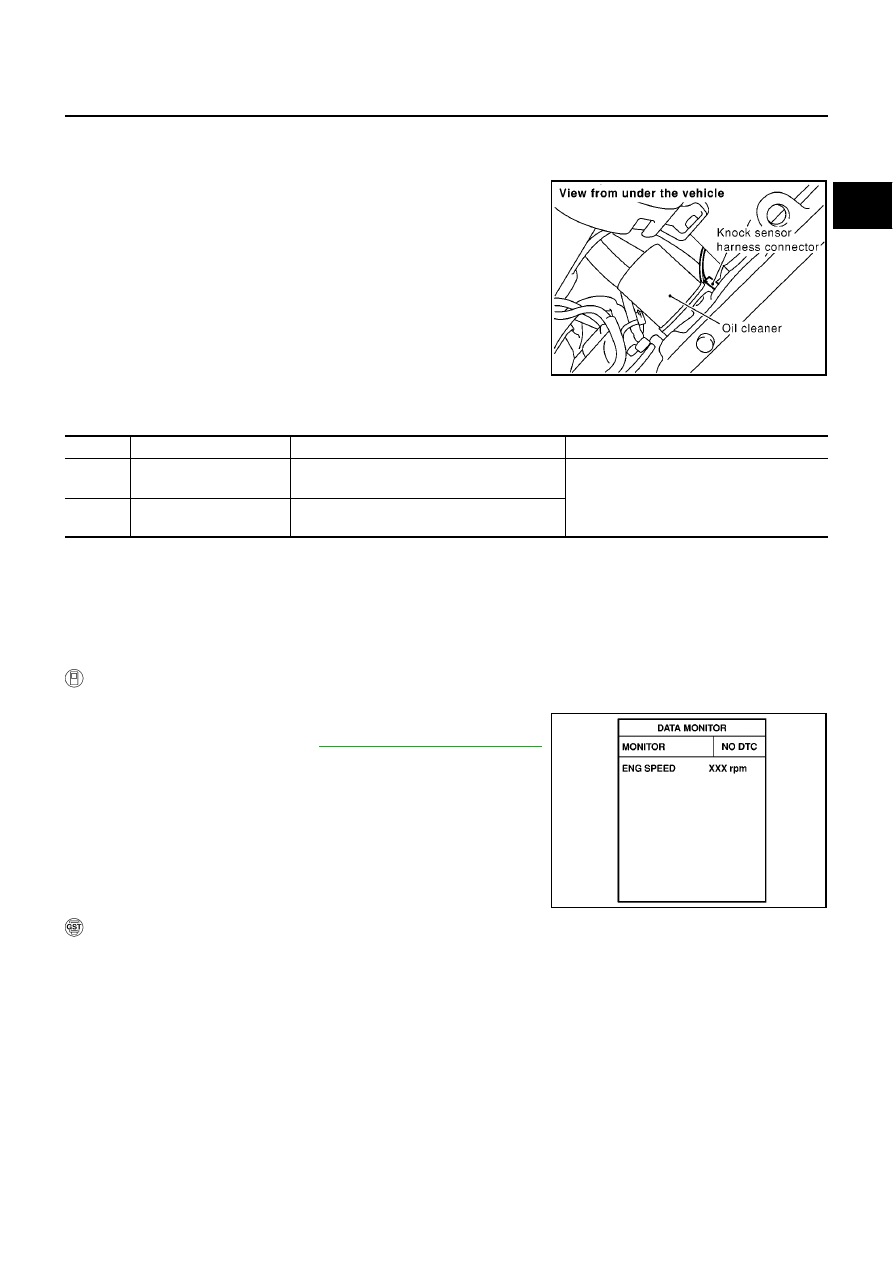

DTC P0327, P0328 KS

PFP:22060

Component Description

EBS00QN2

The knock sensor is attached to the cylinder block. It senses engine
knocking using a piezoelectric element. A knocking vibration from
the cylinder block is sensed as vibrational pressure. This pressure is
converted into a voltage signal and sent to the ECM.

On Board Diagnosis Logic

EBS00QN3

The MI will not light up for these self-diagnoses.

DTC Confirmation Procedure

EBS00QN4

NOTE:
If “DTC Confirmation Procedure” has been previously conducted, always turn ignition switch “OFF” and wait at
least 10 seconds before conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm that battery voltage is more than 10V at idle.

WITH CONSULT-II

1.

Turn ignition switch “ON” and select “DATA MONITOR” mode with CONSULT-II.

2.

Start engine and run it for at least 5 seconds at idle speed.

3.

If 1st trip DTC is detected, go to

EC-341, "Diagnostic Procedure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

MBIB0102E

DTC No.

Trouble Diagnosis Name

DTC Detected Condition

Possible Cause

P0327
0327

Knock sensor circuit low
input

An excessively low voltage from the sensor is
sent to ECM.

●

Harness or connectors
(The sensor circuit is open or shorted.)

●

Knock sensor

P0328
0328

Knock sensor circuit high
input

An excessively high voltage from the sensor is
sent to ECM.

SEF058Y

EC-340

[QG (WITH EURO-OBD)]

DTC P0327, P0328 KS

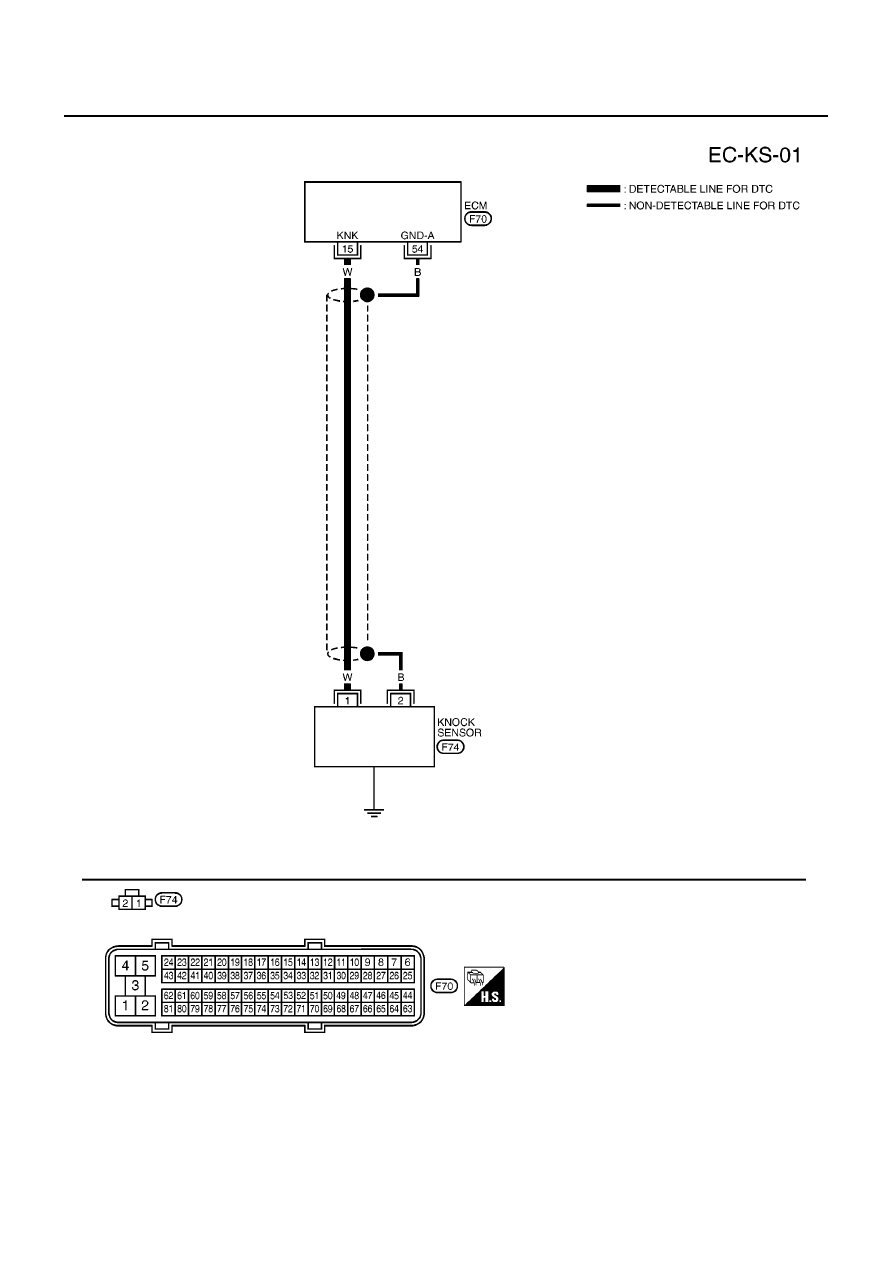

Wiring Diagram

EBS00QN5

YEC456A

DTC P0327, P0328 KS

EC-341

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

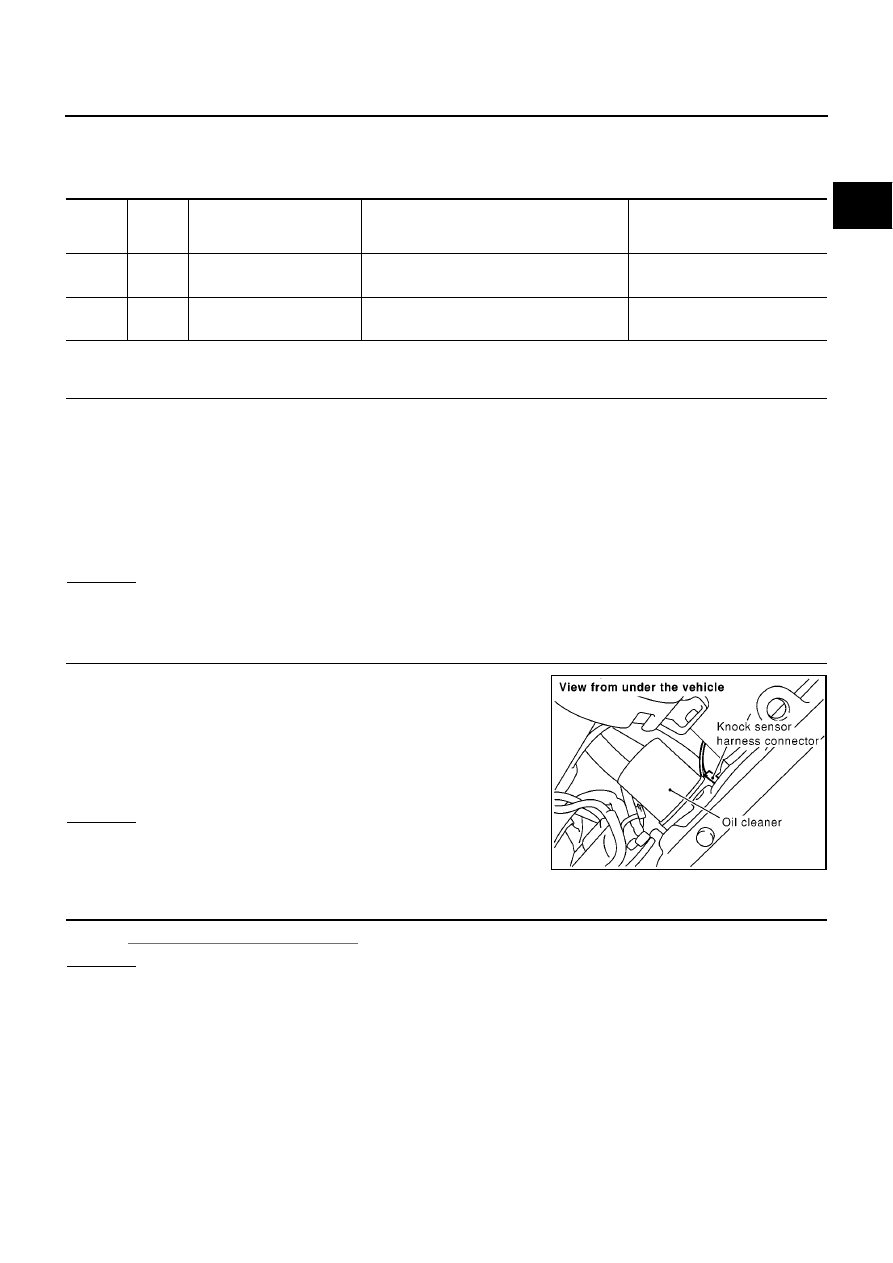

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

Diagnostic Procedure

EBS00QN6

1.

CHECK KNOCK SENSOR INPUT SIGNAL CIRCUIT-I

1.

Turn ignition switch “OFF”.

2.

Disconnect ECM harness connector.

3.

Check resistance between ECM terminal 15 and engine ground. Refer to Wiring Diagram.
NOTE:
It is necessary to use an ohmmeter which can measure more than 10 M

Ω

.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 2.

2.

CHECK KNOCK SENSOR INPUT SIGNAL CIRCUIT-II

1.

Disconnect knock sensor harness connector.

2.

Check harness continuity between ECM terminal 15 and knock
sensor terminal 1.
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 3.

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

3.

CHECK KNOCK SENSOR

Refer to

EC-342, "Component Inspection"

.

OK or NG

OK

>> GO TO 5.

NG

>> Replace knock sensor.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

15

W

Knock sensor

[Engine is running]

●

Idle speed

Approximately 2.5V

54

B

Sensor ground
(Knock sensor shield circuit)

[Engine is running]

●

Idle speed

Approximately 0V

Resistance: Approximately 530 - 590k

Ω

[at 20

°

C (68

°

F)]

Continuity should exist.
