EC-46

[QG (WITH EURO-OBD)]

ENGINE CONTROL SYSTEM

M/T MODELS WITHOUT ESP

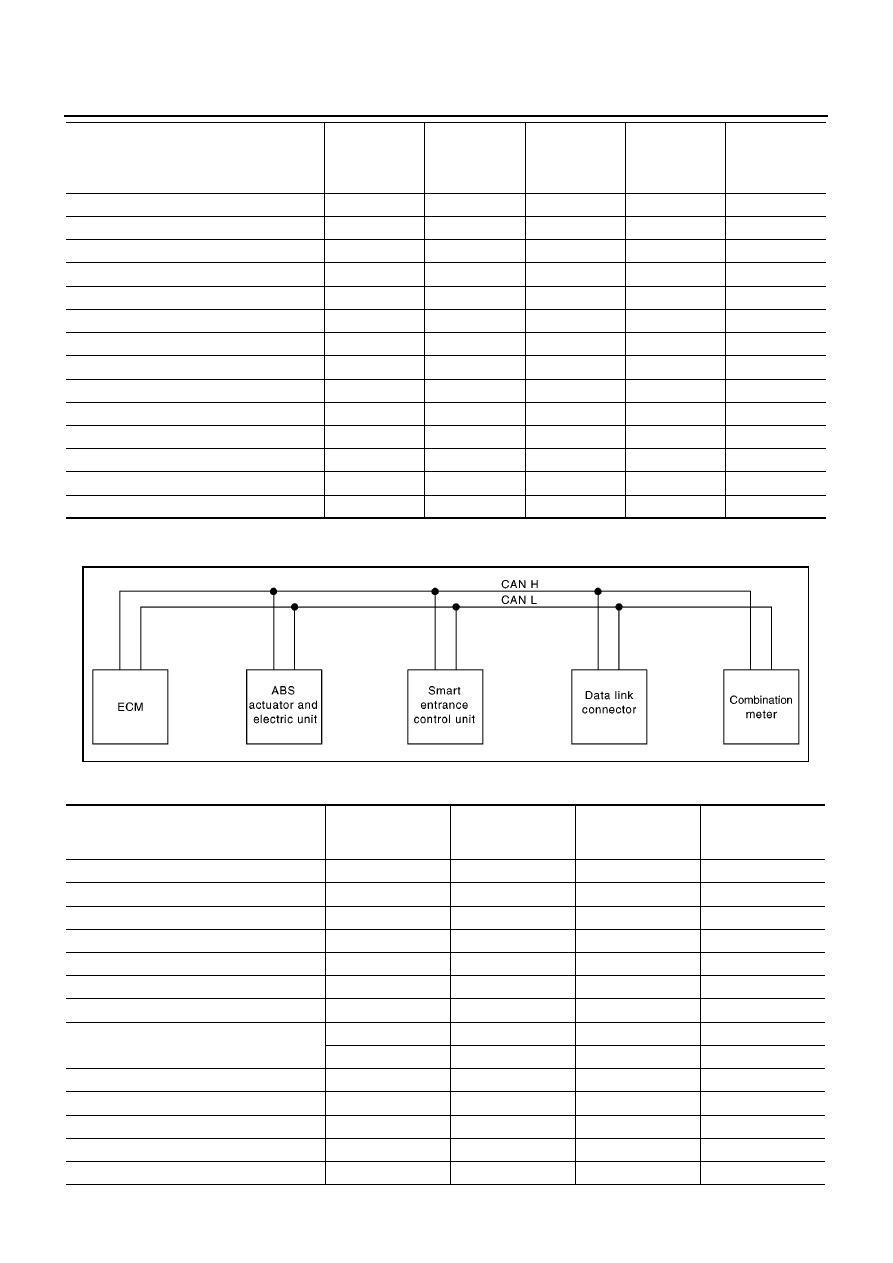

System diagram

Input/output signal chart

T: Transmit R: Receive

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Door switches state signal

T

R

A/C compressor signal

T

R

A/C compressor feedback signal

T

R

Accelerator pedal position signal

T

R

Output shaft revolution signal

R

T

ABS operation signal

T

R

OD OFF switch signal

R

T

OD OFF indicator signal

T

R

A/T self-diagnosis signal

R

T

ABS warning lamp signal

T

R

N range switch signal

R

T

P range switch signal

R

T

Signals

ECM

TCM

ABS actuator

and electric

unit (control

unit)

Smart entrance

control unit

Combination

meter

YEL469E

Signals

ECM

ABS actuator and

electric unit (con-

trol unit)

Smart entrance

control unit

Combination meter

Engine speed signal

T

R

Rear window defogger signal

R

T

Heater fan switch signal

R

T

Air conditioner switch signal

R

T

MI signal

T

R

Engine coolant temperature signal

T

R

Fuel consumption signal

T

R

Vehicle speed signal

T

R

R

T

Seat belt reminder signal

R

T

Headlamp switch signal

T

R

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Door switches state signal

T

R

ENGINE CONTROL SYSTEM

EC-47

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

A/C compressor signal

T

R

A/C compressor feedback signal

T

R

ABS operation signal

T

R

ABS warning lamp signal

T

R

Signals

ECM

ABS actuator and

electric unit (con-

trol unit)

Smart entrance

control unit

Combination meter

EC-48

[QG (WITH EURO-OBD)]

BASIC SERVICE PROCEDURE

BASIC SERVICE PROCEDURE

PFP:00018

Idle Speed and Ignition Timing Check

EBS00QGK

IDLE SPEED

With CONSULT-II

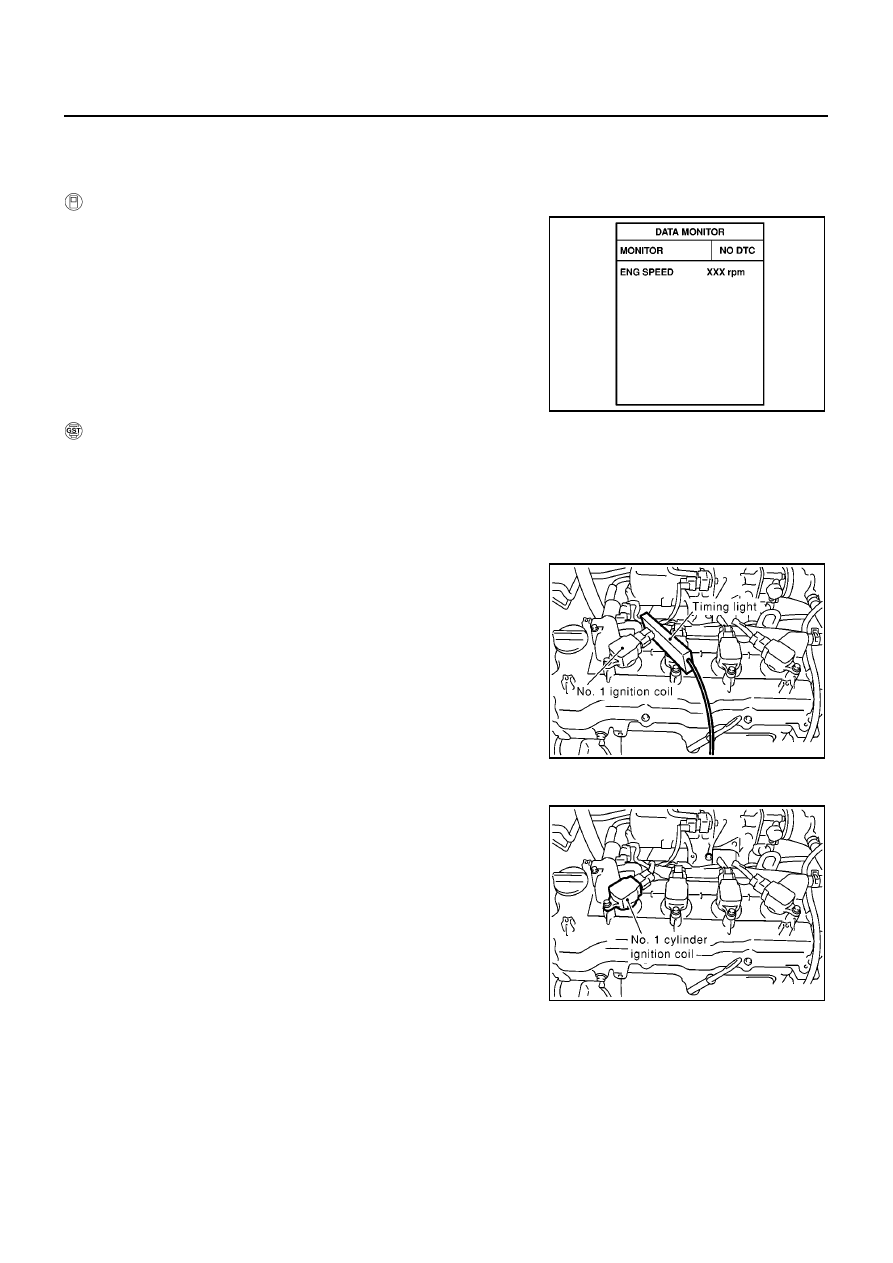

Check idle speed in “DATA MONITOR” mode with CONSULT-II.

With GST

Check idle speed in with GST.

IGNITION TIMING

Any of following two methods may be used.

Method A

1.

Slide the harness protector of ignition coil No. 1 to clear the wires.

2.

Attach timing light to the wires as shown.

3.

Check ignition timing.

Method B

1.

Remove No. 1 ignition coil.

SEF058Y

MBIB0047E

MBIB0048E

BASIC SERVICE PROCEDURE

EC-49

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

2.

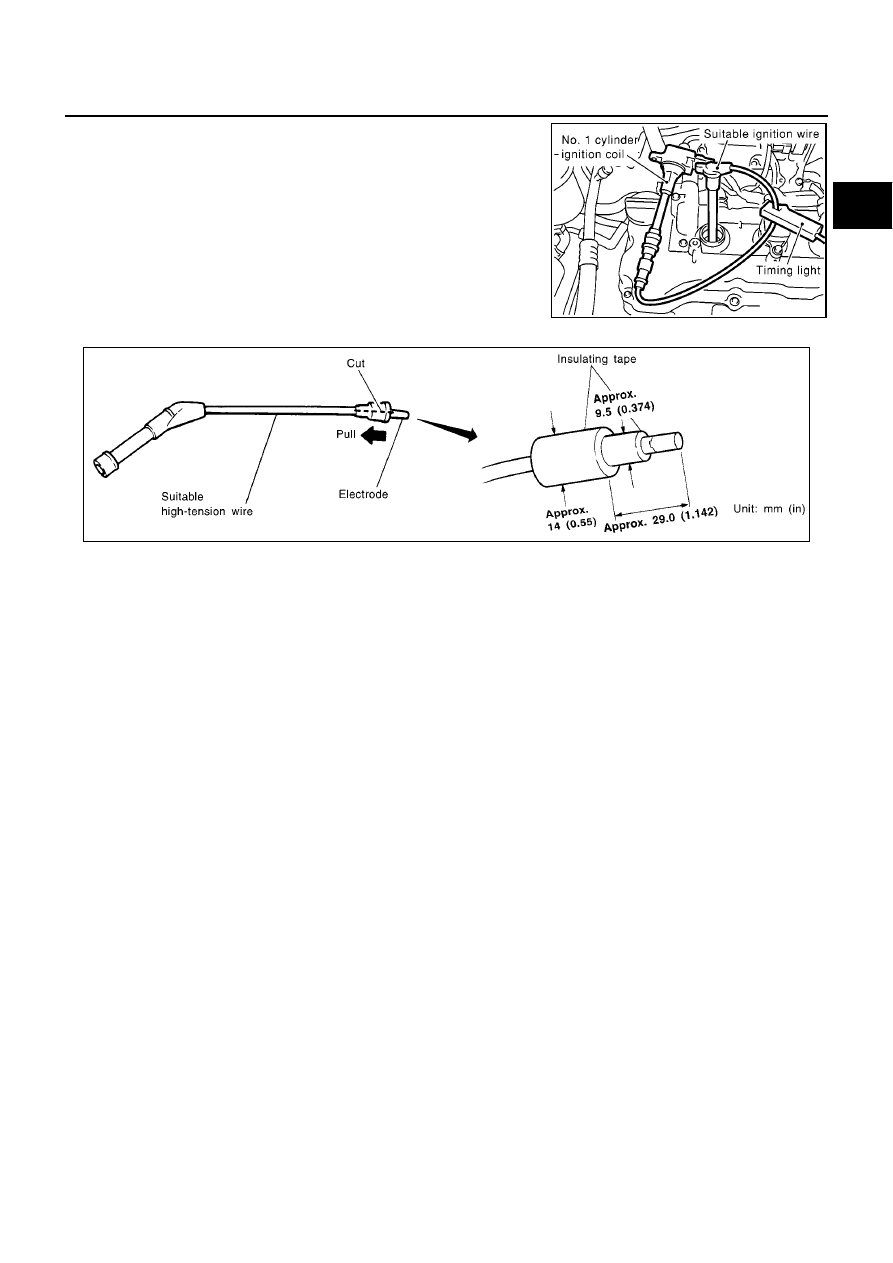

Connect No. 1 ignition coil and No. 1 spark plug with suitable
high-tension wire as shown, and attach timing light clamp to this
wire.

3.

Check ignition timing.

Accelerator Pedal Released Position Learning

EBS00QGL

DESCRIPTION

“Accelerator Pedal Released Position Learning” is an operation to learn the fully released position of the accel-
erator pedal by monitoring the accelerator pedal position sensor output signal. It must be performed each time
harness connector of accelerator pedal position sensor or ECM is disconnected.

OPERATION PROCEDURE

1.

Make sure that accelerator pedal is fully released.

2.

Turn ignition switch “ON” and wait at least 2 seconds.

3.

Turn ignition switch “OFF” wait at least 10 seconds.

4.

Turn ignition switch “ON” and wait at least 2 seconds.

5.

Turn ignition switch “OFF” wait at least 10 seconds.

Throttle Valve Closed Position Learning

EBS00QGM

DESCRIPTION

“Throttle Valve Closed Position Learning” is an operation to learn the fully closed position of the throttle valve
by monitoring the throttle position sensor output signal. It must be performed each time harness connector of
electric throttle control actuator or ECM is disconnected.

OPERATION PROCEDURE

1.

Make sure that accelerator pedal is fully released.

2.

Turn ignition switch “ON”.

3.

Turn ignition switch “OFF” wait at least 10 seconds.
Make sure that throttle valve moves during above 10 seconds by confirming the operating sound.

Idle Air Volume Learning

EBS00QGN

DESCRIPTION

“Idle Air Volume Learning” is an operation to learn the idle air volume that keeps each engine within the spe-
cific range. It must be performed under any of the following conditions:

●

Each time electric throttle control actuator or ECM is replaced.

●

Idle speed or ignition timing is out of specification.

MBIB0049E

SEF166Y
