TROUBLE DIAGNOSIS

SYSTEM DESCRIPTION
Component Parts

Mode door control system components are:

●

Auto amp.

●

Mode door motor (LCU)

●

A/C LAN system (PBR built-in air mix door motor, mode door motor and intake door motor)

●

In-vehicle sensor

●

Ambient sensor

●

Sunload sensor

●

Intake sensor

System Operation

The auto amplifier receives data from each of the sensors. The amplifier sends air mix door, mode door and
intake door opening angle data to the air mix door motor LCU, mode door motor LCU and intake door motor
LCU.
The air mix door motor, mode door motor and intake door motor read their respective signals according to the
address signal. Opening angle indication signals received from the auto amplifier and each of the motor posi-
tion sensors are compared by the LCUs in each motor with the existing decision and opening angles. Subse-
quently, HOT/COLD or DEFROST/VENT or FRESH/RECIRCULATION operation is selected. The new
selection data is returned to the auto amplifier.

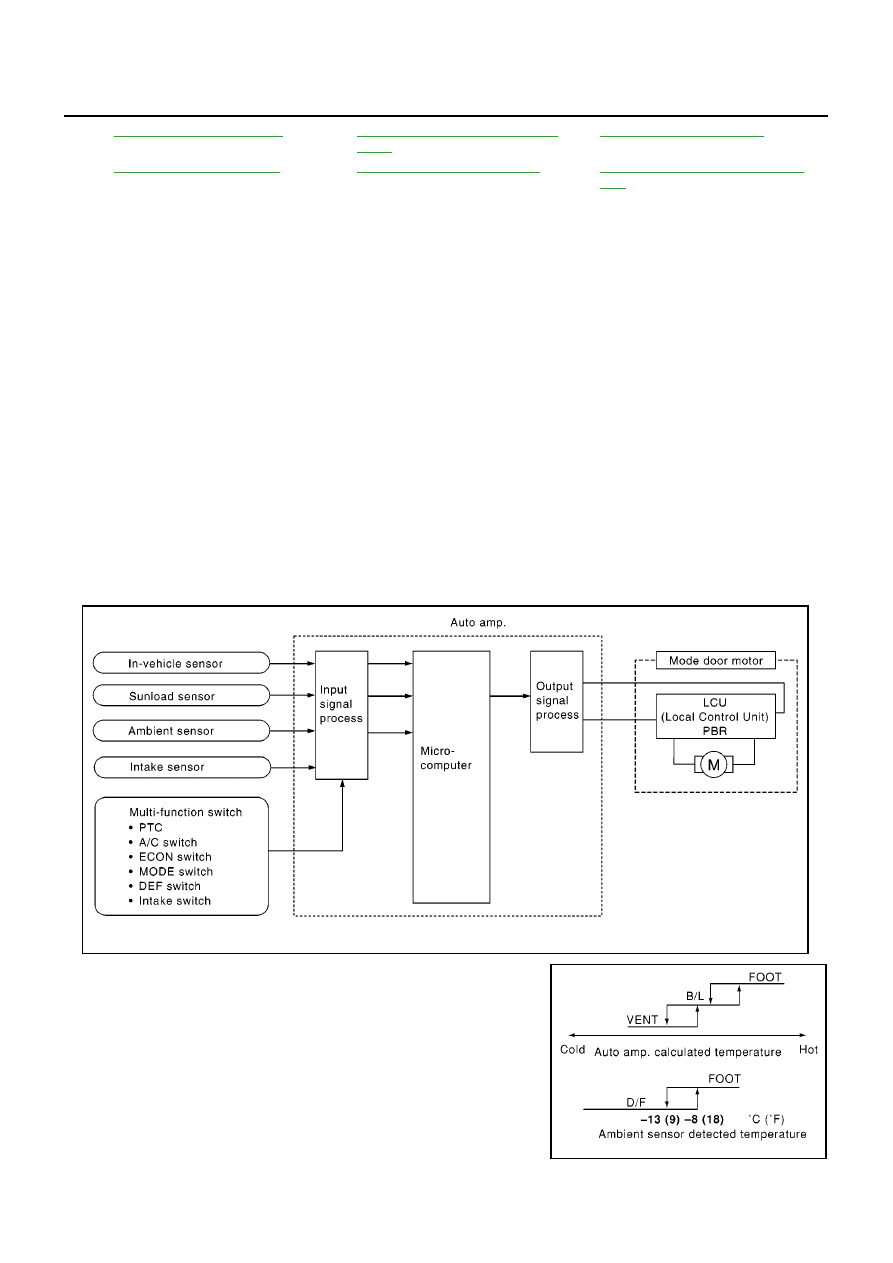

Mode Door Control Specification

*10

ATC-56, "LAN System Circuit"

*11

ATC-61, "COMPONENT DESCRIP-
TION"

*12

ATC-50, "Operational Check"

*13

ATC-29, "SYMPTOM TABLE"

*14

ATC-103, "Intake Sensor Circuit"

*15

ATC-51, "CHECKING DISCHARGE
AIR"

RJIA0773E

RHA384HA

TROUBLE DIAGNOSIS

ATC-61

C

D

E

F

G

H

I

K

L

M

A

B

ATC

COMPONENT DESCRIPTION

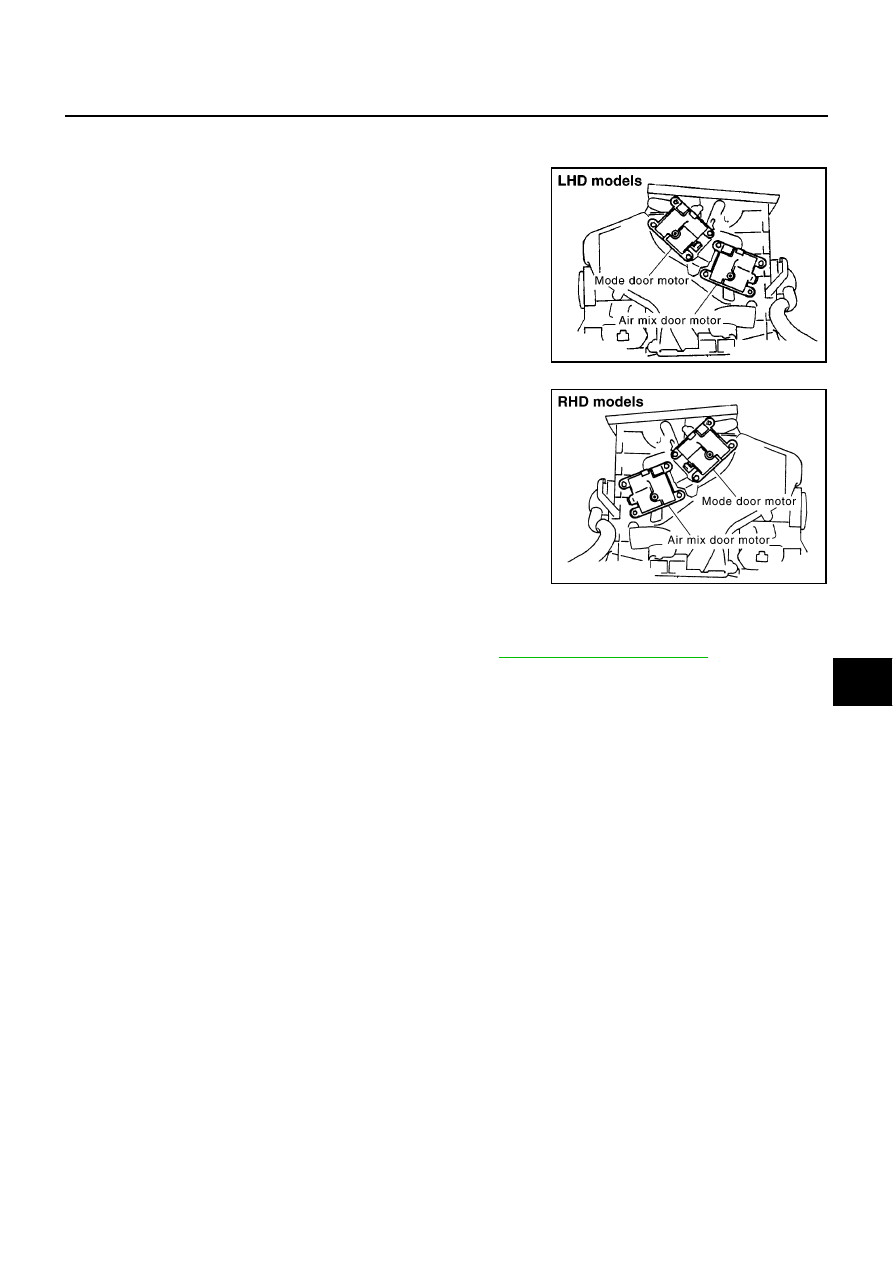

Mode Door Motor

The mode door motor is attached to the heater & cooling unit. It
rotates so that air is discharged from the outlet set by the auto ampli-
fier. Motor rotation is conveyed to a link which activates the mode
door.

DIAGNOSTIC PROCEDURE FOR MODE DOOR

SYMPTOM: Mode door motor does not operate normally.
Perform diagnostic procedure for LAN system circuit. Refer to

ATC-56, "LAN System Circuit"

.

RJIA0774E

RJIA0775E

ATC-62

TROUBLE DIAGNOSIS

Air Mix Door Motor Circuit

EJS0030E

SYMPTOM:

●

Discharge air temperature does not change.

●

Air mix door motor does not operate.

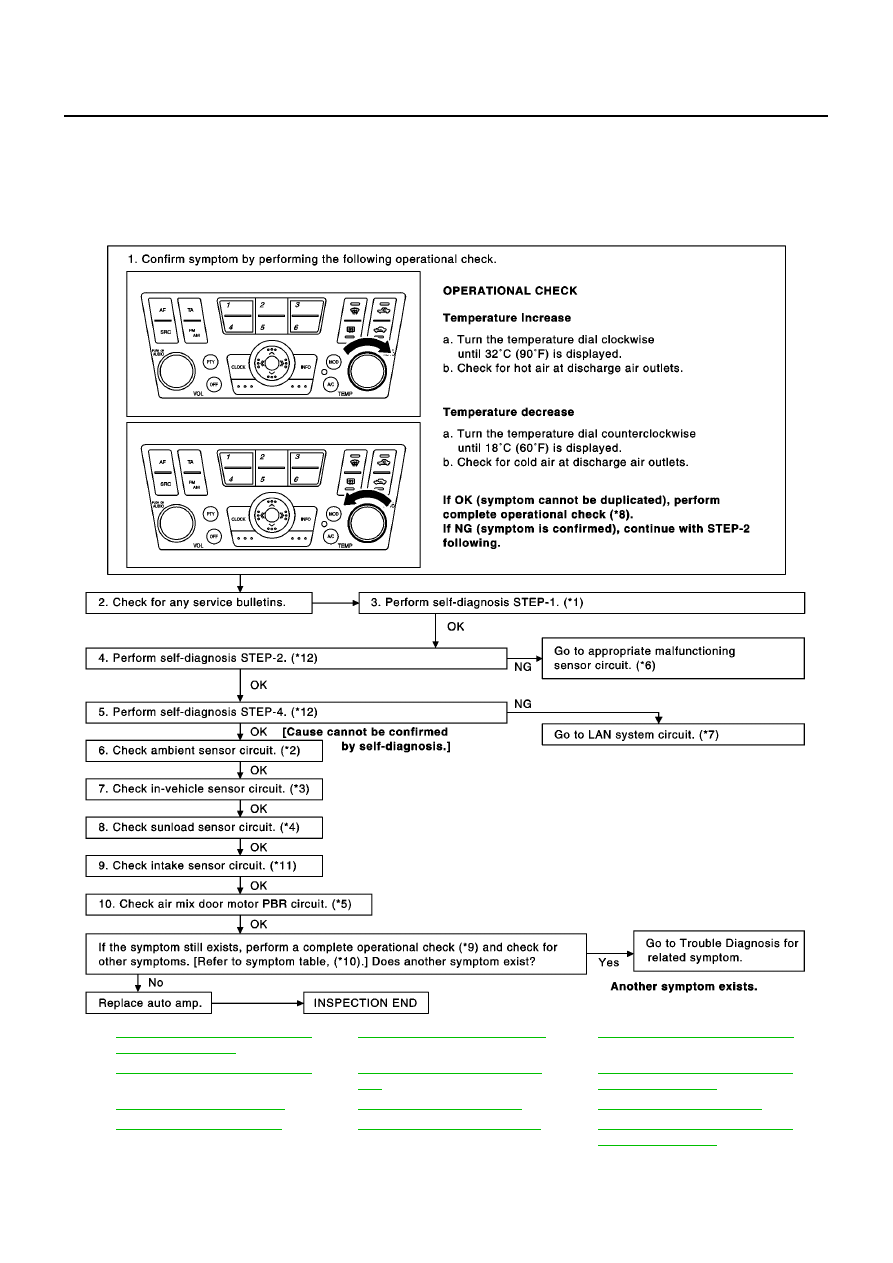

INSPECTION FLOW

*1

ATC-42, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No.1

*2

ATC-95, "Ambient Sensor Circuit"

*3

ATC-97, "In-vehicle Sensor Circuit"

*4

ATC-100, "Sunload Sensor Circuit"

*5

ATC-62, "Air Mix Door Motor Cir-
cuit"

*6

ATC-42, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No. 14.

*7

ATC-56, "LAN System Circuit"

*8

ATC-50, "Operational Check"

*9

ATC-50, "Operational Check"

*10

ATC-29, "SYMPTOM TABLE"

*11

ATC-103, "Intake Sensor Circuit"

*12

ATC-42, "FUNCTION CONFIRMA-
TION PROCEDURE"

, see No. 7

RJIA1694E

TROUBLE DIAGNOSIS

ATC-63

C

D

E

F

G

H

I

K

L

M

A

B

ATC

SYSTEM DESCRIPTION
Component Parts

Air mix door control system components are:

●

Auto amp.

●

Air mix door motor (LCU)

●

A/C LAN system (PBR built-in air mix door motor, mode door motor and intake door motor)

●

In-vehicle sensor

●

Ambient sensor

●

Sunload sensor

●

Intake sensor

System Operation

The auto amplifier receives data from each of the sensors. The amplifier sends air mix door, mode door and
intake door motor opening angle data to the air mix door motor LCU, mode door motor LCU and intake door
motor LCU.
The air mix door motor, mode door motor and intake door motor read their respective signals according to the
address signal. Opening angle indication signals received from the auto amplifier and each of the motor posi-
tion sensors are compared by the LCUs in each motor with the existing decision and opening angles. Subse-
quently, HOT/COLD or DEFROST/VENT or FRESH/RECIRCULATION operation is selected. The new
selection data is returned to the auto amplifier.

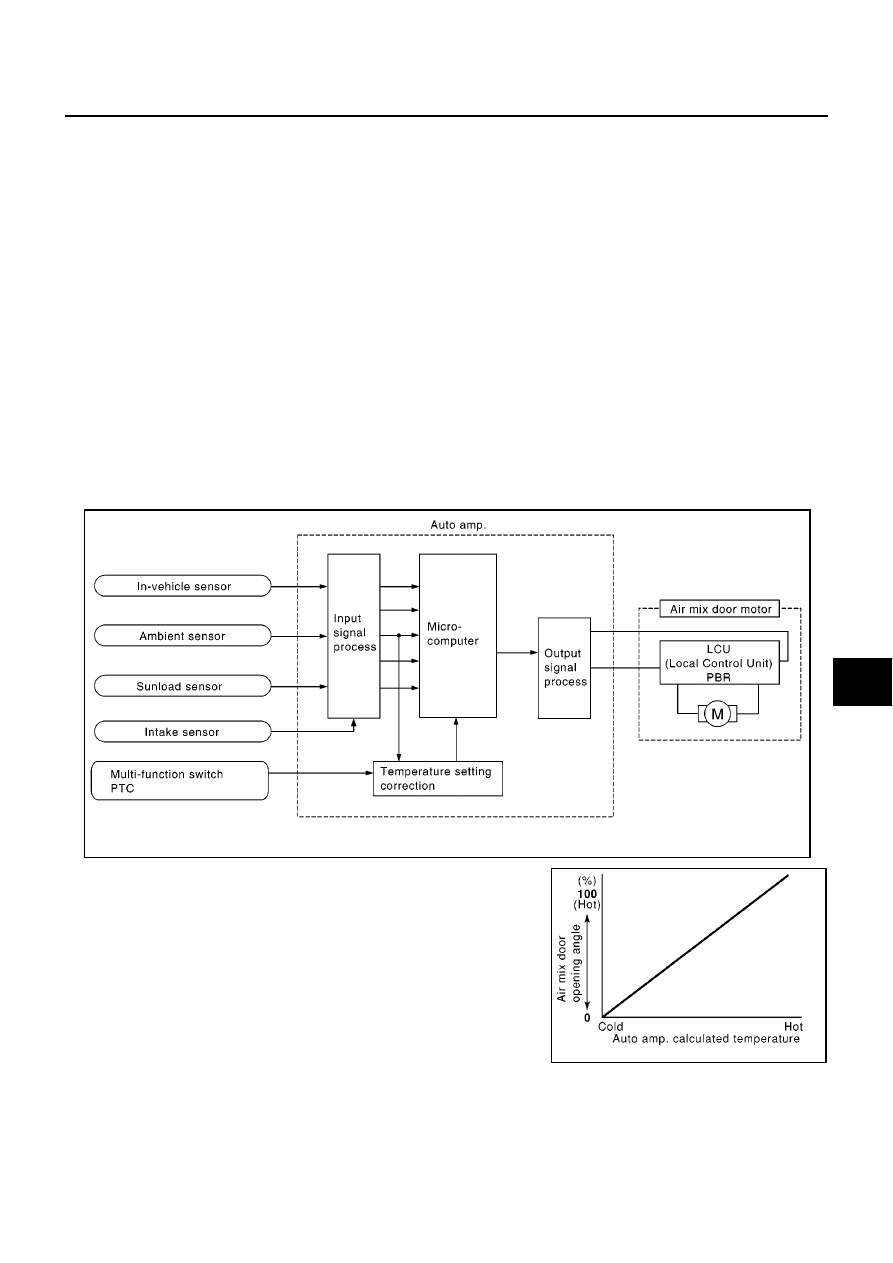

Air Mix Door Control Specification

RJIA0777E

RHA457H
