AT-448

[ALL]

REPAIR FOR COMPONENT PARTS

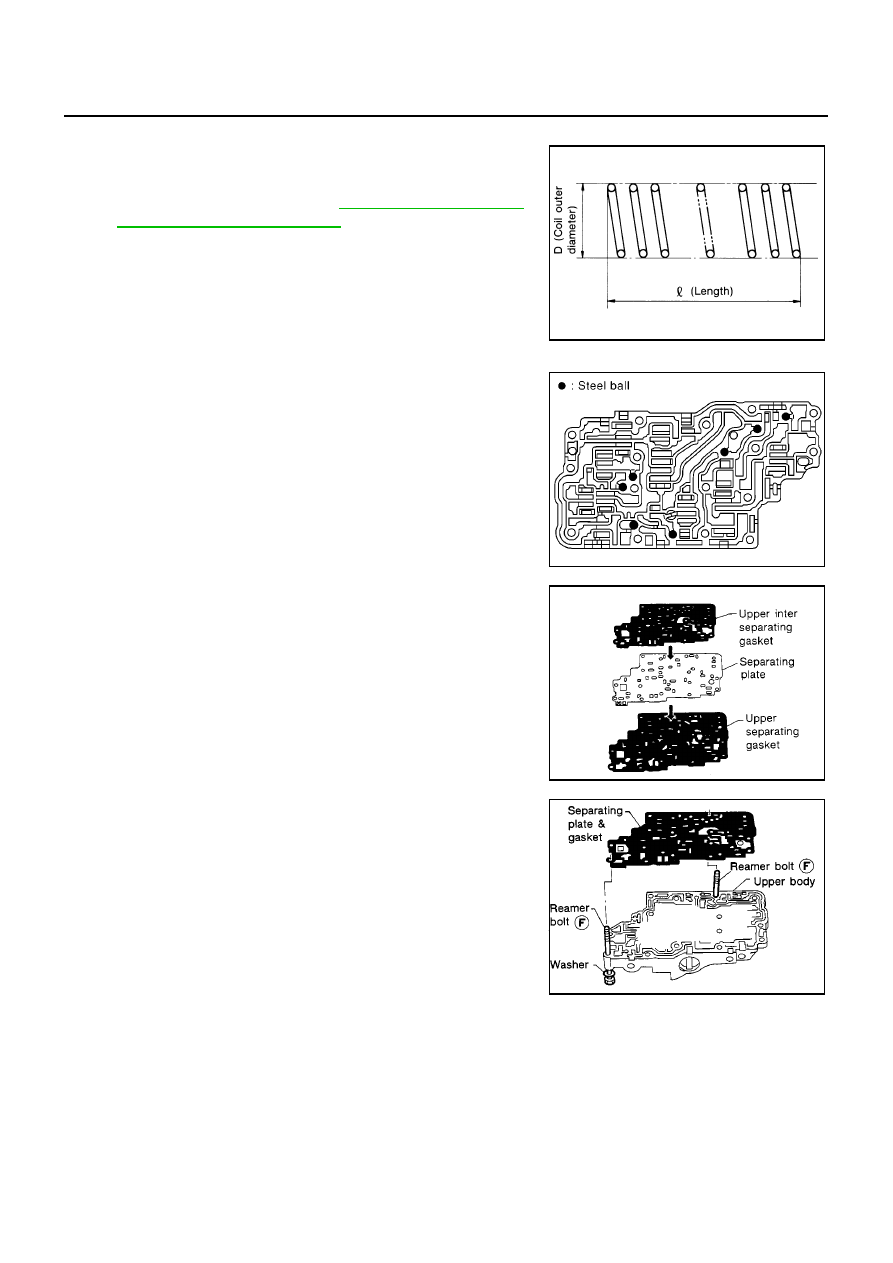

Fluid Cooler Relief Valve Spring

●

Check springs for damage or deformation.

●

Measure free length and outer diameter.

ASSEMBLY

1.

Install upper, inter and lower body.

a.

Place oil circuit of upper body face up. Install steel balls in their
proper positions.

b.

Install upper separating gasket, upper inter separating gasket
and upper separating plate in order shown in illustration.

●

Always use new gaskets.

c.

Install reamer bolts “F ” from bottom of upper body. Using
reamer bolts as guides, install separating plate and gaskets as a
set.

Inspection standard: Refer to

AT-519, "SERVICE DATA

AND SPECIFICATIONS (SDS)"

.

SAT138D

SAT871J

SAT072F

SAT073F

REPAIR FOR COMPONENT PARTS

AT-449

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

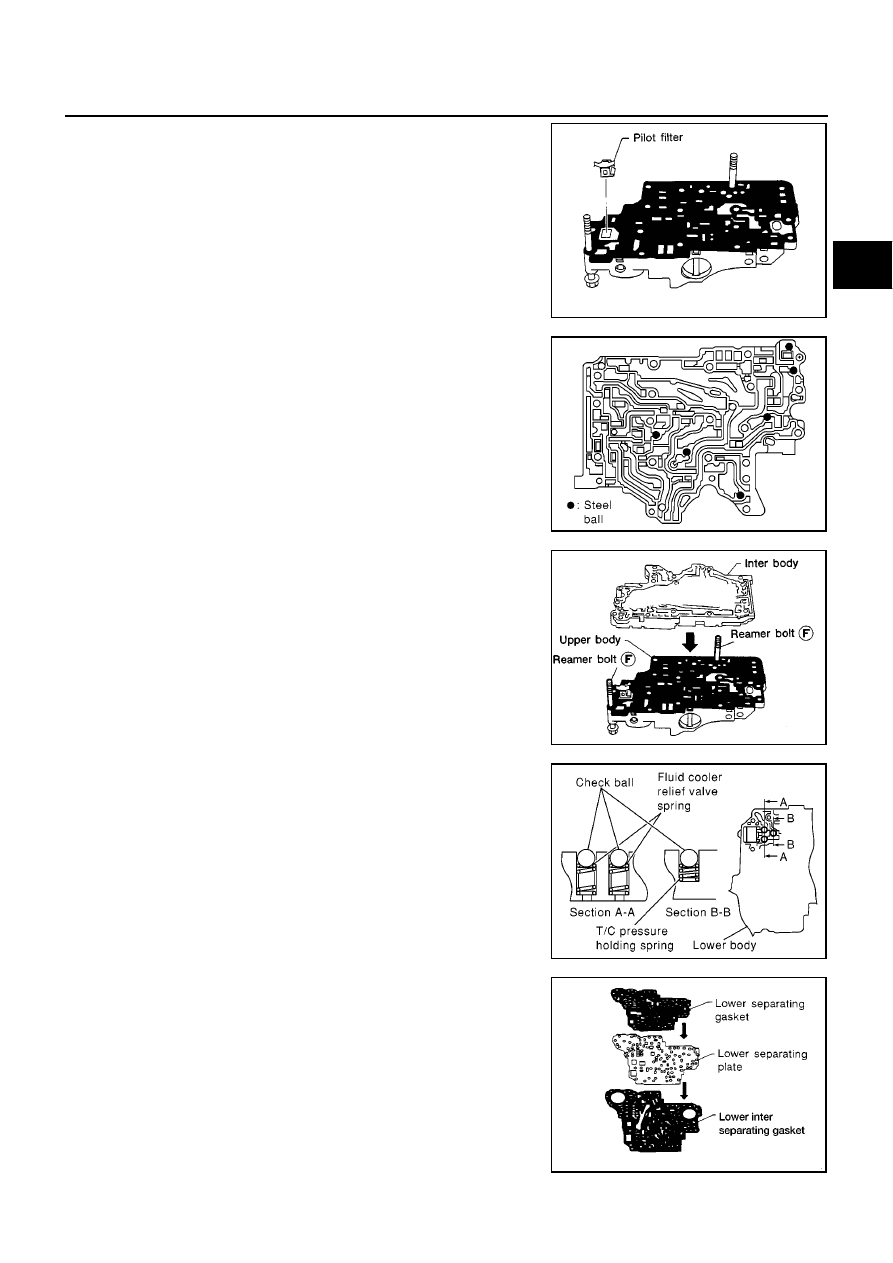

d.

Install pilot filter.

e.

Place lower body as shown in illustration (side of inter body face
up). Install steel balls in their proper positions.

f.

Install inter body on upper body using reamer bolts “F”

as

guides.

●

Be careful not to dislocate or drop steel balls.

g.

Install check balls, fluid cooler relief valve springs and T/C pres-
sure holding spring in their proper positions in lower body.

h.

Install lower separating gasket, lower inter separating gasket
and lower separating plate in order shown in illustration.

SAT074F

SAT870J

SAT076F

MCIB9019E

BAT002

AT-450

[ALL]

REPAIR FOR COMPONENT PARTS

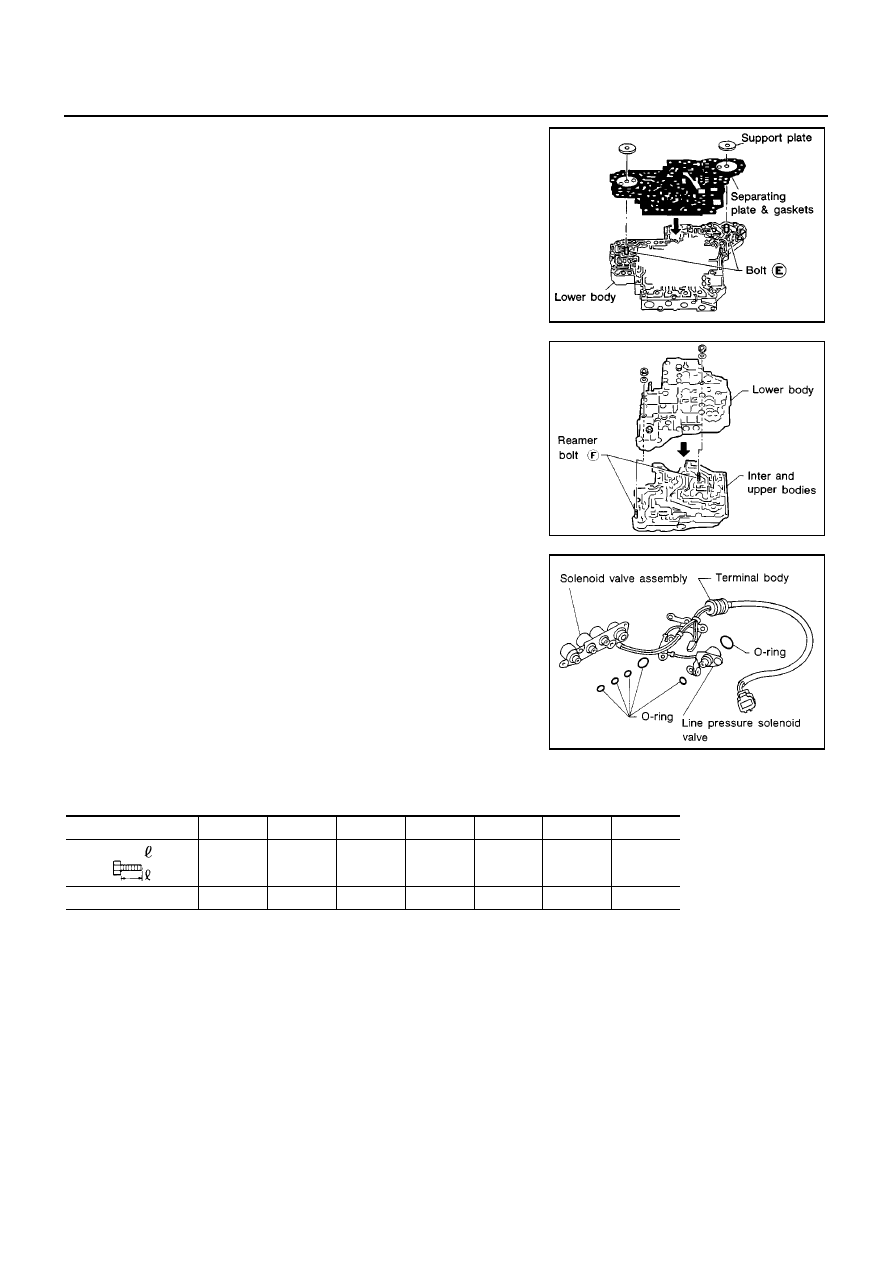

i.

Install bolts “E” from bottom of lower body. Using bolts “E” as
guides, install separating plate and gaskets as a set.

j.

Temporarily install support plates on lower body.

k.

Install lower body on inter body using reamer bolts “F”

as

guides and tighten reamer bolts “F” slightly.

2.

Install O-rings to solenoid valves and terminal body.

●

Apply ATF to O-rings.

3.

Install and tighten bolts.

Bolt length, number and location:

F: Reamer bolt and nut

SAT078F

AAT536

SAT317G

Bolt symbol

A

B

C

D

E

F

G

Bolt length “

”

13.5 mm

(0.531 in)

58.0 mm

(2.283 in)

40.0 mm

(1.575 in)

66.0 mm

(2.598 in)

33.0 mm

(1.299 in)

78.0 mm

(3.071 in)

18.0 mm

(0.709 in)

Number of bolts

6

3

6

11

2

2

1

REPAIR FOR COMPONENT PARTS

AT-451

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

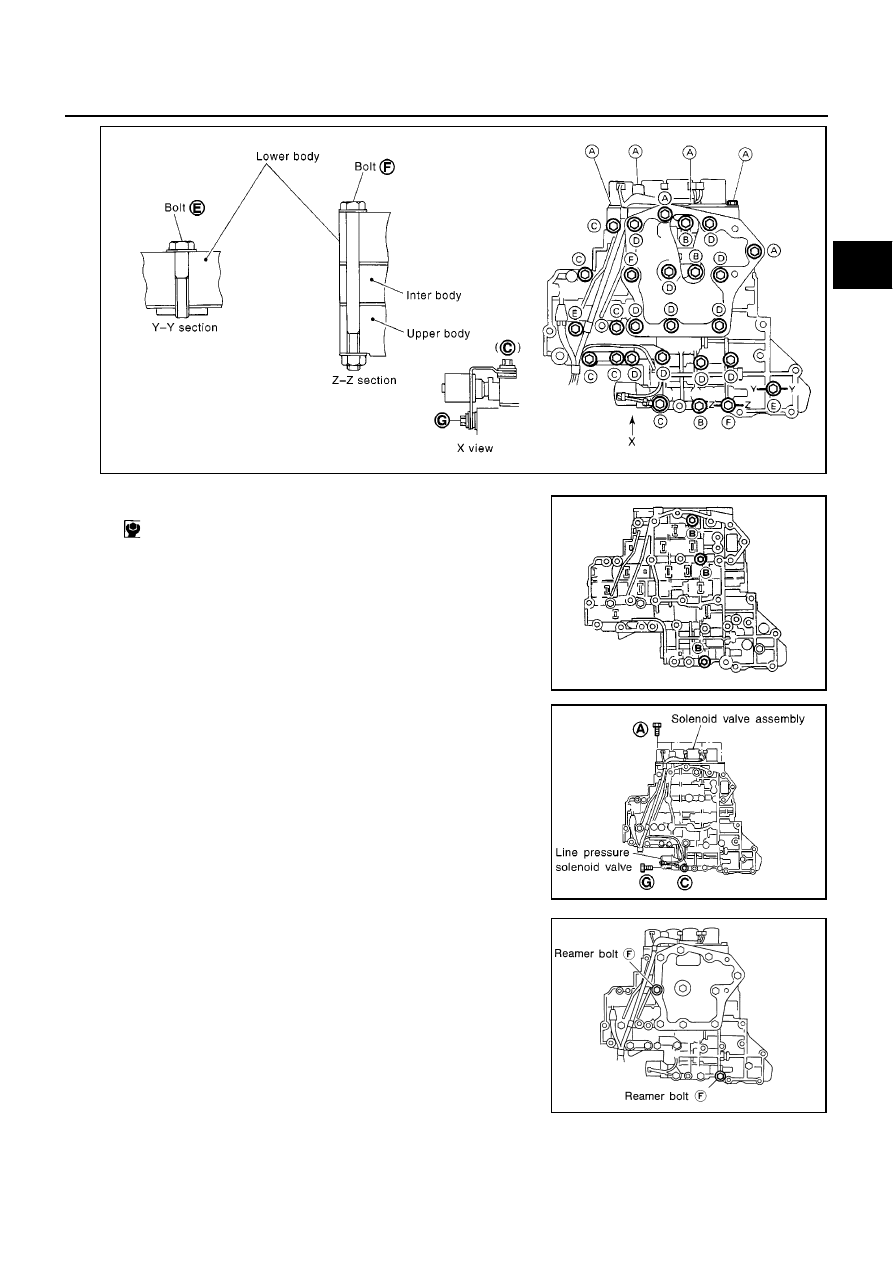

a.

Install and tighten bolts B to specified torque.

b.

Install solenoid valve assembly and line pressure solenoid valve
to lower body.

c.

Remove reamer bolts F and set oil strainer on control valve
assembly.

d.

Reinstall reamer bolt F from lower body side.

SAT869J

: 7 - 9 N-m (0.7 - 0.9 kg-m, 61 - 78 in-lb)

SAT081F

SAT316GA

SAT323G
