AT-272

[EXC.F/EURO-OBD]

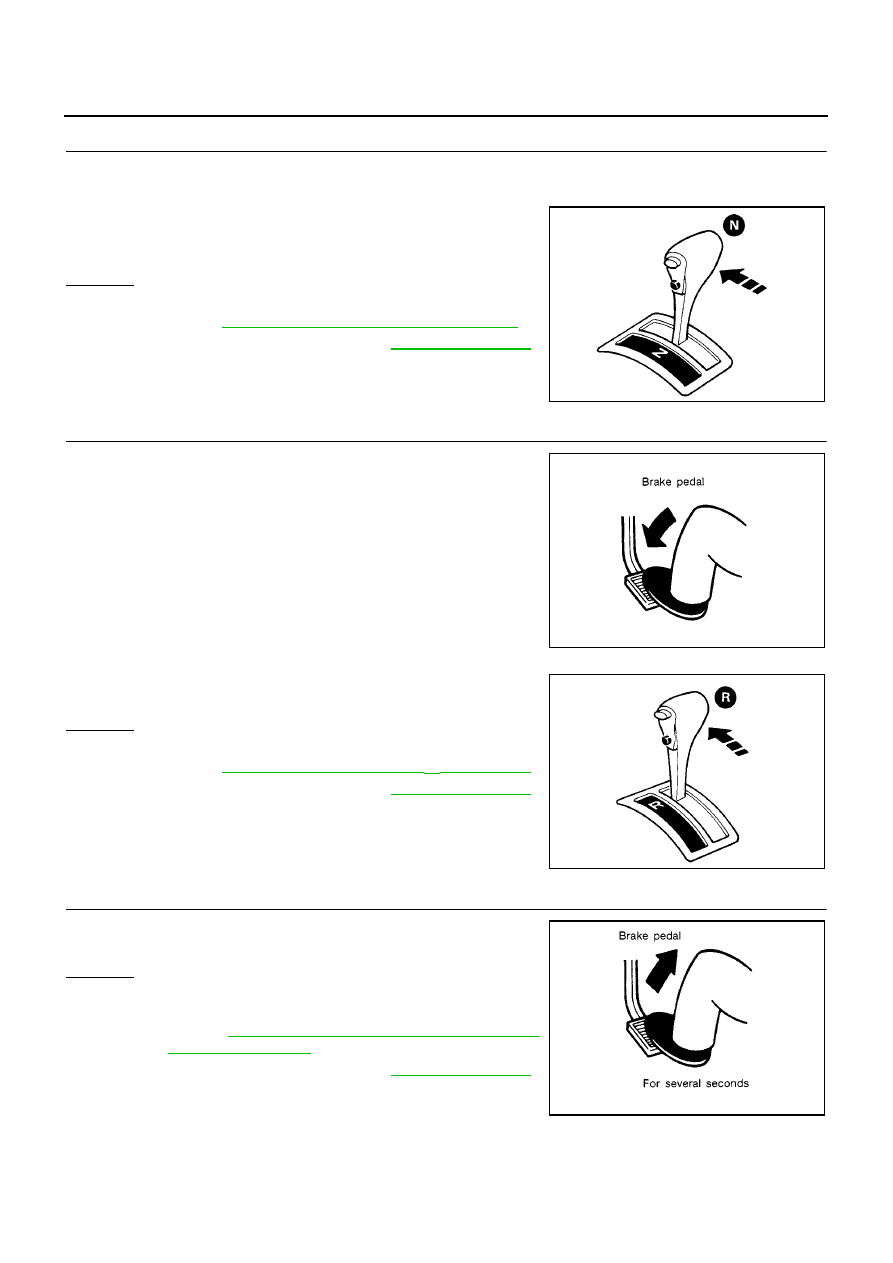

TROUBLE DIAGNOSIS — BASIC INSPECTION

4.

CHECK VEHICLE MOVE

1.

Apply parking brake.

2.

Move selector lever to “N” position.

3.

Turn ignition switch to “START” position and start engine.

4.

Release parking brake.

5.

Does vehicle move forward or backward?

Yes or No

Yes

>>

●

Mark the box on the DIAGNOSTIC WORKSHEET.

●

GO TO

AT-315, "4. In “N” Position, Vehicle Moves"

.

●

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

No

>> GO TO 5

5.

CHECK SHIFT SHOCK

1.

Apply foot brake.

2.

Move selector lever to “R” position.

3.

Is there large shock when changing from “N” to “R” position?

Yes or No

Yes

>>

●

Mark the box on the DIAGNOSTIC WORKSHEET.

●

GO TO

AT-316, "5. Large Shock. “N”

→

“R” Position"

.

●

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

No

>> GO TO 6

6.

CHECK VEHICLE MOVE

1.

Release foot brake for several seconds.

2.

Does vehicle creep backward when foot brake is released?

Yes or No

Yes

>> GO TO 7

No

>>

●

Mark the box on the DIAGNOSTIC WORKSHEET.

●

GO TO

AT-317, "6. Vehicle Does Not Creep Back-

ward In “R” Position"

.

●

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

SAT771B

SAT797A

SAT772B

SAT799A

TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-273

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

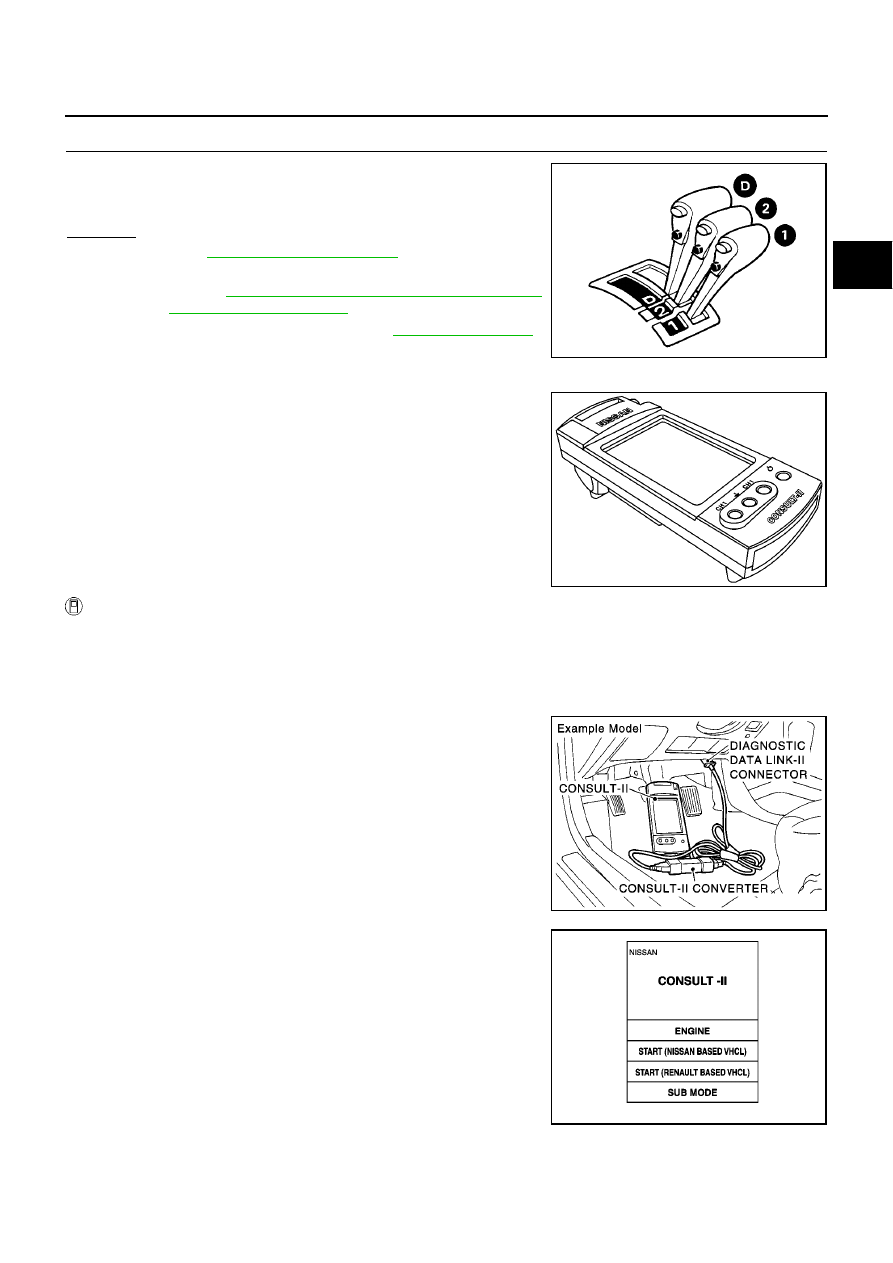

7.

CHECK VEHICLE MOVE

1.

Move selector lever to “D”, “2” and “1” positions and check if
vehicle creeps forward.

2.

Does vehicle creep forward in all three positions?

Yes or No

Yes

>> GO TO

AT-273, "3. CRUISE TEST"

.

No

>>

●

Mark the box on the DIAGNOSTIC WORKSHEET.

●

GO TO

AT-320, "7. Vehicle Does Not Creep Forward

In “D”, “2” Or “1” Position"

.

●

Continue ROAD TEST. Refer to

AT-268, "Road Test"

.

3. CRUISE TEST

●

Check all items listed in Parts 1 through 3.

With CONSULT-II

●

Using CONSULT-II, conduct a cruise test and record the result.

●

Print the result and ensure that shifts and lock-ups take place as per Shift Schedule.

CONSULT-II Setting Procedure

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to data link connector, which is located in
left side lower dash panel.

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SAT773B

SAT601J

PAIA0070E

MBIB0233E

AT-274

[EXC.F/EURO-OBD]

TROUBLE DIAGNOSIS — BASIC INSPECTION

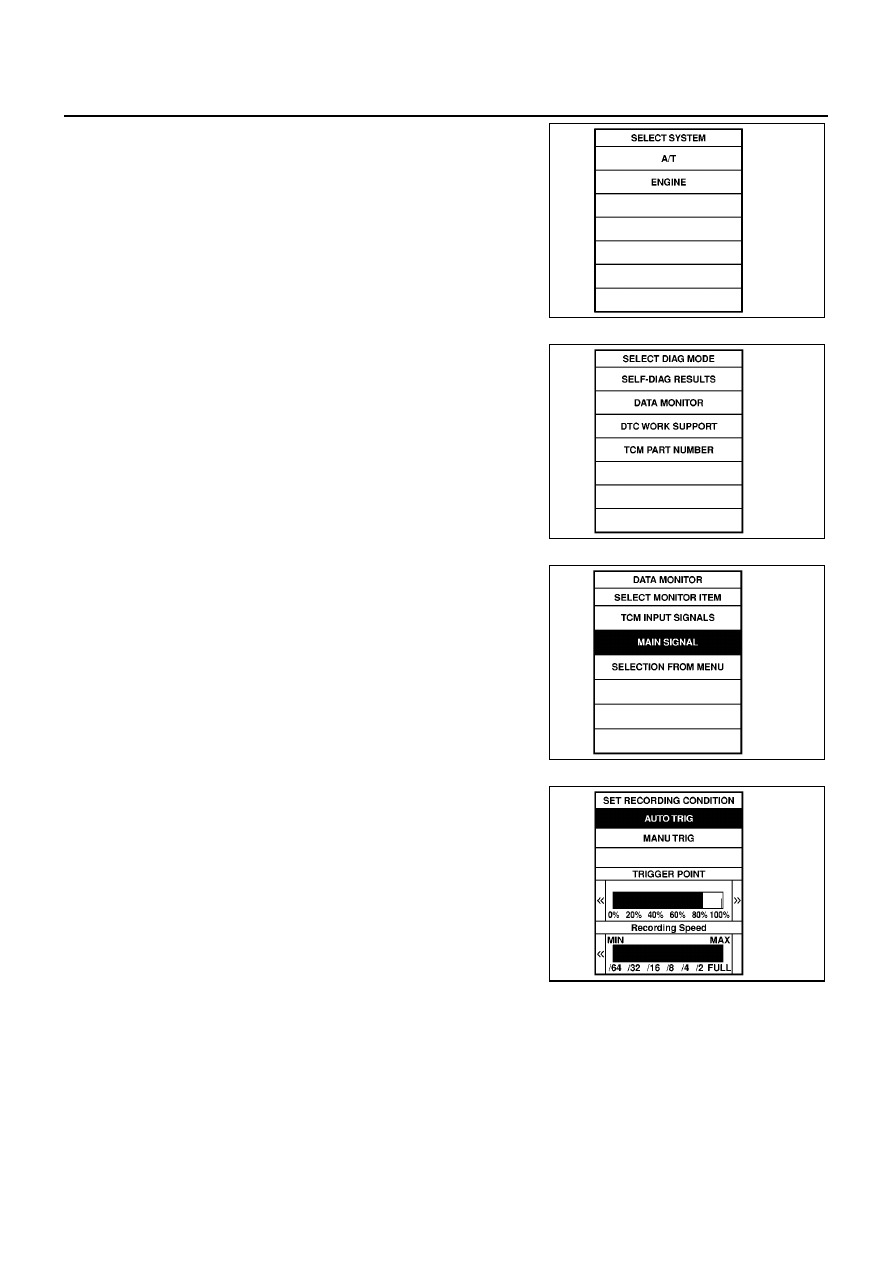

5.

Touch “A/T”.

6.

Touch “DATA MONITOR”.

7.

Touch “MAIN SIGNALS” or “TCM INPUT SIGNALS”.

8.

Select “Numerical Display”, “Barchart Display” or “Line Graph
Display”.

9.

Touch “SETTING” to recording condition (“AUTO TRIG” or
“MANU TRIG”) and touch “BACK”.

10. Touch “Start”.

SAT014K

SAT971J

SAT175K

SAT973J

TROUBLE DIAGNOSIS — BASIC INSPECTION

AT-275

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

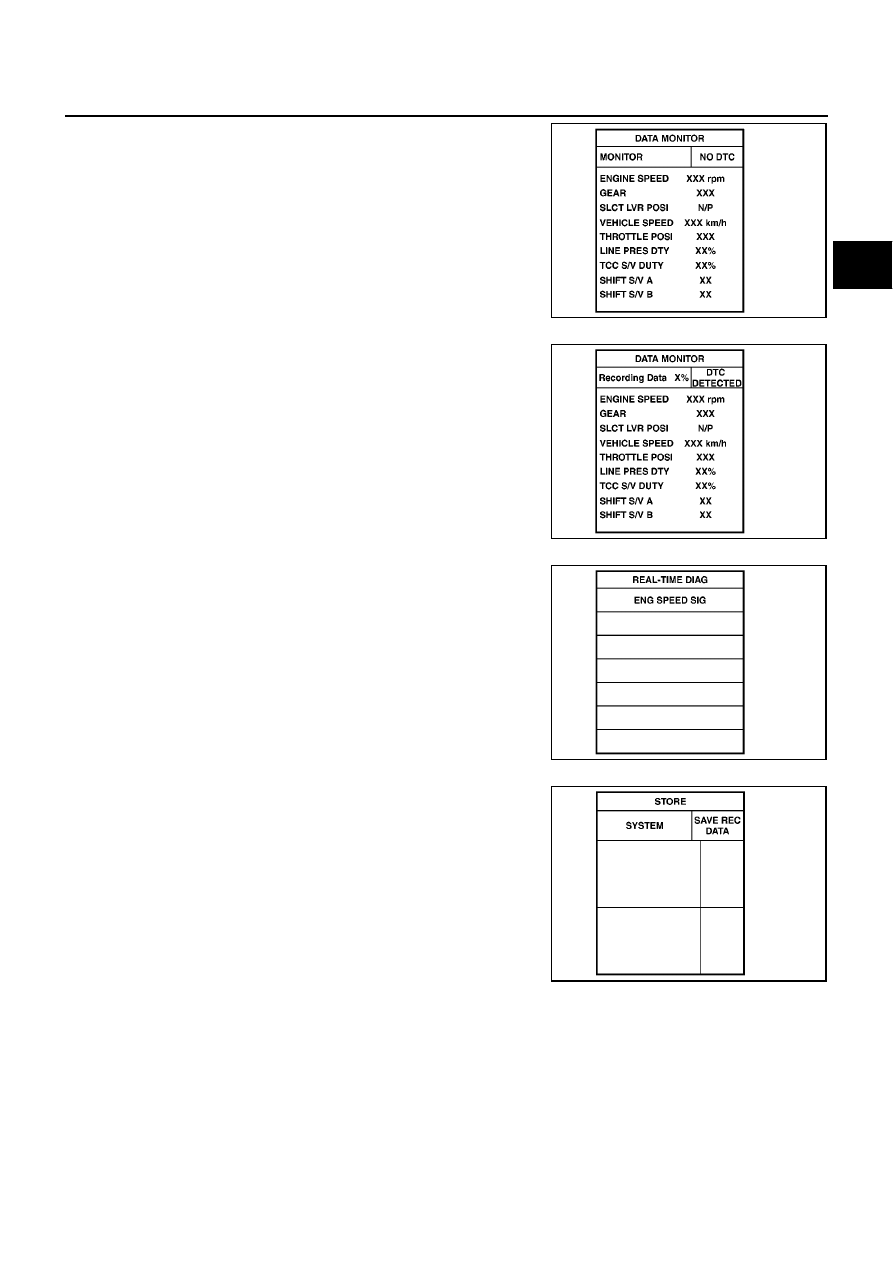

11. When performing cruise test, touch “RECORD”.

12. After finishing cruise test part 1, touch “STOP”.

13. Touch “STORE” and touch “BACK”.

SAT134K

SAT135K

SAT987J

SAT974J
