AT-252

[EXC.F/EURO-OBD]

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

Diagnostic Procedure Without CONSULT-II

ECS0099V

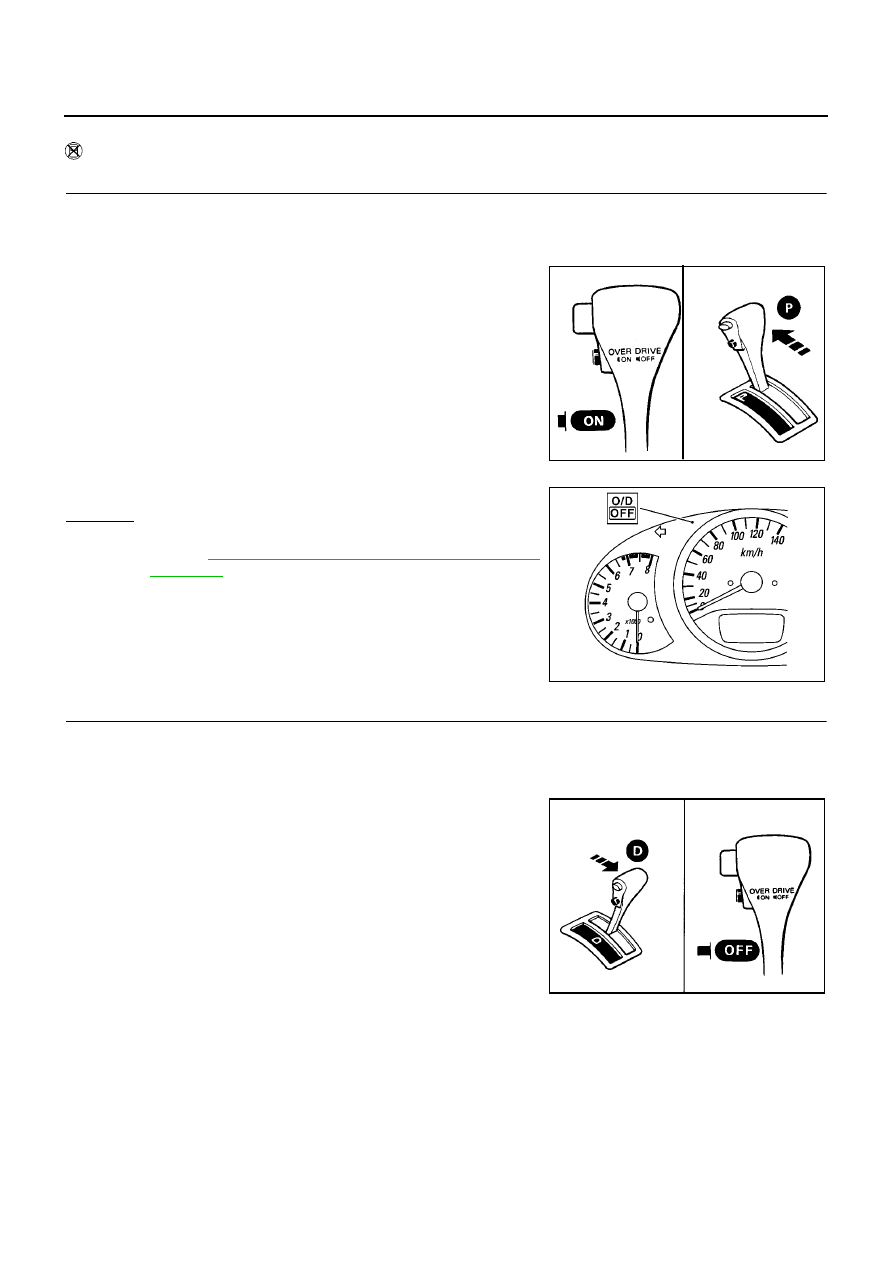

SELF-DIAGNOSTIC PROCEDURE (WITHOUT CONSULT-II)

1.

CHECK O/D OFF INDICATOR LAMP

1.

Start engine and warm it up to normal operating temperature.

2.

Turn ignition switch to “OFF” position.
Wait 5 seconds.

3.

Turn ignition switch to “ACC” position.

4.

Set overdrive control switch to “ON” position.

5.

Move selector lever to “P” position.

6.

Turn ignition switch to “ON” position. (Do not start engine.)

7.

Does O/D OFF indicator lamp come on for about 2 seconds?

Yes or No

Yes

>> GO TO 2.

No

>> GO TO

AT-312, "1. O/D OFF Indicator Lamp Does Not

Come On"

.

2.

JUDGEMENT PROCEDURE STEP 1

1.

Turn ignition switch to “OFF” position.

2.

Turn ignition switch to “ACC” position.

3.

Move selector lever to “D” position.

4.

Set overdrive control switch to “OFF” position.

5.

Turn ignition switch to “ON” position. (Do not start engine.)
Wait more than 2 seconds after turning ignition switch “ON”.

>> GO TO 3

SAT774B

MCIA0066E

SAT653E

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

AT-253

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

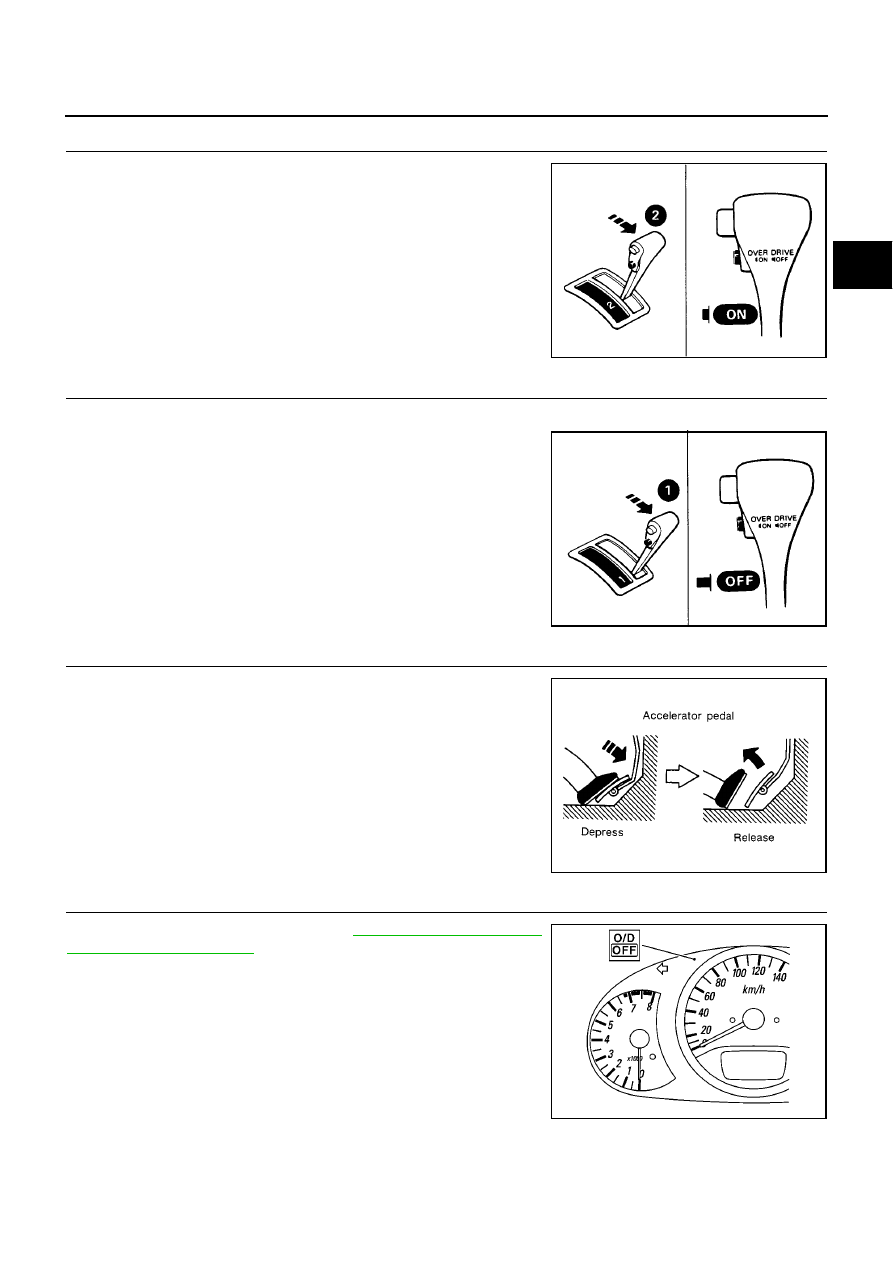

3.

JUDGEMENT PROCEDURE STEP 2

1.

Move selector lever to “2” position.

2.

Set overdrive control switch to “ON” position.

>> GO TO 4

4.

JUDGEMENT PROCEDURE STEP 3

1.

Move selector lever to “1” position.

2.

Set overdrive control switch to “OFF” position.

>> GO TO 5

5.

JUDGEMENT PROCEDURE STEP 4

1.

Depress accelerator pedal fully and release it.

>> GO TO 6

6.

CHECK SELF-DIAGNOSIS CODE

Check O/D OFF indicator lamp. Refer to

AT-254, "JUDGEMENT OF

SELF-DIAGNOSIS CODE"

.

>> DIAGNOSIS END

SAT780B

SAT781B

SAT981F

MCIA0066E

AT-254

[EXC.F/EURO-OBD]

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

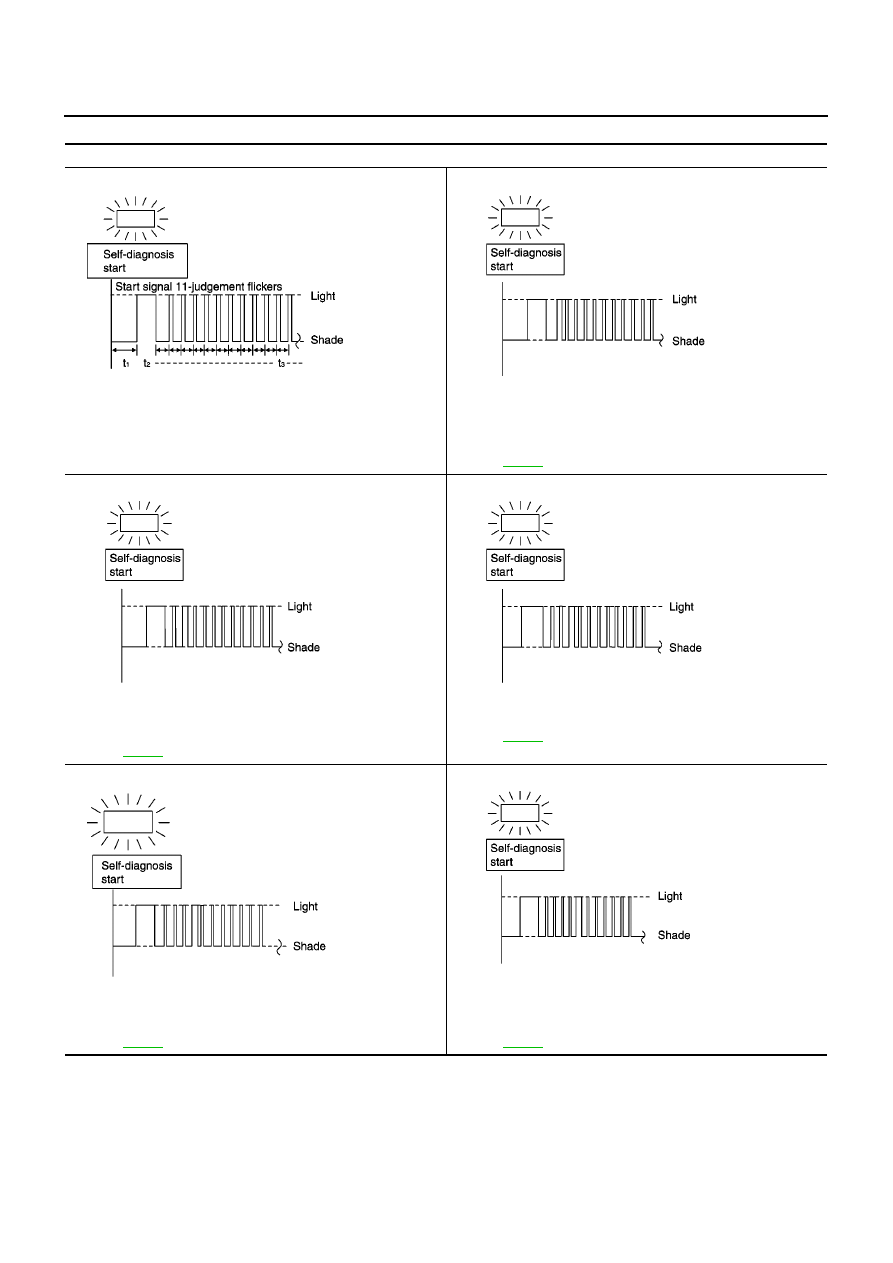

JUDGEMENT OF SELF-DIAGNOSIS CODE

O/D OFF indicator lamp:

All judgement flickers are the same.

All circuits that can be confirmed by self-diagnosis are OK.

1st judgement flicker is longer than others.

Revolution sensor circuit is short-circuited or disconnected.

Þ

Go to VEHICLE SPEED SENSOR·A/T (REVOLUTION SEN-

SOR).
Refer to

AT-347

2nd judgement flicker is longer than others.

Vehicle speed sensor circuit is short-circuited or disconnected.

Þ

Go to DTC VEHICLE SPEED SENSOR·MTR.

Refer to

AT-352

3rd judgement flicker is longer than others.

Þ

Go to ACCELERATOR PEDAL POSITION (APP) SENSOR.

Refer to

AT-356

4th judgement flicker is longer than others.

Shift solenoid valve A circuit is short-circuited or disconnected.

Þ

Go to SHIFT SOLENOID VALVE A.

Refer to

AT-361

5th judgement flicker is longer than others.

Shift solenoid valve B circuit is short-circuited or disconnected.

Þ

Go to SHIFT SOLENOID VALVE B.

Refer to

AT-366

SCIA0694E

SCIA0695E

SCIA0696E

SCIA0697E

SCIA0698E

SCIA0699E

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

AT-255

[EXC.F/EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

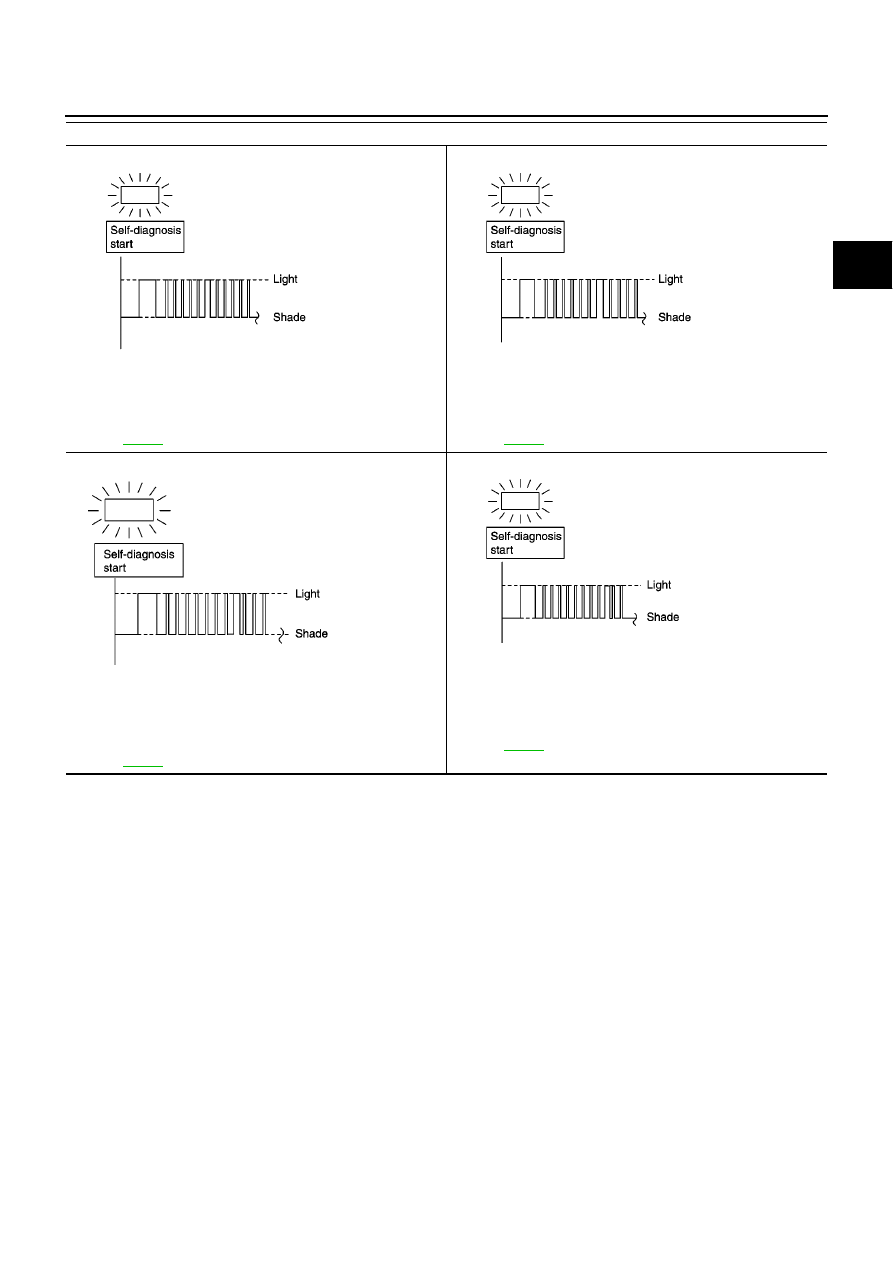

6th judgement flicker is longer than others.

Overrun clutch solenoid valve circuit is short-circuited or discon-
nected.

Þ

Go to OVERRUN CLUTCH SOLENOID VALVE.

Refer to

AT-371

7th judgement flicker is longer than others.

Torque converter clutch solenoid valve circuit is short-circuited or
disconnected.

Þ

Go to TORQUE CONVERTER CLUTCH SOLENOID VALVE.

Refer to

AT-376

8th judgement flicker is longer than others.

A/T fluid temperature sensor is disconnected or TCM power
source circuit is damaged.

Þ

Go to BATT/FLUID TEMP SEN(A/T FLUID TEMP SENSOR

CIRCUIT AND TCM POWER SOURCE).
Refer to

AT-381

9th judgement flicker is longer than others.

Engine speed signal circuit is short-circuited or disconnected.

Þ

Go to ENGINE SPEED SIGNAL.

Refer to

AT-387

O/D OFF indicator lamp:
