Nissan Almera Tino V10. Manual - part 128

AT-236

[EURO-OBD]

TROUBLE DIAGNOSES FOR SYMPTOMS

4.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Overrun clutch control valve

–

Overrun clutch reducing valve

–

Overrun clutch solenoid valve (

AT-189, "DTC P1760 OVERRUN CLUTCH SOLENOID VALVE"

)

OK or NG

OK

>> GO TO 5

NG

>> Repair or replace damaged parts.

5.

CHECK SYMPTOM

Check again.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

6.

DETECT MALFUNCTIONING ITEM

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check the following items:

–

Overrun clutch control valve

–

Overrun clutch reducing valve

–

Overrun clutch solenoid valve (

AT-189, "DTC P1760 OVERRUN CLUTCH SOLENOID VALVE"

)

3.

Disassemble A/T.

4.

Check the following items:

–

Overrun clutch assembly

–

Oil pump assembly

OK or NG

OK

>> GO TO 5

NG

>> Repair or replace damaged parts.

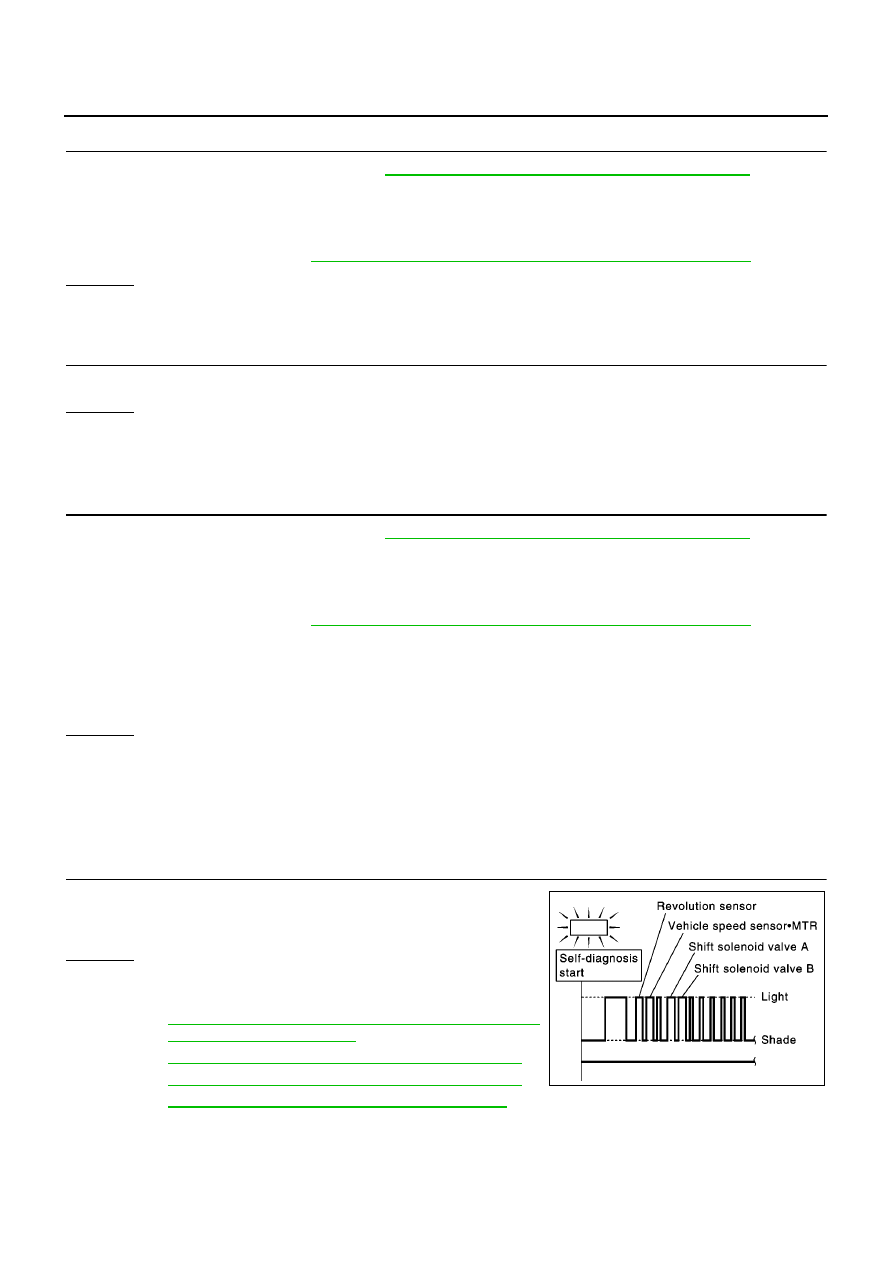

16. Vehicle Does Not Start From D

1

ECS0099O

SYMPTOM:
Vehicle does not start from D

1

on Cruise test — Part 2.

1.

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to vehicle speed sensor·A/T (rev-
olution sensor), shift solenoid valve A, B or vehicle speed sen-
sor·MTR after cruise test?

Yes or No

Yes

>>

●

Check damaged circuit. Refer to the following items.

EURO-OBD

–

AT-125, "DTC P0720 VEHICLE SPEED SENSOR A/T
(REVOLUTION SENSOR)"

–

AT-173, "DTC P0750 SHIFT SOLENOID VALVE A"

–

AT-178, "DTC P0755 SHIFT SOLENOID VALVE B"

–

AT-203, "DTC VEHICLE SPEED SENSOR MTR"

No

>> GO TO 2

SCIA0775E

TROUBLE DIAGNOSES FOR SYMPTOMS

AT-237

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

2.

CHECK SYMPTOM

Check again.

OK or NG

OK

>> Go to

AT-223, "8. Vehicle Cannot Be Started From D

1

"

.

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

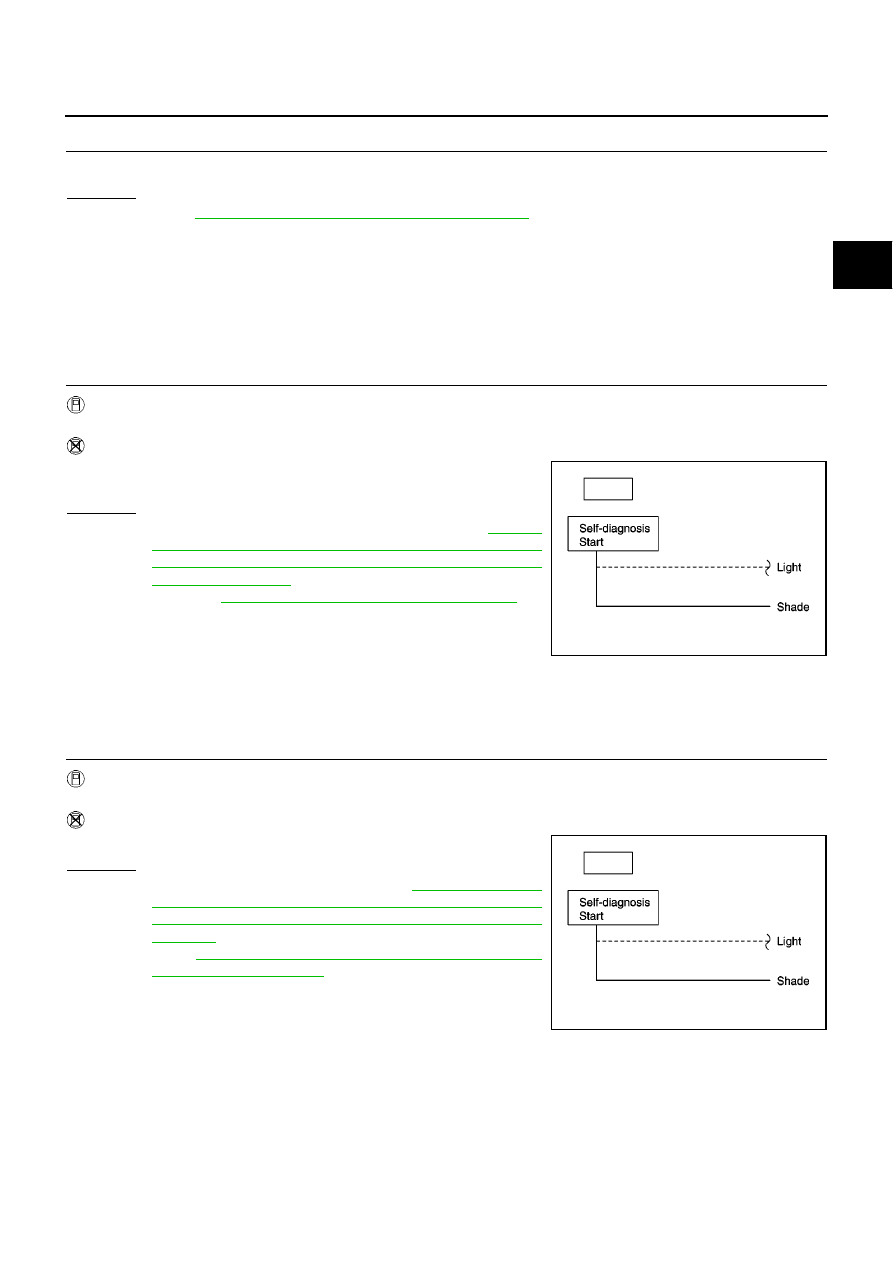

17. A/T Does Not Shift: D

4

→

D

3

, When Overdrive Control Switch “ON”

→

“OFF”

ECS0099P

SYMPTOM:
A/T does not shift from D

4

to D

3

when changing overdrive control switch to “OFF” position.

1.

CHECK OVERDRIVE CONTROL SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in “DATA MONITOR” show damage to overdrive control switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to overdrive control switch cir-
cuit?

Yes or No

Yes

>> Check overdrive control switch circuit. Refer to

AT-239,

"21. TCM Self-diagnosis Does Not Activate (PNP &
Overdrive Control Switches, and Throttle Position Sen-
sor Circuit Checks)"

.

No

>> Go to 10.

AT-227, "10. A/T Does Not Shift: D

2

→

D

3

"

.

18. A/T Does Not Shift: D

3

→

2

2

, When Selector Lever “D”

→

“2” Position

ECS0099Q

SYMPTOM:
A/T does not shift from D

3

to 2

2

when changing selector lever from “D” to “2” position.

1.

CHECK PNP SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in “DATA MONITOR” show damage to PNP switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to PNP switch circuit?

Yes or No

Yes

>> Check PNP switch circuit. Refer to

AT-239, "21. TCM

Self-diagnosis Does Not Activate (PNP & Overdrive
Control Switches, and Throttle Position Sensor Circuit
Checks)"

.

No

>> Go to

AT-225, "9. A/T Does Not Shift: D

1

→

D

2

Or Does

Not Kickdown: D

4

→

D

2

"

.

SCIA0706E

SCIA0706E

AT-238

[EURO-OBD]

TROUBLE DIAGNOSES FOR SYMPTOMS

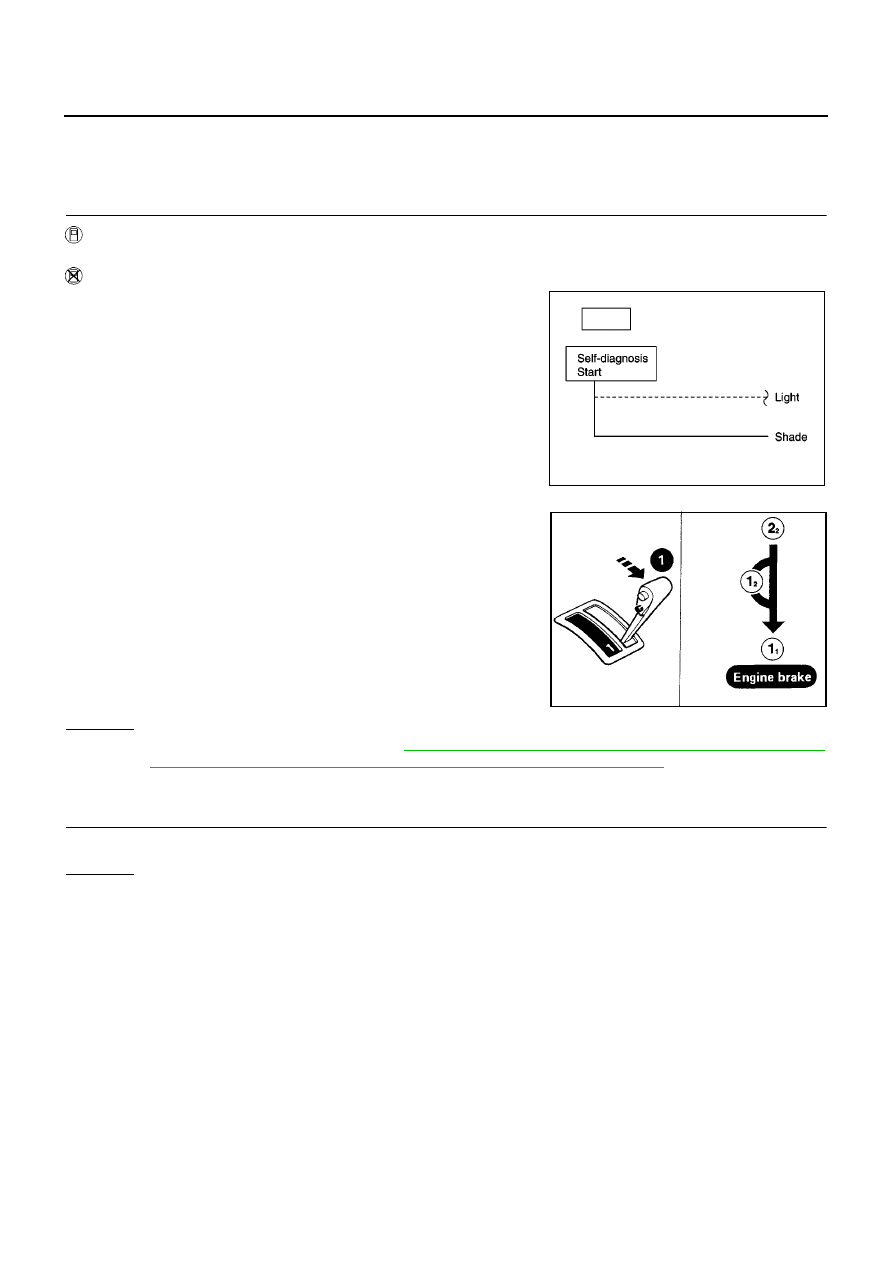

19. A/T Does Not Shift: 2

2

→

1

1

, When Selector Lever “2”

→

“1” Position

ECS0099R

SYMPTOM:
A/T does not shift from 2

2

to 1

1

when changing selector lever from “2” to “1” position.

1.

CHECK PNP SWITCH CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in “DATA MONITOR” show damage to PNP switch circuit?

Without CONSULT-II

Does self-diagnosis show damage to PNP switch circuit?

Yes or No

Yes

>> Check PNP switch circuit. Refer to

AT-239, "21. TCM Self-diagnosis Does Not Activate (PNP &

Overdrive Control Switches, and Throttle Position Sensor Circuit Checks)"

.

No

>> GO TO 2

2.

CHECK SYMPTOM

Check again.
OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

SCIA0706E

SAT778B

TROUBLE DIAGNOSES FOR SYMPTOMS

AT-239

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

20. Vehicle Does Not Decelerate By Engine Brake

ECS0099S

SYMPTOM:
Vehicle does not decelerate by engine brake when shifting from 2

2

(1

2

) to 1

1

.

1.

CHECK SYMPTOM

Is 6. Vehicle Does Not Creep Backward In “R” Position OK?

Yes or No

Yes

>> Go to

AT-235, "15. Engine Speed Does Not Return To Idle (Light Braking D

4

→

D

3

)"

.

No

>> Go to

AT-218, "6. Vehicle Does Not Creep Backward In “R” Position"

.

21. TCM Self-diagnosis Does Not Activate (PNP & Overdrive Control Switches,
and Throttle Position Sensor Circuit Checks)

ECS0099T

SYMPTOM:
O/D OFF indicator lamp does not come on in TCM self-diagnostic procedure even if the lamp circuit is
good.

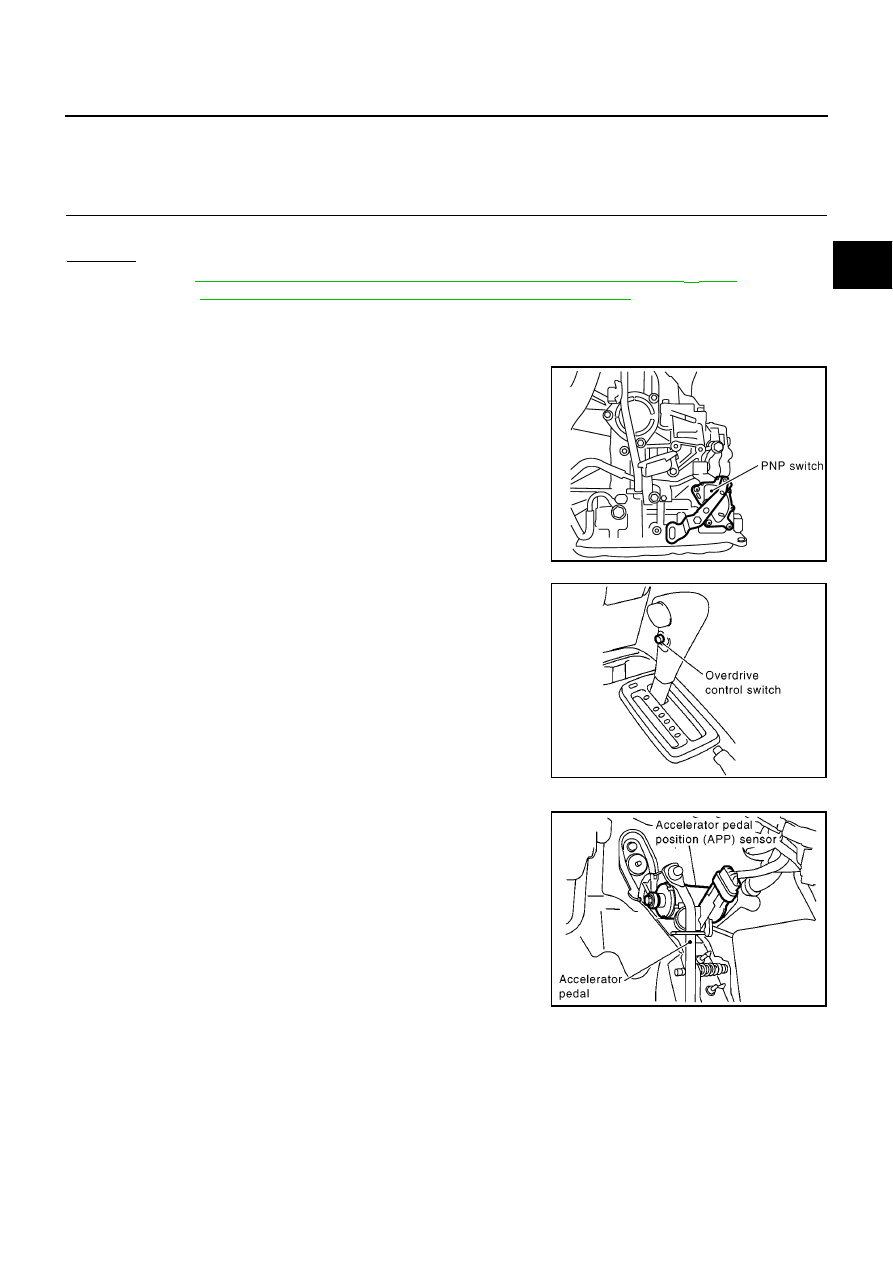

DESCRIPTION

●

PNP switch
The PNP switch assembly includes a transmission position switch. The transmission position switch
detects the selector lever position and sends a signal to the TCM.

●

Overdrive control switch

SCIA0752E

MCIA0103E

MCIA0096E
