AT-168

[EURO-OBD]

DTC P0745 LINE PRESSURE SOLENOID VALVE

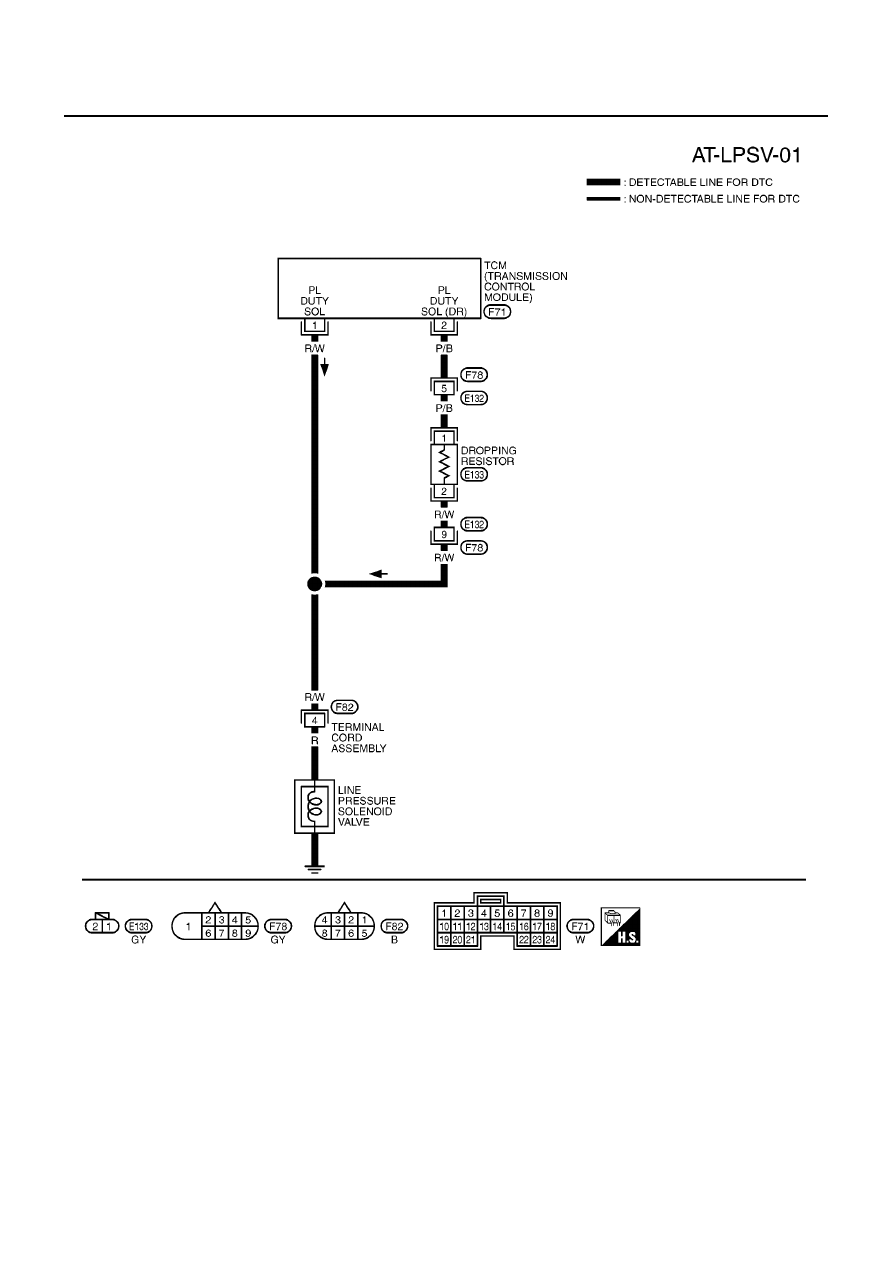

Wiring Diagram — AT — LPSV

ECS0098A

YAT378A

DTC P0745 LINE PRESSURE SOLENOID VALVE

AT-169

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

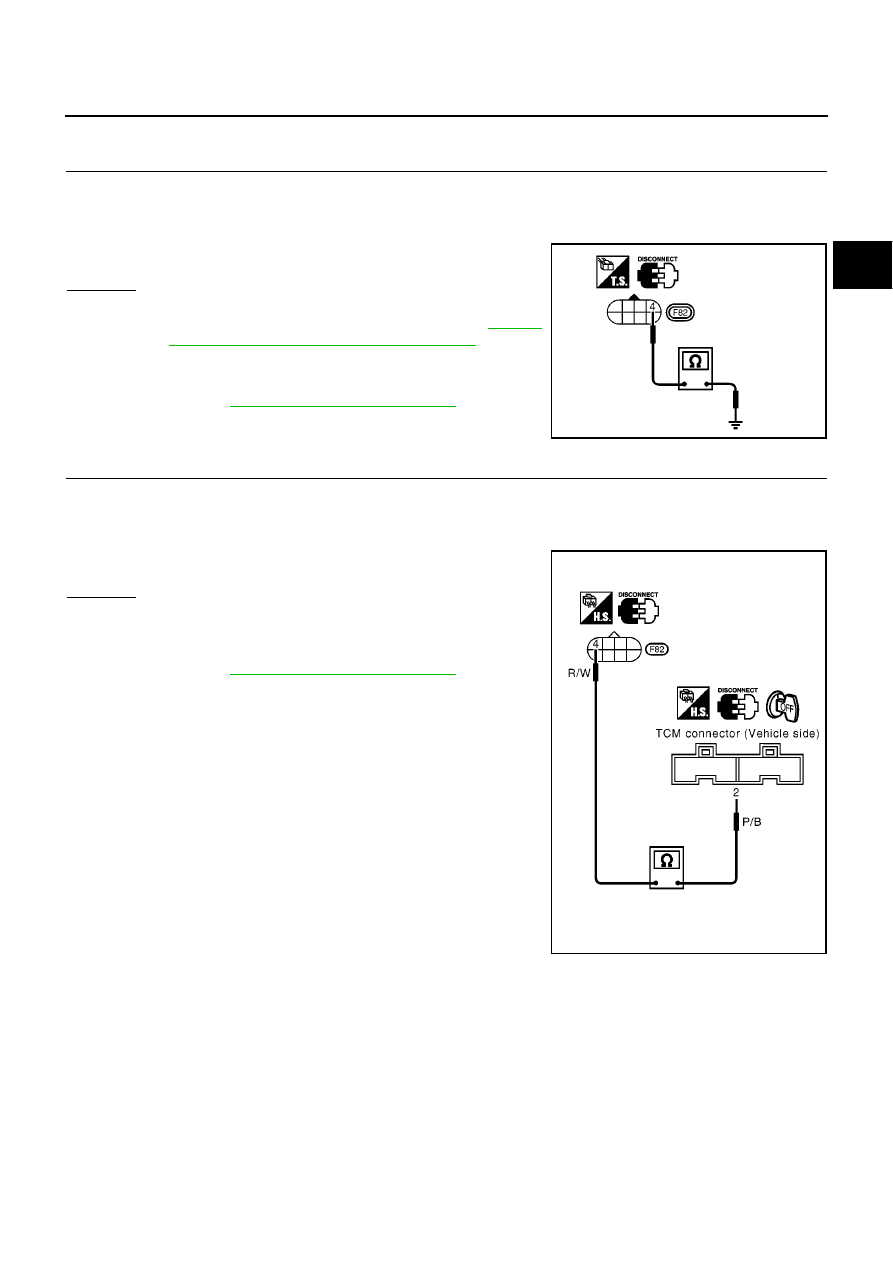

Diagnostic Procedure

ECS0098B

1.

CHECK VALVE RESISTANCE

1.

Turn ignition switch to “OFF” position.

2.

Disconnect terminal cord assembly connector in engine compartment.

3.

Check resistance between terminal 4 and ground.

OK or NG

OK

>> GO TO 2

NG

>> 1. Remove control valve assembly. Refer to

AT-410,

"Control Valve Assembly and Accumulators"

.

2. Check the following items:

–

Line pressure solenoid valve
Refer to

AT-171, "Component Inspection"

.

–

Harness of terminal cord assembly for short or open

2.

CHECK POWER SOURCE CIRCUIT

1.

Turn ignition switch to “OFF” position.

2.

Disconnect TCM harness connector.

3.

Check resistance between terminal 4 and TCM harness connector terminal 2.

OK or NG

OK

>> GO TO 3

NG

>> Check the following items:

●

Dropping resistor
Refer to

AT-171, "Component Inspection"

.

●

Harness for short or open between TCM terminal 2
and terminal cord assembly (Main harness)

Resistance: 2.5 - 5

Ω

MCIA0085E

Resistance: 10 - 15

Ω

MCIA0086E

AT-170

[EURO-OBD]

DTC P0745 LINE PRESSURE SOLENOID VALVE

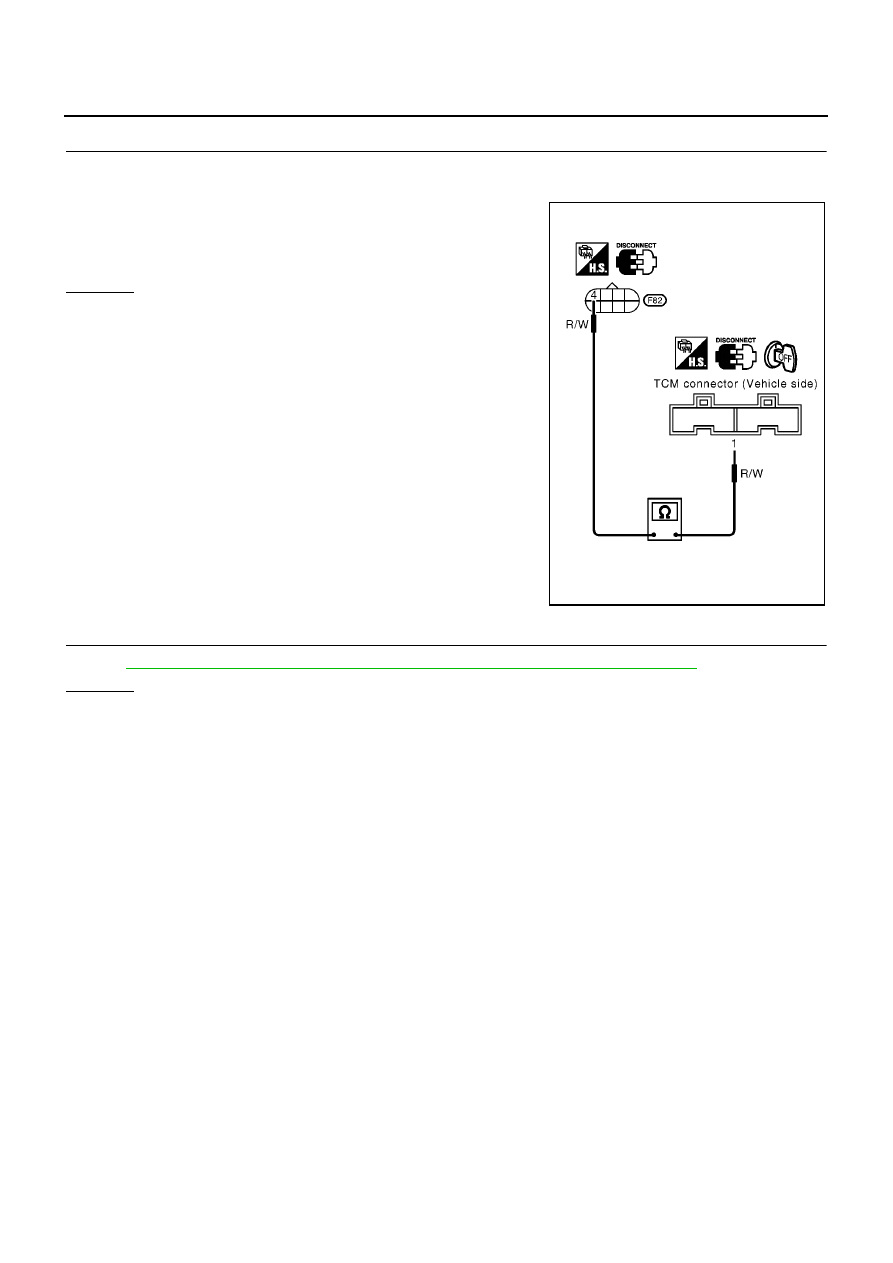

3.

CHECK POWER SOURCE CIRCUIT

1.

Turn ignition switch to “OFF” position.

2.

Check resistance between terminal 4 and TCM harness connector terminal 1.

If NG, check harness for short to ground and short to power.

3.

Reinstall any part removed.

OK or NG

OK

>> GO TO 4

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

4.

CHECK DTC

Perform

AT-167, "DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE"

.

OK or NG

OK

>> INSPECTION END

NG

>> 1. Perform TCM input/output signal inspection.

2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

Resistance: Approx. 0

Ω

MCIA0087E

DTC P0745 LINE PRESSURE SOLENOID VALVE

AT-171

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

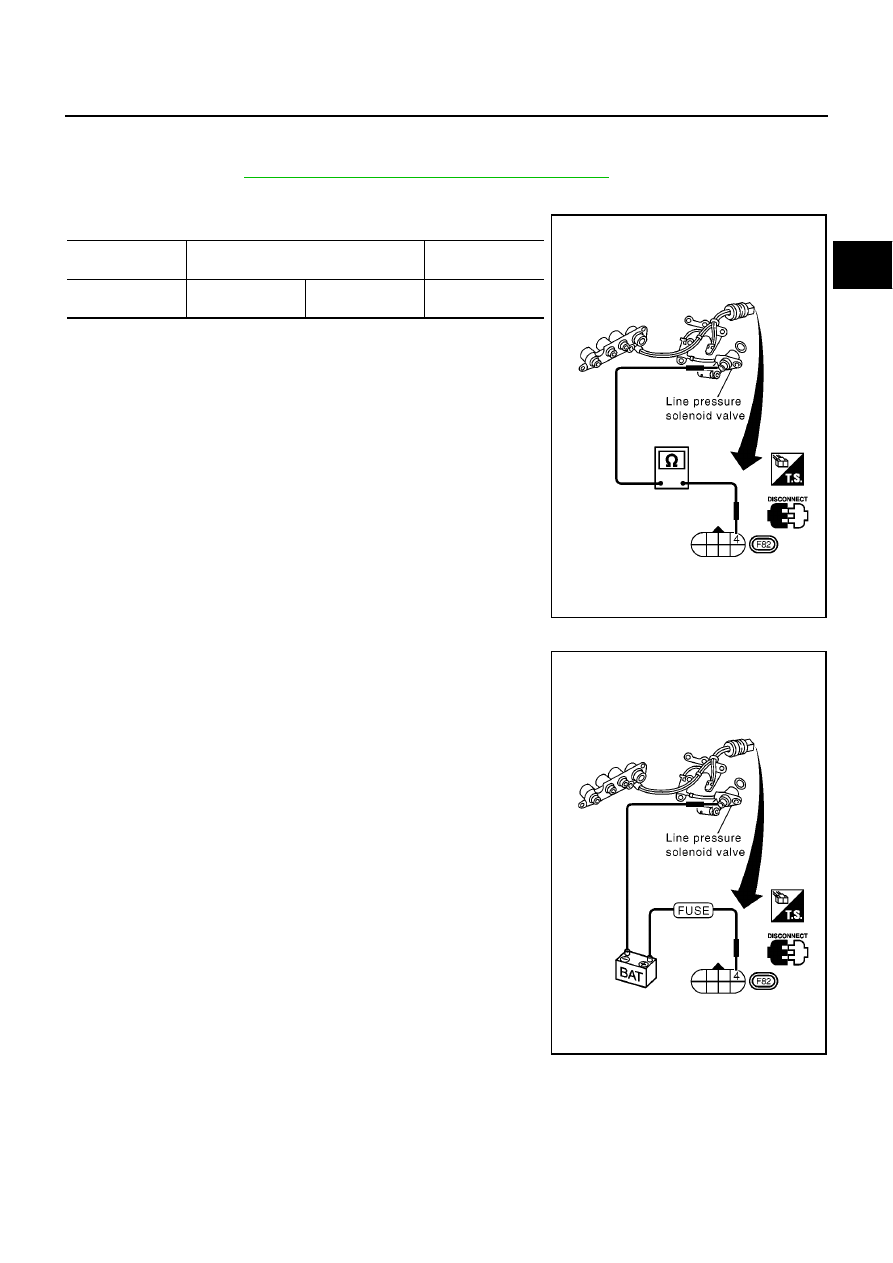

Component Inspection

ECS0098C

LINE PRESSURE SOLENOID VALVE

●

For removal, refer to

AT-410, "Control Valve Assembly and Accumulators"

.

Resistance Check

●

Check resistance between two terminals.

Operation Check

●

Check solenoid valve by listening for its operating sound while
applying battery voltage to the terminal and ground.

Solenoid valve

Terminal No.

Resistance

(Approx.)

Line pressure
solenoid valve

4

Ground

2.5 - 5

Ω

MCIA0088E

MCIA0089E
