AT-144

[EURO-OBD]

DTC P0732 A/T 2ND GEAR FUNCTION

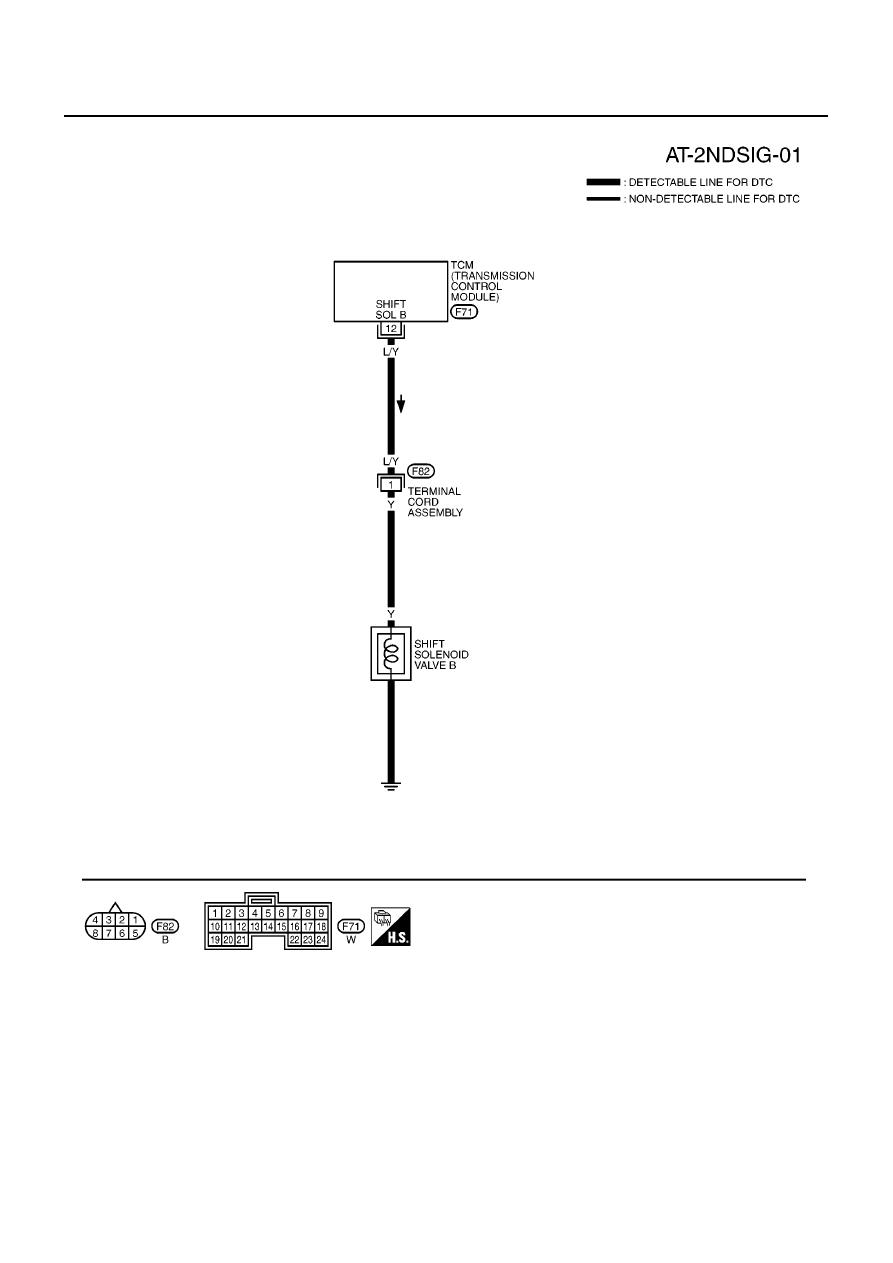

Wiring Diagram — AT — 2ND

ECS0097U

YAT374A

DTC P0732 A/T 2ND GEAR FUNCTION

AT-145

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

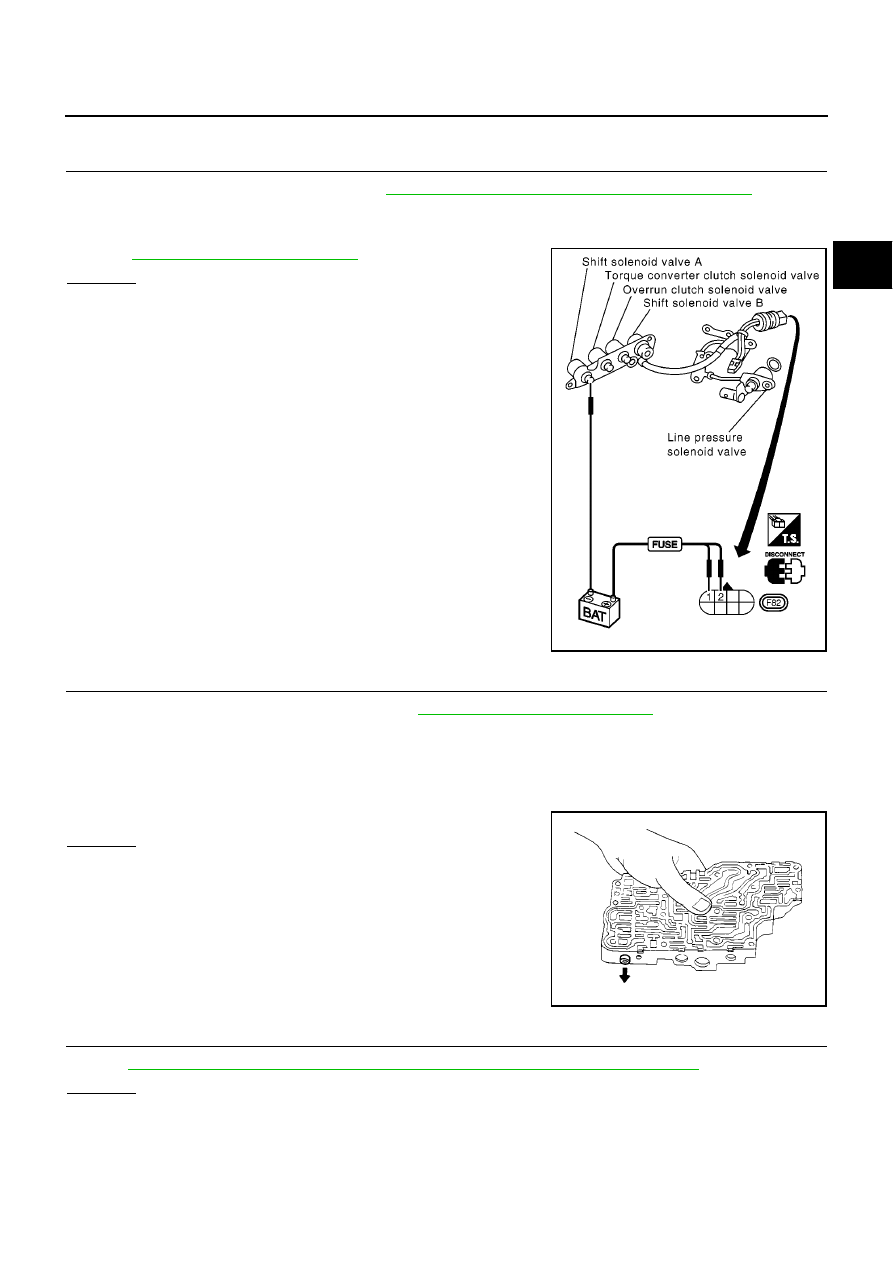

Diagnostic Procedure

ECS0097V

1.

CHECK SHIFT SOLENOID VALVE

1.

Remove control valve assembly. Refer to

AT-410, "Control Valve Assembly and Accumulators"

.

2.

Check shift solenoid valve operation.

●

Shift solenoid valve B

Refer to

AT-146, "Component Inspection"

.

OK or NG

OK

>> GO TO 2

NG

>> Repair or replace shift solenoid valve assembly.

2.

CHECK CONTROL VALVE

1.

Disassemble control valve assembly. Refer to

AT-443, "Control Valve Assembly"

.

2.

Check to ensure that:

●

Valve, sleeve and plug slide along valve bore under their own weight.

●

Valve, sleeve and plug are free from burrs, dents and scratches.

●

Control valve springs are free from damage, deformation and fatigue.

●

Hydraulic line is free from obstacles.

OK or NG

OK

>> GO TO 3

NG

>> Repair control valve assembly.

3.

CHECK DTC

Perform

AT-142, "DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION PROCEDURE"

.

OK or NG

OK

>> INSPECTION END

NG

>> Check control valve again. Repair or replace control valve assembly.

MCIA0070E

SAT367H

AT-146

[EURO-OBD]

DTC P0732 A/T 2ND GEAR FUNCTION

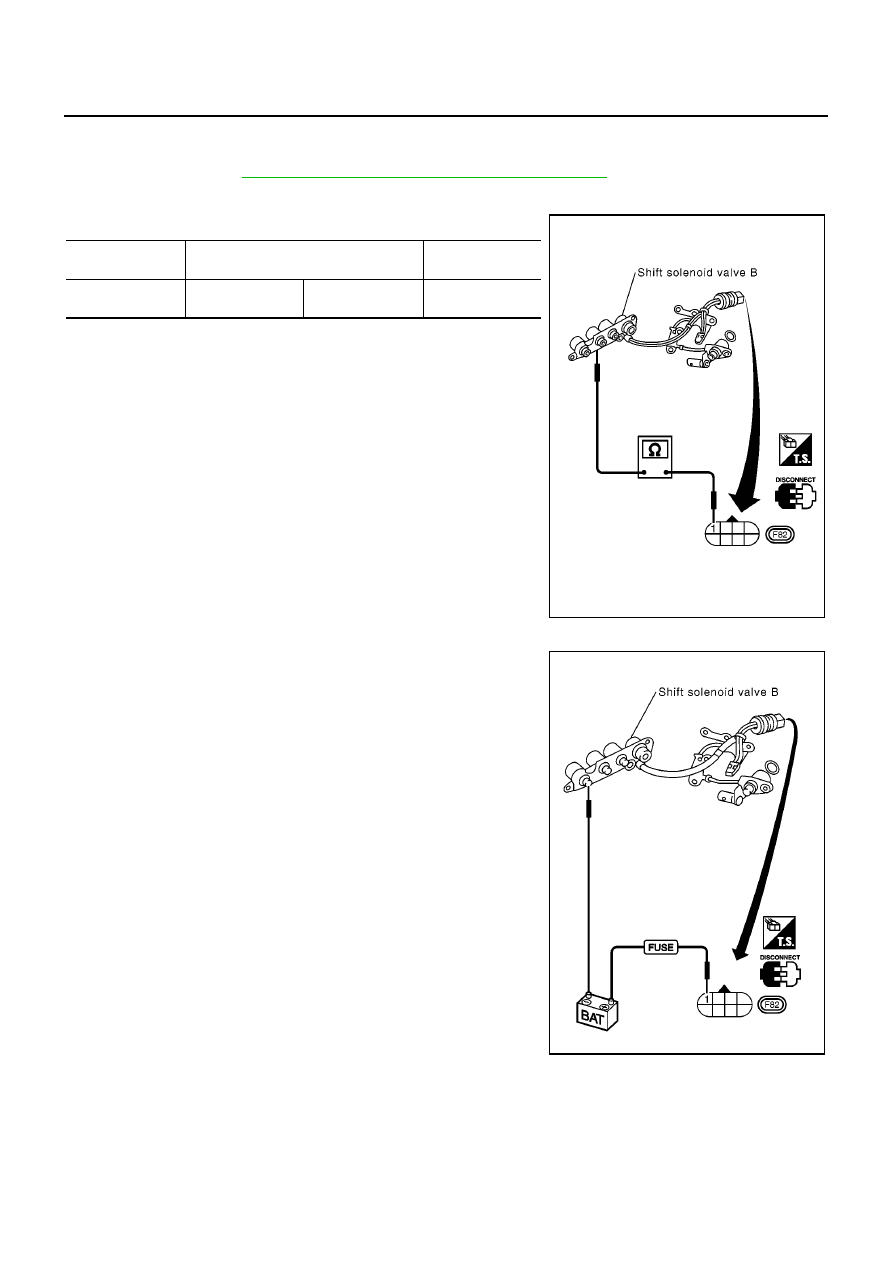

Component Inspection

ECS0097W

SHIFT SOLENOID VALVE B

●

For removal, refer to

AT-410, "Control Valve Assembly and Accumulators"

.

Resistance Check

●

Check resistance between two terminals.

Operation Check

●

Check solenoid valve by listening for its operating sound while
applying battery voltage to the terminal and ground.

Solenoid valve

Terminal No.

Resistance

(Approx.)

Shift solenoid
valve B

1

Ground

5 - 20

Ω

MCIA0072E

MCIA0073E

DTC P0733 A/T 3RD GEAR FUNCTION

AT-147

[EURO-OBD]

D

E

F

G

H

I

J

K

L

M

A

B

AT

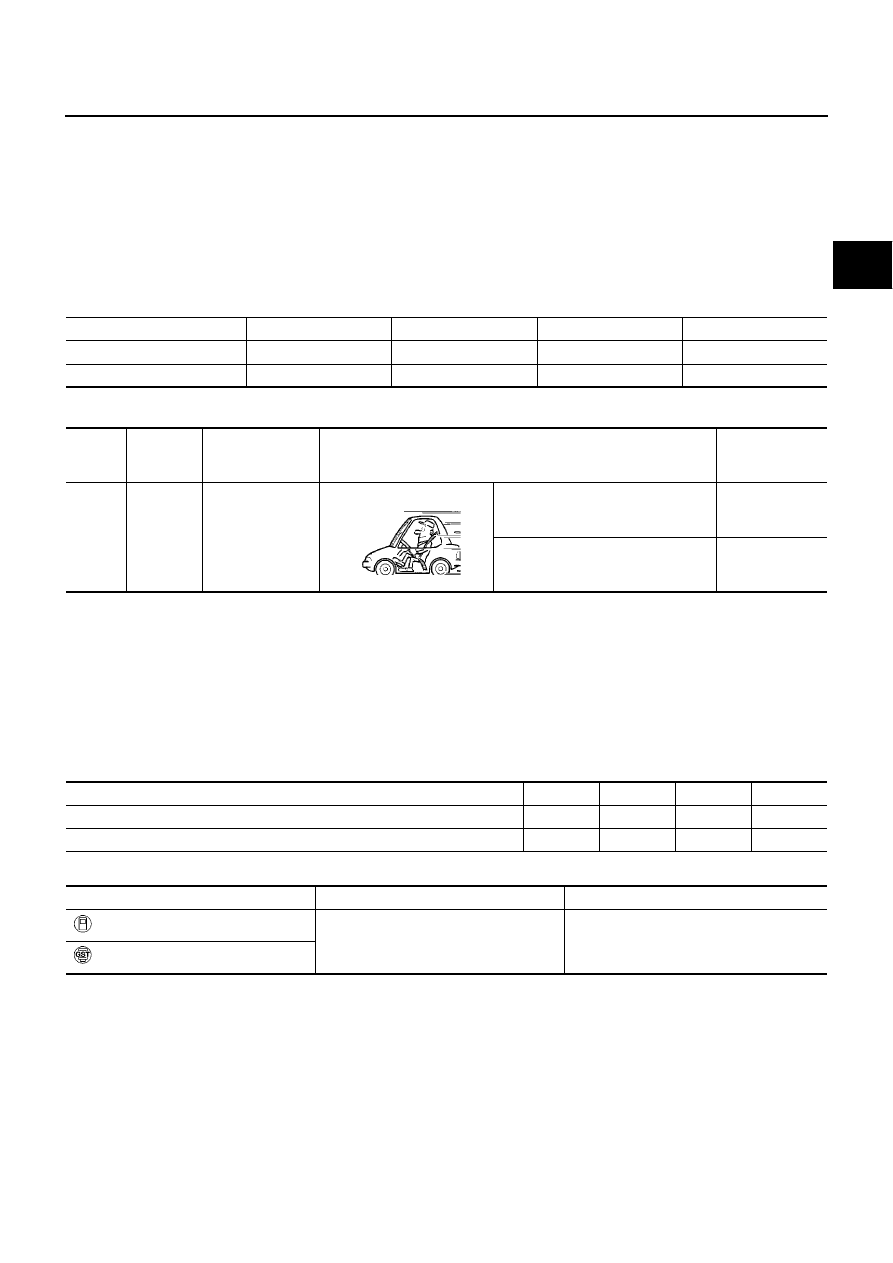

DTC P0733 A/T 3RD GEAR FUNCTION

PFP:31940

Description

ECS0097X

●

This is an OBD-II self-diagnostic item and not available in TCM self-diagnosis.

●

This malfunction will not be detected while the O/D OFF indicator lamp is indicating another self-diagnosis
malfunction.

●

This malfunction is detected when the A/T does not shift into third gear position as instructed by the TCM.
This is not caused by electrical malfunction (circuits open or shorted) but by mechanical malfunction such
as control valve sticking, improper solenoid valve operation, malfunctioning servo piston or brake band,
etc.

TCM TERMINALS AND REFERENCE VALUE

Remarks: Specification data are reference values.

ON BOARD DIAGNOSTIC LOGIC

This diagnosis monitors actual gear position by checking the torque converter slip ratio calculated by TCM as
follows:
Torque converter slip ratio = A x C/B
A: Output shaft revolution signal from revolution sensor
B: Engine speed signal from ECM
C: Gear ratio determined as gear position which TCM supposes
If the actual gear position is higher than the position (3rd) supposed by TCM, the slip ratio will be more than
normal. In case the ratio exceeds the specified value, TCM judges this diagnosis malfunction.
This malfunction will be caused when shift solenoid valve A is stuck closed.

*: P0733 is detected.

Gear position

1

2

3

4

Shift solenoid valve A

ON (Closed)

OFF (Open)

OFF (Open)

ON (Closed)

Shift solenoid valve B

ON (Closed)

ON (Closed)

OFF (Open)

OFF (Open)

Termi-

nal No.

Wire color

Item

Condition

Judgement stan-

dard

(Approx.)

11

L/W

Shift solenoid
valve A

When shift solenoid valve A oper-
ates.
(When driving in “D

1

” or “D

4

”.)

Battery voltage

When shift solenoid valve A does not
operate.
(When driving in “D

2

” or “D

3

”.)

0V

Gear position supposed by TCM

1

2

3

4

In case of gear position with no malfunctions

1

2

3

4

In case of gear position with shift solenoid valve A stuck closed

1

1

4*

4

Diagnostic trouble code

Malfunction is detected when...

Check items (Possible cause)

: A/T 3RD GR FNCTN

A/T cannot be shifted to the 3rd gear posi-
tion even if electrical circuit is good.

●

Shift solenoid valve A

●

Each clutch

●

Hydraulic control circuit

: P0733
