TROUBLE DIAGNOSES

WT-17

C

D

F

G

H

I

J

K

L

M

A

B

WT

2007 Pathfinder

Self-Diagnostic Results Mode

NOTE:
Before performing the self-diagnosis, be sure to register the ID or else the actual malfunction location may be different from that dis-
played on CONSULT-II.

Data Monitor Mode

NOTE:
Before performing the self-diagnosis, be sure to register the ID, or the actual malfunction location may be different from that displayed on
CONSULT-II.

Diagnostic item

Diagnostic item is detected when ···

Reference

page

Program card UED06A or

earlier

Program card UED06B or later

FLAT - TIRE - FL [C1704]
FLAT - TIRE - FR [C1705]
FLAT - TIRE - RR [C1706]
FLAT - TIRE - RL [C1707]

LOW - PRESSURE - FL [C1704]
LOW - PRESSURE - FR [C1705]
LOW - PRESSURE - RR [C1706]
LOW - PRESSURE - RL [C1707]

FL tire pressure 193 kPa (2.0 kg/cm

2

   , 28 psi) or less

FR tire pressure 193 kPa (2.0 kg/cm

2

   , 28 psi) or less

RR tire pressure 193 kPa (2.0 kg/cm

2

   , 28 psi) or less

RL tire pressure 193 kPa (2.0 kg/cm

2

   , 28 psi) or less

—

[NO-DATA] - FL [C1708]
[NO-DATA] - FR [C1709]
[NO-DATA] - RR [C1710]
[NO-DATA] - RL [C1711]

Data from FL transmitter cannot be received.
Data from FR transmitter cannot be received.
Data from RR transmitter cannot be received.
Data from RL transmitter cannot be received.

WT-21

[CHECKSUM- ERR] - FL
[CHECKSUM- ERR] - FR
[CHECKSUM- ERR] - RR
[CHECKSUM- ERR] - RL

Checksum data from FL transmitter is malfunctioning.
Checksum data from FR transmitter is malfunctioning.
Checksum data from RR transmitter is malfunctioning.
Checksum data from RL transmitter is malfunctioning.

WT-21

[PRESSDATA- ERR] - FL
[PRESSDATA- ERR] - FR
[PRESSDATA- ERR] - RR
[PRESSDATA- ERR] - RL

Air pressure data from FL transmitter is malfunctioning.
Air pressure data from FR transmitter is malfunctioning.
Air pressure data from RR transmitter is malfunctioning.
Air pressure data from RL transmitter is malfunctioning.

WT-22

[CODE- ERR] - FL
[CODE- ERR] - FR
[CODE- ERR] - RR
[CODE- ERR] - RL

Function code data from FL transmitter is malfunctioning.
Function code data from FR transmitter is malfunctioning.
Function code data from RR transmitter is malfunctioning.
Function code data from RL transmitter is malfunctioning.

WT-21

[BATT - VOLT - LOW] - FL
[BATT - VOLT - LOW] - FR
[BATT - VOLT - LOW] - RR
[BATT - VOLT - LOW] - RL

Battery voltage of FL transmitter drops.
Battery voltage of FR transmitter drops.
Battery voltage of RR transmitter drops.
Battery voltage of RL transmitter drops.

WT-21

VHCL_SPEED_SIG_ERR [C1729]

Vehicle speed signal is in error.

WT-23

MONITOR

CONDITION

SPECIFICATION

VHCL SPEED

Drive vehicle.

Vehicle speed (km/h or MPH)

AIR PRESS FL
AIR PRESS FR
AIR PRESS RR
AIR PRESS RL

●

Drive vehicle for a few minutes.

Tire pressure (kPa or psi)

or

●

Ignition switch ON and activation tool
is transmitting activation signals.

ID REGST FL1
ID REGST FR1
ID REGST RR1
ID REGST RL1

Ignition switch ON

Registration ID: DONE
No registration ID: YET

WARNING LAMP

Low tire pressure warning lamp on: ON
Low tire pressure warning lamp off: OFF

BUZZER

Buzzer in combination meter on: ON
Buzzer in combination meter off: OFF

WT-18

TROUBLE DIAGNOSES

2007 Pathfinder

How to Perform Trouble Diagnosis for Quick and Accurate Repair

EES00247

INTRODUCTION

●

Before troubleshooting, verify customer complaints.

●

If a vehicle malfunction is difficult to reproduce, harnesses, harness connectors or terminals may be mal-
functioning. Hold and shake these parts to make sure they are securely connected.

●

When using a circuit tester to measure voltage or resistance of each circuit, be careful not to damage or
deform connector terminals.

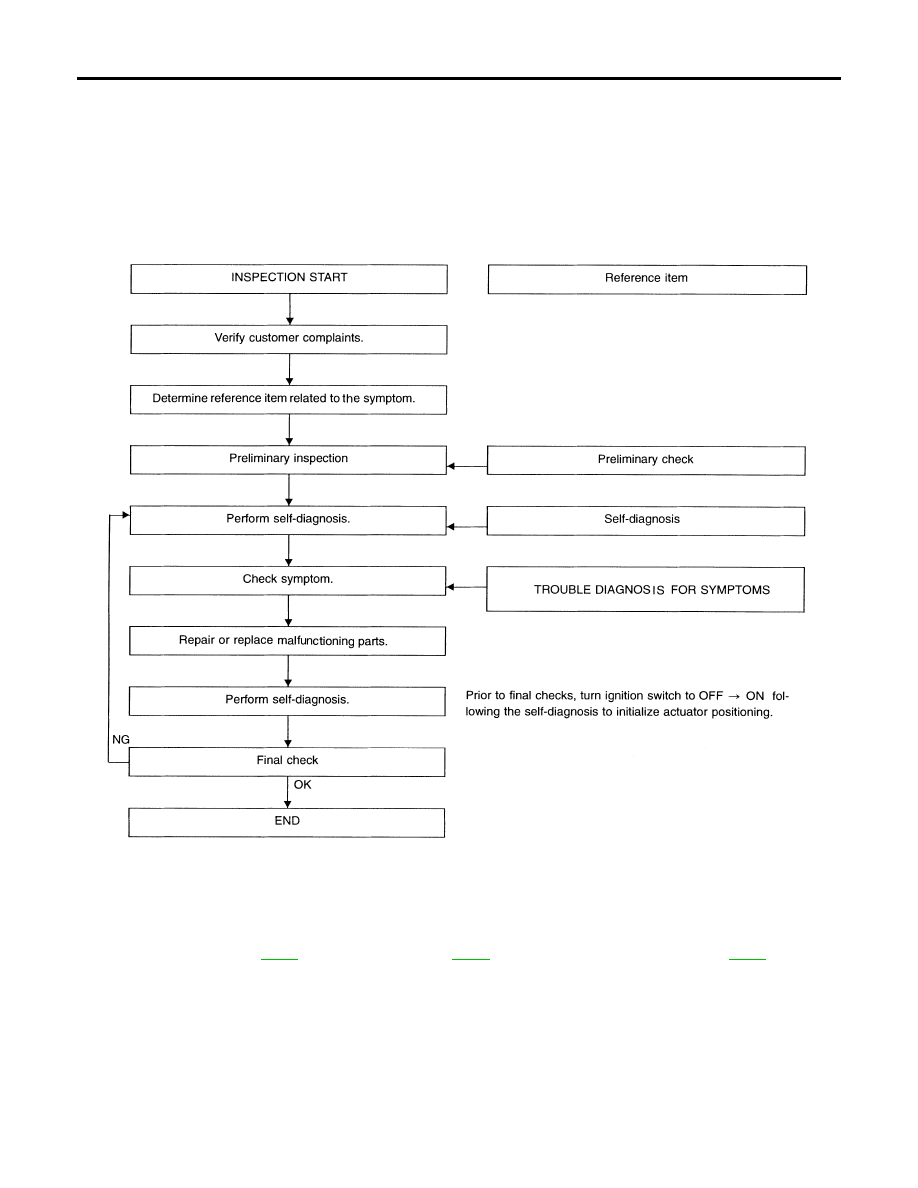

WORK FLOW

Preliminary check :

WT-19

Self-diagnosis :

WT-16

Trouble diagnosis for symptoms :

WT-24

SEIA0100E

TROUBLE DIAGNOSES

WT-19

C

D

F

G

H

I

J

K

L

M

A

B

WT

2007 Pathfinder

Preliminary Check

EES002UC

BASIC INSPECTION

1.

CHECK ALL TIRE PRESSURES

Check all tire pressures. Refer to

WT-31, "Tire"

 .

OK or NG

OK

>> GO TO 2.

NG

>> Adjust tire pressure to specified value.

2.

CHECK LOW TIRE PRESSURE WARNING LAMP ACTIVATION

Check low tire pressure warning lamp activation.

Does warning lamp activate for 1 second when ignition switch is turned ON?

YES

>> GO TO 3.

NO

>> GO TO

WT-24, "Low Tire Pressure Warning Lamp Does Not Come On When Ignition Switch Is

Turned On."

 .

3.

CHECK BCM CONNECTOR

1.

Disconnect BCM harness connector.

2.

Check terminals for damage or loose connection.

3.

Reconnect harness connector.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace damaged parts.

4.

CHECK TRANSMITTER ACTIVATION TOOL

Check transmitter activation tool battery.

OK or NG

OK

>> Carry out self-diagnosis.

NG

>> Replace battery in transmitter activation tool.

WT-20

TROUBLE DIAGNOSES

2007 Pathfinder

Flash Code/Symptom Chart

EES002UD

Flash Code or Symptom

Malfunction part

Reference

page

15
16
17
18

FL tire pressure drops to 193 kPa (2.0 kg/cm

2

 , 28 psi) or less

FR tire pressure drops to 193 kPa (2.0 kg/cm

2

 , 28 psi) or less

RR tire pressure drops to 193 kPa (2.0 kg/cm

2

 , 28 psi) or less

RL tire pressure drops to 193 kPa (2.0 kg/cm

2

 , 28 psi) or less

—

21
22
23
24

Transmitter no data (FL)
Transmitter no data (FR)
Transmitter no data (RR)
Transmitter no data (RL)

WT-21

31
32
33
34

Transmitter checksum error (FL)
Transmitter checksum error (FR)
Transmitter checksum error (RR)
Transmitter checksum error (RL)

WT-21

35
36
37
38

Transmitter pressure data error (FL)
Transmitter pressure data error (FR)
Transmitter pressure data error (RR)
Transmitter pressure data error (RL)

WT-22

41
42
43
44

Transmitter function code error (FL)
Transmitter function code error (FR)
Transmitter function code error (RR)
Transmitter function code error (RL)

WT-21

45
46
47
48

Transmitter battery voltage low (FL)
Transmitter battery voltage low (FR)
Transmitter battery voltage low (RR)
Transmitter battery voltage low (RL)

WT-21

52

Vehicle speed signal

WT-23

Low tire pressure warning lamp does
not come on when ignition switch is
turned on.

●

Fuse or combination meter

●

BCM connector or circuit

●

BCM

WT-24

Low tire pressure warning lamp stays
on when ignition switch is turned on.

●

Combination meter

●

BCM connector or circuit

●

BCM

WT-24

Low tire pressure warning lamp
flashes when ignition switch is turned
on.

●

BCM harness connector or circuit

●

BCM

●

Transmitter's mode off

●

ID registration not completed yet

WT-26

Hazard warning lamps flash when igni-
tion switch is turned on.

●

BCM harness connector or circuit

●

BCM

WT-27

ID registration cannot be completed.

●

Transmitter

●

Remote keyless entry receiver harness connector or circuit

●

Remote keyless entry receiver

●

BCM harness connector or circuit

●

BCM

WT-28

TROUBLE DIAGNOSIS FOR SELF-DIAGNOSTIC ITEMS

WT-21

C

D

F

G

H

I

J

K

L

M

A

B

WT

2007 Pathfinder

TROUBLE DIAGNOSIS FOR SELF-DIAGNOSTIC ITEMS

PFP:00000

Data From Transmitter Not Being Received

EES002UE

MALFUNCTION CODE NO. 21, 22, 23 OR 24 (DTC C1708, C1709, C1710 OR C1711)

1.

CHECK BCM

Drive for several minutes. Check all tire pressures with CONSULT-II.

Are all tire pressures displayed as 0 kPa?

YES

>> GO TO 2.

NO

>> GO TO 3.

2.

CHECK REMOTE KEYLESS ENTRY RECEIVER CONNECTOR

Check remote keyless entry receiver connector for damage or loose connections.

OK or NG

OK

>> Replace BCM, then GO TO 3. Refer to

BCS-25, "Removal and Installation"

 .

NG

>> Repair or replace remote keyless entry receiver connector.

3.

PERFORM ID REGISTRATION

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

 .

Is there a tire that cannot register ID?

YES

>> Replace transmitter of the tire, then GO TO 5. Refer to

WT-29, "Transmitter (Pressure Sensor)"

 .

NO

>> GO TO 4.

4.

DRIVE VEHICLE

1.

Drive at a speed of 40 km/h (25 MPH) or more for several minutes without stopping.

2.

Check all tire pressures with CONSULT-II within 15 minutes after vehicle speed becomes 17 km/h (11
MPH).

Does “DATA MONITOR ITEM” display tire pressure as normal without any warning lamp?

YES

>> Inspection End.

NO

>> GO TO 5.

5.

ID REGISTRATION AND VEHICLE DRIVING

1.

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

 .

2.

Drive at a speed of 40 km/h (25 MPH) or more for 3 minutes, and then drive the vehicle at any speed for
10 minutes.

3.

Check all tire pressures with CONSULT-II within 5 minutes.

Does “DATA MONITOR ITEM” display tire pressure as normal without any warning lamp?

YES

>> Inspection End.

NO

>> GO TO the inspection applicable to DTC.

Transmitter Malfunction

EES002UF

MALFUNCTION CODE NO. 31, 32, 33, 34, 41, 42, 43, 44, 45, 46, 47 OR 48

1.

PERFORM ID REGISTRATION

1.

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

 .

2.

Drive at a speed of 40 km/h (25 MPH) or more for 3 minutes, and then drive the vehicle at any speed for
10 minutes.

>> GO TO 2.

WT-22

TROUBLE DIAGNOSIS FOR SELF-DIAGNOSTIC ITEMS

2007 Pathfinder

2.

REPLACE TRANSMITTER

1.

Check low tire pressure warning lamp again for flashing, replace malfunctioning transmitter.  Refer to

WT-

29, "Transmitter (Pressure Sensor)"

 .

2.

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

 .

Can ID registration of all transmitters be completed?

YES

>> GO TO 3.

NO

>> GO TO

WT-21, "Data From Transmitter Not Being Received"

 .

3.

DRIVE VEHICLE

1.

Drive at a speed of 40 km/h (25 MPH) or more for 3 minutes, and then drive the vehicle at any speed for
10 minutes.

2.

Check all tire pressures with CONSULT-II within 5 minutes.

Does “DATA MONITOR ITEM” display tire pressure as normal without any warning lamp?

YES

>> Inspection End.

NO

>> Replace malfunctioning transmitter, and perform Step 3 again. Refer to

WT-29, "Transmitter

(Pressure Sensor)"

 .

Transmitter Pressure Malfunction

EES002UG

MALFUNCTION CODE NO. 35, 36, 37 OR 38

1.

CHECK ALL TIRE PRESSURES

Check all tire pressures. Refer to

WT-31, "Tire"

 .

Are there any tires with pressure of 64 psi or more?

YES

>> Adjust tire pressure to specified value.

NO

>> GO TO 2.

2.

ID REGISTRATION AND VEHICLE DRIVING

1.

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

 .

2.

Drive at a speed of 40 km/h (25 MPH) or more for several minutes without stopping.

3.

Check all tire pressures with CONSULT-II within 15 minutes after vehicle speed becomes 17 km/h (11
MPH).

Does “DATA MONITOR ITEM” display 64 psi or more?

YES

>> Replace transmitter. Refer to

WT-29, "Transmitter (Pressure Sensor)"

 . GO TO 3.

NO

>> GO TO 3.

3.

ID REGISTRATION AND VEHICLE DRIVING

1.

Carry out ID registration of all transmitters. Refer to

WT-13, "ID Registration Procedure"

 .

2.

Drive at a speed of 40 km/h (25 MPH) or more for 3 minutes, and then drive the vehicle at any speed for
10 minutes.

3.

Check all tire pressures with CONSULT-II within 5 minutes.

Does “DATA MONITOR ITEM” display tire pressure as normal without any warning lamp?

YES

>> Inspection End.

NO

>> GO TO the inspection applicable to DTC.

TROUBLE DIAGNOSIS FOR SELF-DIAGNOSTIC ITEMS

WT-23

C

D

F

G

H

I

J

K

L

M

A

B

WT

2007 Pathfinder

Vehicle Speed Signal

EES002UH

MALFUNCTION CODE NO. 52 (DTC C1729)

1.

SELF-DIAGNOSTIC RESULT CHECK

Using CONSULT-II, check display contents in self-diagnostic results.

Is " CAN COMM CIRCUIT" displayed in the self-diagnosis display items?

YES

>>  Malfunction in CAN communication system. GO TO

LAN-44, "TROUBLE DIAGNOSIS"

 .

NO

>>  GO TO 2.

2.

CHECK BCM

Perform BCM diagnosis. Refer to

BCS-17, "CONSULT-II Function (BCM)"

 .

Inspection results OK?

OK

>> Perform Vehicle Speed Sensor Inspection. Refer to

AT-114, "Diagnostic Procedure"

 .

NG

>> Replace BCM. Refer to

BCS-25, "BCM"

 .

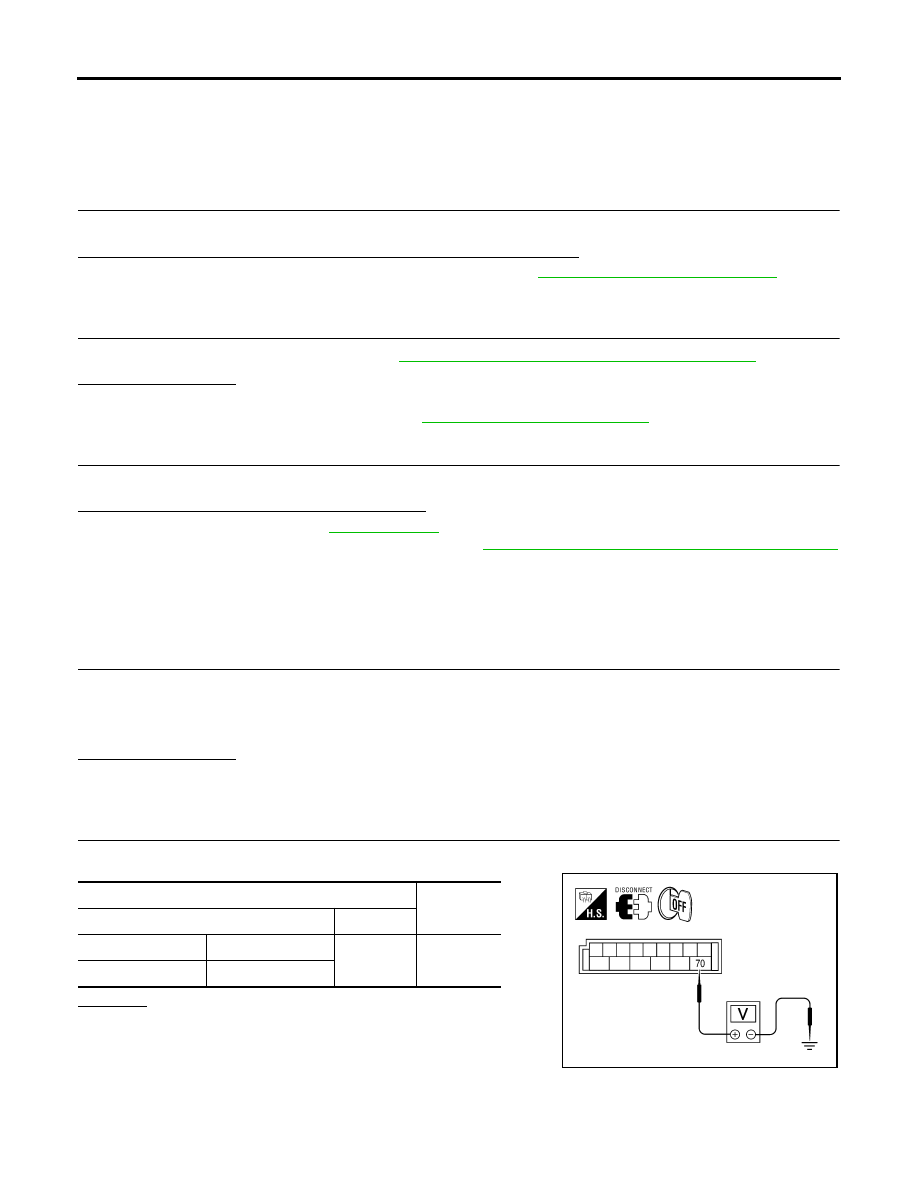

WT-24

TROUBLE DIAGNOSIS FOR SYMPTOMS

2007 Pathfinder

TROUBLE DIAGNOSIS FOR SYMPTOMS

PFP:00007

Low Tire Pressure Warning Lamp Does Not Come On When Ignition Switch Is
Turned On.

EES002UI

DIAGNOSTIC PROCEDURE

1.

SELF-DIAGNOSTIC RESULT CHECK

Using CONSULT-II, check display contents in self-diagnostic results.

Is "CAN COMM CIRCUIT" displayed in the self-diagnosis display items?

YES

>>  Malfunction in CAN communication system.   GO TO

LAN-44, "TROUBLE DIAGNOSIS"

 .

NO

>>  GO TO 2.

2.

CHECK COMBINATION METER

Check combination meter operation.  Refer to

DI-11, "Self-Diagnosis Mode of Combination Meter"

 .

Inspection results OK?

OK

>> GO TO 3.

NG

>> Replace combination meter. Refer to

IP-14, "COMBINATION METER"

 .

3.

CHECK LOW TIRE PRESSURE WARNING LAMP

Disconnect BCM harness connector.

Does the low tire pressure warning lamp activate?

YES

>> Replace BCM. Refer to

BCS-25, "BCM"

 .

NO

>> Check combination meter operation.  Refer to

DI-11, "Self-Diagnosis Mode of Combination Meter"

.

Low Tire Pressure Warning Lamp Stays On When Ignition Switch Is Turned On

EES002UJ

DIAGNOSTIC PROCEDURE

1.

CHECK BCM CONNECTORS

1.

Turn ignition switch OFF.

2.

Disconnect BCM harness connectors M18 and M20.

3.

Check terminals for damage or loose connections.

Inspection results OK?

OK

>> GO TO 2.

NG

>> Repair or replace damaged parts.

2.

CHECK BCM POWER SUPPLY CIRCUIT (BAT)

Check voltage between BCM harness connector M20 terminal 70 and ground.

1.

OK or NG

OK

>> GO TO 3.

NG

>> Check BCM power supply circuit for open or short.

Terminals

Voltage

(Approx.)

(+)

(–)

Connector

Terminal

Ground

Battery
voltage

M20

70

WEIA0188E
