TROUBLE DIAGNOSIS FOR SYSTEM

TF-59

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

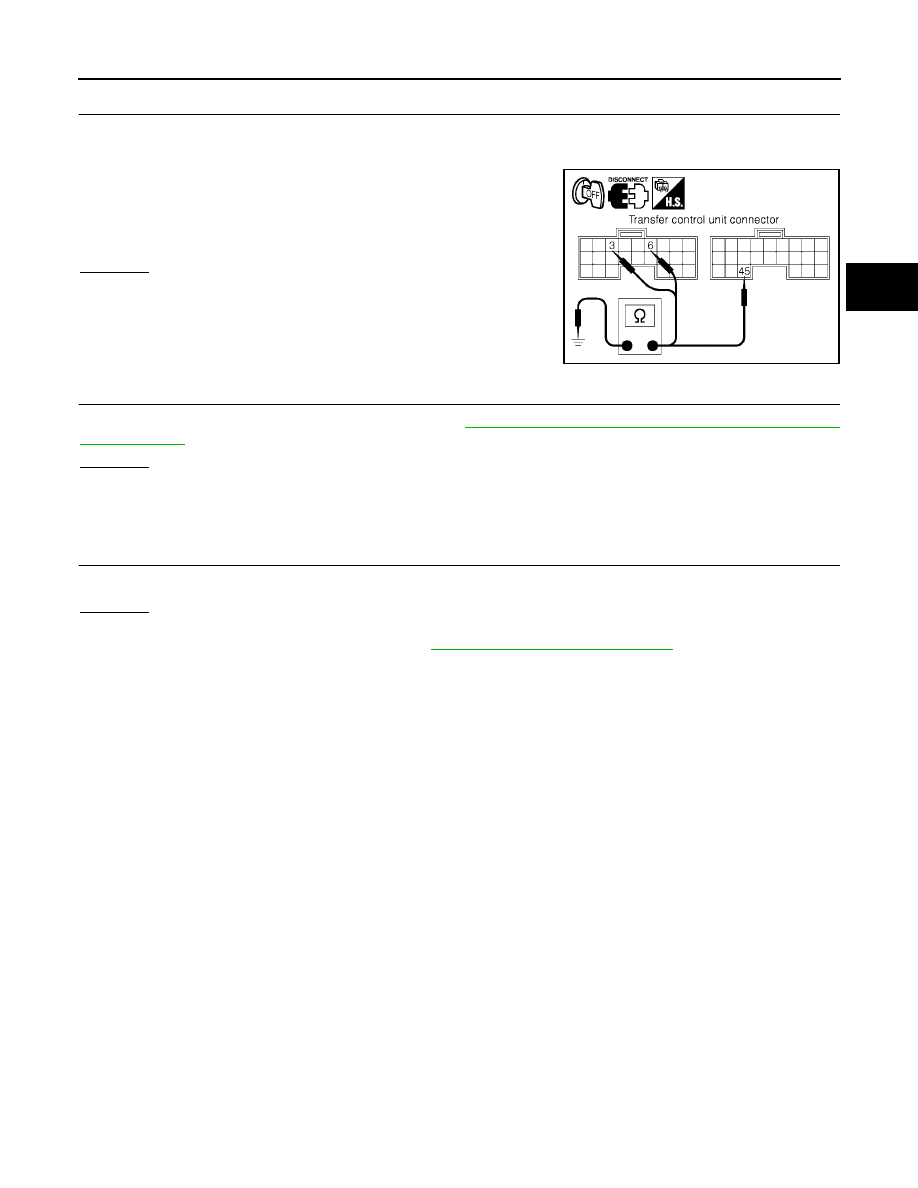

2.

CHECK GROUND CIRCUIT

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer control unit harness connector.

3.

Check continuity between transfer control unit harness connec-
tor M152 terminals 3, 6, M153 terminal 45 and ground.

Also check harness for short to power.

OK or NG

OK

>> GO TO 3.

NG

>> Repair open circuit or short to power in harness or con-

nectors.

3.

CHECK TRANSFER CONTROL UNIT

Check transfer control unit input/output signal. Refer to

TF-38, "Transfer Control Unit Input/Output Signal Ref-

erence Values"

.

OK or NG

OK

>> GO TO 4.

NG

>> Check transfer control unit pin terminals for damage or loose connection with harness connector.

If any items are damaged, repair or replace damaged parts.

4.

CHECK DTC

Perform the self-diagnosis, after driving a vehicle for a while.

OK or NG

OK

>> Inspection End.

NG

>> Replace transfer control unit. Refer to

TF-134, "Removal and Installation"

.

Continuity should exist.

SDIA2691E

TF-60

[ATX14B]

TROUBLE DIAGNOSIS FOR SYSTEM

2005 Pathfinder

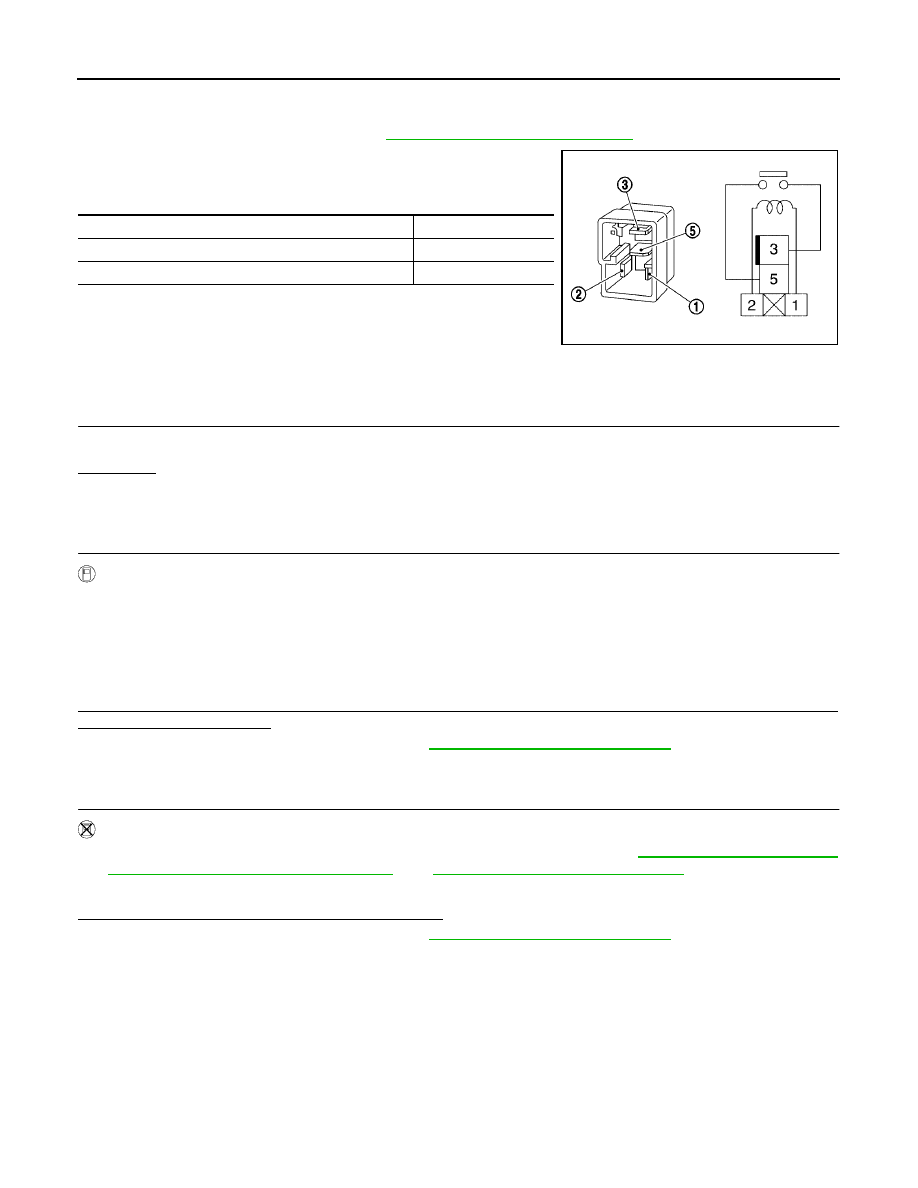

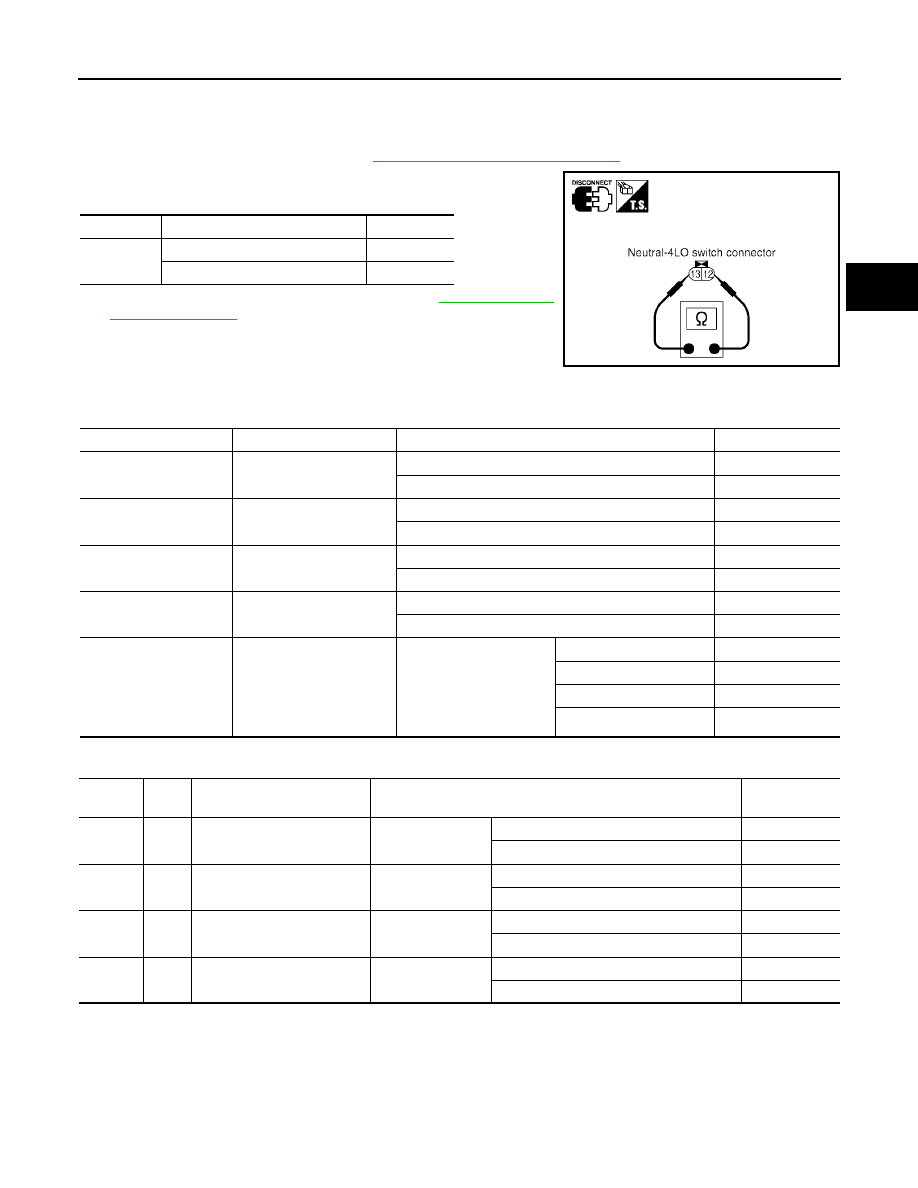

COMPONENT INSPECTION

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Remove transfer shut off relay. Refer to

TF-24, "Location of Electrical Parts"

.

3.

Apply 12V direct current between transfer shut off relay termi-
nals 1 and 2.

4.

Check continuity between relay terminals 3 and 5.

5.

If NG, replace the transfer shut off relay.

Transfer Control Unit

EDS001JB

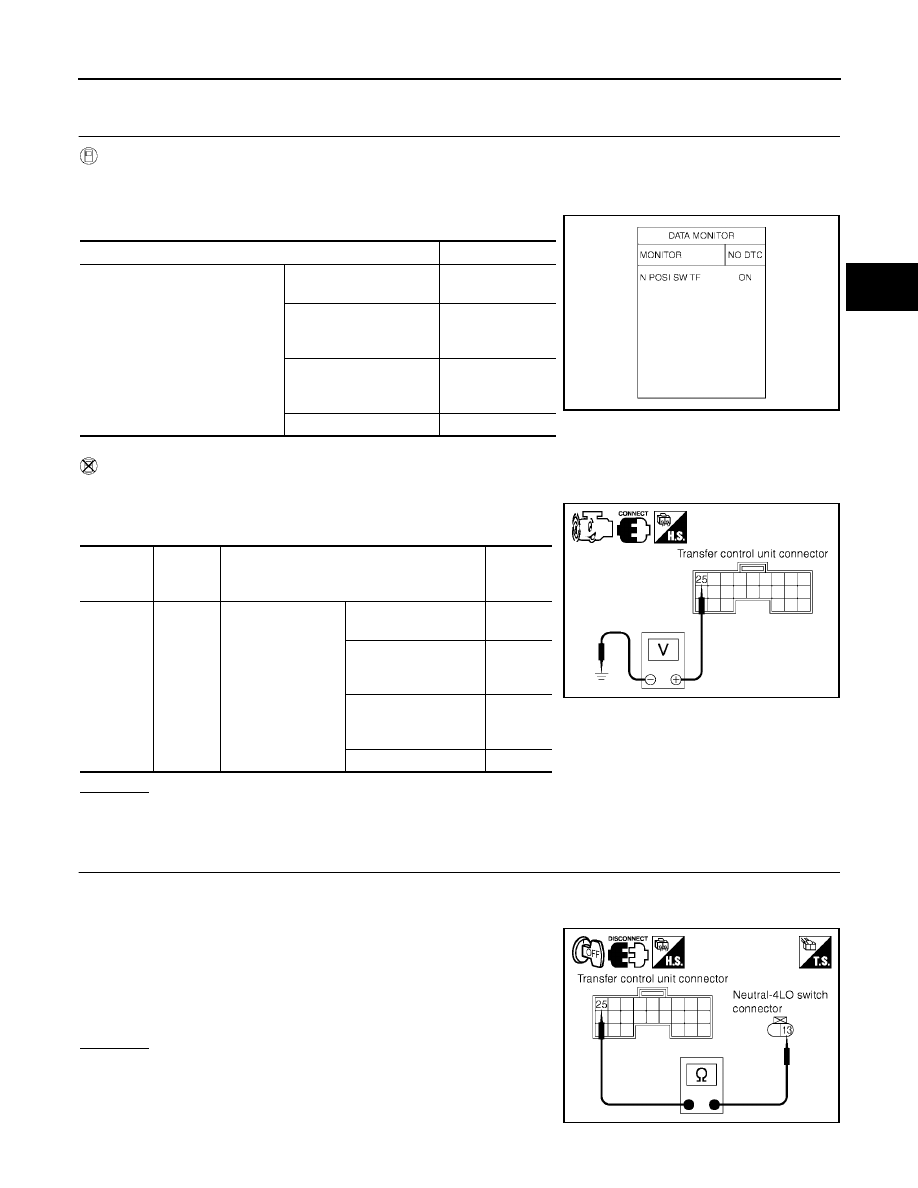

DIAGNOSTIC PROCEDURE

1.

INSPECTION START

Do you have CONSULT-II?

YES or NO

YES

>> GO TO 2.

NO

>> GO TO 3.

2.

PERFORM SELF-DIAGNOSIS (WITH CONSULT-II)

With CONSULT-II

1.

Turn ignition switch “ON”. (Do not start engine.)

2.

Select “SELF-DIAG RESULTS” mode for “ALL MODE AWD/4WD” with CONSULT-II.

3.

Touch “ERASE”.

4.

Turn ignition switch “OFF” and wait at least 10 seconds.

5.

Perform the self-diagnosis again.

Is the “CONTROL UNIT 1 [P1802]”, “CONTROL UNIT 2 [P1803]”, “CONTROL UNIT 3 [P1804]” or “CONTROL
UNIT 4 [P1809]” displayed?

YES

>> Replace transfer control unit. Refer to

TF-134, "Removal and Installation"

.

NO

>> Inspection End.

3.

PERFORM SELF-DIAGNOSIS (WITHOUT CONSULT-II)

Without CONSULT-II

1.

Perform the self-diagnosis and then erase self-diagnostic results. Refer to

TF-53, "SELF-DIAGNOSTIC

PROCEDURE (WITHOUT CONSULT-II)"

and

TF-56, "ERASE SELF-DIAGNOSIS"

.

2.

Perform the self-diagnosis again.

Do the self-diagnostic results indicate AD converter?

YES

>> Replace transfer control unit. Refer to

TF-134, "Removal and Installation"

.

NO

>> Inspection End.

Condition

Continuity

12V direct current supply between terminals 1 and 2

Yes

OFF

No

SCIA1245E

TROUBLE DIAGNOSIS FOR SYSTEM

TF-61

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

Output Shaft Revolution Signal (TCM)

EDS001JC

DIAGNOSTIC PROCEDURE

1.

CHECK DTC WITH TCM

Perform self-diagnosis with TCM. Refer to

TF-53, "SELF-DIAGNOSTIC PROCEDURE (WITH CONSULT-II)"

.

Is any malfunction detected by self-diagnosis?

YES

>> Check the malfunctioning system.

NO

>> GO TO 2.

2.

CHECK TRANSFER CONTROL UNIT

Check transfer control unit input/output signal. Refer to

TF-38, "Transfer Control Unit Input/Output Signal Ref-

erence Values"

.

OK or NG

OK

>> GO TO 3.

NG

>> Check transfer control unit pin terminals for damage or loose connection with harness connector.

If any items are damaged, repair or replace damaged parts.

3.

CHECK DTC

Perform the self-diagnosis, after driving a vehicle for a while.
OK or NG

OK

>> Inspection End.

NG

>> Perform self-diagnosis with TCM again. Refer to

TF-53, "SELF-DIAGNOSTIC PROCEDURE

(WITH CONSULT-II)"

.

Vehicle Speed Sensor (ABS)

EDS001JD

DIAGNOSTIC PROCEDURE

1.

CHECK DTC WITH ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT)

Perform self-diagnosis with ABS actuator and electric unit (control unit). Refer to

BRC-30, "SELF-DIAGNO-

SIS"

.

Is any malfunction detected by self-diagnosis?

YES

>> Check the malfunctioning system.

NO

>> GO TO 2.

2.

CHECK TRANSFER CONTROL UNIT

Check transfer control unit input/output signal. Refer to

TF-38, "Transfer Control Unit Input/Output Signal Ref-

erence Values"

.

OK or NG

OK

>> GO TO 3.

NG

>> Check transfer control unit pin terminals for damage or loose connection with harness connector.

If any items are damaged, repair or replace damaged parts.

3.

CHECK DTC

Perform the self-diagnosis, after driving a vehicle for a while.
OK or NG

OK

>> Inspection End.

NG

>> Perform self-diagnosis with ABS actuator and electric unit (control unit) again. Refer to

BRC-30,

"SELF-DIAGNOSIS"

.

TF-62

[ATX14B]

TROUBLE DIAGNOSIS FOR SYSTEM

2005 Pathfinder

Neutral-4LO Switch

EDS001JE

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Data are reference value.

TRANSFER CONTROL UNIT TERMINALS AND REFERENCE VALUE

Data are reference value and are measured between each terminal and ground.

CAUTION:

When using a circuit tester to measure voltage for inspection, be sure not to extend forcibly any connector terminals.

Monitored item

Content

Condition

Display value

N POSI SW TF [ON/
OFF]

Condition of neutral-4LO
switch

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch: 2WD,
AUTO or 4H

OFF

4WD shift switch: 4H to
4LO (While actuator
motor is operating.)

OFF

→

ON

4WD shift switch: 4LO to
4H (While actuator motor
is operating.)

ON

→

OFF

4WD shift switch: 4LO

ON

Terminal

Wire

color

Item

Condition

Data (Approx.)

25

Y

Neutral-4LO switch

●

Vehicle stopped

●

Engine running

●

A/T selector
lever “N” position

●

Brake pedal
depressed

4WD shift switch: 2WD, AUTO or 4H

Battery voltage

4WD shift switch: 4H to 4LO (While actua-
tor motor is operating.)

Battery volt-
age

→

0V

4WD shift switch: 4LO to 4H (While actua-
tor motor is operating.)

0V

→

Battery

voltage

4WD shift switch: 4LO

0V

TROUBLE DIAGNOSIS FOR SYSTEM

TF-63

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

DIAGNOSTIC PROCEDURE

1.

CHECK 4LO POSITION SWITCH SIGNAL

With CONSULT-II

1.

Start engine.

2.

Select “DATA MONITOR” mode for “ALL MODE AWD/4WD” with CONSULT-II.

3.

Read out the value of “N POSI SW TF”.

Without CONSULT-II

1.

Start engine.

2.

Check voltage between transfer control unit harness connector
terminal and ground.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 2.

2.

CHECK HARNESS BETWEEN TRANSFER CONTROL UNIT AND NEUTRAL-4LO SWITCH

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect transfer control unit harness connector and the neutral-4LO switch harness connector.

3.

Check continuity between transfer control unit harness connec-
tor M153 terminal 25 and neutral-4LO switch harness connector
F60 terminal 13.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace damaged parts.

Condition

Display value

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” position

●

Brake pedal depressed

4WD shift switch: 2WD,
AUTO or 4H

OFF

4WD shift switch: 4H to
4LO (While actuator
motor is operating.)

OFF

→

ON

4WD shift switch: 4LO to
4H (While actuator motor
is operating.)

ON

→

OFF

4WD shift switch: 4LO

ON

SDIA2692E

Connector

Terminal

(Wire

color)

Condition

Voltage

(Approx.)

M153

25 -

Ground

●

Vehicle stopped

●

Engine running

●

A/T selector lever
“N” position

●

Brake pedal
depressed

4WD shift switch:
2WD, AUTO or 4H

Battery
voltage

4WD shift switch: 4H
to 4LO (While actuator
motor is operating.)

Battery
voltage

→

0V

4WD shift switch: 4LO
to 4H (While actuator
motor is operating.)

0V

→

Battery
voltage

4WD shift switch: 4LO

0V

SDIA2693E

Continuity should exist.

SDIA2694E

TF-64

[ATX14B]

TROUBLE DIAGNOSIS FOR SYSTEM

2005 Pathfinder

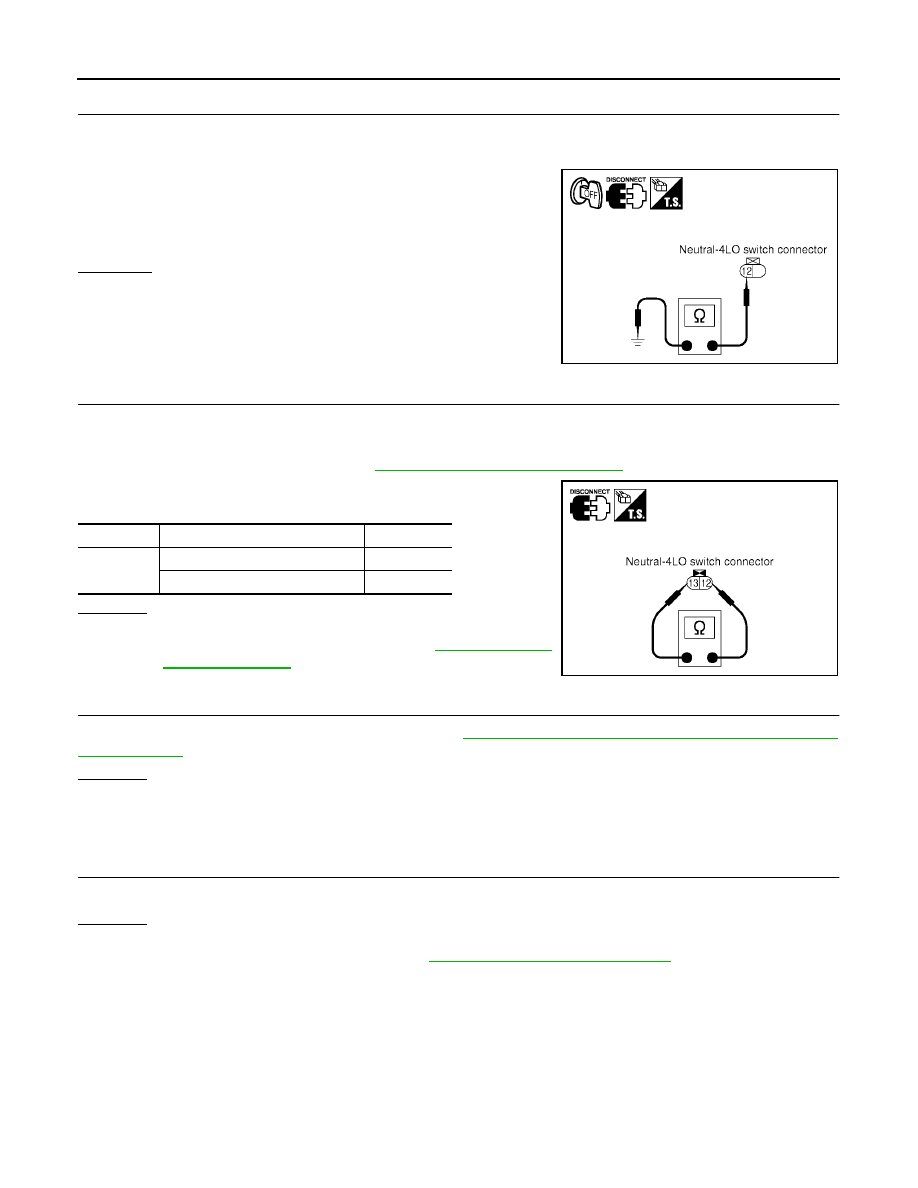

3.

CHECK GROUND CIRCUIT

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect neutral-4LO switch harness connector.

3.

Check continuity between neutral-4LO switch harness connec-
tor F60 terminal 12 and ground.

Also check harness for short to power.

OK or NG

OK

>> GO TO 4.

NG

>> Repair open circuit or short to power in harness or con-

nectors.

4.

CHECK 4LO SWITCH

1.

Turn ignition switch “OFF”.

2.

Disconnect neutral-4LO switch harness connector.

3.

Remove neutral-4LO switch. Refer to

TF-24, "Location of Electrical Parts"

.

4.

Push and release neutral-4LO switch and check continuity
between neutral-4LO switch terminals 12 and 13.

OK or NG

OK

>> GO TO 5.

NG

>> Replace neutral-4LO switch. Refer to

TF-24, "Location

of Electrical Parts"

.

5.

CHECK TRANSFER CONTROL UNIT

Check transfer control unit input/output signal. Refer to

TF-38, "Transfer Control Unit Input/Output Signal Ref-

erence Values"

.

OK or NG

OK

>> GO TO 6.

NG

>> Check transfer control unit pin terminals for damage or loose connection with harness connector.

If any items are damaged, repair or replace damaged parts.

6.

CHECK DTC

Perform the self-diagnosis, after driving a vehicle for a while.

OK or NG

OK

>> Inspection End.

NG

>> Replace transfer control unit. Refer to

TF-134, "Removal and Installation"

.

Continuity should exist.

SDIA2695E

Terminal

Condition

Continuity

12 - 13

Push neutral-4LO switch

Yes

Release neutral-4LO switch

No

SDIA2696E

TROUBLE DIAGNOSIS FOR SYSTEM

TF-65

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

COMPONENT INSPECTION

1.

Turn ignition switch “OFF”. (Stay for at least 5 seconds.)

2.

Disconnect neutral-4LO switch harness connector.

3.

Remove neutral-4LO switch. Refer to

TF-24, "Location of Electrical Parts"

.

4.

Push and release neutral-4LO switch and check continuity
between neutral-4LO switch terminals 12 and 13.

5.

If NG, replace the neutral-4LO switch. Refer to

TF-24, "Location

of Electrical Parts"

.

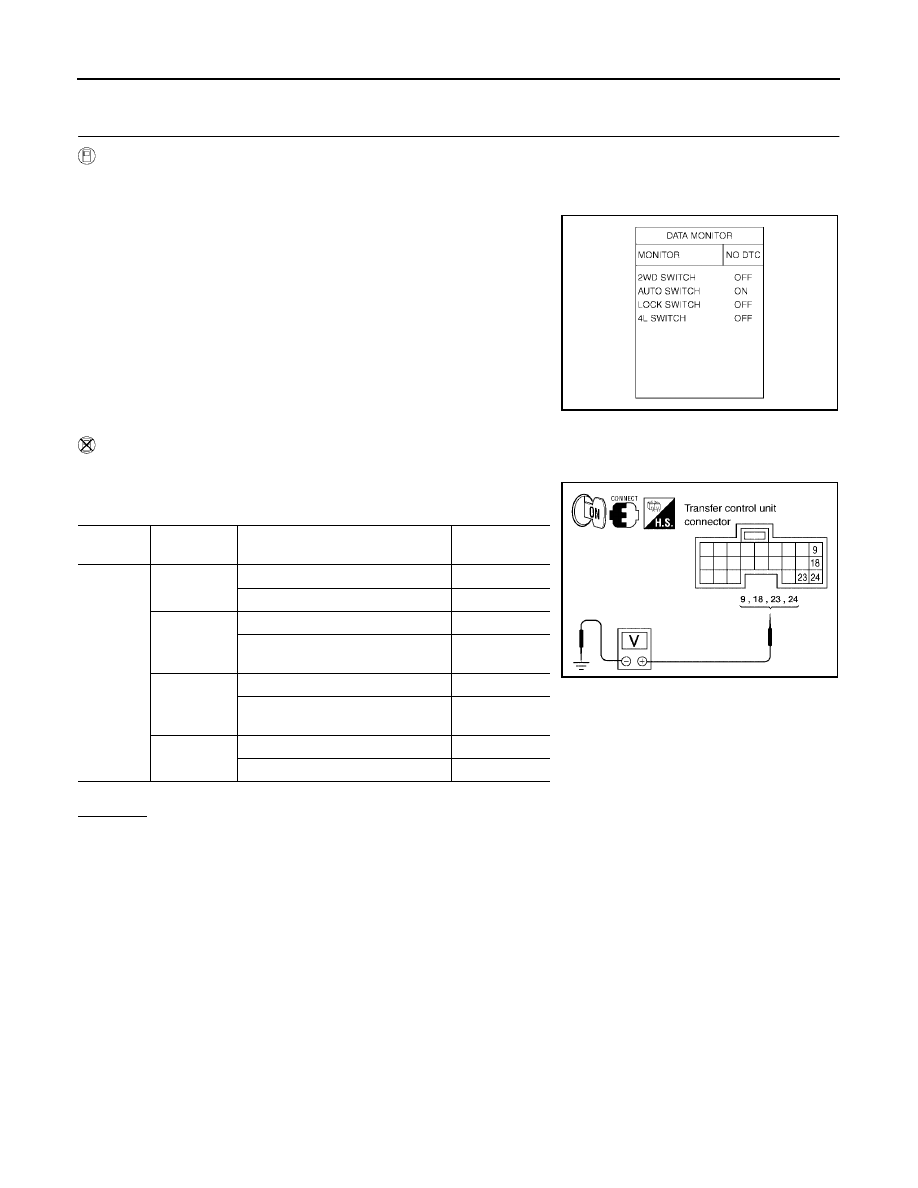

4WD Shift Switch

EDS001JF

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Data are reference value.

TRANSFER CONTROL UNIT TERMINALS AND REFERENCE VALUE

Data are reference value and are measured between each terminal and ground.

CAUTION:

When using a circuit tester to measure voltage for inspection, be sure not to extend forcibly any connector terminals.

Terminal

Condition

Continuity

12 - 13

Push neutral-4LO switch

Yes

Release neutral-4LO switch

No

SDIA2696E

Monitored item [Unit]

Content

Condition

Display value

2WD SWITCH [ON/
OFF]

Input condition from 4WD
shift switch

4WD shift switch: 2WD

ON

4WD shift switch: AUTO, 4H or 4LO

OFF

AUTO SWITCH [ON/
OFF]

Input condition from 4WD
shift switch

4WD shift switch: AUTO

ON

4WD shift switch: 2WD, 4H or 4LO

OFF

LOCK SWITCH [ON/
OFF]

Input condition from 4WD
shift switch

4WD shift switch: 4H

ON

4WD shift switch: 2WD, AUTO or 4LO

OFF

4L SWITCH [ON/OFF]

Input condition from 4WD
shift switch

4WD shift switch: 4LO

ON

4WD shift switch: 2WD, AUTO or 4H

OFF

4WD MODE [AUTO/
LOCK/2WD/4L]

Control status of 4WD
(Output condition of 4WD
shift indicator lamp and
4LO indicator lamp)

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N”
position

●

Brake pedal depressed

4WD shift switch: 2WD

2WD

4WD shift switch: AUTO

AUTO

4WD shift switch: 4H

LOCK

4WD shift switch: 4LO

4L

Terminal

Wire

color

Item

Condition

Data (Approx.)

9

G

4WD shift switch
(2WD)

Ignition switch: ON

4WD shift switch: 2WD

Battery voltage

4WD shift switch: AUTO, 4H or 4LO

0V

18

O

4WD shift switch
(4H)

Ignition switch: ON

4WD shift switch: 4H

Battery voltage

4WD shift switch: 2WD, AUTO or 4LO

0V

23

W

4WD shift switch
(4LO)

Ignition switch: ON

4WD shift switch: 4LO

Battery voltage

4WD shift switch: 2WD, AUTO or 4H

0V

24

LG

4WD shift switch
(AUTO)

Ignition switch: ON

4WD shift switch: AUTO

Battery voltage

4WD shift switch: 2WD, 4H or 4LO

0V

TF-66

[ATX14B]

TROUBLE DIAGNOSIS FOR SYSTEM

2005 Pathfinder

DIAGNOSTIC PROCEDURE

1.

CHECK 4WD SHIFT SWITCH SIGNAL

With CONSULT-II

1.

Turn ignition switch “ON”. (Do not start engine.)

2.

Select “DATA MONITOR” mode for “ALL MODE AWD/4WD” with CONSULT-II.

3.

Read out ON/OFF switching action of the “2WD SWITCH”,
“AUTO SWITCH”, “LOCK SWITCH” and “4L SWITCH” while
operating 4WD shift switch.

Without CONSULT-II

1.

Turn ignition switch “ON”. (Do not start engine.)

2.

Check voltage between transfer control unit harness connector
terminals and ground.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 2.

SDIA2697E

Connector

Terminal

(Wire color)

Condition

Voltage

(Approx.)

M152

9 - ground

4WD shift switch: 2WD

Battery voltage

4WD shift switch: AUTO, 4H or 4LO

0V

18 - ground

4WD shift switch: 4H

Battery voltage

4WD shift switch: 2WD, AUTO or
4LO

0V

23 - ground

4WD shift switch: 4LO

Battery voltage

4WD shift switch: 2WD, AUTO or
4H

0V

24 - ground

4WD shift switch: AUTO

Battery voltage

4WD shift switch: 2WD, 4H or 4LO

0V

WDIA0167E
