Nissan Pathfinder (2005 year). Manual - part 413

REAR SEAT

SE-99

C

D

E

F

G

H

J

K

L

M

A

B

SE

2005 Pathfinder

1.

Headrest

2.

Seatback pad

3.

Seatback frame

4.

Seatback frame

5.

RH Headrest guide

6.

LH Headrest guide

7.

Seat back panel

8.

Seat actuator assembly

9.

Reclining device inner cover

10. Reclining device inner mid cover

11.

Latch assembly

12. Seat cushion frame assembly

13. Lower rear seat cover

14.

Lower rear seat cover inner

15. Cushion floor latch

16. Seat cushion support frame assem-

bly

17.

Lower rear seat cover outer

18. Seat cushion pad

19. Inner inboard reclining device cover

20.

Outer inboard reclining device cover

21. Reclining device lever

22. Reclining device outer mid cover

23.

Reclining device outer cover

24. Seatback trim cover

25. Seat cushion trim cover

26.

Seat cushion assembly

27. Seatback assembly

28. Seat cushion assembly

29.

Seatback assembly

SE-100

REAR SEAT

2005 Pathfinder

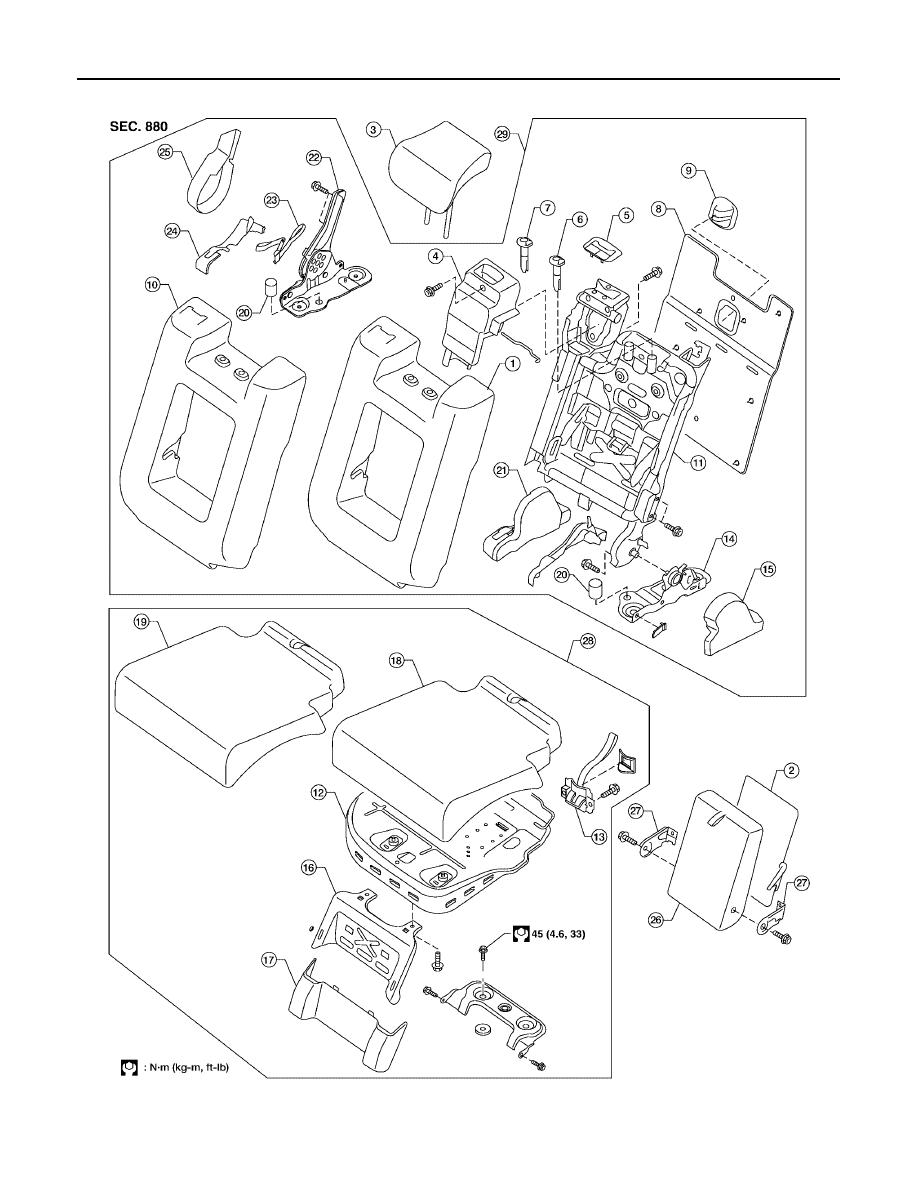

Second row center

WIIA0471E

1.

Seatback pad

2.

Armrest finisher

3.

Headrest

4.

Seat belt retractor cover

5.

Seat belt bezel

6.

RH headrest guide locking

REAR SEAT

SE-101

C

D

E

F

G

H

J

K

L

M

A

B

SE

2005 Pathfinder

7.

LH headrest guide free

8.

Seatback board

9.

Seat bracket cover

10. Seatback trim cover

11.

Seatback frame

12. Seat cushion frame

13. Latch assembly

14.

Lower rear pivot bracket support

15. Outer hinge cover

16. Center seat base assembly

17.

Link and pivot bracket apron

18. Seat cushion pad

19. Seat cushion trim cover

20.

Cushion stop bumper

21. Inner lever cover

22. Seatback hinge assembly

23.

Seat lever assembly

24. Outer lever cover

25. Seat lock cover

26

Armrest cover

27. Armrest bracket

28. Seat cushion assembly

29.

Seatback assembly

SE-102

REAR SEAT

2005 Pathfinder

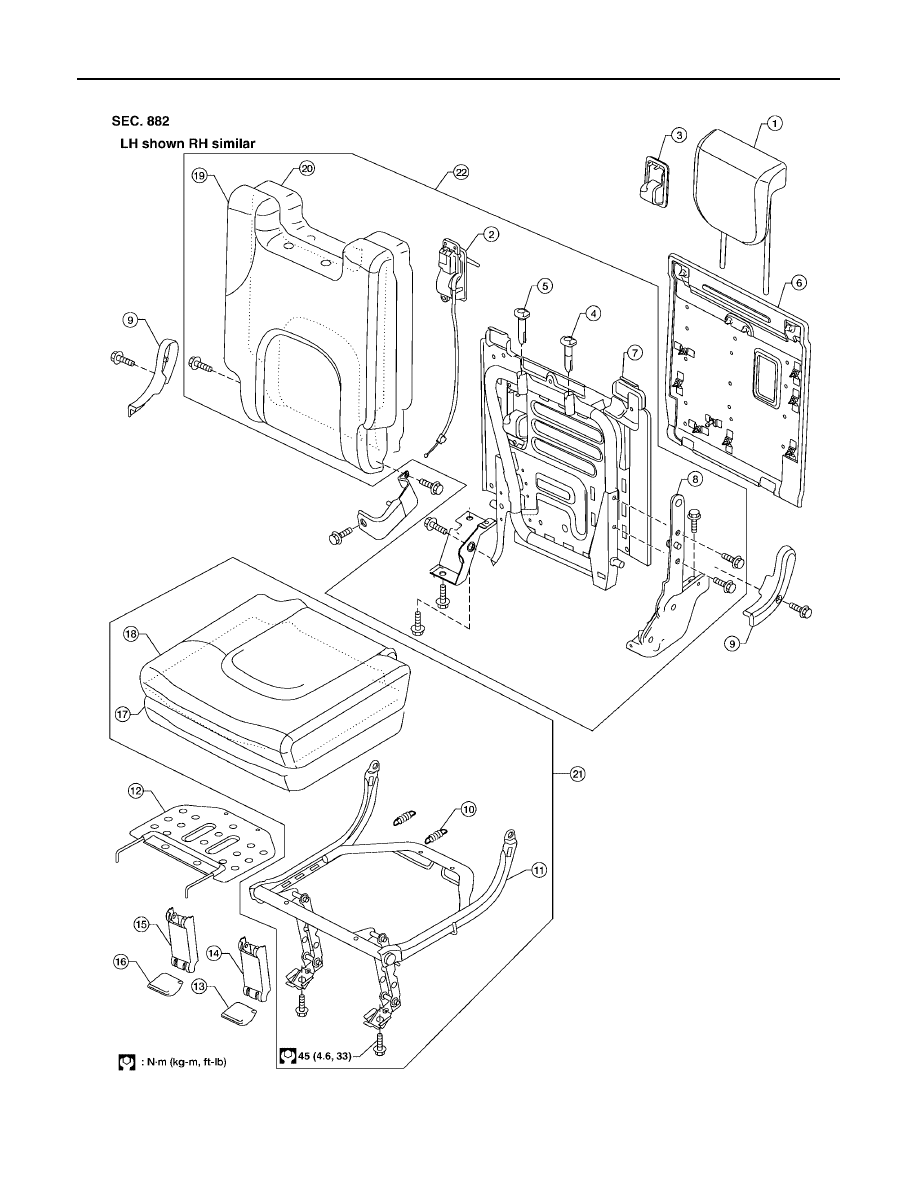

Third row

WIIA0472E

1.

Headrests

2.

Release handle and cable

3.

Release handle cover

4.

Headrest locking guide

5.

Headrest guide free

6.

Seatback panel

REAR SEAT

SE-103

C

D

E

F

G

H

J

K

L

M

A

B

SE

2005 Pathfinder

7.

Seatback frame

8.

Seatback latch

9.

Side link cover

10. Extension spring

11.

Seat cushion frame

12. Flex mat

13. Floor bracket cover LH

14.

Front link cover LH

15. Front link cover RH

16. Floor bracket cover RH

17.

Seat cushion pad

18. Seat cushion trim cover

19. Seatback trim cover

20.

Seatback pad

21. Seat cushion assembly

22. Seatback assembly

SE-104
