Nissan Pathfinder (2005 year). Manual - part 377

NOISE, VIBRATION, AND HARSHNESS (NVH) TROUBLESHOOTING

PR-3

C

E

F

G

H

I

J

K

L

M

A

B

PR

2005 Pathfinder

NOISE, VIBRATION, AND HARSHNESS (NVH) TROUBLESHOOTING

PFP:00003

NVH Troubleshooting Chart

EDS001GX

Use the chart below to help you find the cause of the symptom. If necessary, repair or replace these parts.

×

: Applicable

Reference page

PR-

4

(f

ro

n

t)

PR-

9

(r

e

a

r)

PR-

4

(f

ro

n

t)

PR-

9

(r

e

a

r)

PR-

4

(f

ro

n

t)

PR-

9

(r

e

a

r)

RFD-7

,

"N

V

H

T

roubl

es

hoot

in

g

C

har

t"

F

AX-

4,

"N

V

H

T

ro

u

b

le

shoo

ti

ng

C

h

a

rt

"

RAX-

4,

"N

V

H

T

roubl

es

hoot

in

g

C

har

t"

FSU-

4,

"N

V

H

T

ro

ub

le

s

hoot

in

g

C

har

t"

RSU-4

,

"N

V

H

T

roubl

es

hoot

in

g

C

har

t"

WT

-3

,

"N

V

H

T

roubl

esh

o

ot

in

g

C

har

t"

WT

-3

,

"N

V

H

T

roubl

esh

o

ot

in

g

C

har

t"

RAX-

4,

"N

V

H

T

roubl

es

hoot

in

g

C

har

t"

BR-

5

,

"N

V

H

T

roubl

es

hoot

in

g

C

har

t"

PS-

5,

"N

V

H

T

roub

le

s

hoot

in

g

C

har

t"

Possible cause and suspected parts

U

n

even

ro

ta

ti

on

to

rque

R

o

ta

ti

on

im

ba

la

nce

Ex

cess

iv

e

run

ou

t

Dif

fe

re

n

ti

a

l

Ax

le

Su

spen

si

on

Ti

re

s

R

o

ad

w

heel

D

ri

v

e

s

haf

t

Br

ake

s

S

teer

in

g

Symptom

Noise

×

×

×

×

×

×

×

×

×

×

×

Shake

×

×

×

×

×

×

×

Vibration

×

×

×

×

×

×

×

×

PR-4

FRONT PROPELLER SHAFT

2005 Pathfinder

FRONT PROPELLER SHAFT

PFP:37200

On-Vehicle Service

EDS001GY

APPEARANCE AND NOISE INSPECTION

●

Check the propeller shaft tube surface for dents or cracks. If damaged, replace the propeller shaft assem-
bly.

●

Check the bearings for noise and damage. Repair or replace the bearings as necessary.

PROPELLER SHAFT VIBRATION

If a vibration is present at high speed, inspect the propeller shaft runout first.

1.

Measure the runout of the propeller shaft tube at several points
by rotating the final drive companion flange with your hands.

2.

If the runout exceeds specifications, disconnect the propeller
shaft at the final drive companion flange; then rotate the com-
panion flange 90

°

, 180

°

and 270

°

and reconnect the propeller

shaft.

3.

Check the runout again. If the runout still exceeds specifications,
replace the propeller shaft assembly.

4.

After installation, check for vibration by driving the vehicle.

Propeller shaft runout limit

: 0.6 mm (0.024 in) or less

LDIA0160E

LDIA0118E

FRONT PROPELLER SHAFT

PR-5

C

E

F

G

H

I

J

K

L

M

A

B

PR

2005 Pathfinder

Removal and Installation

EDS001GZ

COMPONENTS

Model 2F1310

REMOVAL

1.

Put matching marks on the front propeller shaft flange yoke and
the front final drive companion flange as shown.

CAUTION:

For matching marks, use paint. Never damage the flange
yoke and companion flange of the front final drive.

2.

Put matching marks on the front propeller shaft flange yoke and
the transfer companion flange.

CAUTION:

For matching marks, use paint. Never damage the flange
yoke and companion flange of the front final drive.

3.

Remove the bolts and then remove the front propeller shaft from
the front final drive and transfer.

WDIA0047E

1.

Propeller shaft tube

2.

Snap ring

3.

Journal bearing

4.

Journal

5.

Flange yoke

SDIA2046E

PR-6

FRONT PROPELLER SHAFT

2005 Pathfinder

INSPECTION

●

Inspect the propeller shaft runout. If runout exceeds the limit,
replace the propeller shaft assembly.

●

While holding the flange yoke on one side, check axial play of
the joint as shown. If the journal axial play exceeds the specifi-
cation, repair or replace the journal parts.

●

Check the propeller shaft tube surface for dents or cracks. If
damage is detected, replace the propeller shaft assembly.

INSTALLATION

Installation is in the reverse order of removal.

●

After installation, check for vibration by driving the vehicle. Refer to

PR-3, "NVH Troubleshooting Chart"

.

CAUTION:

Do not reuse the bolts and nuts. Always install new ones.

Disassembly and Assembly

EDS001H0

DISASSEMBLY
Journal

1.

Put matching marks on the front propeller shaft and flange yoke
as shown.

CAUTION:

For matching marks, use paint. Never damage the front pro-
peller shaft or flange yoke.

2.

Remove the snap rings.

Runout limit

: 0.6 mm (0.024 in) or less

LDIA0118E

Journal axial play

: 0.02 mm (0.0008 in) or less

LDIA0117E

SPD128

APD011

FRONT PROPELLER SHAFT

PR-7

C

E

F

G

H

I

J

K

L

M

A

B

PR

2005 Pathfinder

3.

Push out and remove the journal bearings by lightly tapping the
flange yoke with a hammer, taking care not to damage the jour-
nal or flange yoke hole.

NOTE:
Put marks on the disassembled parts so that they can be rein-
stalled in their original positions from which they were removed.

4.

Push out and remove the remaining journal bearings at the
opposite side by lightly tapping the flange yoke with a hammer,
taking care not to damage the journal or flange yoke hole.

NOTE:
Put marks on the disassembled parts so that they can be rein-
stalled in their original positions from which they were removed.

ASSEMBLY
Journal

1.

Assemble the journal bearings. Apply multipurpose grease on
the bearing inner surface.

NOTE:
During assembly, use caution so that the needle bearings do not
fall down.

2.

Select snap rings that will provide the specified play in an axial
direction of the journal, and install them. Refer to

PR-15, "Snap

Ring"

.

NOTE:
Select snap rings with a difference in thickness at both sides
within 0.02 mm (0.0008 in).

SPD732

SPD131

WPD019

APD012

PR-8

FRONT PROPELLER SHAFT

2005 Pathfinder

3.

Adjust the thrust clearance between the bearing and snap ring
to zero by tapping the yoke.

4.

Make sure that the journal moves smoothly and is below the
joint flex effort specification.

SPD732

Joint flex effort

: 1.96 N·m (0.20 kg-m, 17 in-lb) or less

LDIA0119E

REAR PROPELLER SHAFT

PR-9

C

E

F

G

H

I

J

K

L

M

A

B

PR

2005 Pathfinder

REAR PROPELLER SHAFT

PFP:37000

On-Vehicle Service

EDS001H1

APPEARANCE AND NOISE INSPECTION

●

Check the propeller shaft tube surface for dents or cracks. If damaged, replace the propeller shaft assem-
bly.

●

Check the bearings for noise and damage. Repair or replace the bearings as necessary.

PROPELLER SHAFT VIBRATION

If a vibration is present at high speed, inspect the propeller shaft runout first.

1.

Measure the runout of the propeller shaft tube at several points
by rotating the final drive companion flange with your hands.

2.

If the runout exceeds specifications, disconnect the propeller
shaft at the final drive companion flange; then rotate the com-
panion flange 90

°

, 180

°

and 270

°

and reconnect the propeller

shaft.

3.

Check the runout again. If the runout still exceeds specifications,
replace the propeller shaft assembly.

4.

After installation, check for vibration by driving vehicle.

Propeller shaft runout limit

4x2

: 1.02 mm (0.0402 in) or less

4x4

: 0.6 mm (0.024 in) or less

LDIA0161E

LDIA0121E

PR-10

REAR PROPELLER SHAFT

2005 Pathfinder

Removal and Installation

EDS001H2

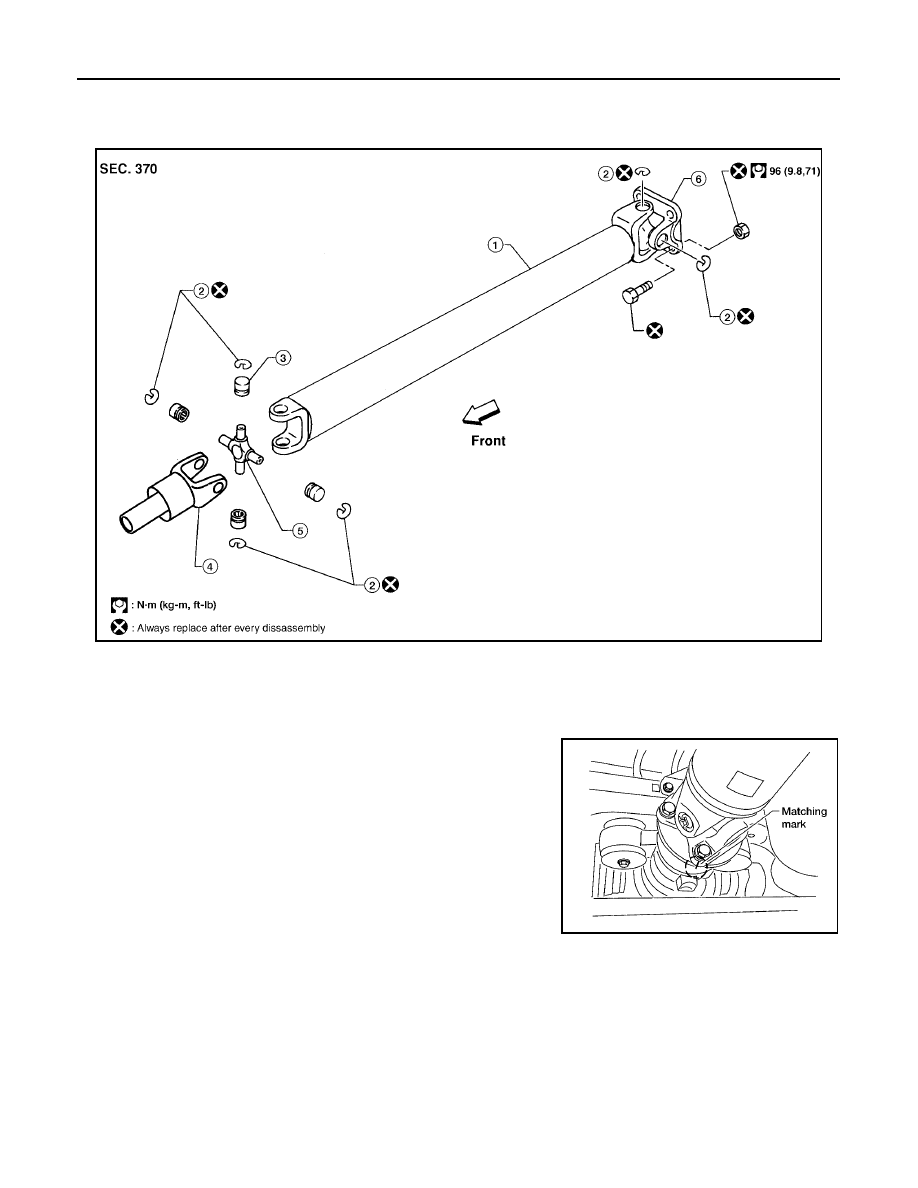

COMPONENTS

Model 2S1330

REMOVAL

1.

Move the A/T select lever to the N position and release the parking brake.

2.

Put matching marks on the rear propeller shaft flange yoke and
the rear final drive companion flange as shown.

CAUTION:

For matching marks, use paint. Never damage the rear pro-
peller shaft flange yoke or the companion flange.

3.

Remove the bolts, then remove the propeller shaft from the rear
final drive and A/T or transfer.

WDIA0118E

1.

Propeller shaft tube

2.

Snap ring

3.

Journal bearing

4.

Sleeve yoke

5.

Journal

6.

Flange yoke

WDIA0049E
