TURN SIGNAL AND HAZARD WARNING LAMPS

LT-85

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

4.

CHECK GROUND

1.

Check continuity between front turn signal lamp LH harness
connector E27 terminal 3 and ground.

2.

Check continuity between front turn signal lamp RH harness
connector E111 terminal 3 and ground.

OK or NG

OK

>> GO TO 5.

NG

>> Repair harness or connector.

5.

CHECK BULB

Check bulb standard of each turn signal lamp is correct. Refer to

LT-163, "Exterior Lamp"

.

OK or NG

OK

>> Replace BCM if turn signal lamps do not work after setting the connector again. Refer to

BCS-19,

"Removal and Installation of BCM"

.

NG

>> Replace turn signal lamp bulb. Refer to

LT-28, "REMOVAL AND INSTALLATION OF FRONT

TURN SIGNAL/PARKING LAMP"

.

Rear Turn Signal Lamp Does Not Operate

EKS009LF

1.

CHECK TAIL LAMPS AND STOP LAMPS

Check bulb standard of each turn signal lamp is correct. Refer to

LT-163, "Exterior Lamp"

.

OK or NG

OK

>> GO TO 2.

NG

>> Replace turn signal lamp bulb. Refer to

LT-120, "Bulb Replacement"

.

2.

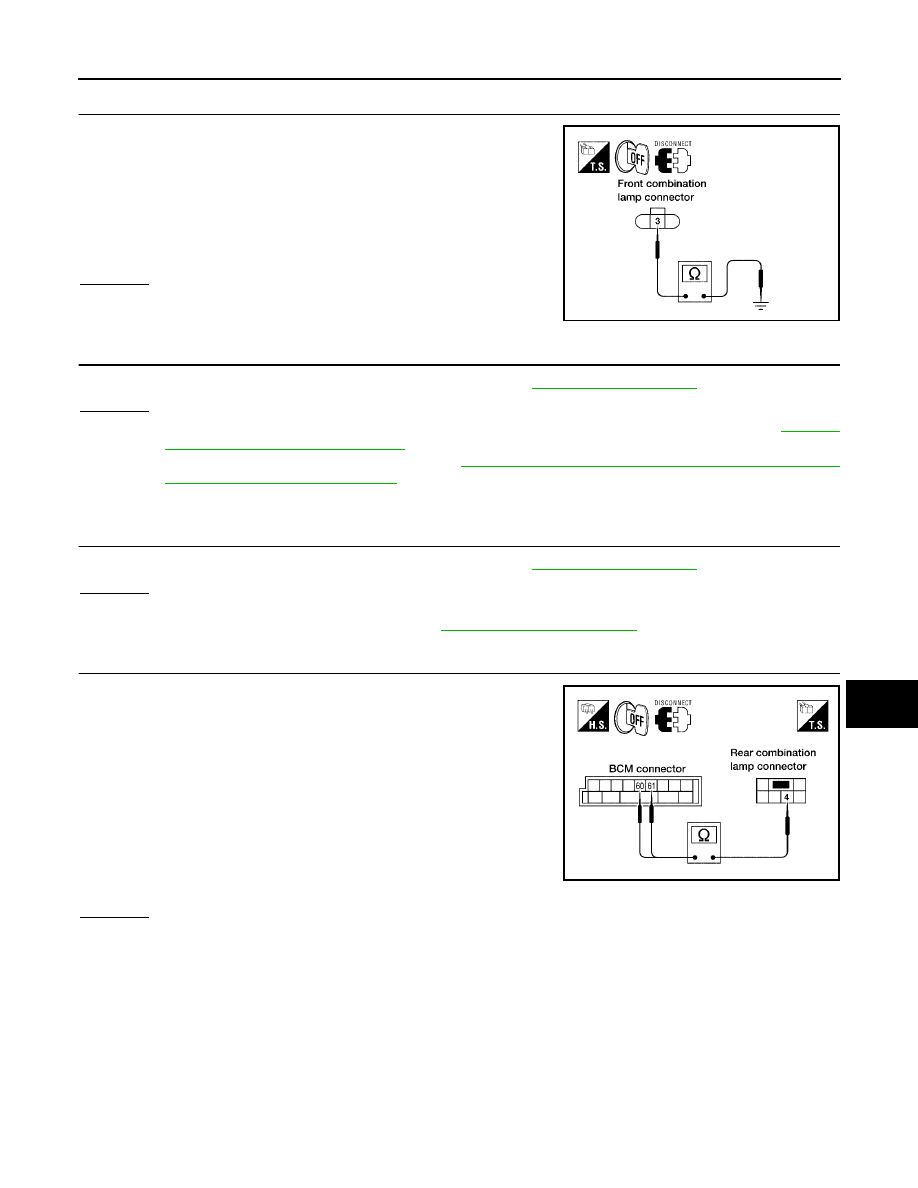

CHECK TURN SIGNAL LAMPS CIRCUIT

1.

Disconnect BCM connector and rear combination lamp connec-
tor.

2.

Check continuity between BCM harness connector M20 terminal
61 and rear combination lamp RH harness connector B105 ter-
minal 4.

3.

Check continuity between BCM harness connector M20 terminal
60 and rear combination lamp LH harness connector B35 termi-
nal 4.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

3 - Ground

: Continuity should exist.

3 - Ground

: Continuity should exist.

WKIA3309E

61 - 4

: Continuity should exist.

60 - 4

: Continuity should exist.

WKIA3310E

LT-86

TURN SIGNAL AND HAZARD WARNING LAMPS

2005 Pathfinder

3.

CHECK GROUND CIRCUIT

Check continuity between rear combination lamp harness connector
B35 (LH) and B105 (RH) terminal 5 and ground.

OK or NG

OK

>> Check rear combination lamp connector for proper con-

nection. Repair as necessary.

NG

>> Repair harness or connector.

Hazard Warning Lamp Does Not Operate But Turn Signal Lamps Operate

EKS009LG

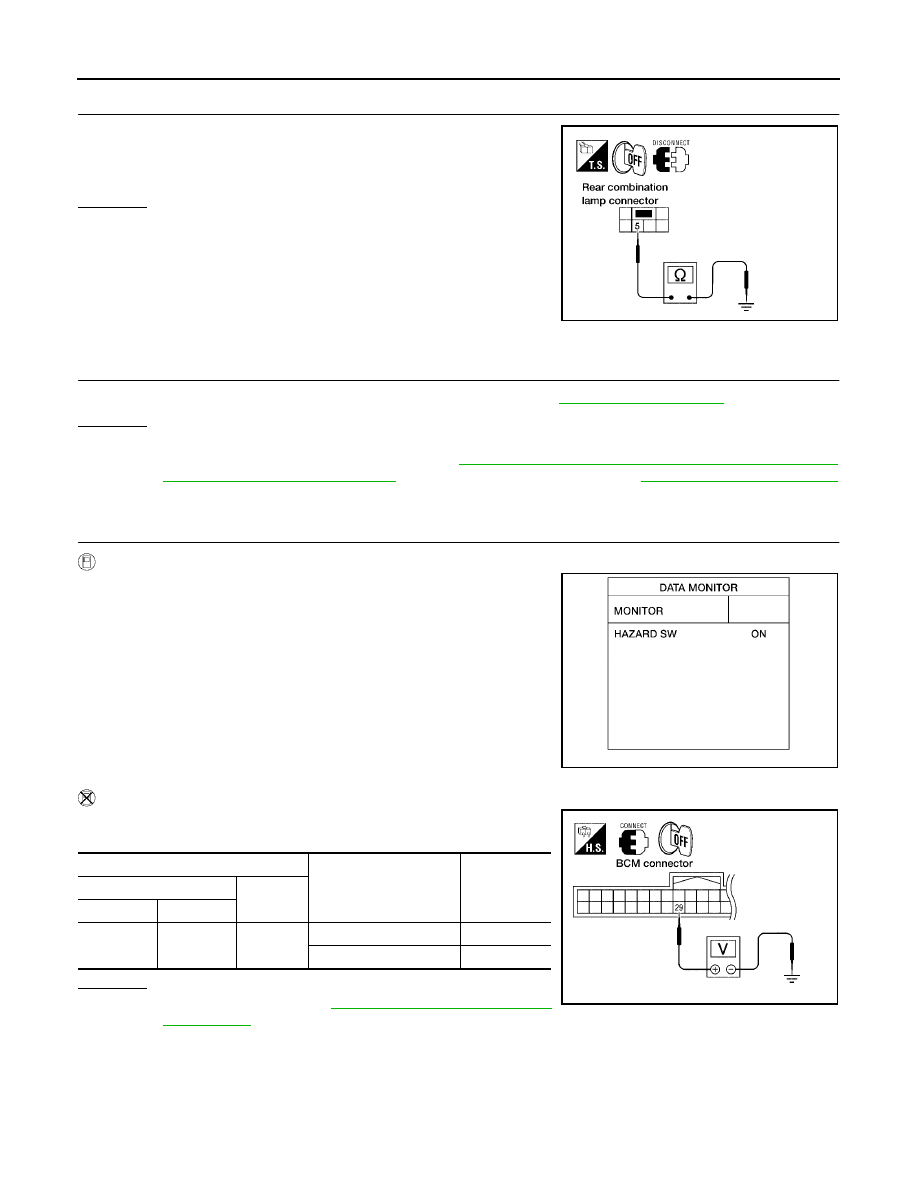

1.

CHECK BULB

Make sure bulb standard of each turn signal lamp is correct. Refer to

LT-163, "Exterior Lamp"

.

OK or NG

OK

>> GO TO 2.

NG

>> Replace turn signal lamp bulb. Refer to

LT-28, "REMOVAL AND INSTALLATION OF FRONT

TURN SIGNAL/PARKING LAMP"

for front turn signal bulb. Refer to

LT-120, "Bulb Replacement"

for rear turn signal bulb.

2.

CHECK HAZARD SWITCH INPUT SIGNAL

With CONSULT-II

Select "BCM" on CONSULT-II. With "FLASHER" data monitor, make
sure "HAZARD SW" turns ON-OFF linked with operation of hazard
switch.

Without CONSULT-II

Check voltage between BCM harness connector M18 terminal 29
and ground.

OK or NG

OK

>> Replace BCM. Refer to

BCS-19, "Removal and Installa-

tion of BCM"

.

NG

>> GO TO 3.

5 - Ground

: Continuity should exist.

WKIA3311E

When hazard switch is in
ON position

: HAZARD SW ON

SKIA4500E

Terminals

Condition

Voltage

(Approx.)

(+)

(–)

Connector

Terminal

M18

29

Ground

Hazard switch is ON

0V

Hazard switch is OFF

5V

WKIA1969E

TURN SIGNAL AND HAZARD WARNING LAMPS

LT-87

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

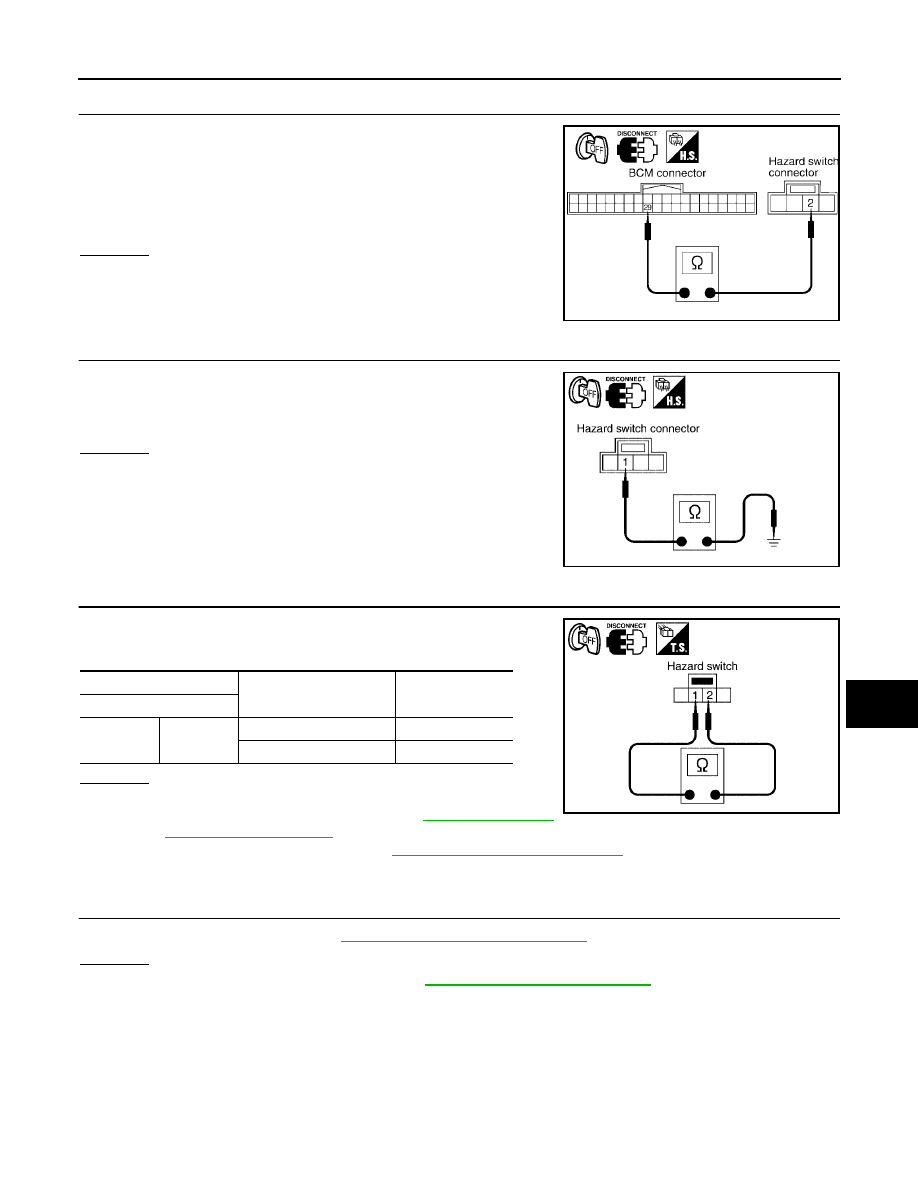

3.

CHECK HAZARD SWITCH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect BCM connector and hazard switch connector.

3.

Check continuity between BCM harness connector M18 terminal
29 and hazard switch harness connector M55 terminal 2.

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness or connector.

4.

CHECK GROUND

Check continuity between hazard switch harness connector M55 ter-
minal 1 and ground.

OK or NG

OK

>> GO TO 5.

NG

>> Repair harness or connector.

5.

CHECK HAZARD SWITCH

1.

Disconnect hazard switch connector.

2.

Check continuity of hazard switch.

OK or NG

OK

>> Replace BCM if turn signal lamps does not work after

setting the connector again. Refer to

BCS-19, "Removal

and Installation of BCM"

.

NG

>> Replace hazard switch. Refer to

LT-90, "Removal and Installation"

.

Turn Signal Indicator Lamp Does Not Operate

EKS009LH

1.

CHECK CAN COMMUNICATION SYSTEM

Check CAN communication. Refer to

LAN-24, "CAN COMMUNICATION"

.

OK or NG

OK

>> Replace combination meter. Refer to

IP-13, "COMBINATION METER"

.

NG

>> Repair as necessary.

29 - 2

: Continuity should exist.

SKIA5912E

1 - Ground

: Continuity should exist.

SKIA8972E

Terminal

Condition

Continuity

Hazard switch

2

1

Hazard switch is ON

Yes

Hazard switch is OFF

No

PKIA4601E

LT-88

TURN SIGNAL AND HAZARD WARNING LAMPS

2005 Pathfinder

Bulb Replacement (Front Turn Signal Lamp)

EKS009LI

Refer to

LT-28, "REMOVAL AND INSTALLATION OF FRONT TURN SIGNAL/PARKING LAMP"

.

Bulb Replacement (Rear Turn Signal Lamp)

EKS009LJ

Refer to

LT-120, "Bulb Replacement"

in REAR COMBINATION LAMP.

Removal and Installation of Front Turn Signal Lamp

EKS009LK

Refer to

LT-29, "Removal and Installation"

.

Removal and Installation of Rear Turn Signal Lamp

EKS009LL

Refer to

LT-120, "Removal and Installation"

in REAR COMBINATION LAMP.

LIGHTING AND TURN SIGNAL SWITCH

LT-89

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

LIGHTING AND TURN SIGNAL SWITCH

PFP:25540

Removal and Installation

EKS009LM

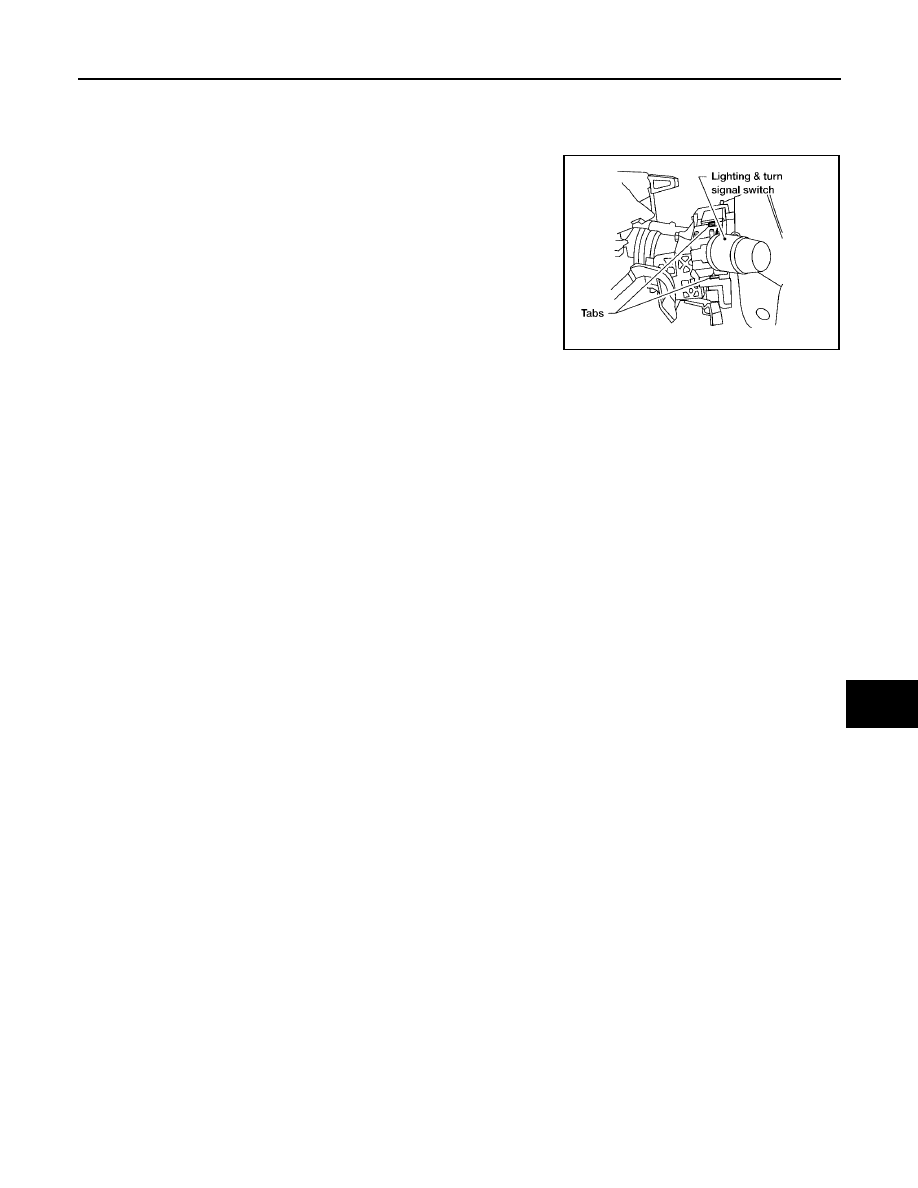

REMOVAL

1.

Remove steering column cover.

2.

Disconnect the lighting and turn signal switch connector.

3.

While pressing tabs, pull lighting and turn signal switch toward
driver door and release from the steering column.

INSTALLATION

Installation is in the reverse order of removal.

LKIA0013E

LT-90

HAZARD SWITCH

2005 Pathfinder

HAZARD SWITCH

PFP:25290

Removal and Installation

EKS009LN

REMOVAL

1.

Remove cluster lid C. Refer to

IP-11, "CLUSTER LID C"

.

2.

Disconnect the hazard switch connector.

3.

Remove the screws and remove the hazard switch.

INSTALLATION

Installation is in the reverse order of removal.

LKIA0575E

COMBINATION SWITCH

LT-91

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

COMBINATION SWITCH

PFP:25567

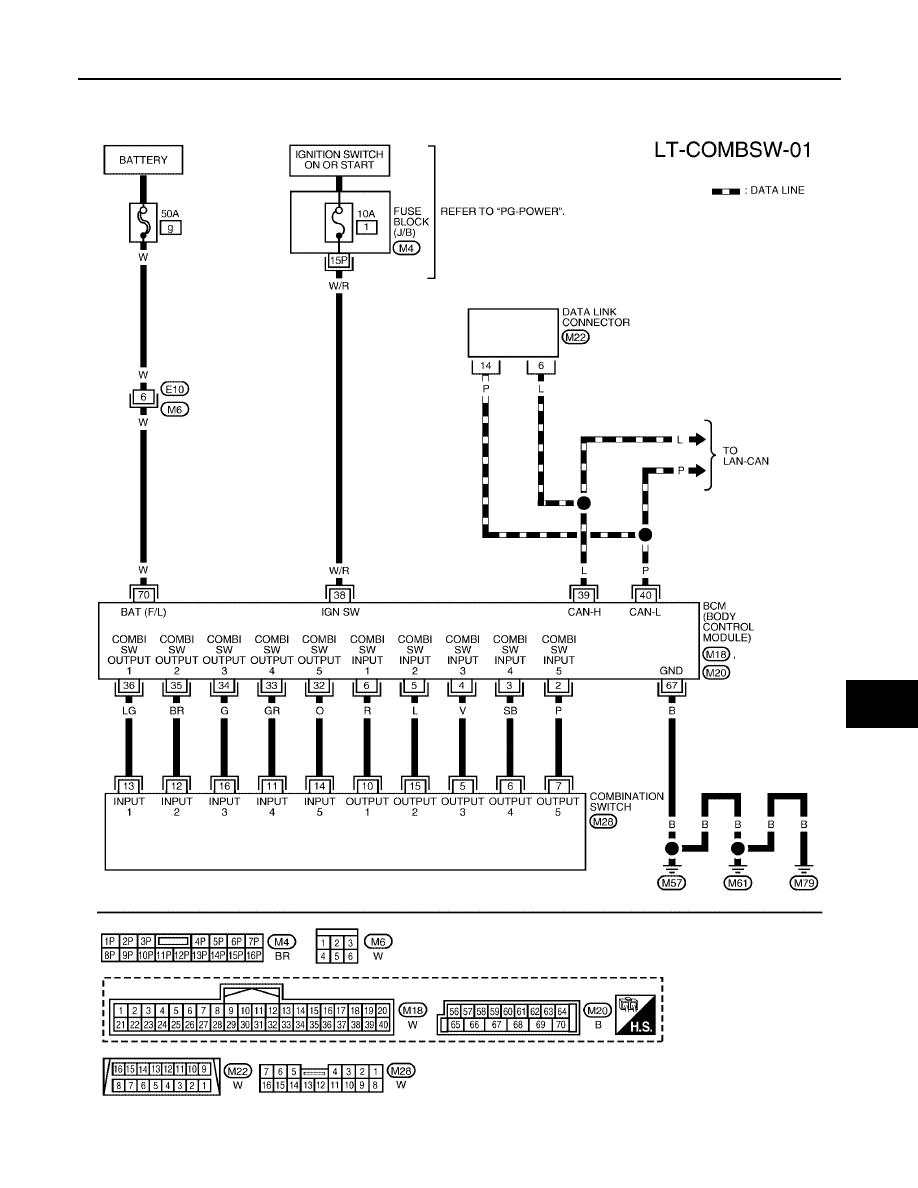

Wiring Diagram — COMBSW —

EKS009LO

WKWA2034E

LT-92

COMBINATION SWITCH

2005 Pathfinder

Combination Switch Reading Function

EKS009LP

For details, refer to

BCS-3, "COMBINATION SWITCH READING FUNCTION"

.

CONSULT-II Function (BCM)

EKS009LQ

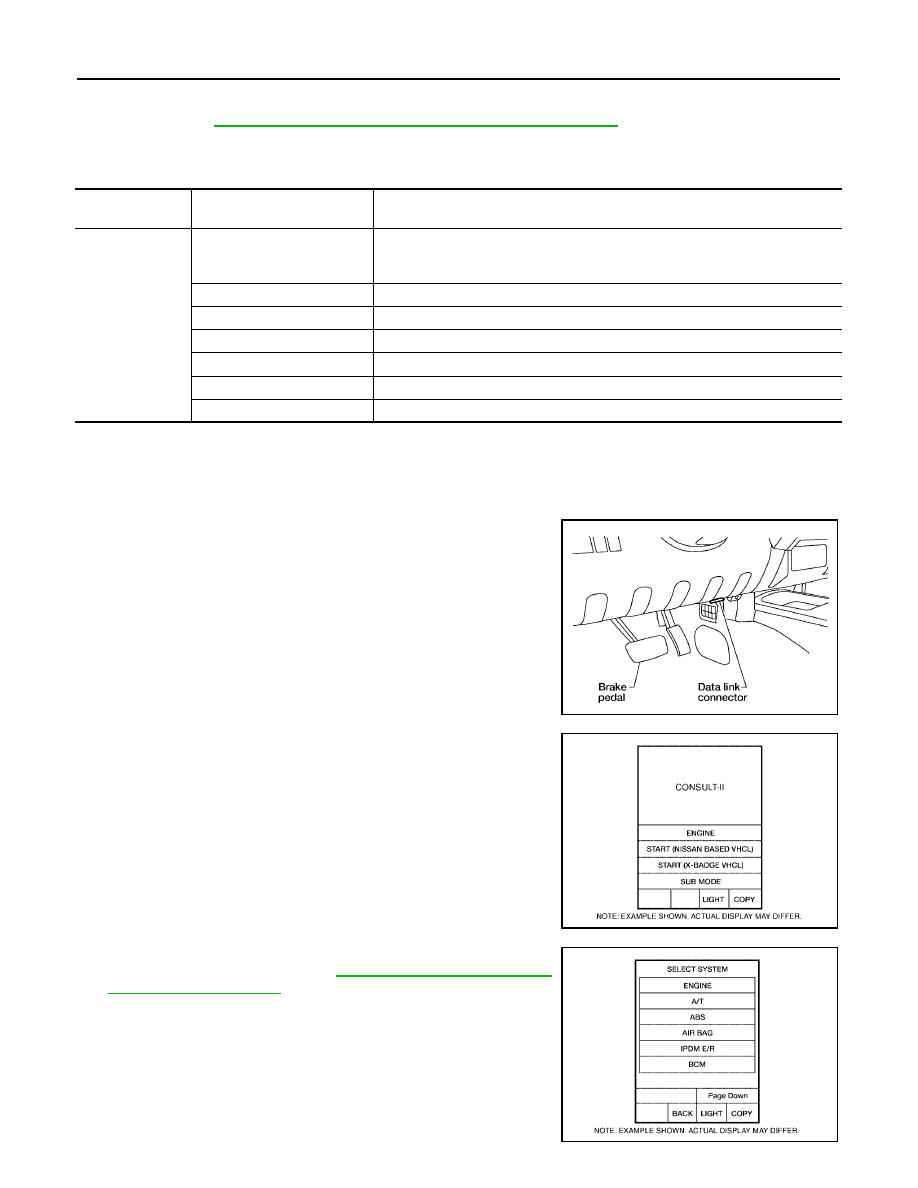

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT-II OPERATION

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carries out CAN communication.

1.

With the ignition switch OFF, connect CONSULT-II and CON-
SULT-II CONVERTER to the data link connector, then turn igni-
tion switch ON.

2.

Touch "START (NISSAN BASED VHCL)".

3.

Touch "BCM" on "SELECT SYSTEM" screen.
If "BCM" is not indicated, go to

GI-38, "CONSULT-II Data Link

Connector (DLC) Circuit"

.

BCM diagnostic

test item

Diagnostic mode

Description

Inspection by part

WORK SUPPORT

Supports inspections and adjustments. Commands are transmitted to the BCM
for setting the status suitable for required operation, input/output signals are
received from the BCM and received data is displayed.

DATA MONITOR

Displays BCM input/output data in real time.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive signal to them.

SELF-DIAG RESULTS

Displays BCM self-diagnosis results.

CAN DIAG SUPPORT MNTR

The result of transmit/receive diagnosis of CAN communication can be read.

ECU PART NUMBER

BCM part number can be read.

CONFIGURATION

Performs BCM configuration read/write functions.

BBIA0538E

BCIA0029E

BCIA0030E
