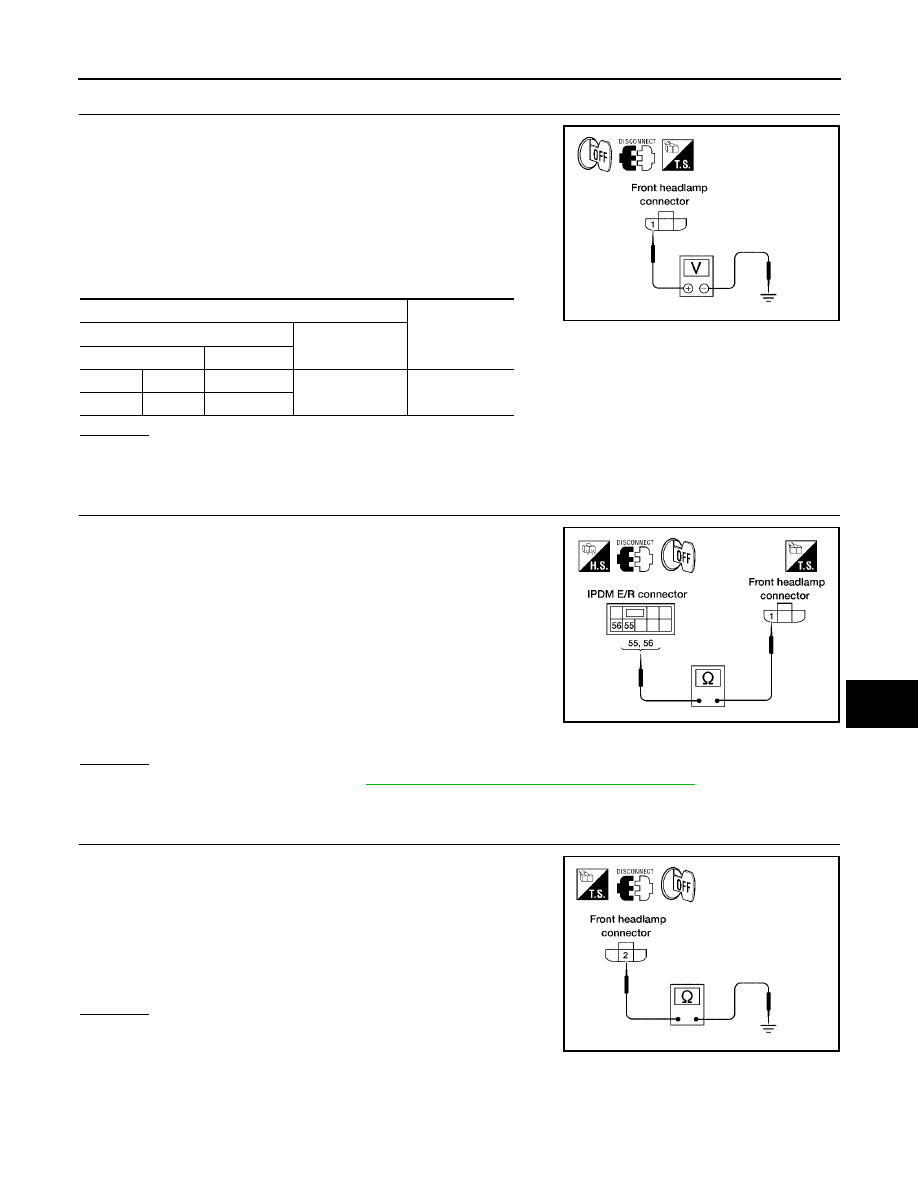

HEADLAMP (FOR USA)

LT-21

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

4.

CHECK HEADLAMP INPUT SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect front headlamp RH and LH connectors.

3.

Select "IPDM E/R" on CONSULT-II, and select "ACTIVE TEST"
on "SELECT DIAG MODE" screen.

4.

Select "EXTERNAL LAMPS" on "SELECT TEST ITEM" screen.

5.

Touch "HI" on "ACTIVE TEST" screen.

6.

When headlamp high beam is operating, check voltage between
front headlamp RH and LH harness connector and ground.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 5.

5.

CHECK HEADLAMP CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect IPDM E/R connector.

3.

Check continuity between IPDM E/R harness connector E123
terminal 56 and front headlamp RH harness connector E107 ter-
minal 1.

4.

Check continuity between IPDM E/R harness connector E123
terminal 55 and front headlamp LH harness connector E11 ter-
minal 1.

OK or NG

OK

>> Replace IPDM E/R. Refer to

PG-28, "Removal and Installation of IPDM E/R"

.

NG

>> Repair harness or connector.

6.

CHECK HEADLAMP GROUND

1.

Check continuity between front headlamp RH harness connec-
tor E107 terminal 2 and ground.

2.

Check continuity between front headlamp LH harness connector
E11 terminal 2 and ground.

OK or NG

OK

>> Check front headlamp connector for damage or poor

connection. Repair as necessary.

NG

>> Repair harness or connector.

Terminals

Voltage

(+)

(–)

Connector

Terminal

RH

E107

1

Ground

Battery voltage

LH

E11

1

WKIA3497E

56 - 1

: Continuity should exist.

55 - 1

: Continuity should exist.

WKIA3498E

2 - Ground

: Continuity should exist.

2 - Ground

: Continuity should exist.

WKIA3499E

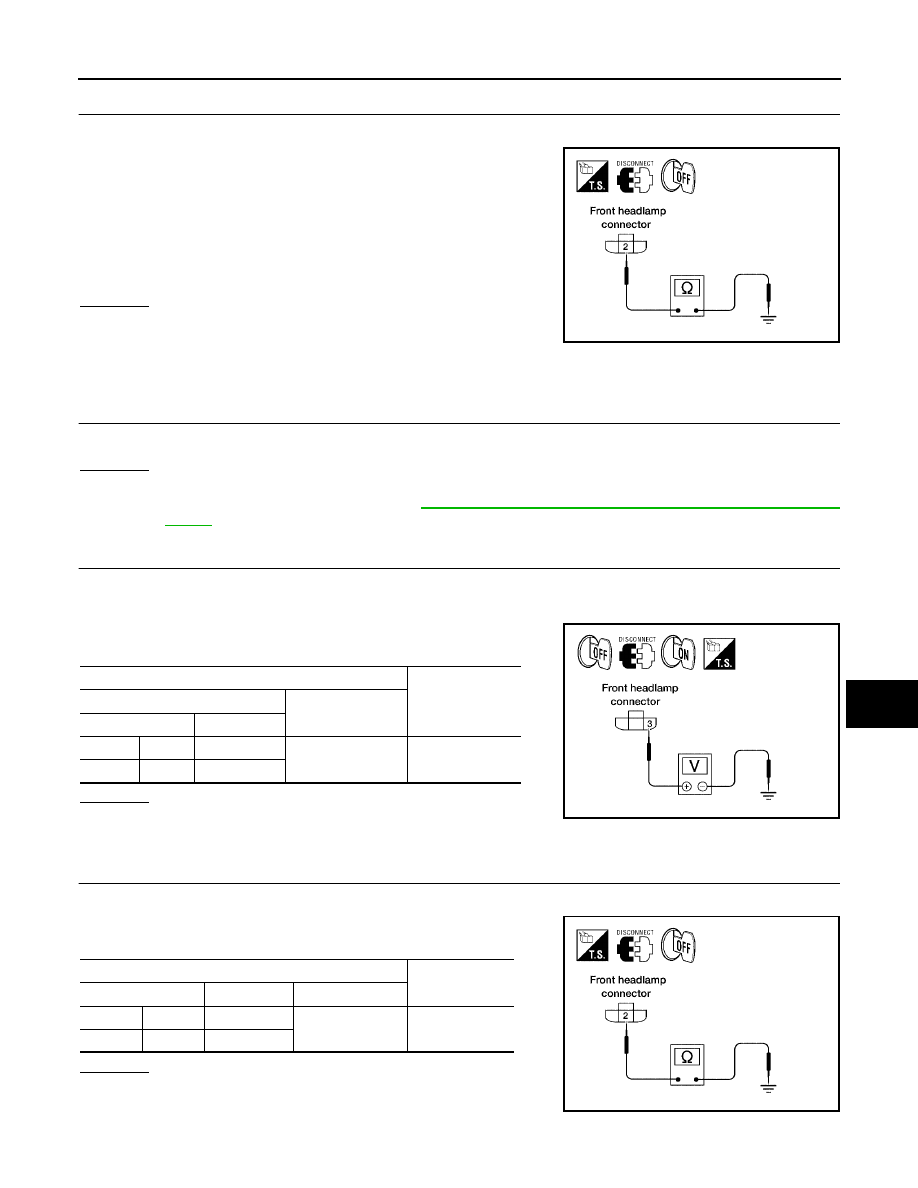

LT-22

HEADLAMP (FOR USA)

2005 Pathfinder

Headlamp HI Does Not Illuminate (One Side)

EKS009JP

1.

BULB INSPECTION

Inspect inoperative headlamp bulb.

OK or NG

OK

>> GO TO 2.

NG

>> Replace headlamp bulb. Refer to

LT-28, "REMOVAL AND INSTALLATION OF HEADLAMP

BULB"

.

2.

CHECK POWER TO HEADLAMP

1.

Disconnect inoperative headlamp connector.

2.

Turn the high beam headlamps ON.

3.

Check voltage between inoperative headlamp terminal and
ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 4.

3.

CHECK HEADLAMP GROUND

1.

Turn the high beam headlamps OFF.

2.

Check continuity between inoperative headlamp connector and
ground.

OK or NG

OK

>> Check front headlamp connector for damage or poor

connection. Repair as necessary.

NG

>> Repair open circuit in harness between inoperative

headlamp and ground.

Terminals

Voltage

(Approx.)

(+)

(–)

Connector

Terminal

RH

E107

1

Ground

Battery voltage

LH

E11

1

WKIA3497E

Terminals

Continuity

Connector

Terminal

RH

E107

2

Ground

Yes

LH

E11

2

WKIA3499E

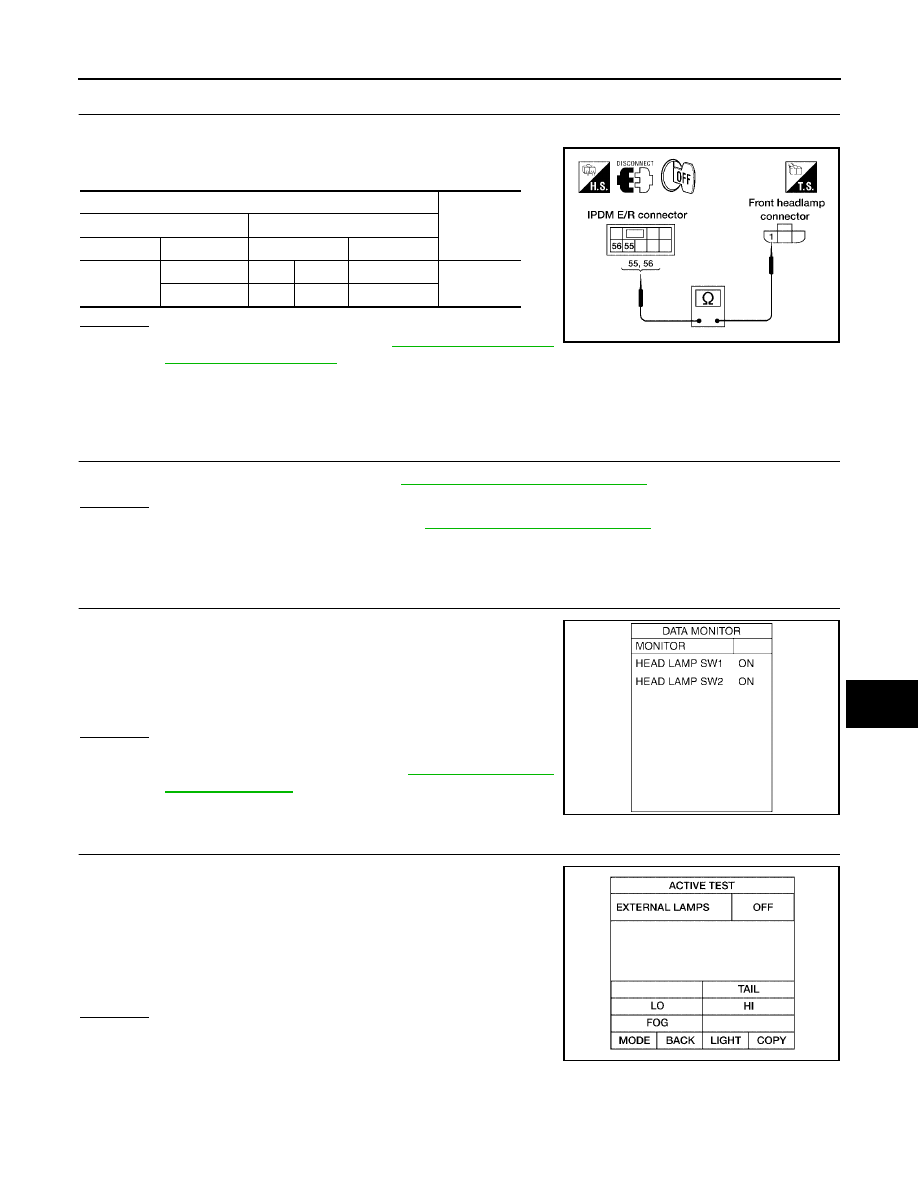

HEADLAMP (FOR USA)

LT-23

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

4.

INSPECTION BETWEEN IPDM E/R AND HEADLAMPS

1.

Disconnect IPDM E/R connector and inoperative headlamp connector.

2.

Check continuity between harness connector terminals of IPDM
E/R and harness connector terminals of inoperative headlamp.

OK or NG

OK

>> Replace IPDM E/R. Refer to

PG-28, "Removal and

Installation of IPDM E/R"

.

NG

>> Check for short and open circuits in harness between IPDM E/R and front headlamps. Repair as

necessary.

High Beam Indicator Lamp Does Not Illuminate

EKS009JQ

1.

BULB INSPECTION

Inspect CAN communication system. Refer to

LAN-24, "CAN COMMUNICATION"

.

OK or NG

OK

>> Replace combination meter. Refer to

IP-13, "COMBINATION METER"

.

NG

>> Repair as necessary.

Headlamp LO Does Not Illuminate (Both Sides)

EKS009JR

1.

CHECK COMBINATION SWITCH INPUT SIGNAL

Select "BCM" on CONSULT-II. With "HEAD LAMP" data monitor,
make sure "HEAD LAMP SW 1" and "HEAD LAMP SW 2" turns ON-
OFF linked with operation of lighting switch.

OK or NG

OK

>> GO TO 2.

NG

>> Check lighting switch. Refer to

LT-94, "Combination

Switch Inspection"

.

2.

HEADLAMP ACTIVE TEST

1.

Select "IPDM E/R" on CONSULT-II, and select "ACTIVE TEST"
on "SELECT DIAG MODE" screen.

2.

Select "EXTERNAL LAMPS" on "SELECT TEST ITEM" screen.

3.

Touch "LO" on "ACTIVE TEST" screen.

4.

Make sure headlamp low beam operates.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 4.

Terminals

Continuity

IPDM E/R

Front headlamp

Connector

Terminal

Connector

Terminal

E123

56

RH

E107

1

Yes

55

LH

E11

1

WKIA3498E

When lighting switch is in
2ND position

: HEAD LAMP SW 1 ON
: HEAD LAMP SW 2 ON

SKIA4194E

Headlamp low beam should operate.

WKIA1438E

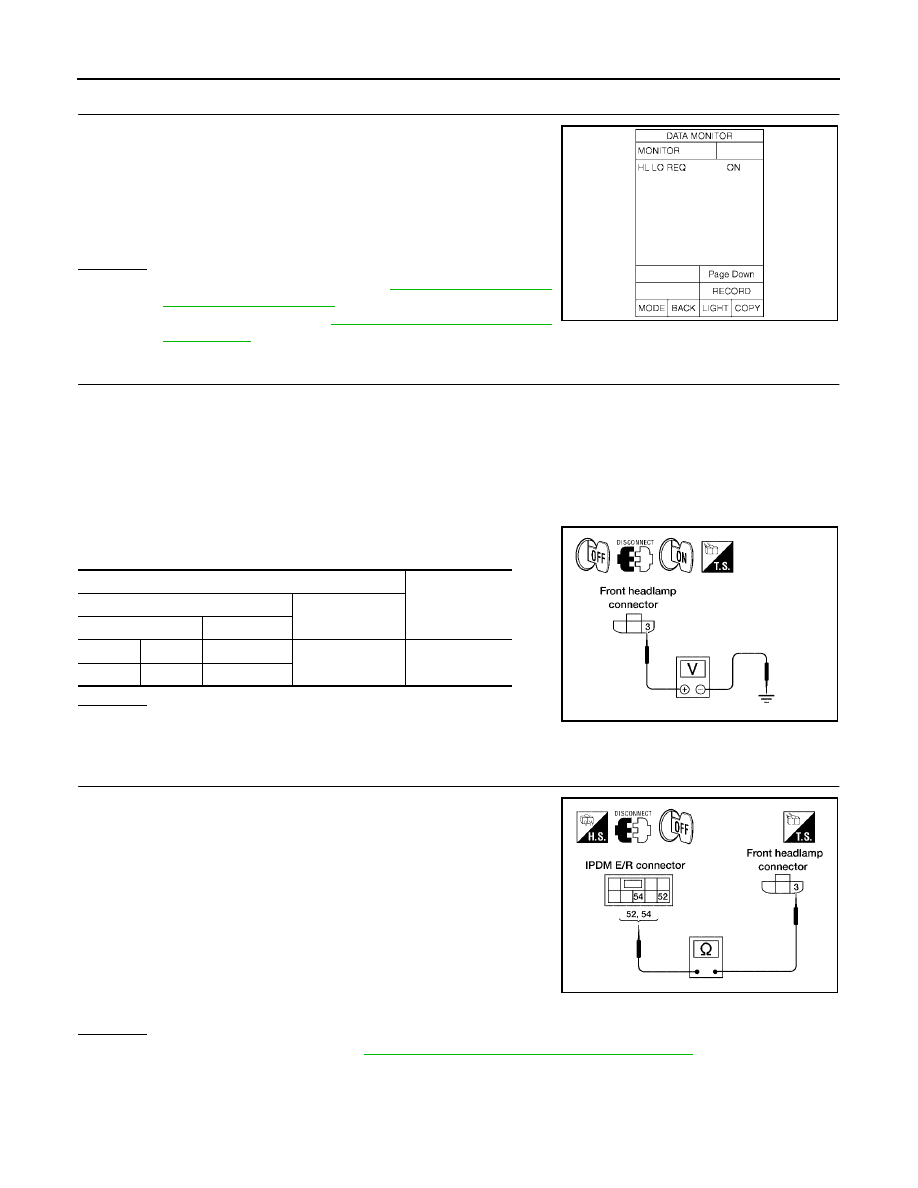

LT-24

HEADLAMP (FOR USA)

2005 Pathfinder

3.

CHECK IPDM E/R

1.

Select "IPDM E/R" on CONSULT-II, and select "DATA MONI-
TOR" on "SELECT DIAG MODE" screen.

2.

Make sure "HL LO REQ" turns ON when lighting switch is in
2ND position.

OK or NG

OK

>> Replace IPDM E/R. Refer to

PG-28, "Removal and

Installation of IPDM E/R"

.

NG

>> Replace BCM. Refer to

BCS-19, "Removal and Installa-

tion of BCM"

.

4.

CHECK HEADLAMP INPUT SIGNAL

1.

Turn ignition switch OFF.

2.

Disconnect front headlamp RH and LH connectors.

3.

Turn ignition switch ON.

4.

Select "IPDM E/R" on CONSULT-II, and select "ACTIVE TEST" on "SELECT DIAG MODE" screen.

5.

Select "EXTERNAL LAMPS" on "SELECT TEST ITEM" screen.

6.

Touch "LO" on "ACTIVE TEST" screen.

7.

When headlamp low beam is operating, check voltage between
front headlamp RH and LH harness connector and ground.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 5.

5.

CHECK HEADLAMP CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect IPDM E/R connector.

3.

Check continuity between IPDM E/R harness connector E123
terminal 54 and front headlamp RH harness connector E107 ter-
minal 3.

4.

Check continuity between IPDM E/R harness connector E123
terminal 52 and front headlamp LH harness connector E11 ter-
minal 3.

OK or NG

OK

>> Replace IPDM E/R. Refer to

PG-28, "Removal and Installation of IPDM E/R"

.

NG

>> Repair harness or connector.

When lighting switch is in
2ND position

: HL LO REQ ON

SKIA5780E

Terminals

Voltage

(+)

(–)

Connector

Terminal

RH

E107

3

Ground

Battery voltage

LH

E11

3

WKIA3500E

54 - 3

: Continuity should exist.

52 - 3

: Continuity should exist.

WKIA3501E

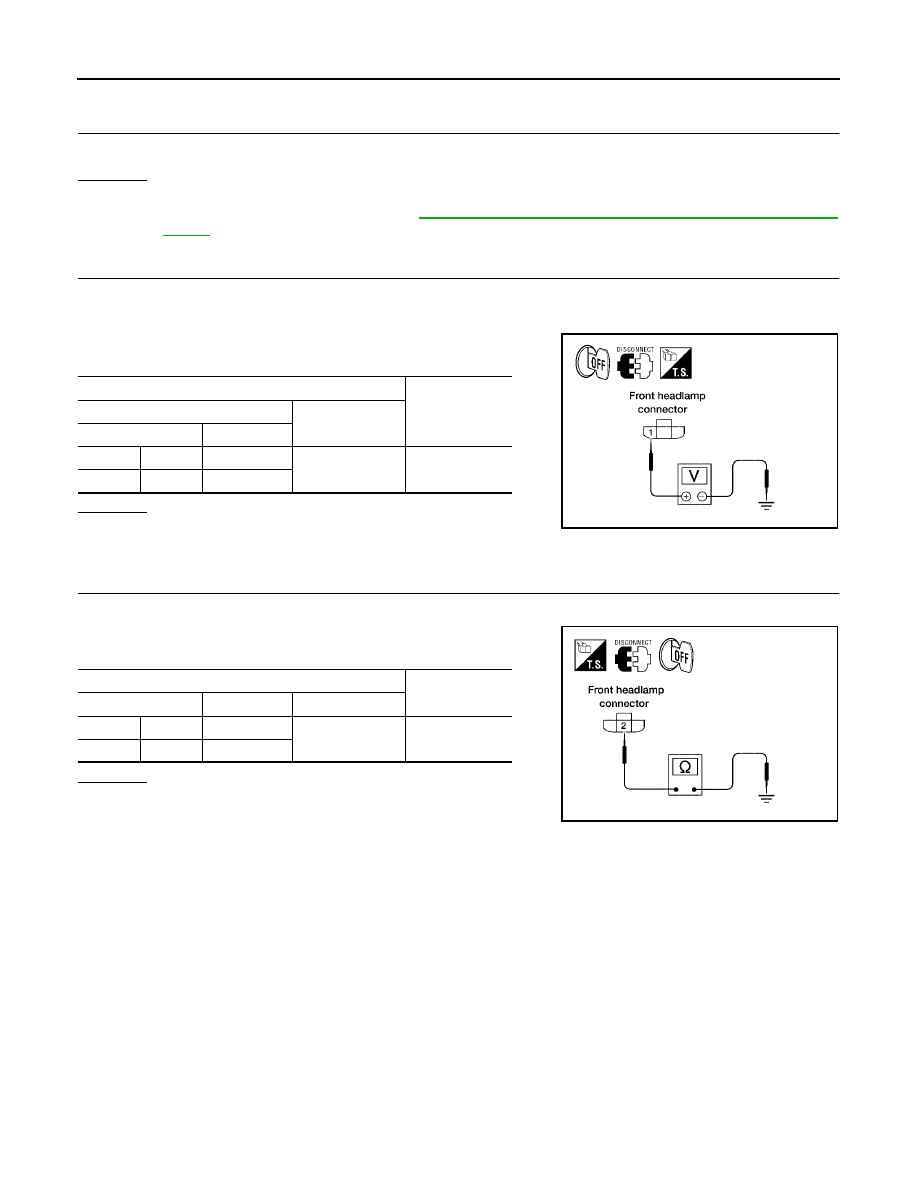

HEADLAMP (FOR USA)

LT-25

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

6.

CHECK HEADLAMP GROUND

1.

Turn ignition switch OFF.

2.

Check continuity between front headlamp RH harness connec-
tor E107 terminal 2 and ground.

3.

Check continuity between front headlamp LH harness connector
E11 terminal 2 and ground.

OK or NG

OK

>> Check front headlamp connector for damage or poor

connection. Repair as necessary.

NG

>> Repair harness or connector.

Headlamp LO Does Not Illuminate (One Side)

EKS009JS

1.

BULB INSPECTION

Inspect inoperative headlamp bulb.

OK or NG

OK

>> GO TO 2.

NG

>> Replace headlamp bulb. Refer to

LT-28, "REMOVAL AND INSTALLATION OF HEADLAMP

BULB"

.

2.

CHECK POWER TO HEADLAMP

1.

Disconnect inoperative headlamp connector.

2.

Turn the low beam headlamps ON.

3.

Check voltage between inoperative headlamp connector termi-
nal and ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 4.

3.

CHECK HEADLAMP GROUND

1.

Turn the low beam headlamps OFF.

2.

Check continuity between inoperative headlamp connector ter-
minal and ground.

OK or NG

OK

>> Check front headlamp and IPDM E/R connector. Repair

as necessary.

NG

>> Repair open circuit in harness between inoperative

headlamp and ground.

2 - Ground

: Continuity should exist.

2 - Ground

: Continuity should exist.

WKIA3499E

Terminals

Voltage

(Approx.)

(+)

(–)

Connector

Terminal

RH

E107

3

Ground

Battery voltage

LH

E11

3

WKIA3500E

Terminals

Continuity

Connector

Terminal

RH

E107

2

Ground

Yes

LH

E11

2

WKIA3499E

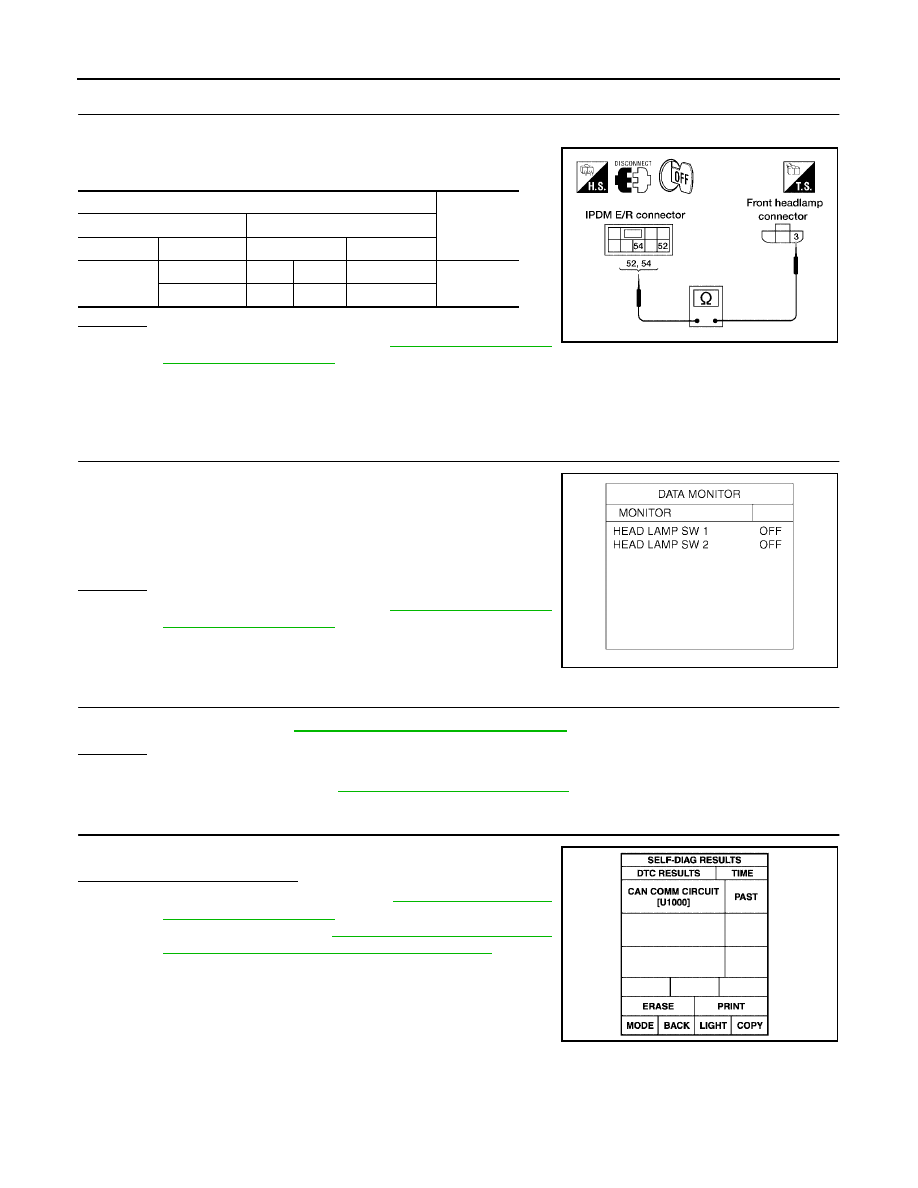

LT-26

HEADLAMP (FOR USA)

2005 Pathfinder

4.

INSPECTION BETWEEN IPDM E/R AND HEADLAMPS

1.

Disconnect IPDM E/R connector.

2.

Check continuity between harness connector terminals of IPDM
E/R harness connector terminals of inoperative headlamp.

OK or NG

OK

>> Replace IPDM E/R. Refer to

PG-28, "Removal and

Installation of IPDM E/R"

.

NG

>> Check for short and open circuits in harness between IPDM E/R and headlamps. Repair as nec-

essary.

Headlamps Do Not Turn OFF

EKS009JT

1.

CHECK COMBINATION SWITCH INPUT SIGNAL

Select "BCM" on CONSULT-II. With "HEAD LAMP" data monitor,
make sure "HEAD LAMP SW 1" and "HEAD LAMP SW 2" turns ON-
OFF linked with operation of lighting switch.

OK or NG

OK

>> Replace IPDM E/R. Refer to

PG-28, "Removal and

Installation of IPDM E/R"

.

NG

>> GO TO 2.

2.

CHECK LIGHTING SWITCH

Check lighting switch. Refer to

LT-94, "Combination Switch Inspection"

.

OK or NG

OK

>> GO TO 3.

NG

>> Replace switch. Refer to

LT-96, "Removal and Installation"

.

3.

CHECKING CAN COMMUNICATIONS BETWEEN BCM AND IPDM E/R

Select "BCM" on CONSULT-II and perform self-diagnosis for BCM.

Display of self-diagnosis results

NO DTC>> Replace IPDM E/R. Refer to

PG-28, "Removal and

Installation of IPDM E/R"

.

CAN COMM CIRCUIT>> Refer to

BCS-13, "CAN Communication

Inspection Using CONSULT-II (Self-Diagnosis)"

.

Terminals

Continuity

IPDM E/R

Front headlamp

Connector

Terminal

Connector

Terminal

E123

54

RH

E107

3

Yes

52

LH

E11

3

WKIA3501E

When lighting switch is in
OFF position

: HEAD LAMP SW 1 OFF
: HEAD LAMP SW 2 OFF

SKIA5200E

SKIA1039E

HEADLAMP (FOR USA)

LT-27

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

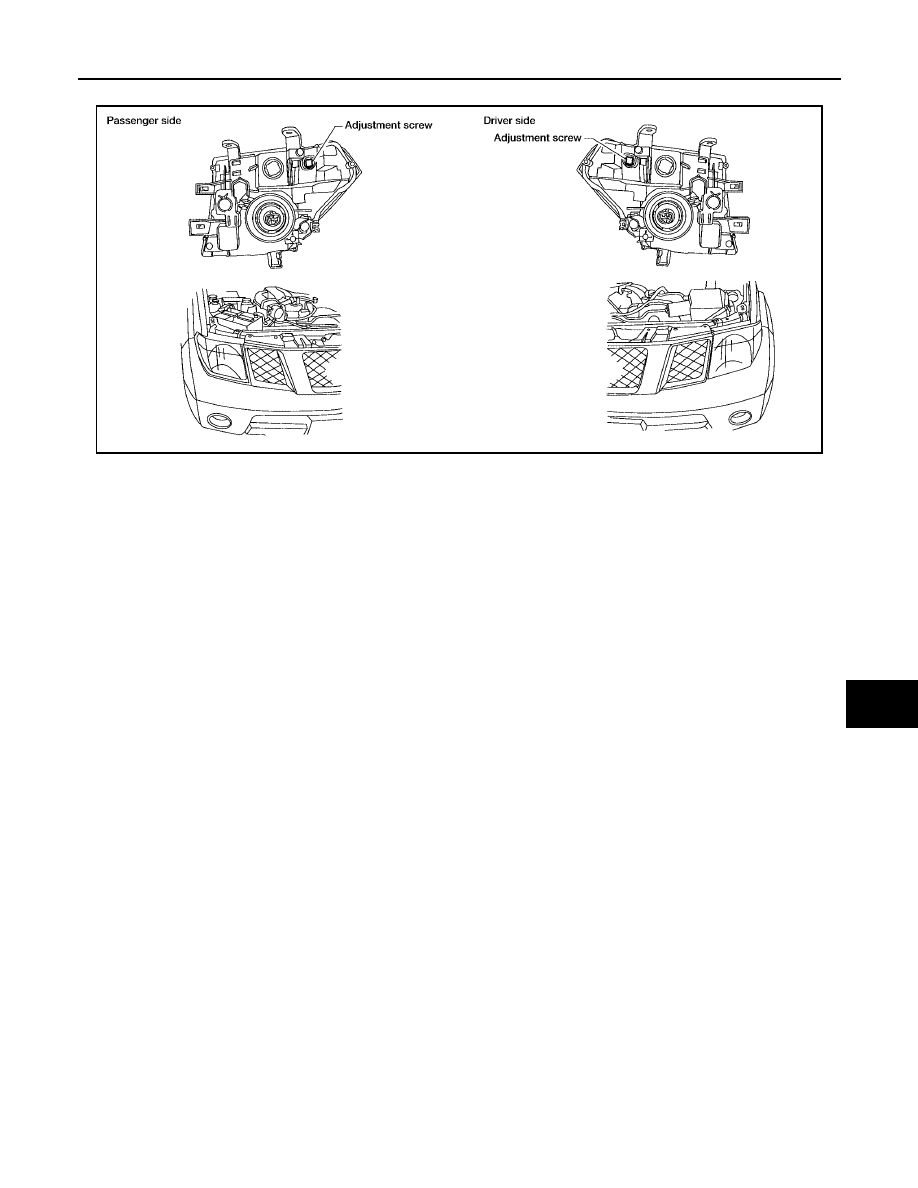

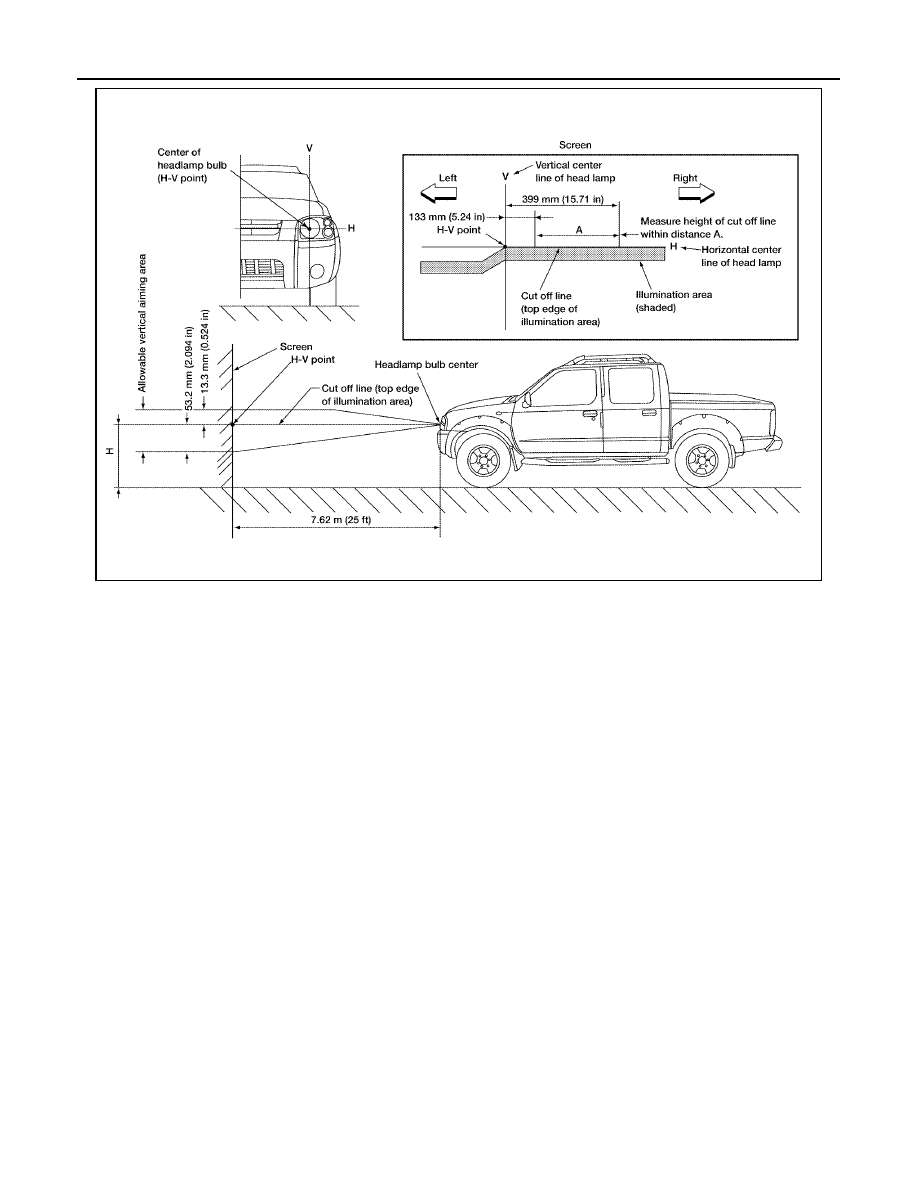

Aiming Adjustment

EKS009JU

For details, refer to the regulations in your state.
When performing front headlamp aiming adjustment, use an aiming wall screen.
Before performing aiming adjustment, check the following.

1.

Check all tires and adjust to correct pressure.

2.

Place vehicle and screen on a level surface.

3.

Be sure there is no additional load in vehicle other than the driver (or equivalent weight placed in driver's
position). Coolant and engine oil filled to correct level, and fuel tank full.

4.

Confirm spare tire, jack and tools are properly stowed.

LOW BEAM AND HIGH BEAM

NOTE:
By regulation, no means for horizontal aim adjustment is provided from the factory; only vertical aim is adjust-
able.

1.

Turn headlamp low beam on.

2.

Use adjustment screw to perform aiming adjustment.

●

Cover the opposite lamp and ensure fog lamps, if equipped, are turned off.

CAUTION:

Do not tighten adjustment screw beyond a torque of 1.67 N·m (17 kg-cm, 14.8 in-lb) or damage
may occur.

3.

Adjust beam pattern until cut-off line (top edge of illumination area) is positioned at same height off ground
as bulb center (on H-line). Measure cut-off line within distance A on H-line. See aiming chart below.

LKIA0568E

LT-28

HEADLAMP (FOR USA)

2005 Pathfinder

If the vehicle front body has been repaired and/or the headlamp assembly has been replaced, check aiming.
Use the aiming chart shown in the figure.

●

Basic illuminating area for adjustment should be within the range shown on the aiming chart.
Adjust front headlamps accordingly.

Bulb Replacement

EKS009JV

REMOVAL AND INSTALLATION OF HEADLAMP BULB
Removal

NOTE:
Reach through engine room for bulb replacement access.

CAUTION:

Grasp only the plastic base when handling the bulb. Never touch the glass envelope.

1.

Turn front headlamp switch OFF.

2.

Disconnect the electrical connector.

3.

Rotate the headlamp bulb retaining ring counterclockwise and remove.

4.

Pull the headlamp bulb straight out from the headlamp assembly.

NOTE:
Remove the headlamp bulb from the headlamp assembly just before a replacement bulb is installed. Dust,
moisture, foreign materials, etc. entering headlamp body may affect performance.

Installation

Installation is in the reverse order of removal.

REMOVAL AND INSTALLATION OF FRONT TURN SIGNAL/PARKING LAMP
Removal

NOTE:
Reach through engine room for bulb replacement access.

1.

Turn the bulb socket counterclockwise to unlock it.

2.

Pull the bulb to remove it from the socket.

WEL536A
