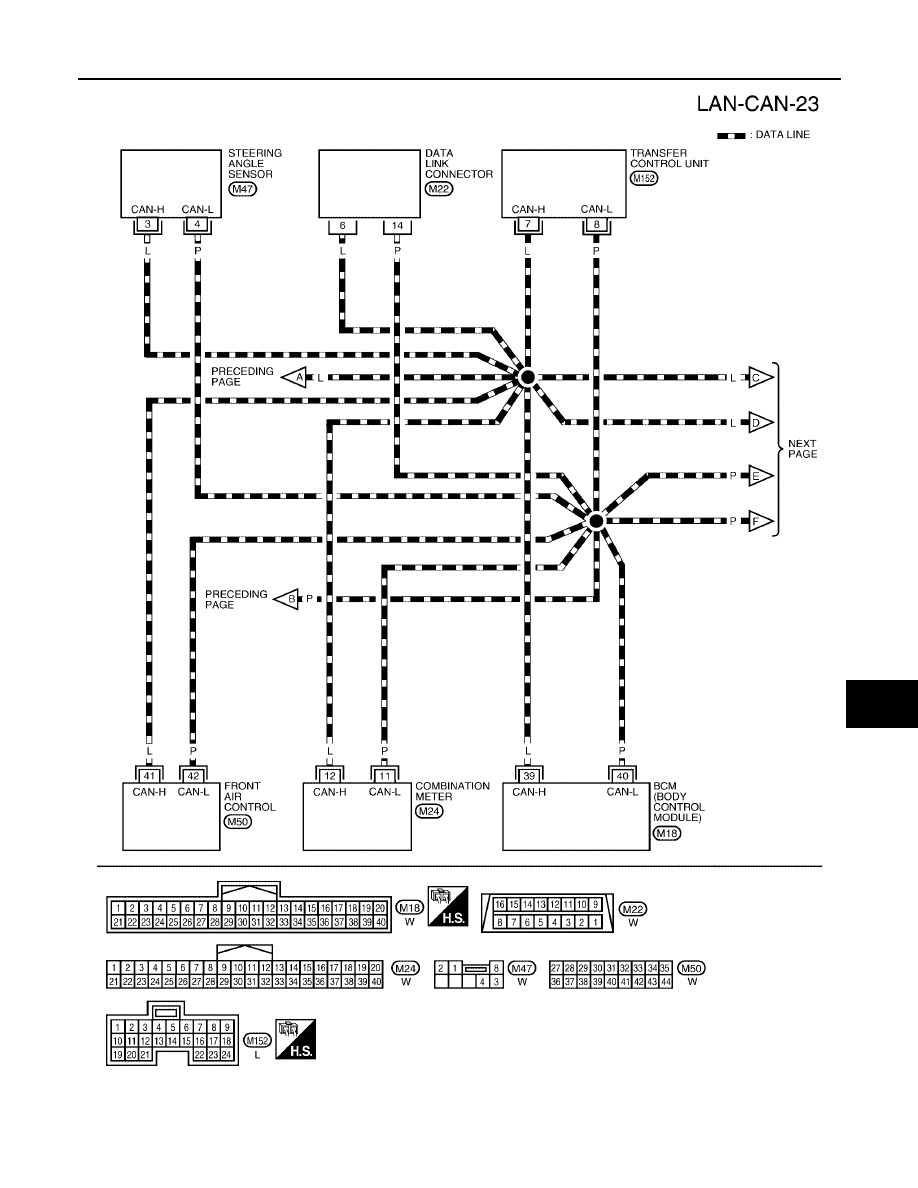

CAN SYSTEM (TYPE 8)

LAN-259

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

BKWA0355E

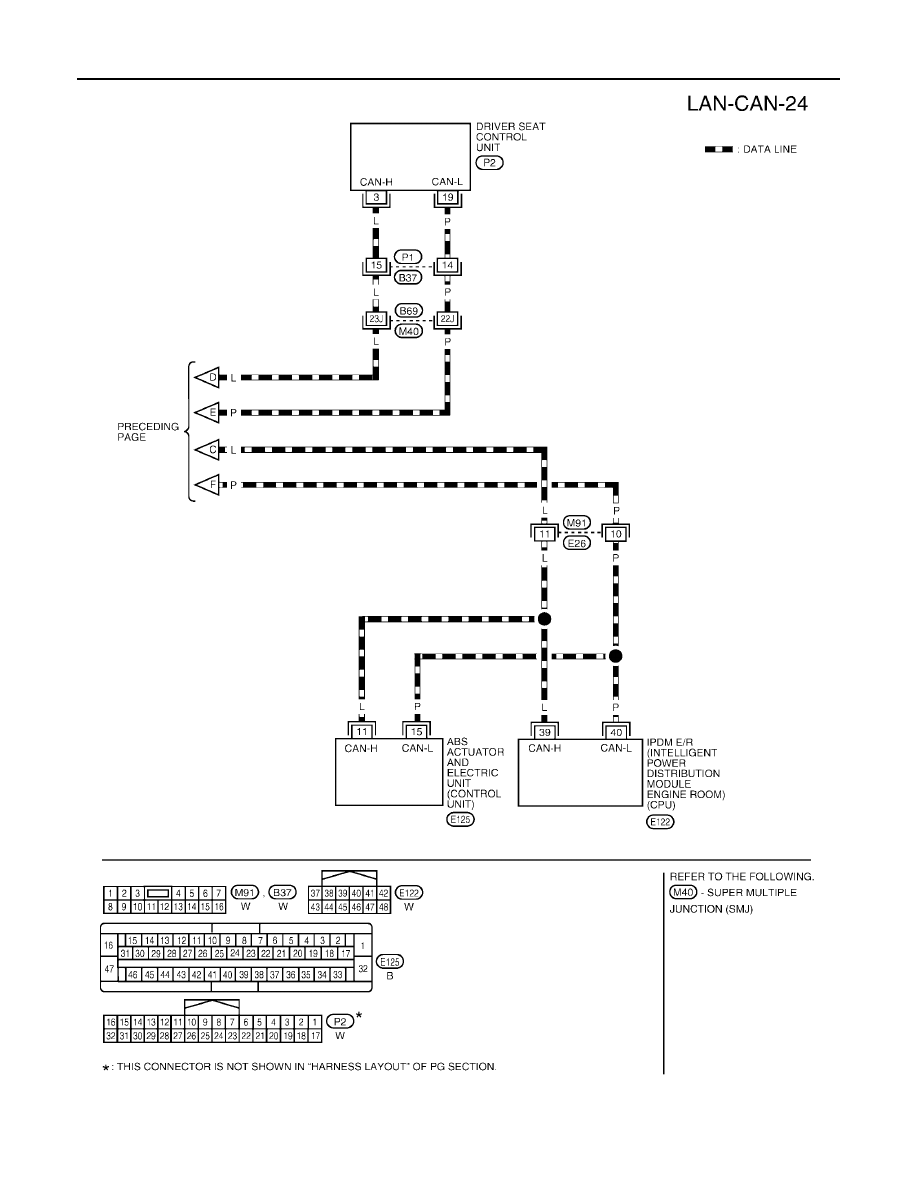

LAN-260

[CAN]

CAN SYSTEM (TYPE 8)

2005 Pathfinder

BKWA0356E

CAN SYSTEM (TYPE 8)

LAN-261

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

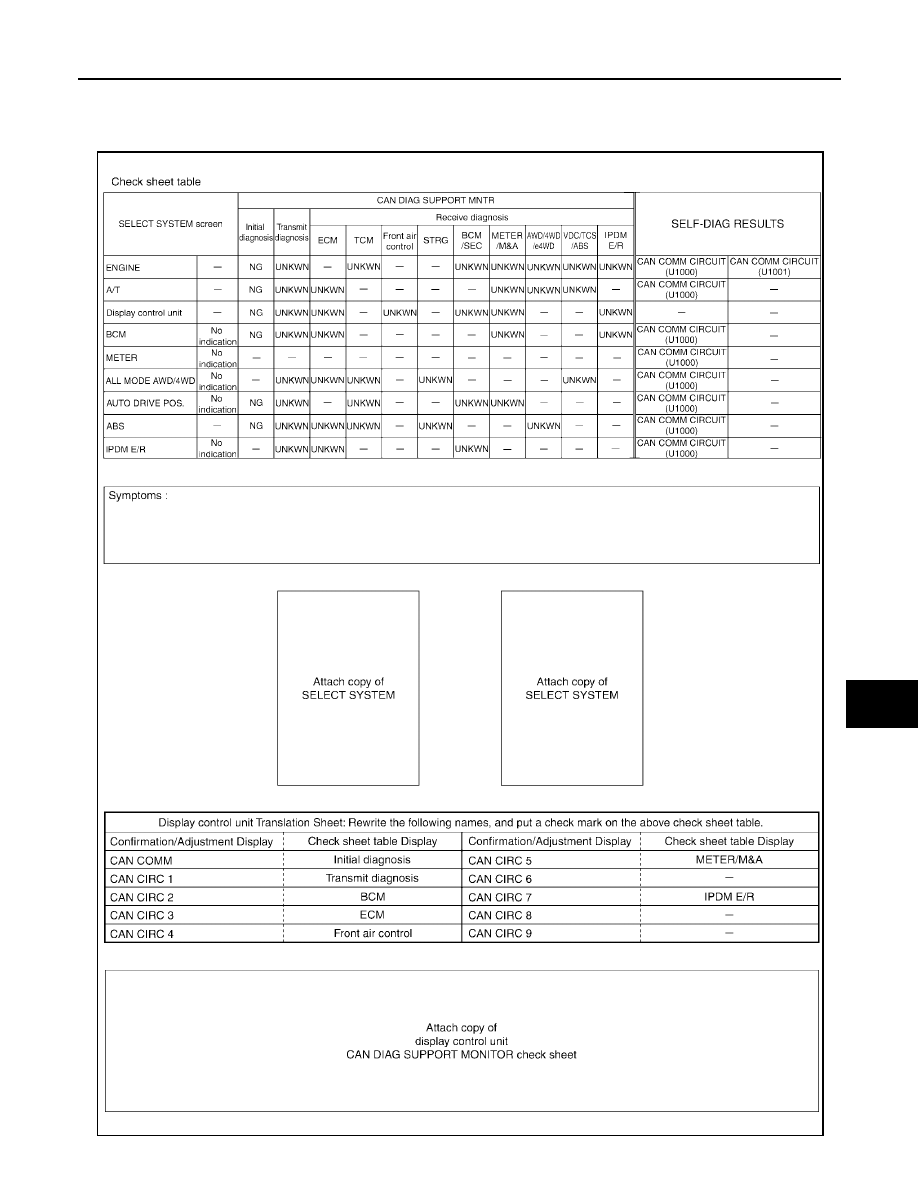

CHECK SHEET

UKS003B9

NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.

PKIB5025E

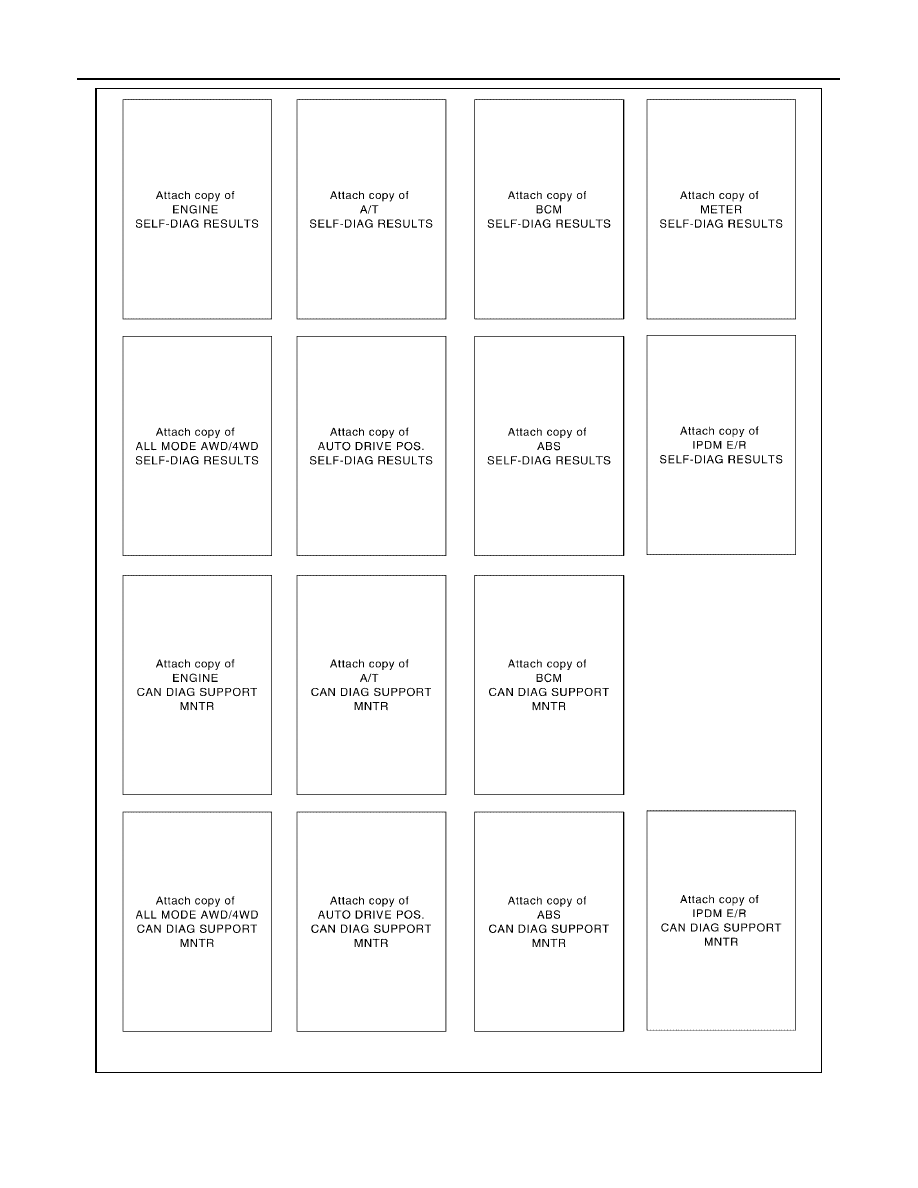

LAN-262

[CAN]

CAN SYSTEM (TYPE 8)

2005 Pathfinder

PKIB5024E

CAN SYSTEM (TYPE 8)

LAN-263

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

CHECK SHEET RESULTS (EXAMPLE)

NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.

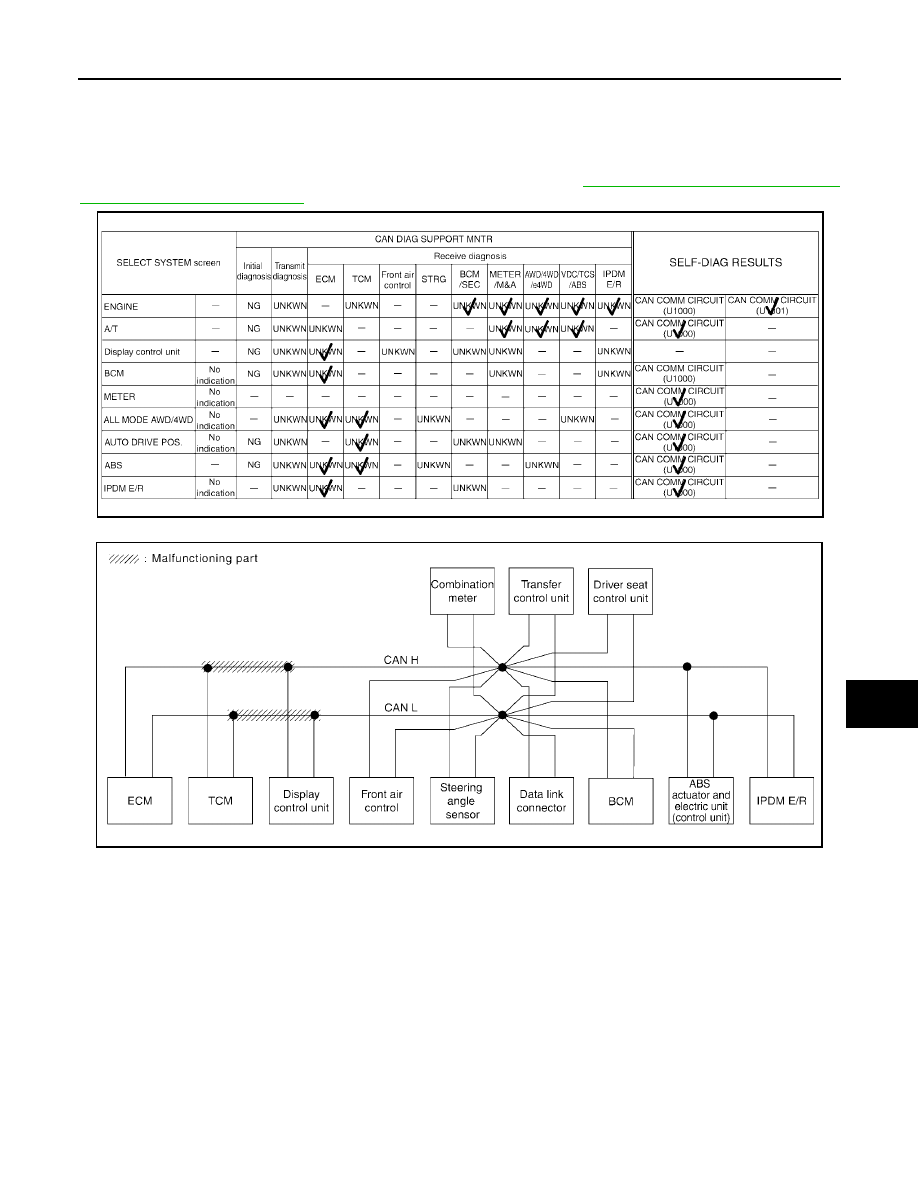

Case 1

Check harness between TCM and display control unit circuit. Refer to

LAN-278, "Inspection Between TCM

and Display Control Unit Circuit"

.

SKIB2643E

SKIB2661E

LAN-264

[CAN]

CAN SYSTEM (TYPE 8)

2005 Pathfinder

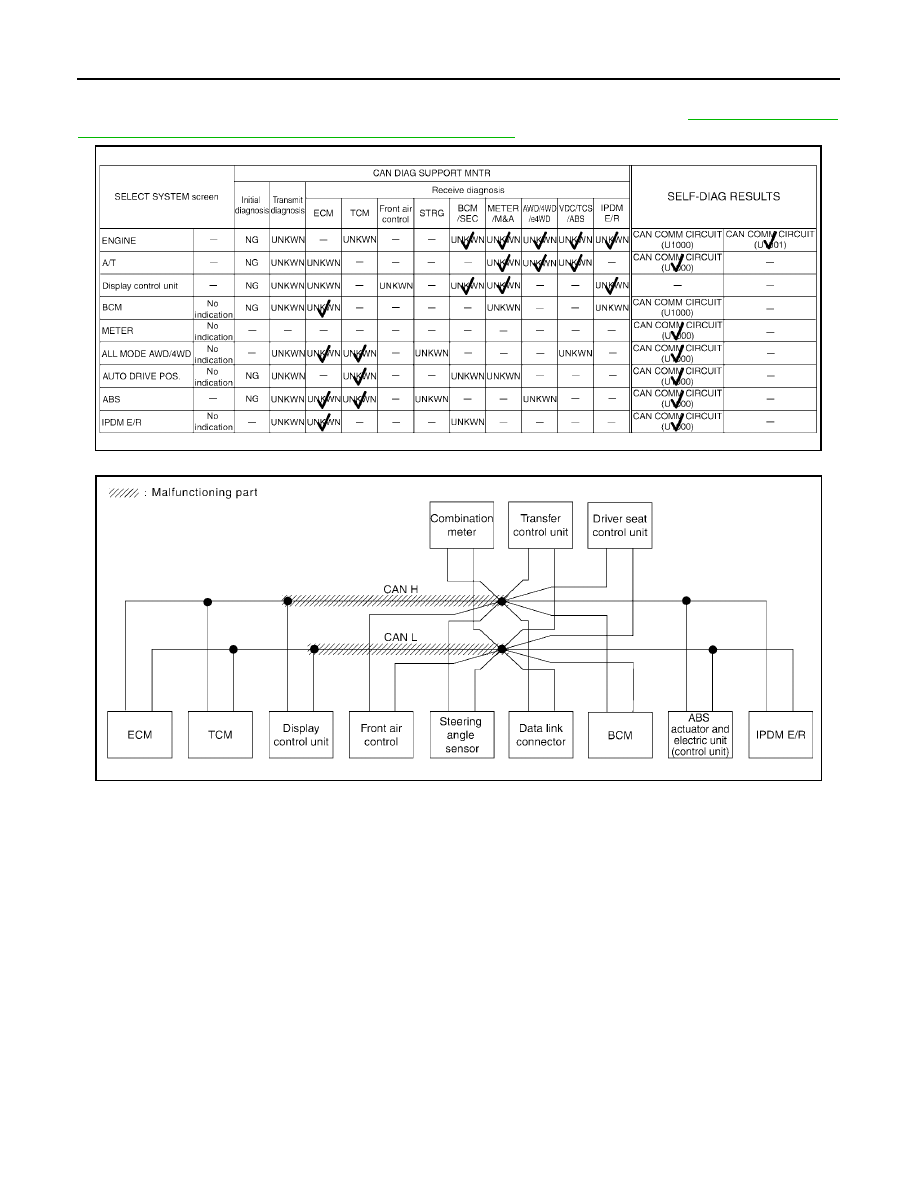

Case 2

Check harness between display control unit and data link connector circuit. Refer to

LAN-280, "Inspection

Between Display Control Unit and Data Link Connector Circuit"

.

SKIB2644E

SKIB2662E

CAN SYSTEM (TYPE 8)

LAN-265

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

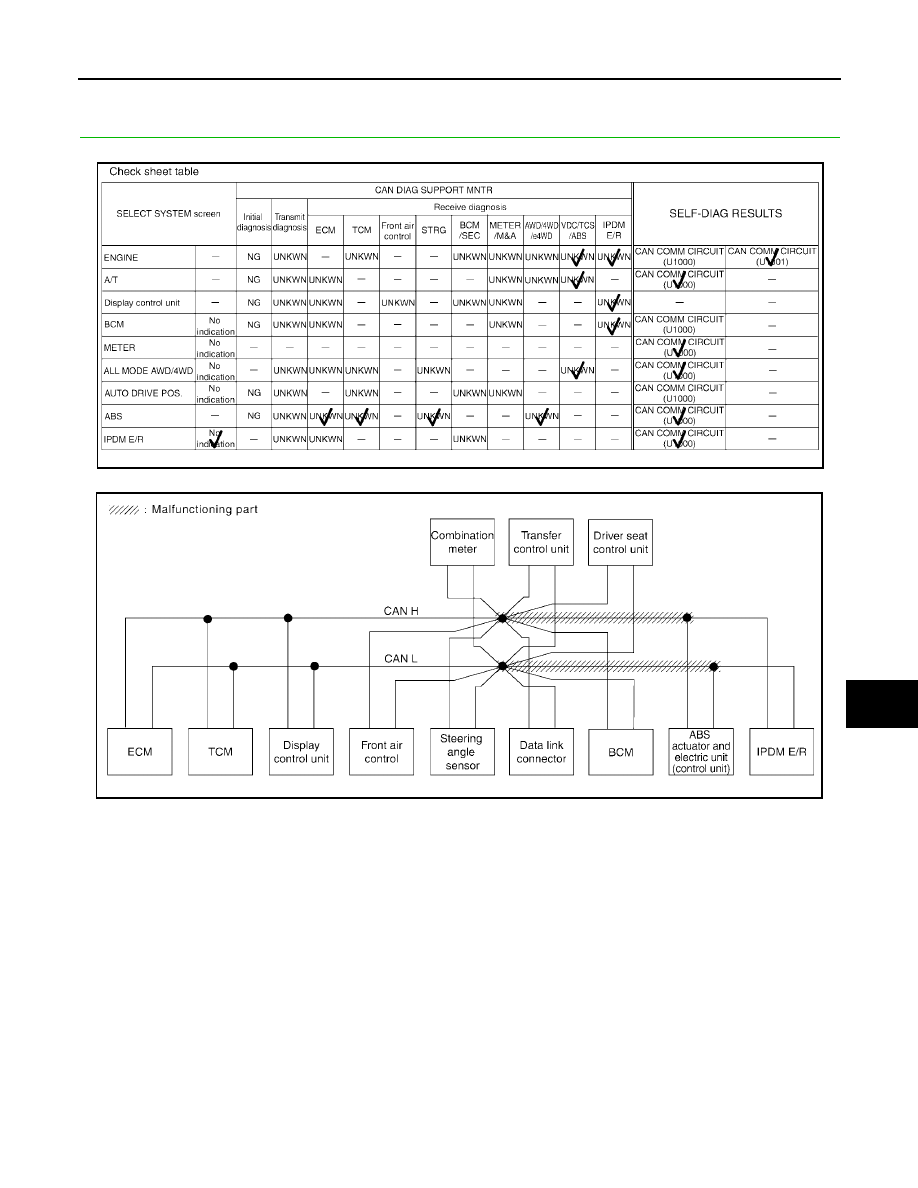

Case 3

Check harness between data link connector and ABS actuator and electric unit (control unit) circuit. Refer to

LAN-280, "Inspection Between Data Link Connector and ABS Actuator and Electric Unit (Control Unit) Circuit"

.

SKIB2645E

SKIB2663E

LAN-266

[CAN]

CAN SYSTEM (TYPE 8)

2005 Pathfinder

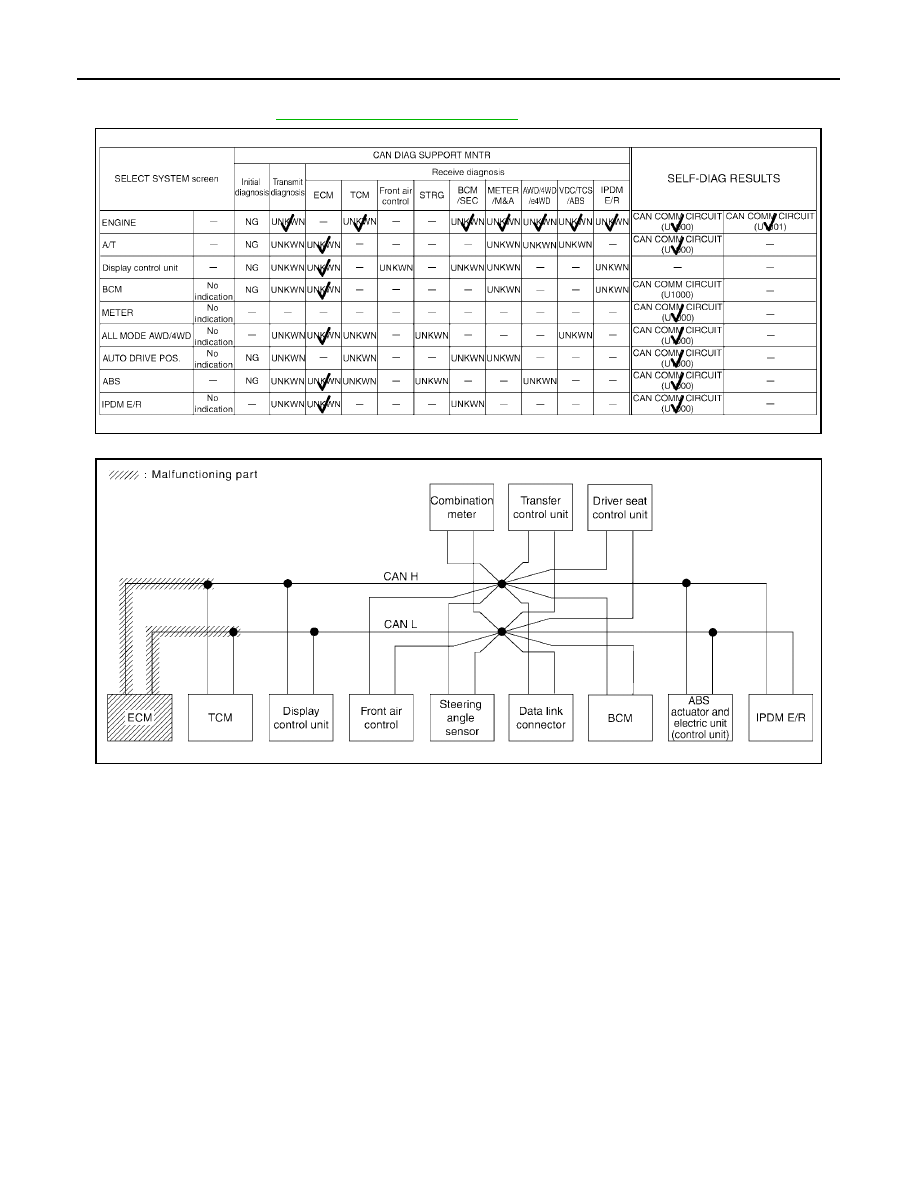

Case 4

Check ECM circuit. Refer to

LAN-281, "ECM Circuit Inspection"

.

SKIB2646E

SKIB2664E
