CAN SYSTEM (TYPE 7)

LAN-235

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 7

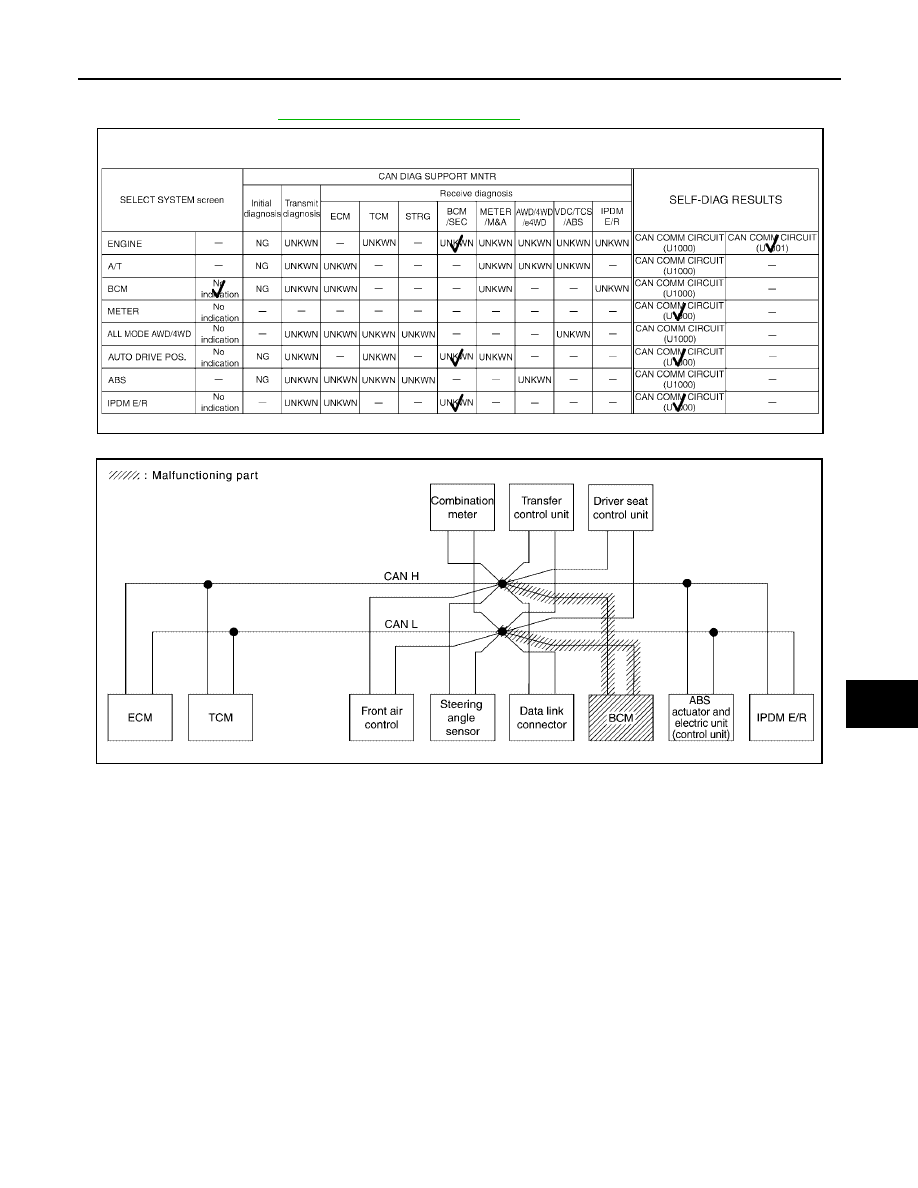

Check BCM circuit. Refer to

LAN-245, "BCM Circuit Inspection"

.

PKIB5147E

SKIB2828E

LAN-236

[CAN]

CAN SYSTEM (TYPE 7)

2005 Pathfinder

Case 8

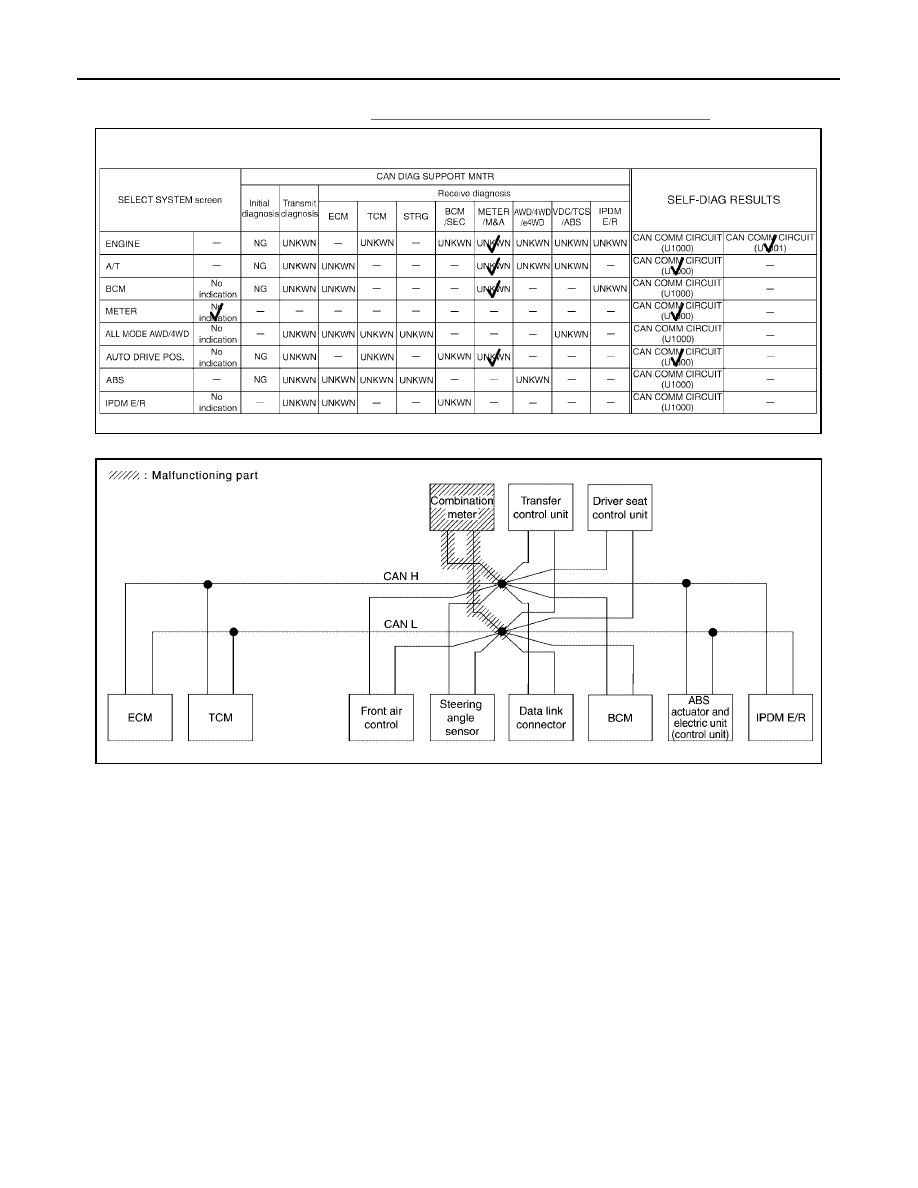

Check combination meter circuit. Refer to

LAN-246, "Combination Meter Circuit Inspection"

.

PKIB5148E

SKIB2829E

CAN SYSTEM (TYPE 7)

LAN-237

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 9

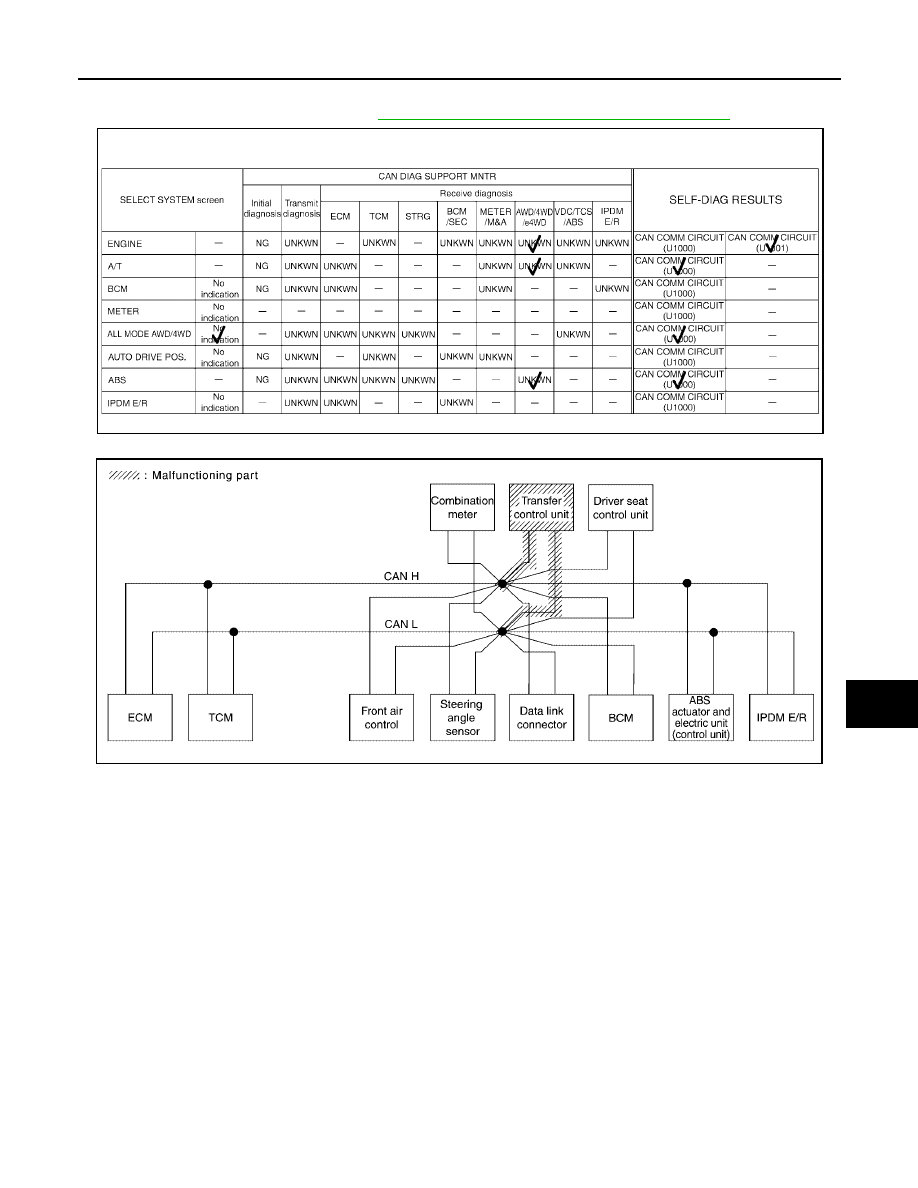

Check transfer control unit circuit. Refer to

LAN-246, "Transfer Control Unit Circuit Inspection"

.

PKIB5149E

SKIB2830E

LAN-238

[CAN]

CAN SYSTEM (TYPE 7)

2005 Pathfinder

Case 10

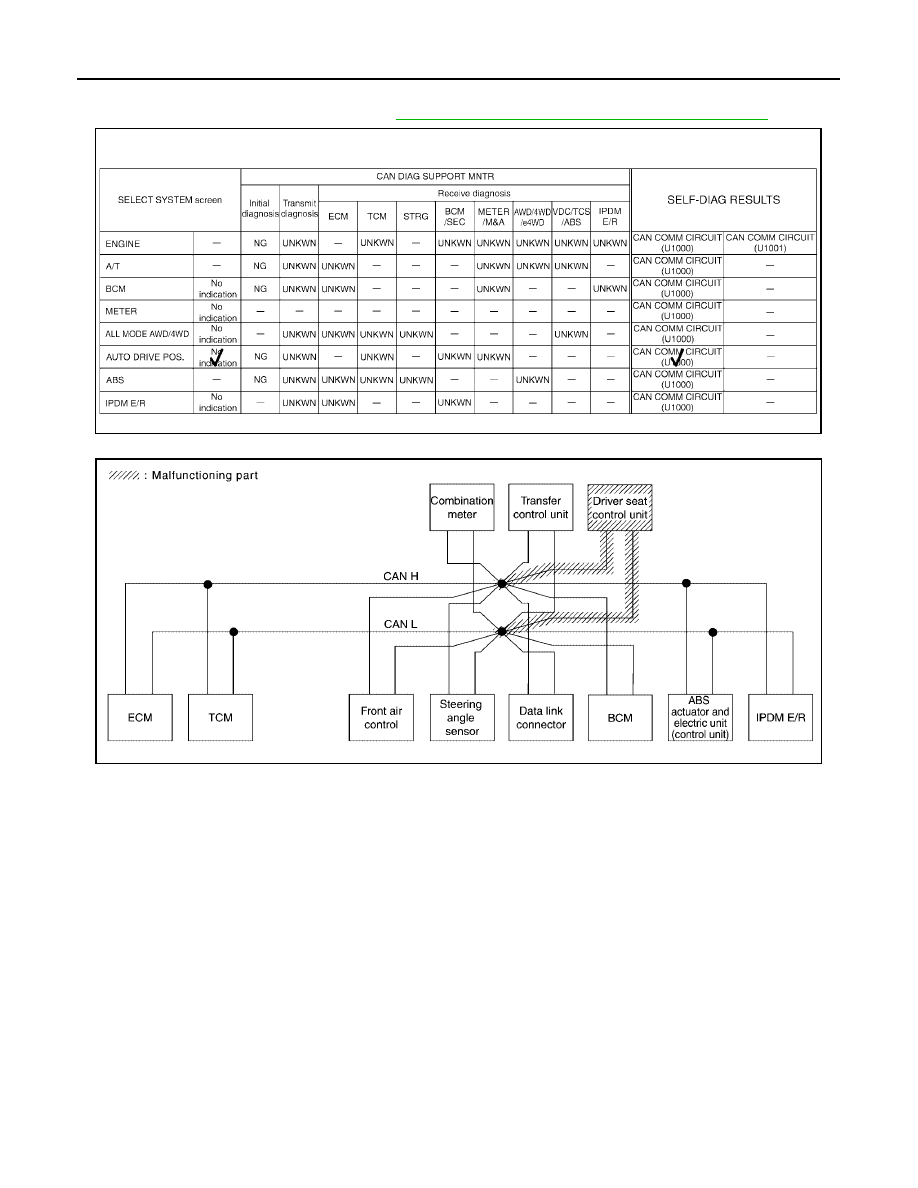

Check driver seat control unit circuit. Refer to

LAN-247, "Driver Seat Control Unit Circuit Inspection"

.

PKIB5150E

SKIB2831E

CAN SYSTEM (TYPE 7)

LAN-239

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 11

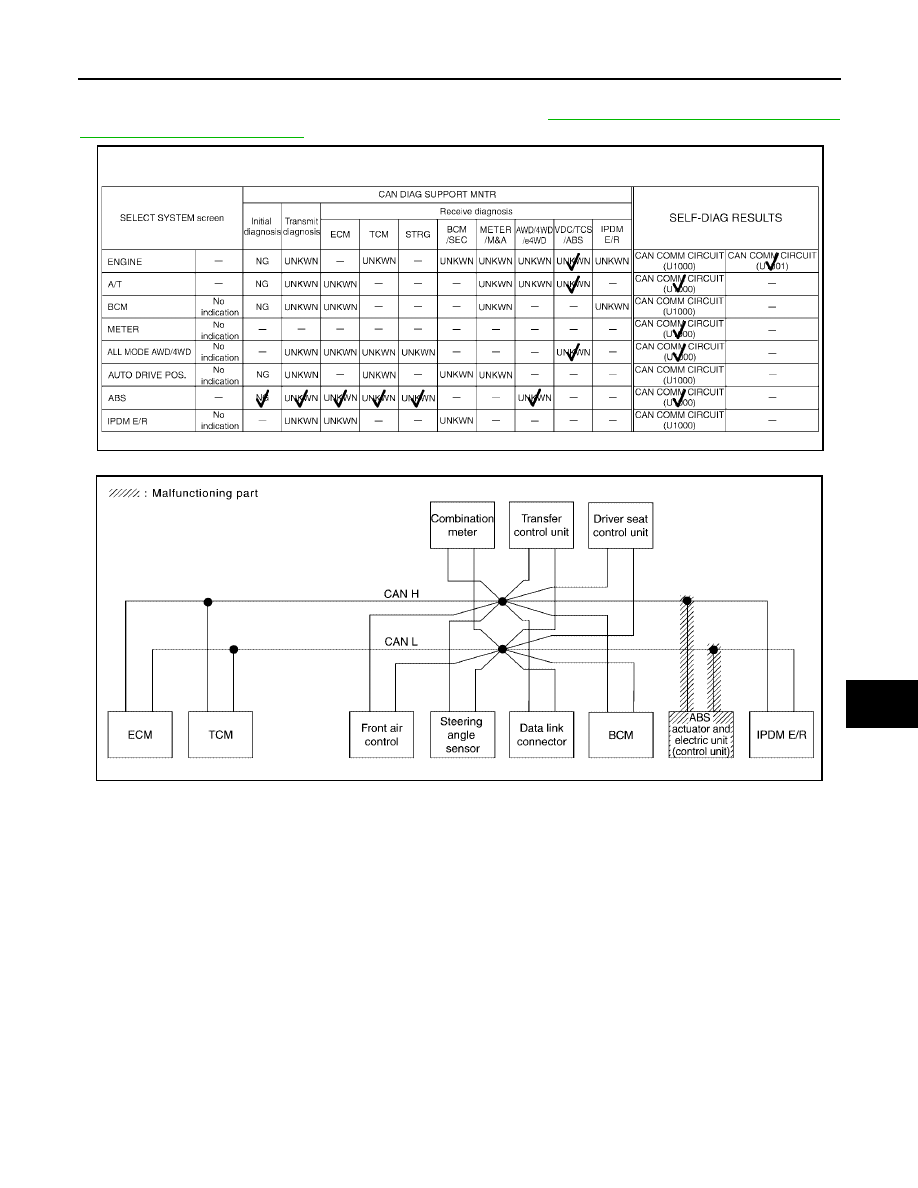

Check ABS actuator and electric unit (control unit) circuit. Refer to

LAN-247, "ABS Actuator and Electric Unit

(Control Unit) Circuit Inspection"

.

PKIB5151E

SKIB2832E

LAN-240

[CAN]

CAN SYSTEM (TYPE 7)

2005 Pathfinder

Case 12

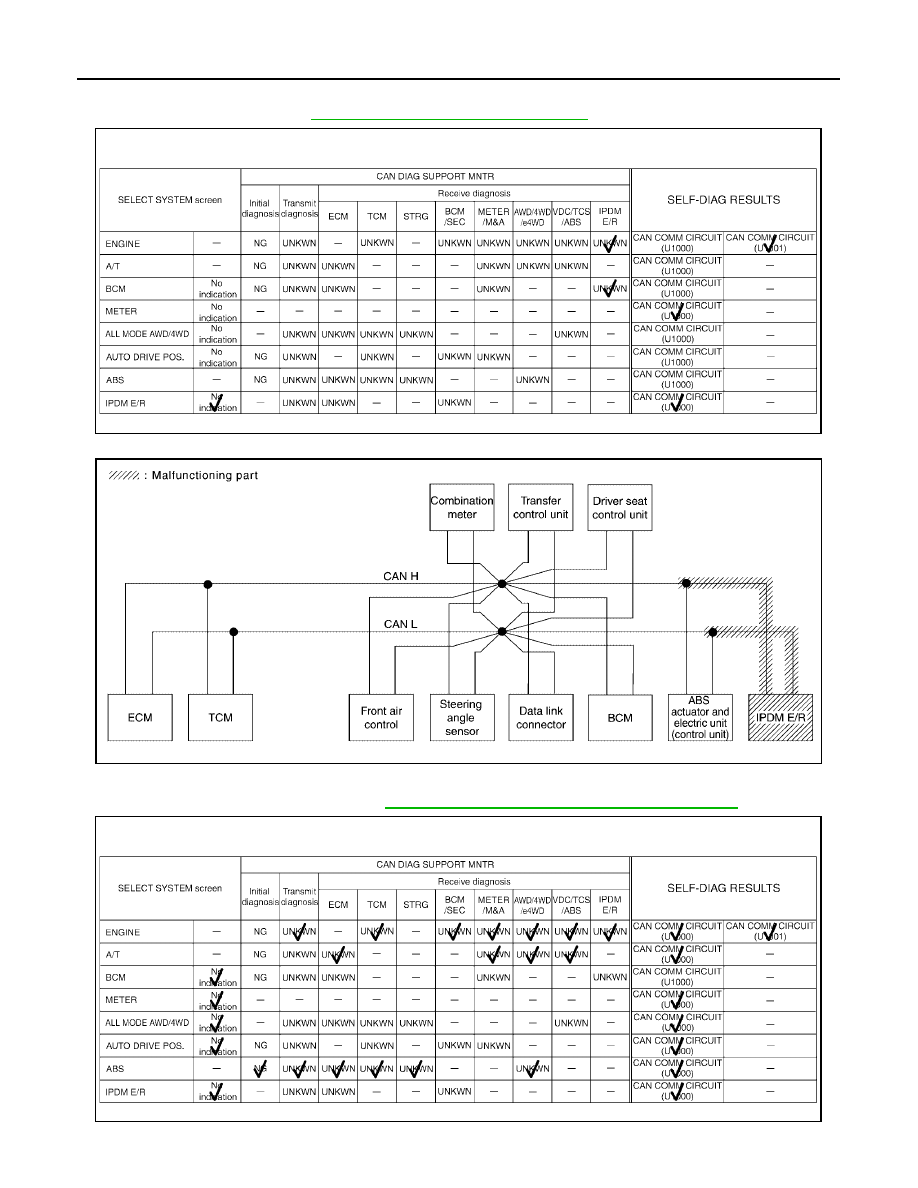

Check IPDM E/R circuit. Refer to

LAN-248, "IPDM E/R Circuit Inspection"

.

Case 13

Check CAN communication circuit. Refer to

LAN-249, "CAN Communication Circuit Inspection"

.

PKIB5152E

SKIB2833E

PKIB5153E

CAN SYSTEM (TYPE 7)

LAN-241

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 14

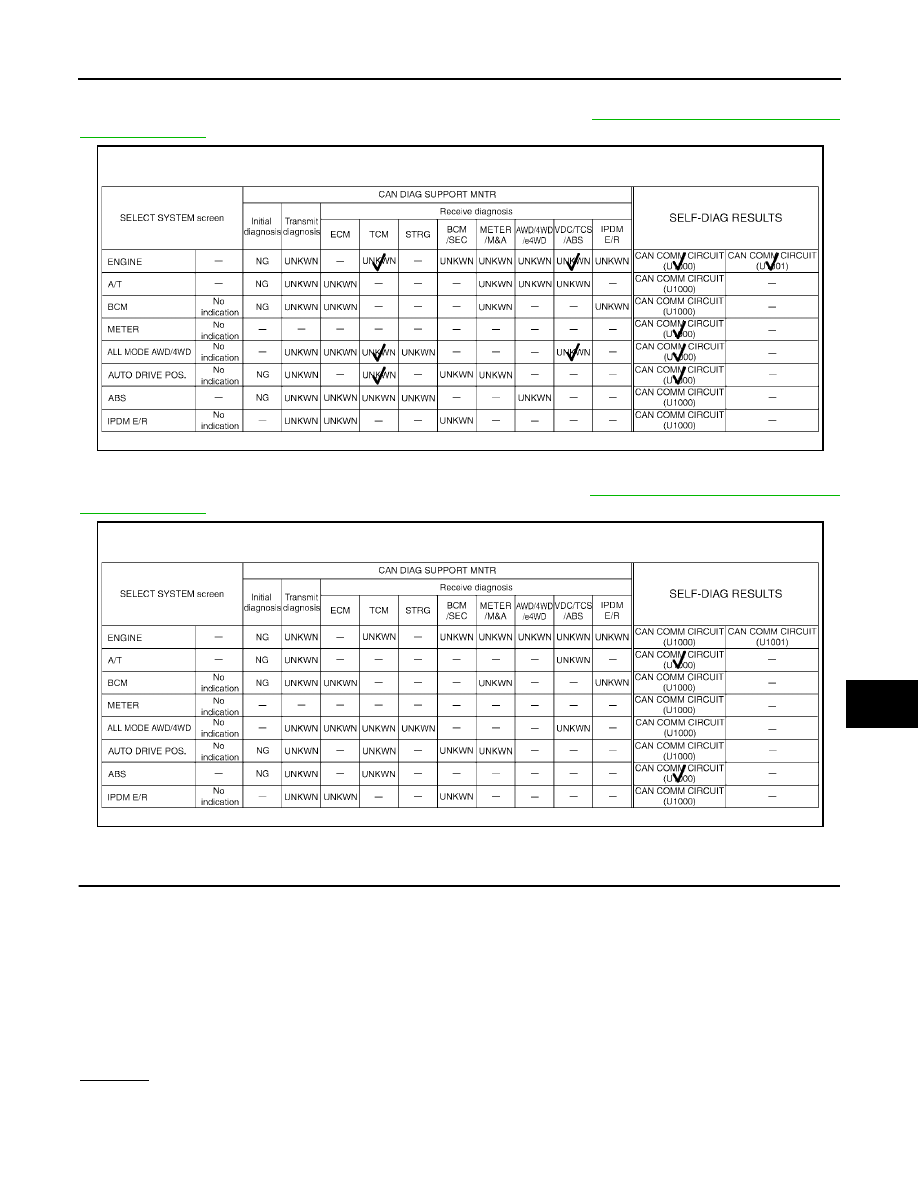

Check IPDM E/R ignition relay circuit continuously sticks “OFF”. Refer to

LAN-255, "IPDM E/R Ignition Relay

Circuit Inspection"

.

Case 15

Check IPDM E/R ignition relay circuit continuously sticks “ON”. Refer to

LAN-255, "IPDM E/R Ignition Relay

Circuit Inspection"

.

Inspection Between TCM and Data Link Connector Circuit

UKS003CY

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check following terminals and connectors for damage, bend and loose connection (connector side and
harness side).

–

Harness connector F14

–

Harness connector E5

–

Harness connector E152

–

Harness connector M31

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

PKIB5154E

PKIB5155E

LAN-242

[CAN]

CAN SYSTEM (TYPE 7)

2005 Pathfinder

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

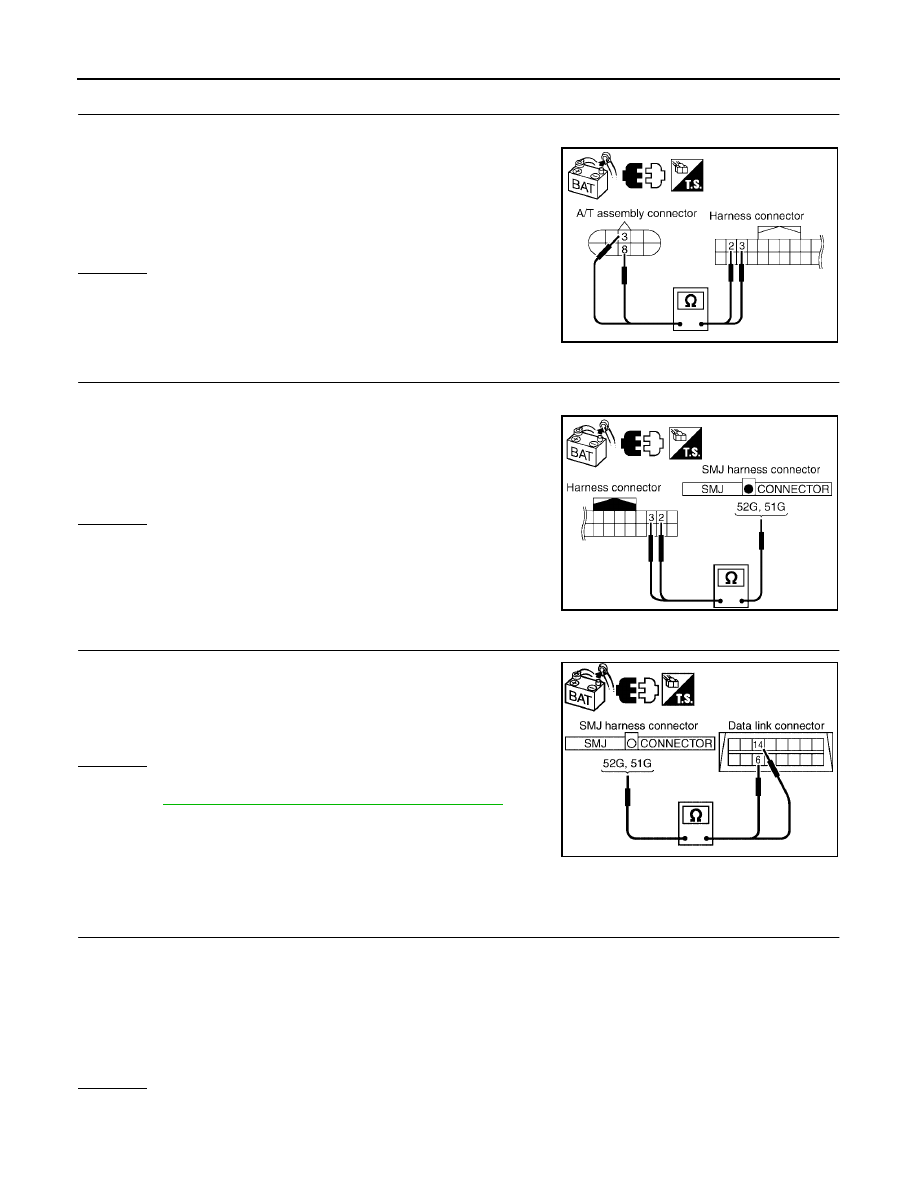

Disconnect A/T assembly connector and harness connector F14.

2.

Check continuity between A/T assembly harness connector F9
terminals 3 (L), 8 (P) and harness connector F14 terminals 2 (L),
3 (P).

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness.

3.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect harness connector E152.

2.

Check continuity between harness connector E5 terminals 2 (L),
3 (P) and harness connector E152 terminals 52G (L), 51G (P).

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness.

4.

CHECK HARNESS FOR OPEN CIRCUIT

Check continuity between harness connector M31 terminals 52G (L),
51G (P) and Data Link Connector M22 terminals 6 (L), 14 (P).

OK or NG

OK

>> Connect all the connectors and diagnose again. Refer to

LAN-6, "TROUBLE DIAGNOSES WORK FLOW"

.

NG

>> Repair harness.

Inspection Between Data Link Connector and ABS Actuator and Electric Unit
(Control Unit) Circuit

UKS003D0

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the battery cable from the negative terminal.

3.

Check following terminals and connectors for damage, bend and loose connection (connector side and
harness side).

–

Harness connector M91

–

Harness connector E26

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

3 (L) – 2 (L)

: Continuity should exist.

8 (P) – 3 (P)

: Continuity should exist.

SKIB2808E

2 (L) – 52G (L)

: Continuity should exist.

3 (P) 51G (P)

: Continuity should exist.

SKIB2809E

52G (L) – 6 (L)

: Continuity should exist.

51G (P) – 14 (P)

: Continuity should exist.

SKIB2834E
