CAN SYSTEM (TYPE 5)

LAN-163

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

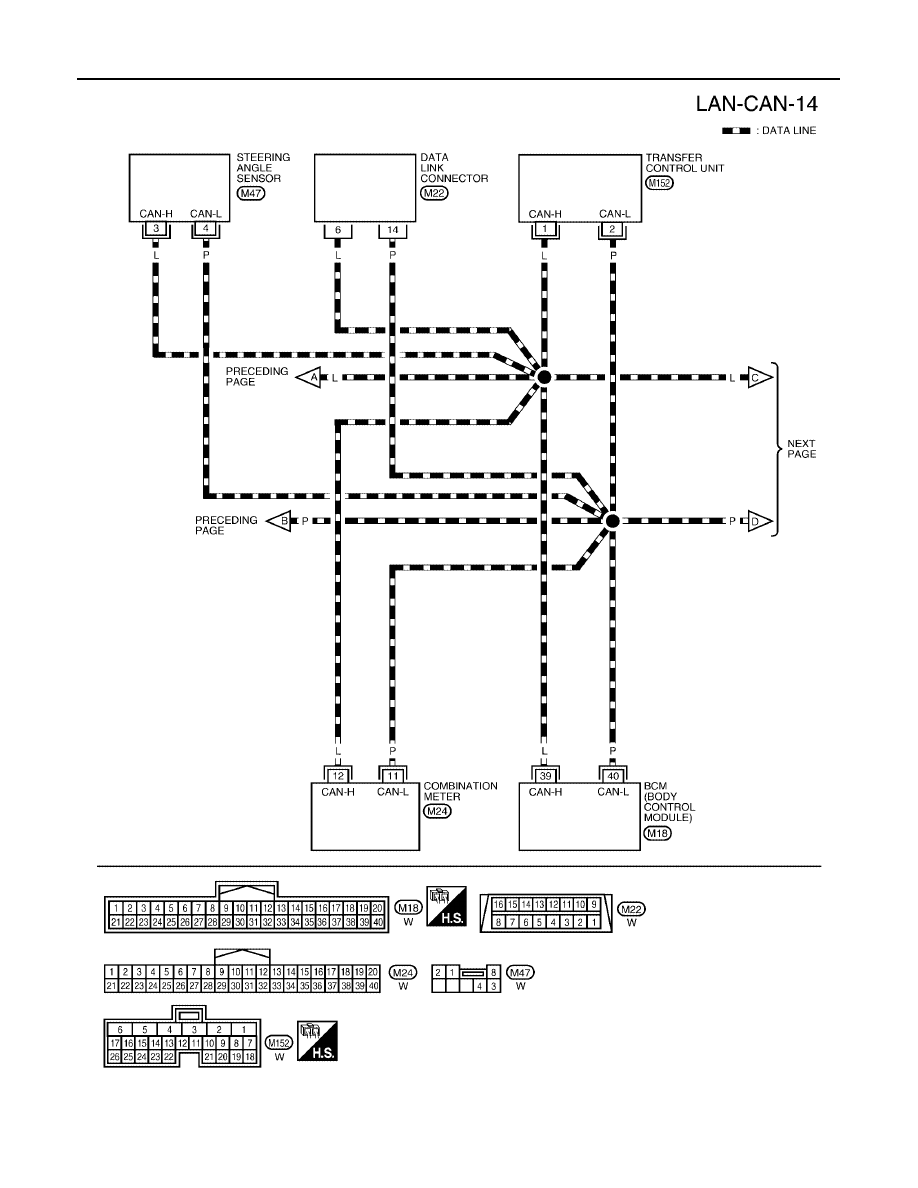

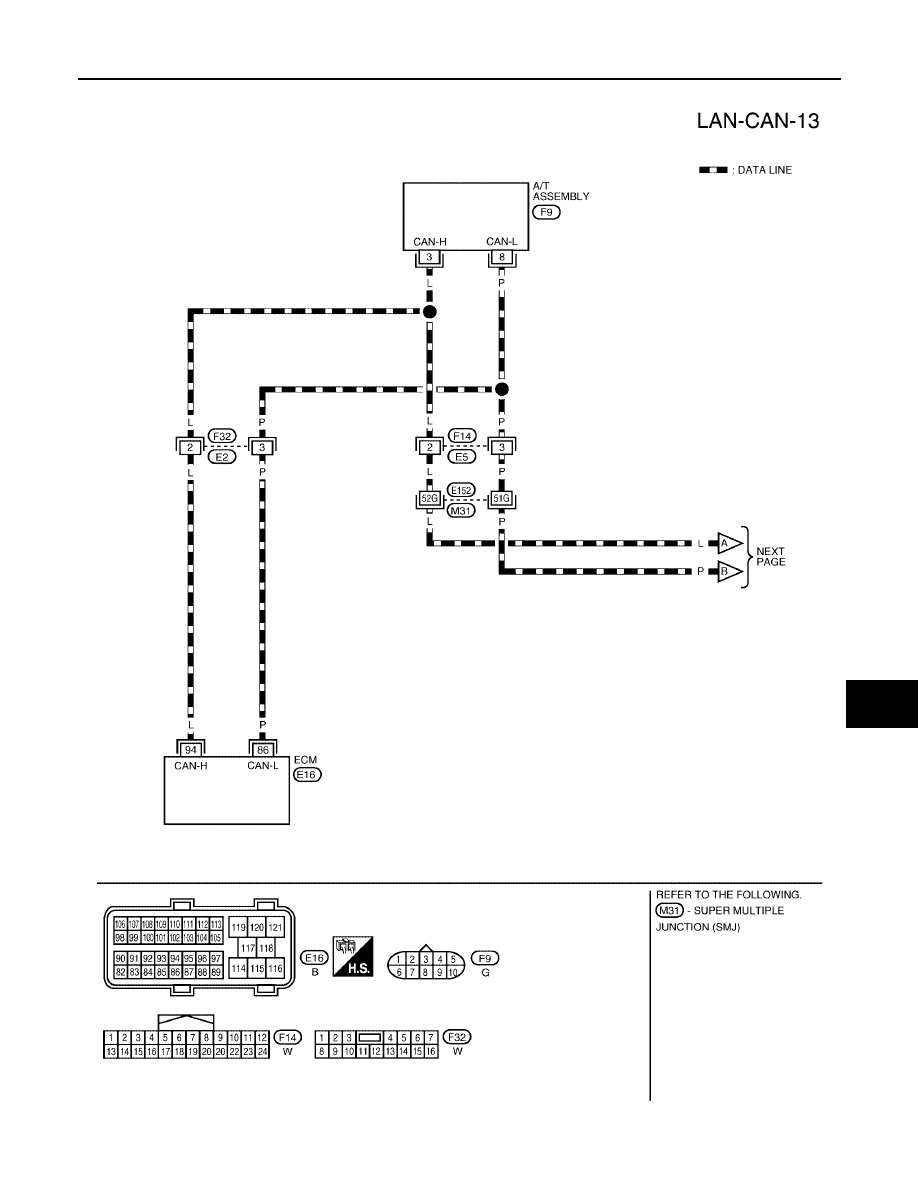

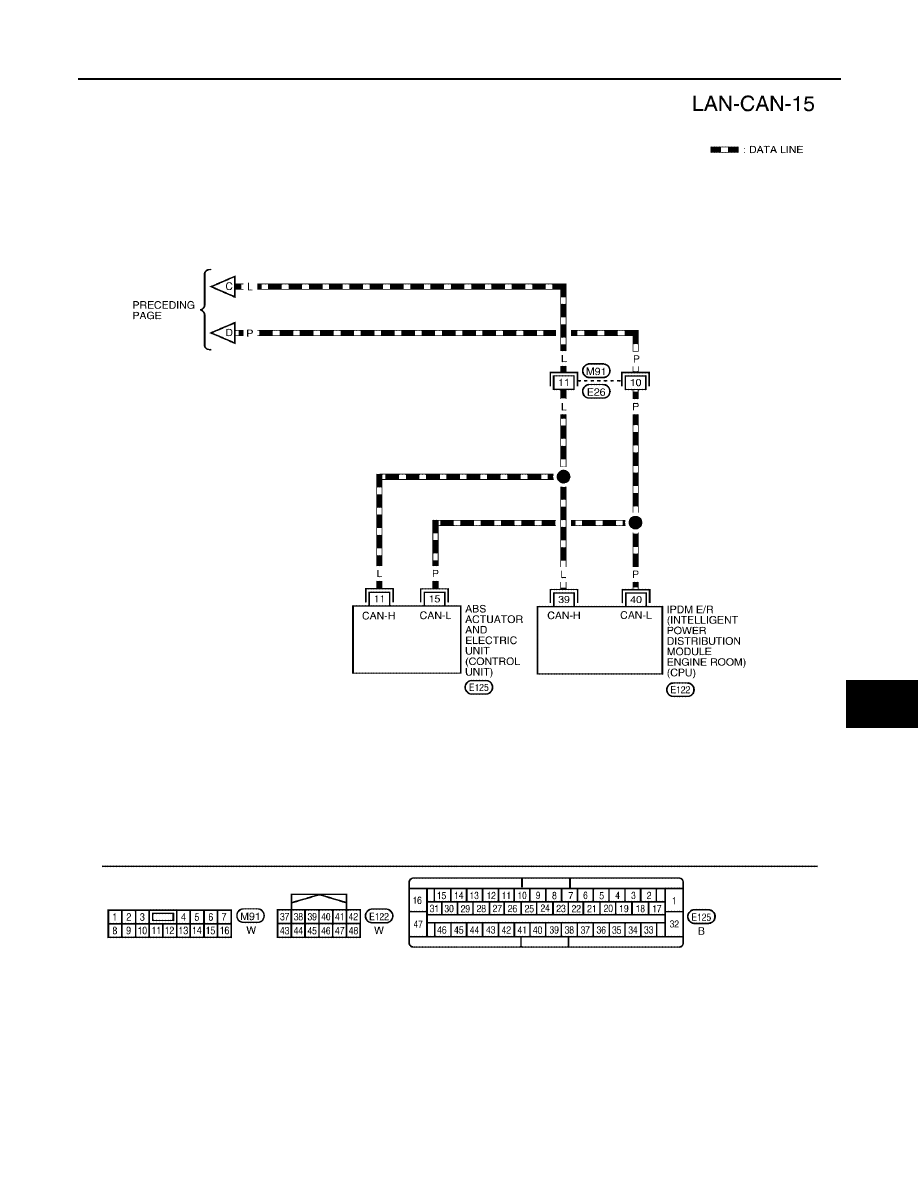

Wiring Diagram - CAN -

UKS003E0

BKWA0384E

LAN-164

[CAN]

CAN SYSTEM (TYPE 5)

2005 Pathfinder

BKWA0385E

CAN SYSTEM (TYPE 5)

LAN-165

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

BKWA0386E

LAN-166

[CAN]

CAN SYSTEM (TYPE 5)

2005 Pathfinder

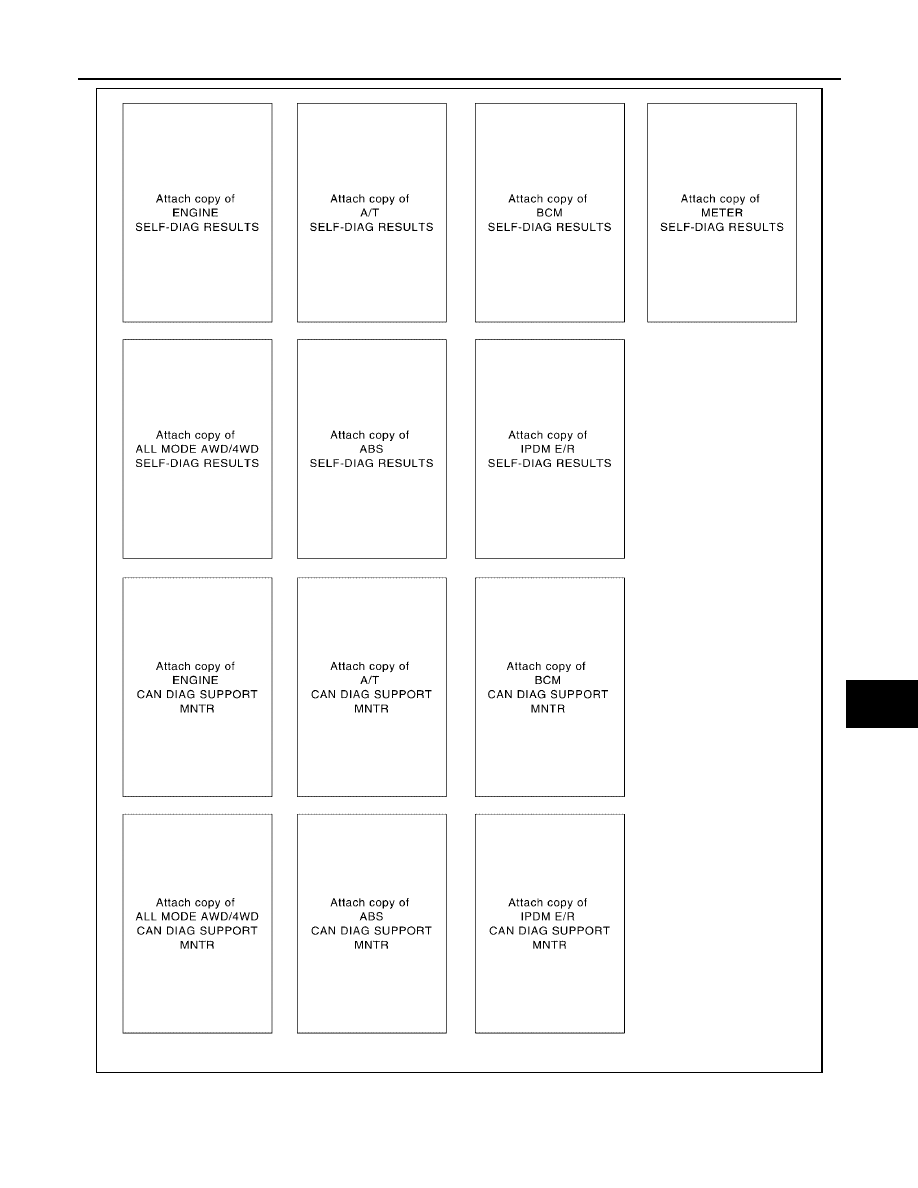

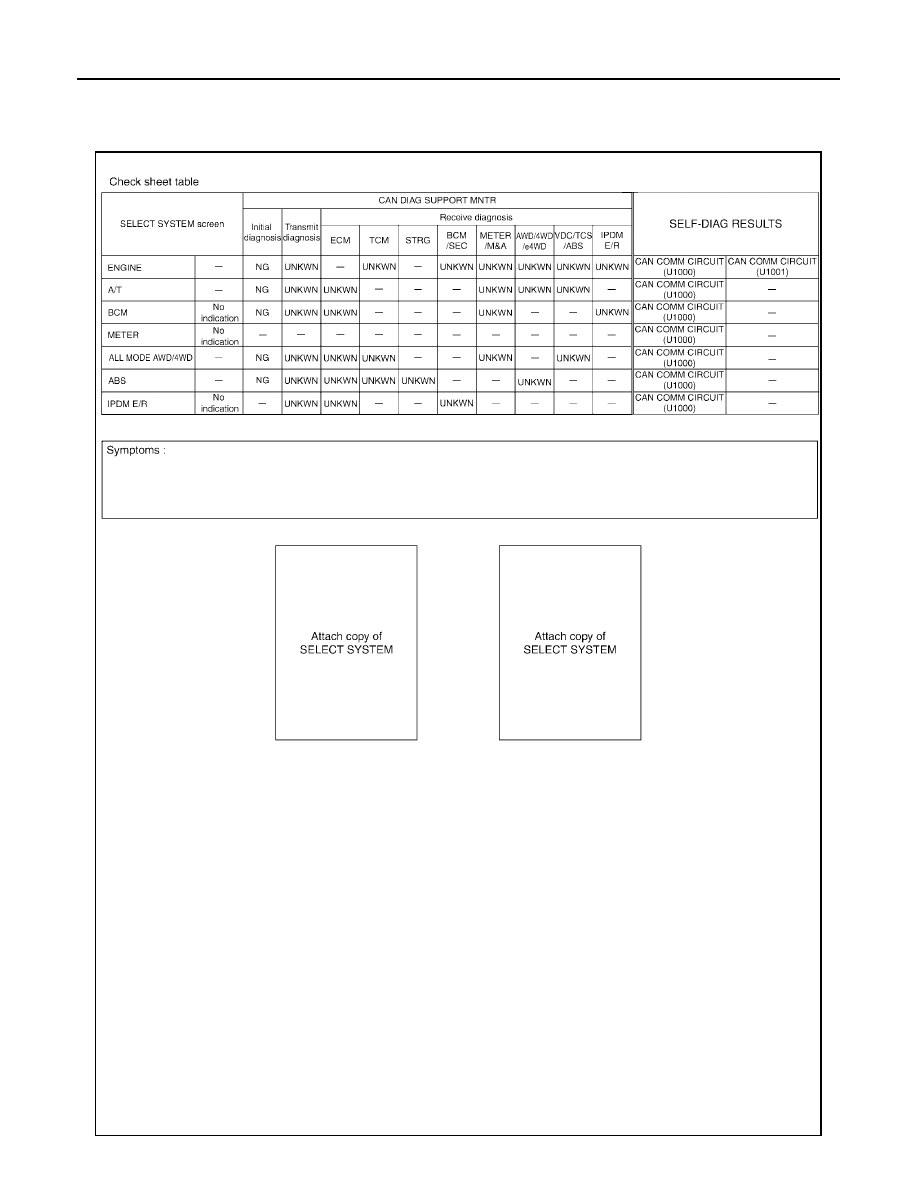

CHECK SHEET

UKS003E1

NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.

PKIB5021E

CAN SYSTEM (TYPE 5)

LAN-167

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

PKIB5022E

LAN-168

[CAN]

CAN SYSTEM (TYPE 5)

2005 Pathfinder

CHECK SHEET RESULTS (EXAMPLE)

NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.

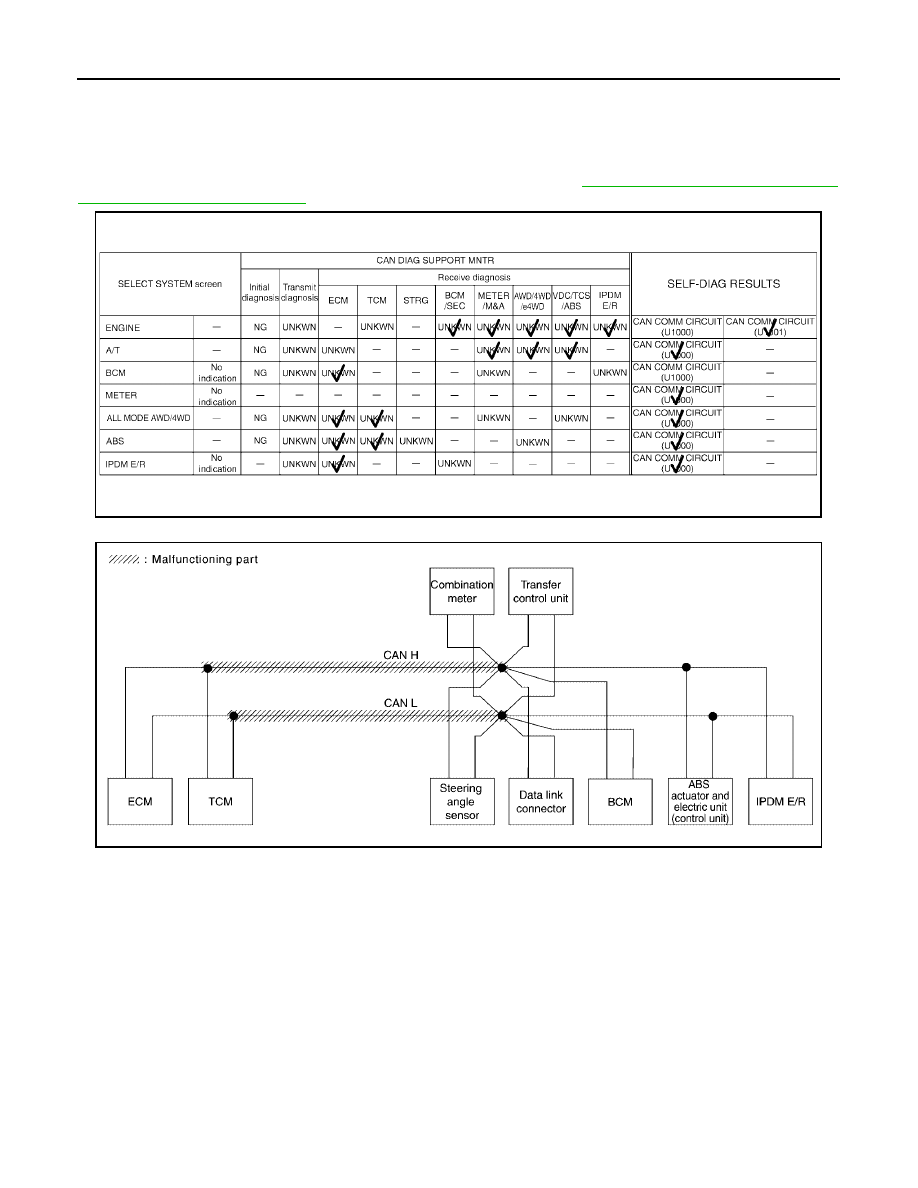

Case 1

Check harness between TCM and data link connector circuit. Refer to

LAN-179, "Inspection Between TCM

and Data Link Connector Circuit"

.

PKIB5127E

SKIB2848E

CAN SYSTEM (TYPE 5)

LAN-169

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

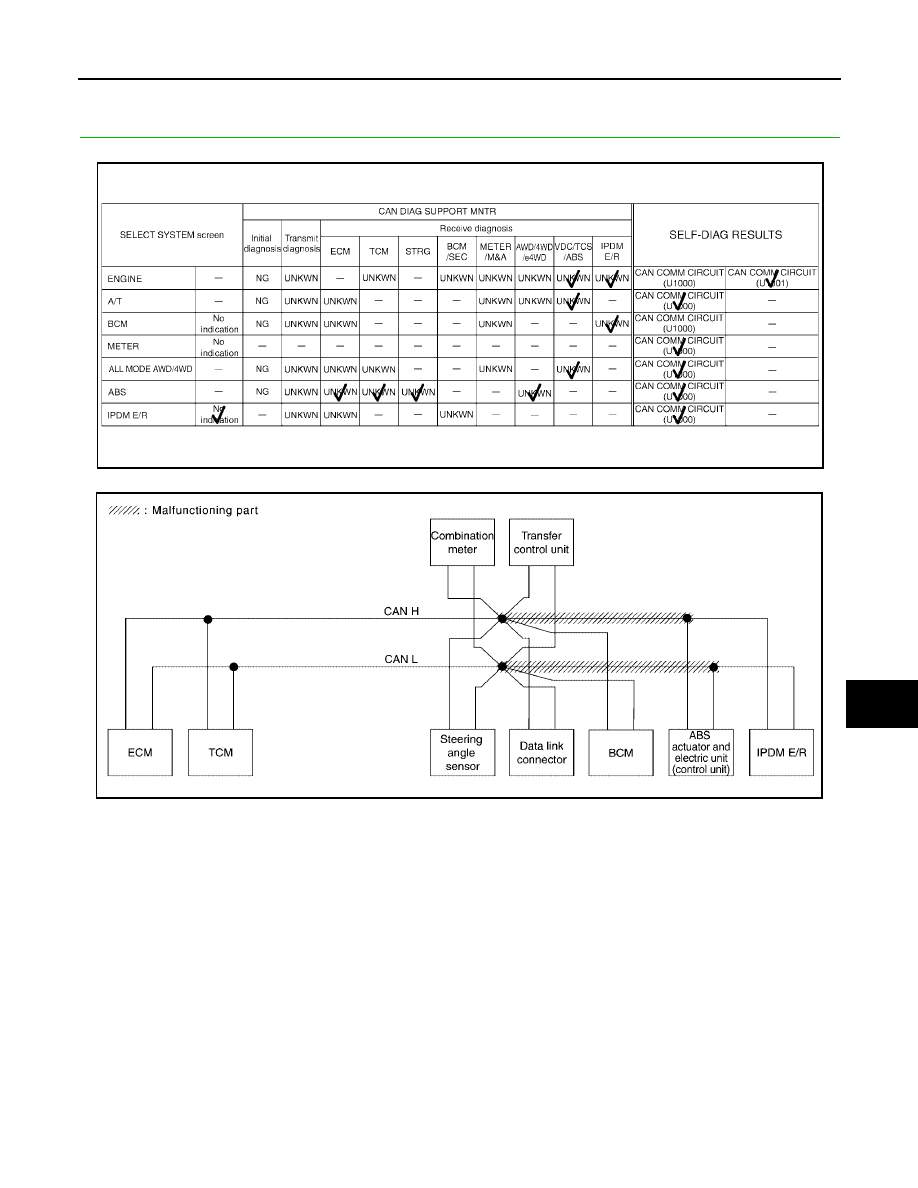

Case 2

Check harness between data link connector and ABS actuator and electric unit (control unit) circuit. Refer to

LAN-180, "Inspection Between Data Link Connector and ABS Actuator and Electric Unit (Control Unit) Circuit"

.

PKIB5128E

SKIB2849E

LAN-170

[CAN]

CAN SYSTEM (TYPE 5)

2005 Pathfinder

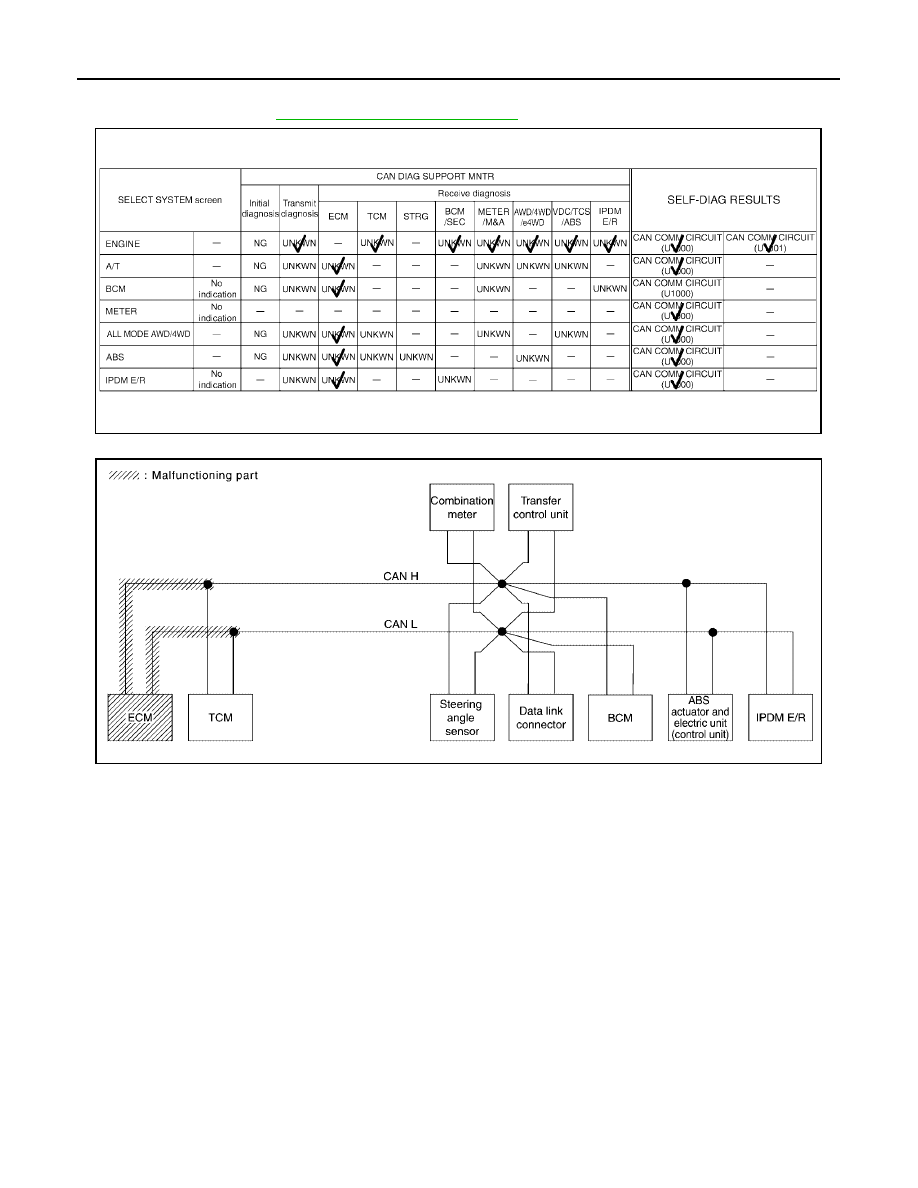

Case 3

Check ECM circuit. Refer to

LAN-181, "ECM Circuit Inspection"

.

PKIB5129E

SKIB2850E
