CAN SYSTEM (TYPE 1)

LAN-43

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 3

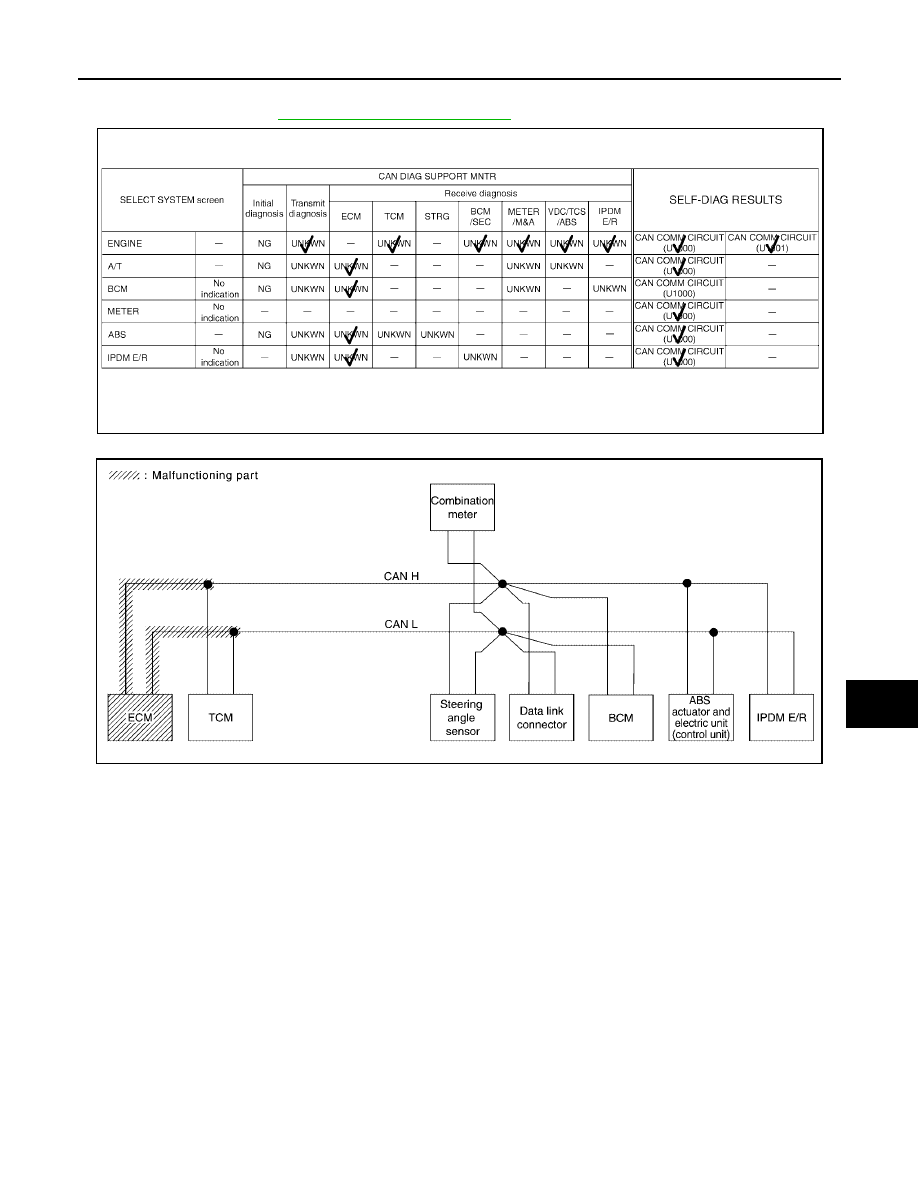

Check ECM circuit. Refer to

LAN-53, "ECM Circuit Inspection"

.

PKIB5085E

PKIB5202E

LAN-44

[CAN]

CAN SYSTEM (TYPE 1)

2005 Pathfinder

Case 4

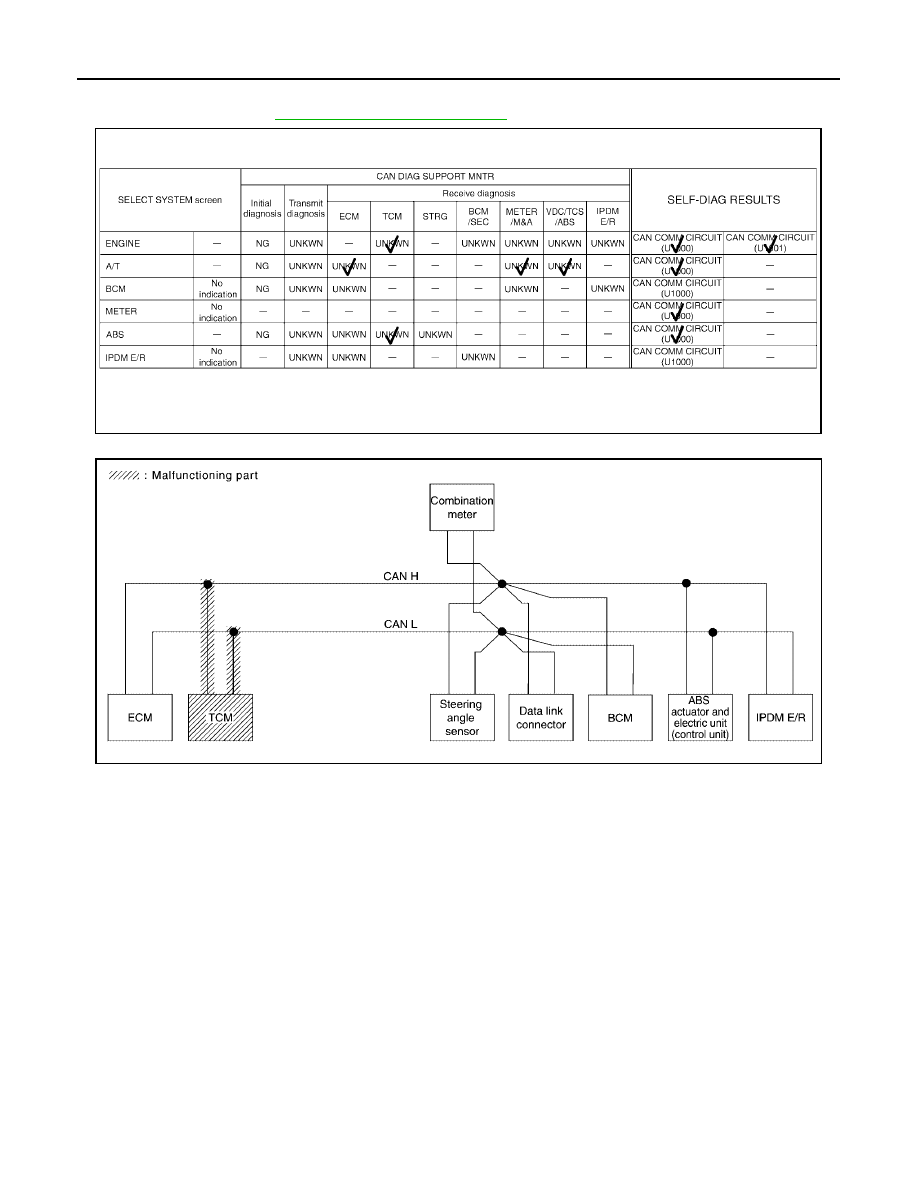

Check TCM circuit. Refer to

LAN-54, "TCM Circuit Inspection"

.

PKIB5086E

PKIB5203E

CAN SYSTEM (TYPE 1)

LAN-45

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 5

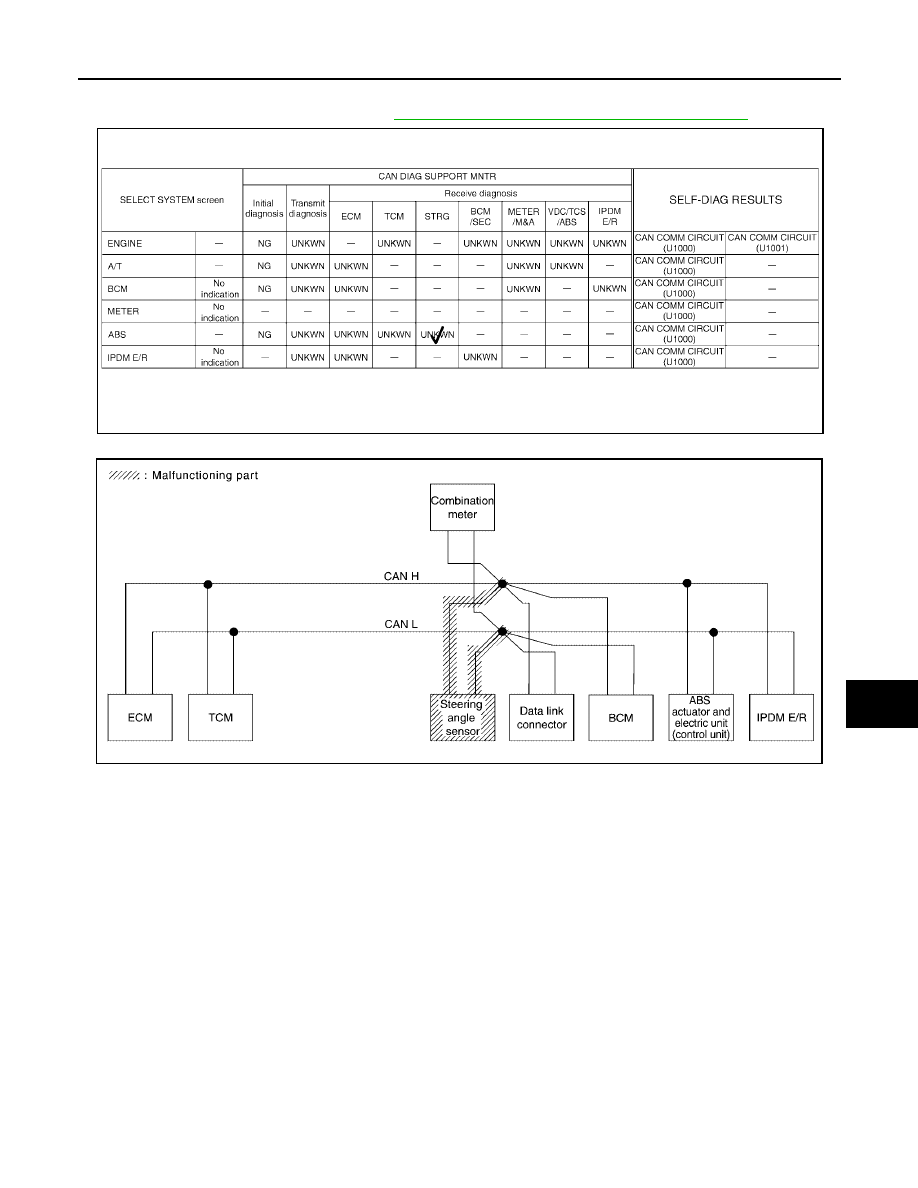

Check steering angle sensor circuit. Refer to

LAN-54, "Steering Angle Sensor Circuit Inspection"

.

PKIB5087E

PKIB5204E

LAN-46

[CAN]

CAN SYSTEM (TYPE 1)

2005 Pathfinder

Case 6

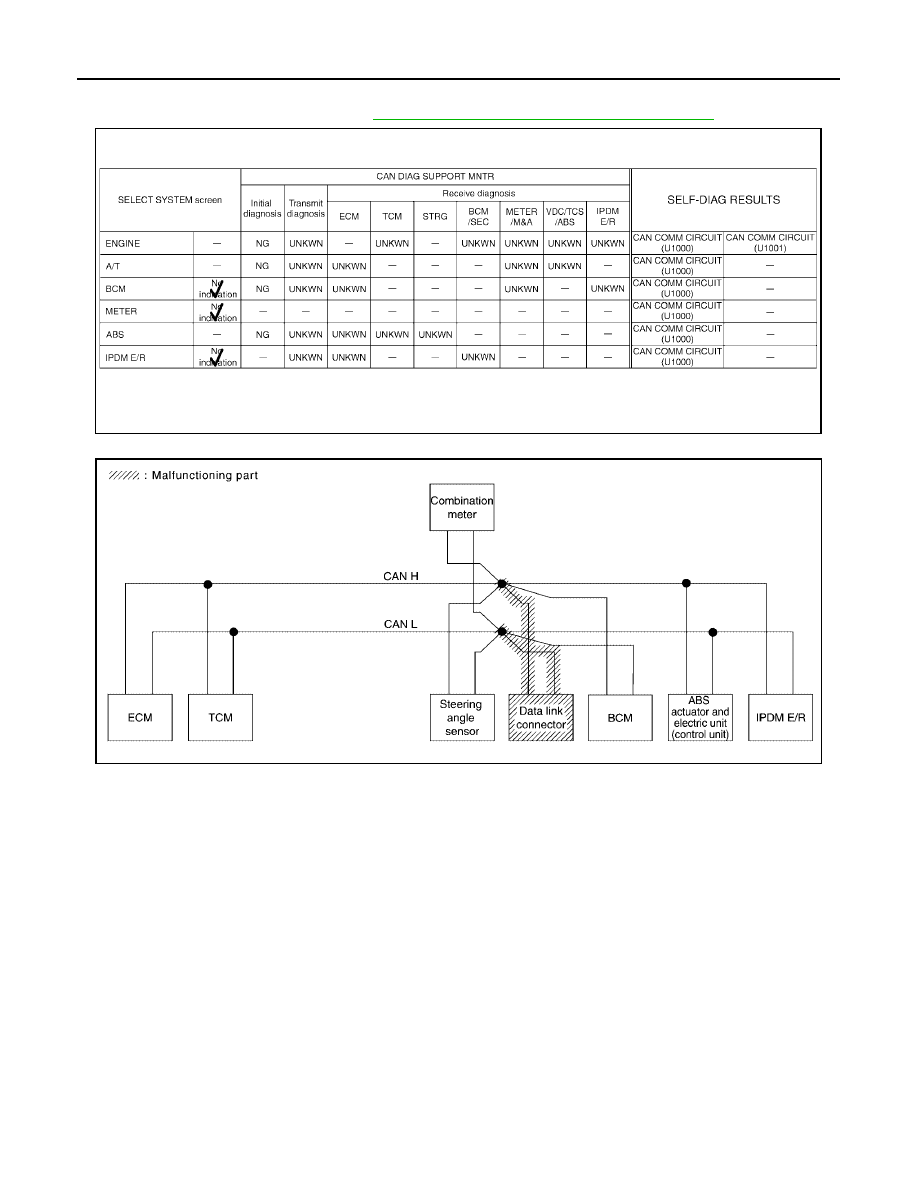

Check data link connector circuit. Refer to

LAN-55, "Data Link Connector Circuit Inspection"

.

PKIB5088E

PKIB5205E

CAN SYSTEM (TYPE 1)

LAN-47

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 7

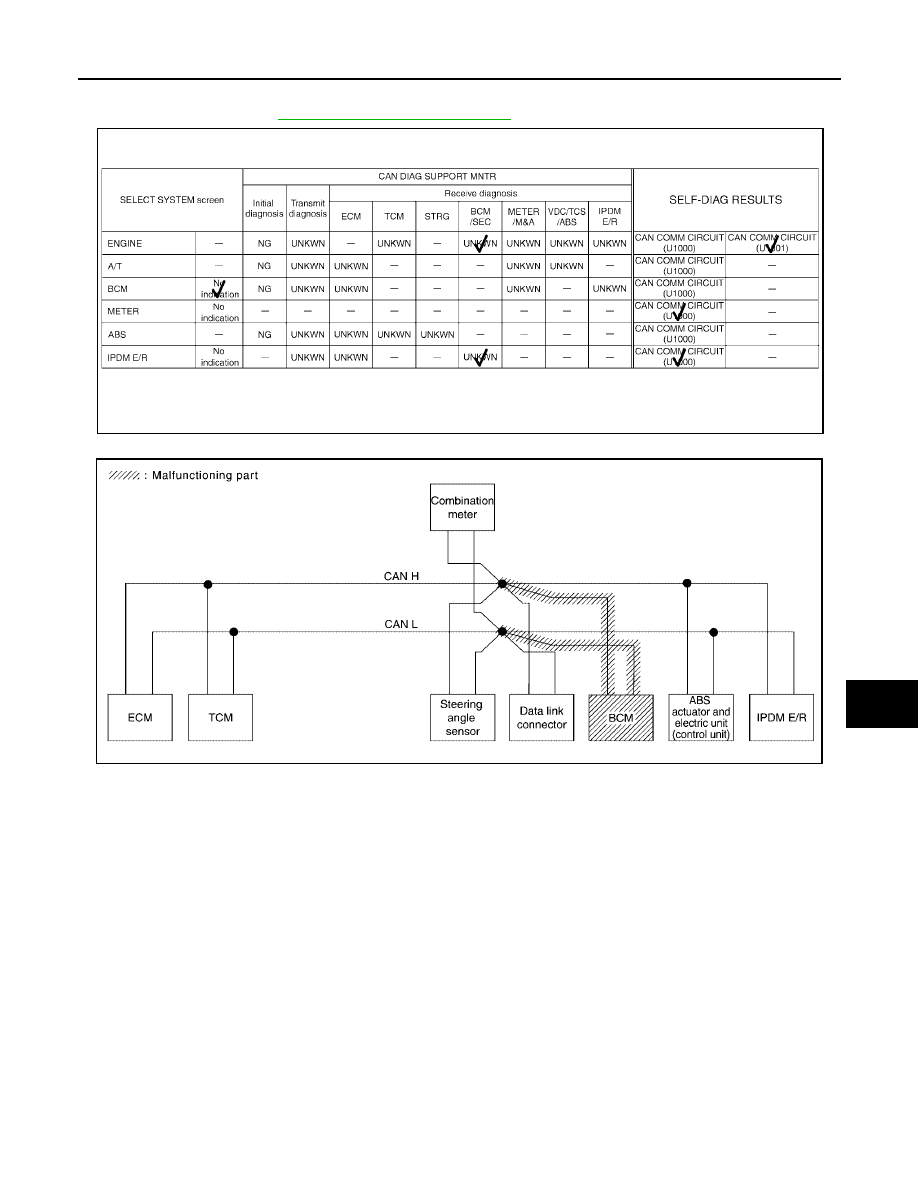

Check BCM circuit. Refer to

LAN-55, "BCM Circuit Inspection"

.

PKIB5089E

PKIB5206E

LAN-48

[CAN]

CAN SYSTEM (TYPE 1)

2005 Pathfinder

Case 8

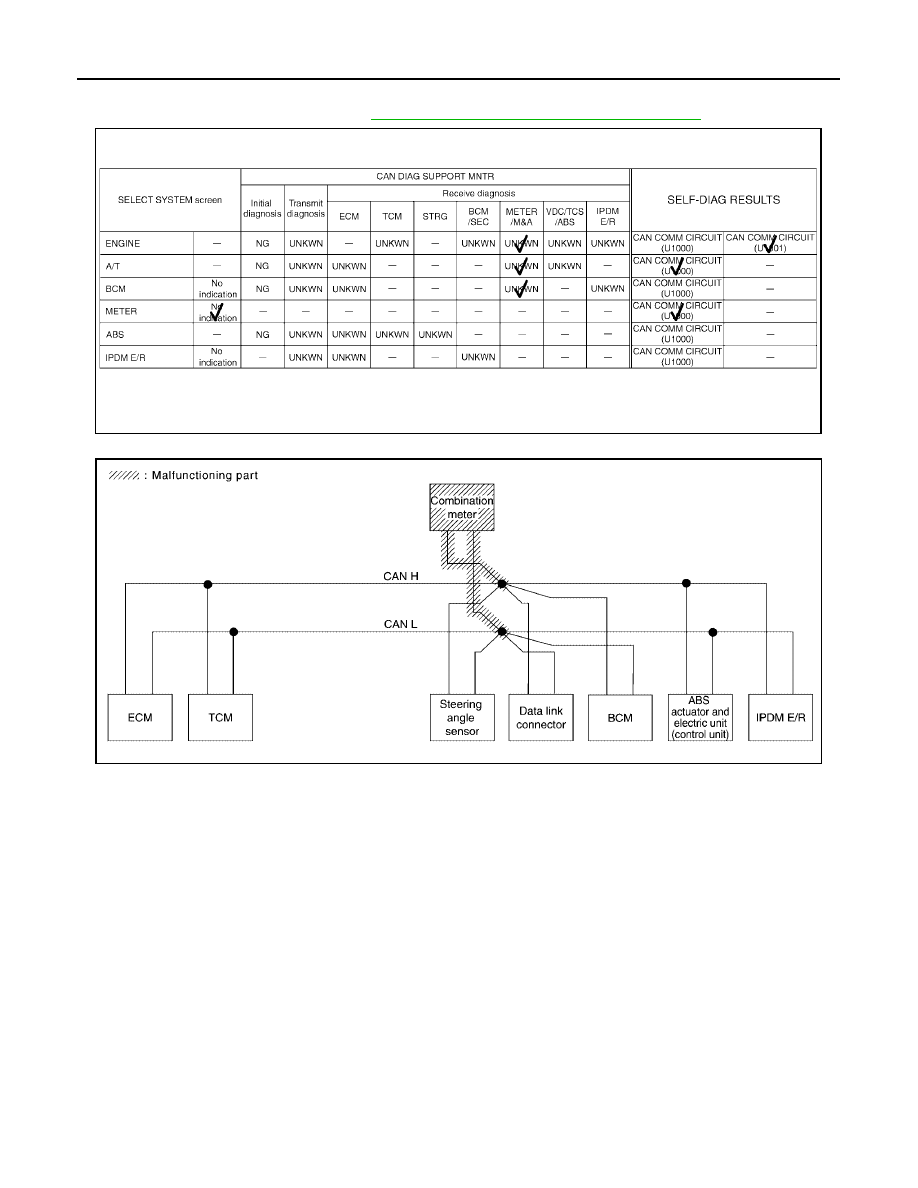

Check combination meter circuit. Refer to

LAN-56, "Combination Meter Circuit Inspection"

.

PKIB5090E

PKIB5207E

CAN SYSTEM (TYPE 1)

LAN-49

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 9

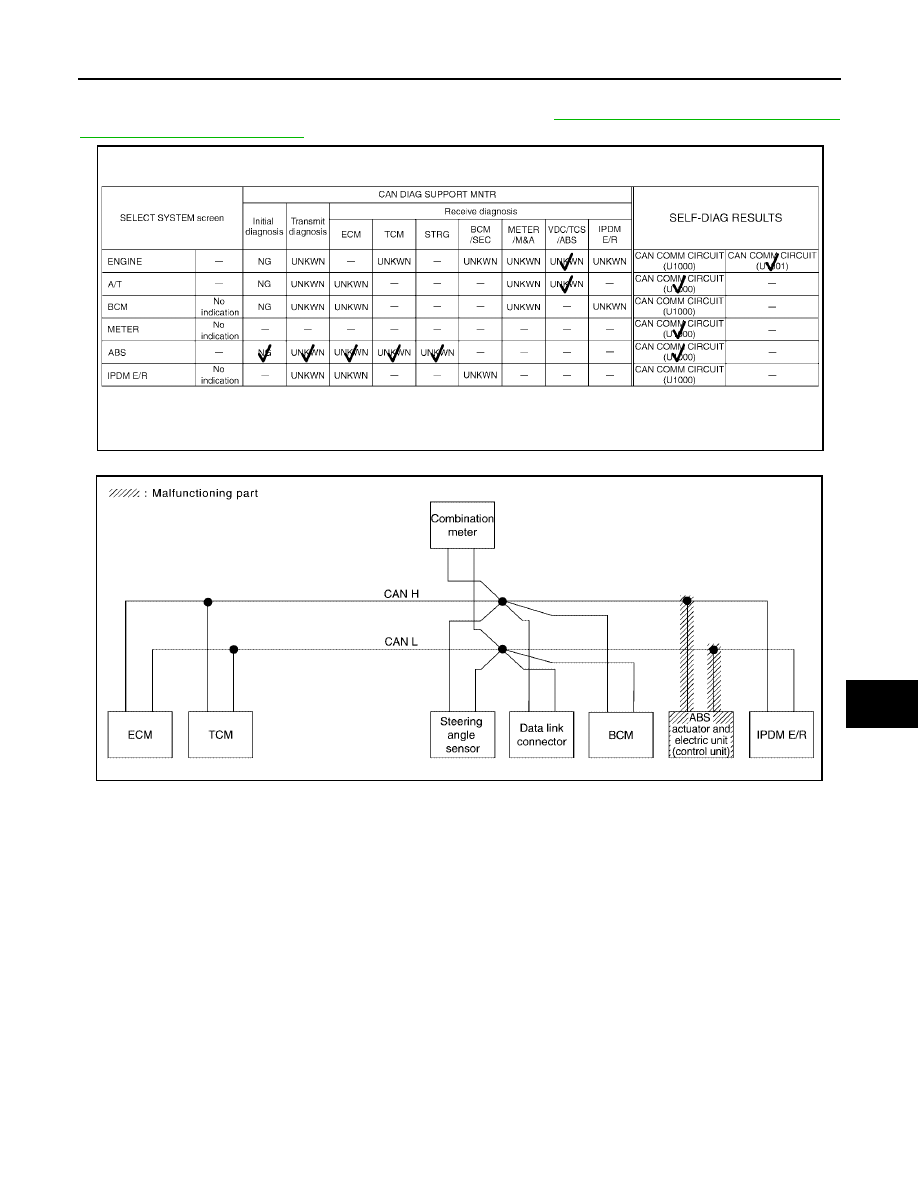

Check ABS actuator and electric unit (control unit) circuit. Refer to

LAN-56, "ABS Actuator and Electric Unit

(Control Unit) Circuit Inspection"

.

PKIB5091E

PKIB5208E

LAN-50

[CAN]

CAN SYSTEM (TYPE 1)

2005 Pathfinder

Case 10

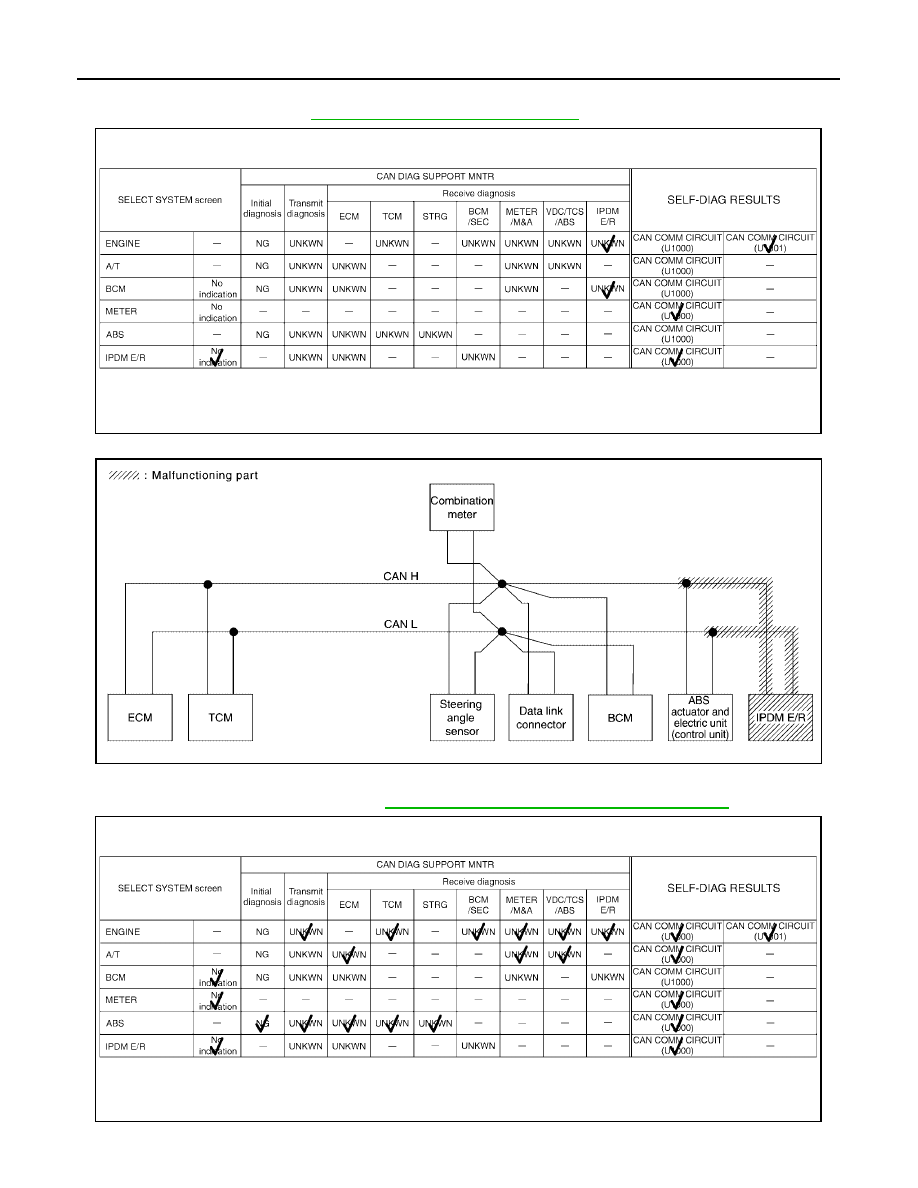

Check IPDM E/R circuit. Refer to

LAN-57, "IPDM E/R Circuit Inspection"

.

Case 11

Check CAN communication circuit. Refer to

LAN-58, "CAN Communication Circuit Inspection"

.

PKIB5092E

PKIB5209E

PKIB5093E
