TROUBLE DIAGNOSES WORK FLOW

LAN-11

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

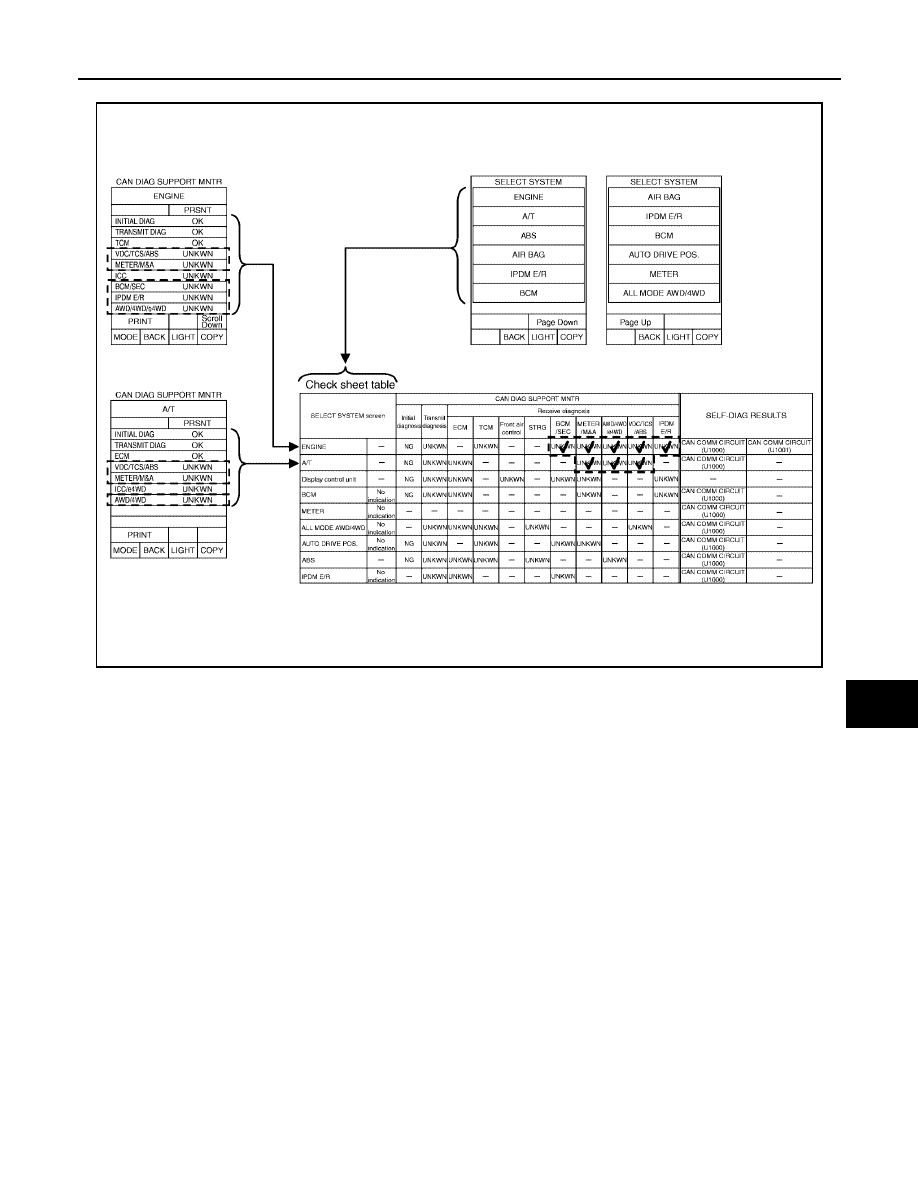

Example of Filling in Check Sheet When Initial Conditions Are Reproduced

1.

Put a check mark to “No indication” if some of unit names listed on the column of diagnosis system selec-
tion screen of a check sheet table are not displayed on “SELECT SYSTEM” screen attached to the check
sheet.

NOTE:
Do not put a check mark on items in the column of “No indication” on the check sheet when displaying all
items on “SELECT SYSTEM” screen.

2.

Confirm the unit name that “UNKWN” is displayed from the copy of “CAN DIAG SUPPORT MNTR” screen
of “ENGINE” attached to the check sheet, and then put a check mark to the check sheet table.

NOTE:
In “CAN DIAG SUPPORT MNTR” screen, “UNKWN” is displayed on “VDC/TCS/ABS”, “METER/M&A”,
“ICC”, “BCM/SEC”, “IPDM E/R” and “AWD/4WD/e4WD”. But put a check mark to “VDC/TCS/ABS”,
“METER/M&A”, “BCM/SEC”, “IPDM E/R” and “AWD/4WD/e4WD” because “UNKWN” is listed on the col-
umn of reception diagnosis of the check sheet table.

3.

Confirm the unit name that “UNKWN” is displayed on the copy of “CAN DIAG SUPPORT MNTR” screen
of “A/T” as well as “ENGINE”. And then, put a check mark to the check sheet table.

NOTE:

●

For “A/T”, “UNKWN” is displayed on “VDC/TCS/ABS”, “METER/M&A”, “ICC/e4WD” and “AWD/4WD”.
But put a check mark to “VDC/TCS/ABS”, “METER/M&A” and “AWD/4WD” because “UNKWN” is listed
on the column of reception diagnosis of the check sheet table.

SKIB3228E

LAN-12

[CAN]

TROUBLE DIAGNOSES WORK FLOW

2005 Pathfinder

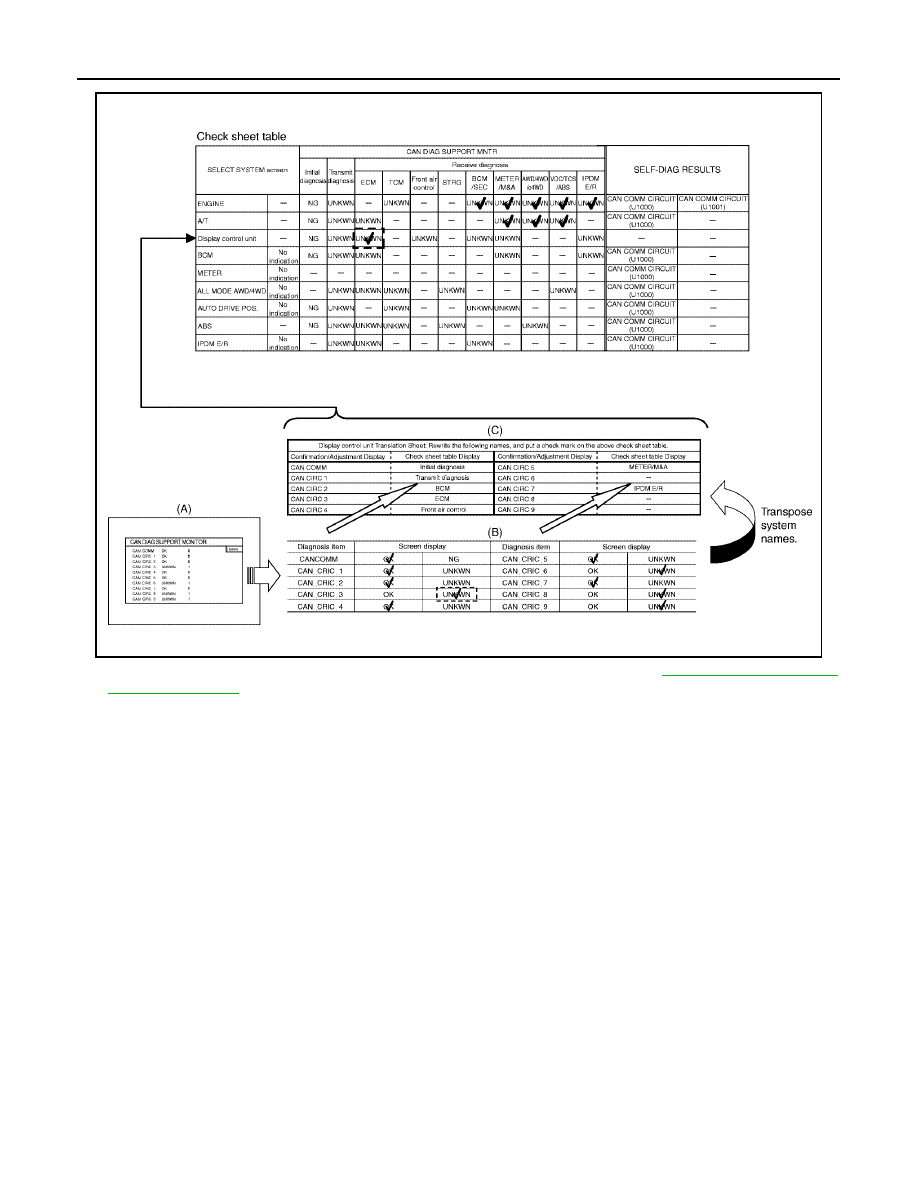

4.

Display control unit reads the CAN diagnosis support monitor check sheet (B)

AV-139, "CAN Communi-

cation Line Check"

transferred from the display screen (A). The transferred CAN diagnosis support mon-

itor check sheet is copied to the Check sheet, and conversed according to the Display control unit
Translation Sheet. And then put a check mark to the check sheet table.
NOTE:
In the CAN diagnosis support monitor check sheet (B), check marks are put to “CAN CIRC 3”, “CAN CIRC
6”, “CAN CIRC 8” and “CAN CIRC 9”. But, in the column of the check sheet table indication in Display
control unit Translation Sheet (C), “ECM” is listed only for “CAN CIRC 3”. Therefore, put a check mark to
“ECM” because “UNKWN” is listed on the column of reception diagnosis of the check sheet table.

SKIB3229E

TROUBLE DIAGNOSES WORK FLOW

LAN-13

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

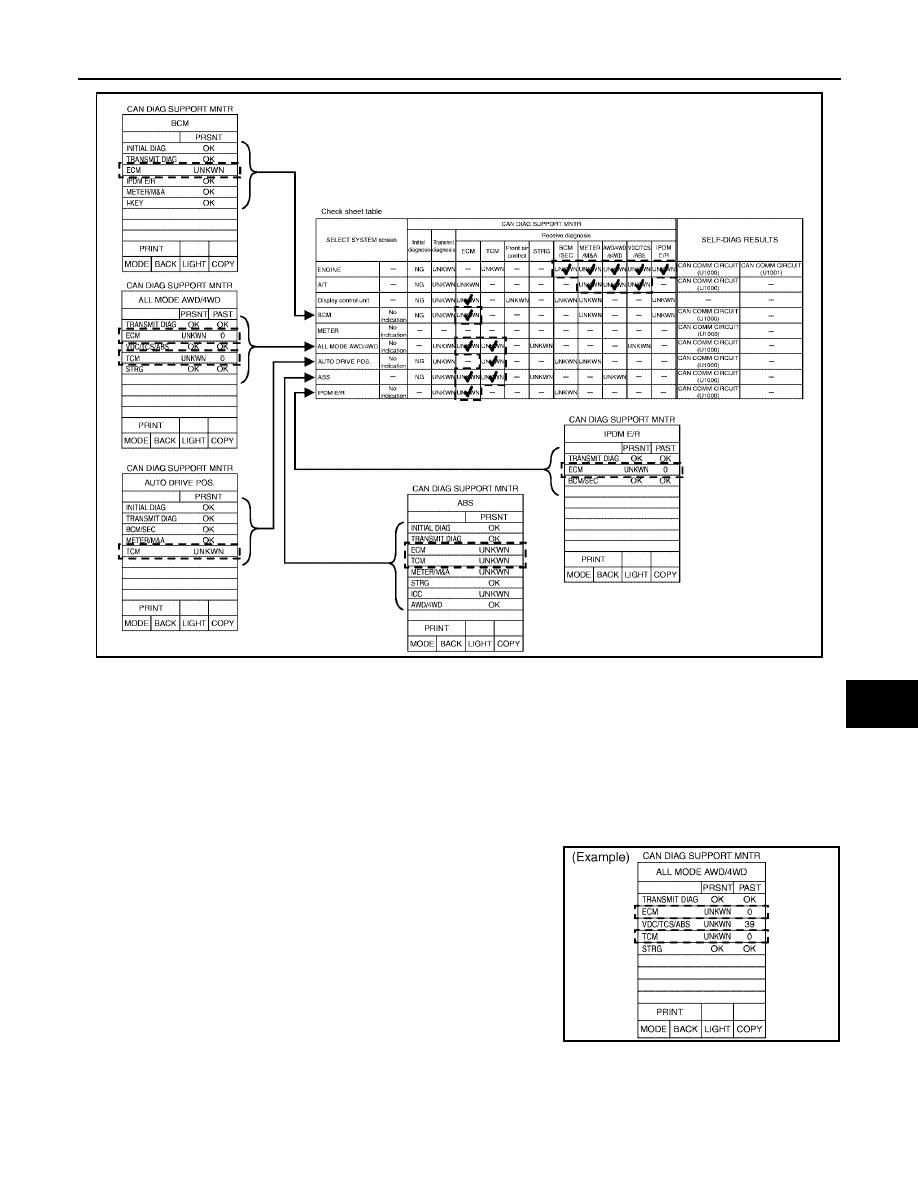

5.

Confirm the unit name that “UNKWN” is displayed on the copy of “CAN DIAG SUPPORT MNTR” screen
of “BCM” and “ABS” as well as “ENGINE”. And then, put a check mark to the check sheet table.

NOTE:

●

For “BCM”, “UNKWN” is displayed on “ECM”. Put a check mark to it.

●

For “ALL MODE AWD/4WD”, “UNKWN” is displayed on “ECM” and “TCM”. Put a check mark to it.

●

For “AUTO DRIVE POS.”, “UNKWN” is displayed on “TCM”. Put a check mark to it.

●

For “ABS”, “UNKWN” is displayed on “ECM” and “TCM”. Put a check mark to it.

●

For “IPDM E/R”, “UNKWN” is displayed on “ECM”. Put a check mark to it.

CAUTION:

“ALL MODE AWD/4WD” puts a check mark on the check
sheet when “Present” is “UNKWN” and “Past” is “0”.

SKIB3230E

SKIB3244E

LAN-14

[CAN]

TROUBLE DIAGNOSES WORK FLOW

2005 Pathfinder

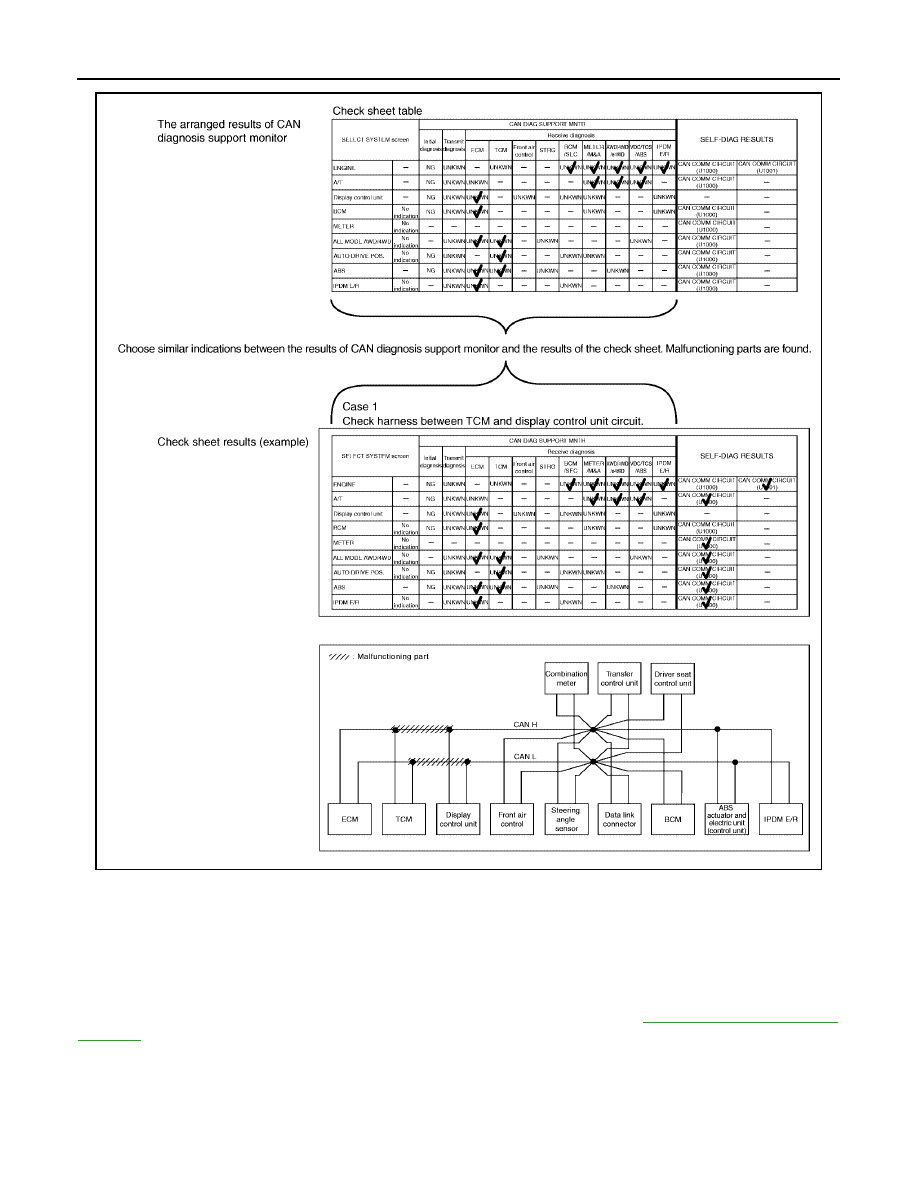

NOTE:
There is a case that some of “CAN DIAG SUPPORT MNTR” and “SELF-DIAG RESULTS” are not needed for
diagnosis. In the case, “UNKWN” and “CAN COMM CIRCUIT(U1000)” in “Check sheet results (example)”
change to “–”. Then, ignore check marks on the Check sheet table.

6.

Perform system diagnosis for possible causes identified.

7.

Perform diagnosis again after inspection and repair. Make sure that repair is completely performed, and
then end the procedure.

Start CAN system trouble diagnosis if this procedure can be confirmed. Refer to

LAN-24, "CAN Communica-

tion Unit"

.

SKIB3231E

TROUBLE DIAGNOSES WORK FLOW

LAN-15

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

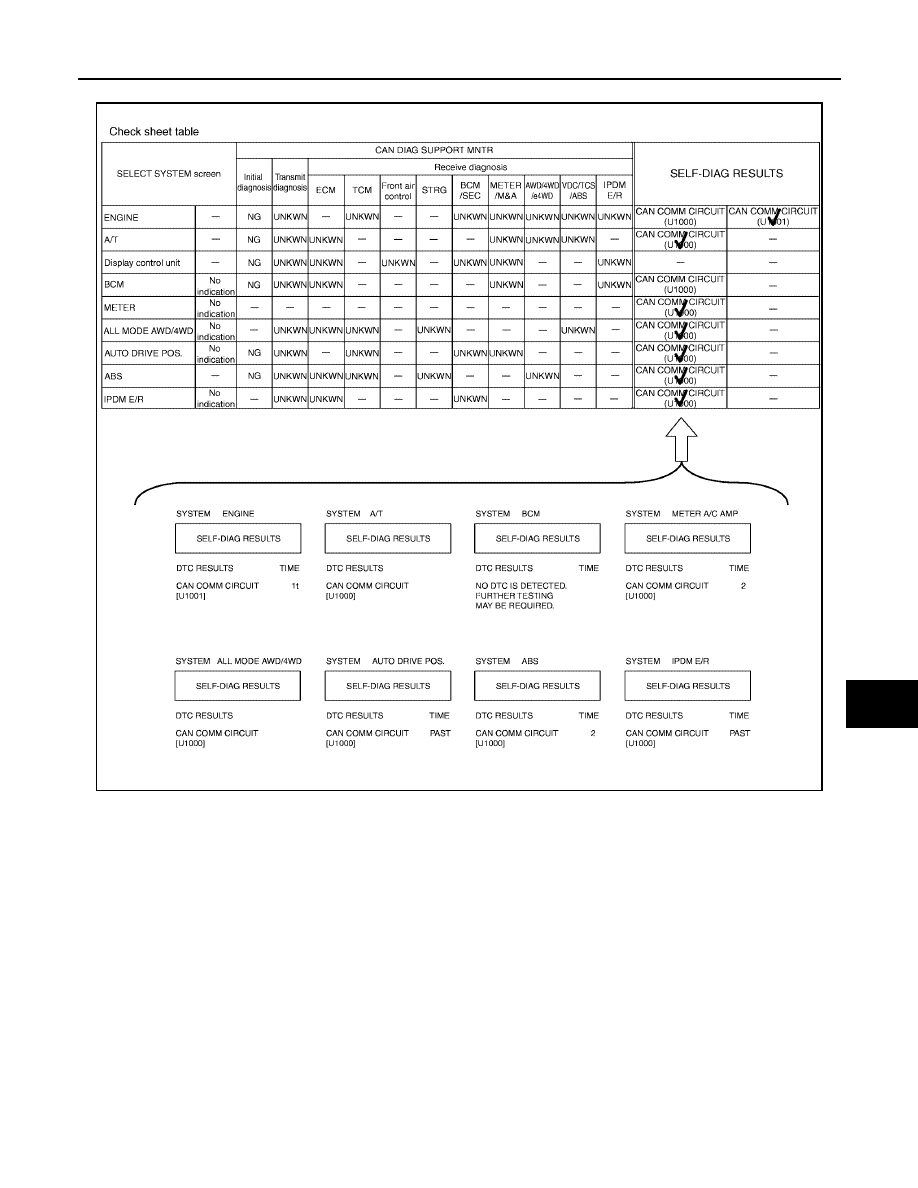

Example of Filling in Check Sheet When Initial Conditions Are Not Reproduced

1.

See “SELF-DIAG RESULTS” of all units attached to the check sheet. If “CAN COMM CIRCUIT”, “CAN
COMM CIRCUIT [U1000]” or “CAN COMM CIRCUIT [U1001]” is displayed, put a check mark to the appli-
cable column of self-diagnostic results of the check sheet table.

NOTE:

●

For “ENGINE”, “CAN COMM CIRCUIT [U1001]” are displayed. Put a check mark to it.

●

For “A/T”, “CAN COMM CIRCUIT [U1000]” is displayed. Put a check mark to it.

●

For “BCM”, “NO DTC IS DETECTED” is displayed. Do not put a check mark to it.

●

For “METER”, “CAN COMM CIRCUIT [U1000]” is displayed. Put a check mark to it.

●

For “ALL MODE AWD/4WD”, “CAN COMM CIRCUIT [U1000]” is displayed. Put a check mark to it.

●

For “AUTO DRIVE POS.”, “CAN COMM CIRCUIT [U1000]” is displayed. Put a check mark to it.

●

For “ABS”, “CAN COMM CIRCUIT [U1000]” is displayed. Put a check mark to it.

●

For “IPDM E/R”, “CAN COMM CIRCUIT [U1000]” is displayed. Put a check mark to it.

SKIB3232E

LAN-16

[CAN]

TROUBLE DIAGNOSES WORK FLOW

2005 Pathfinder

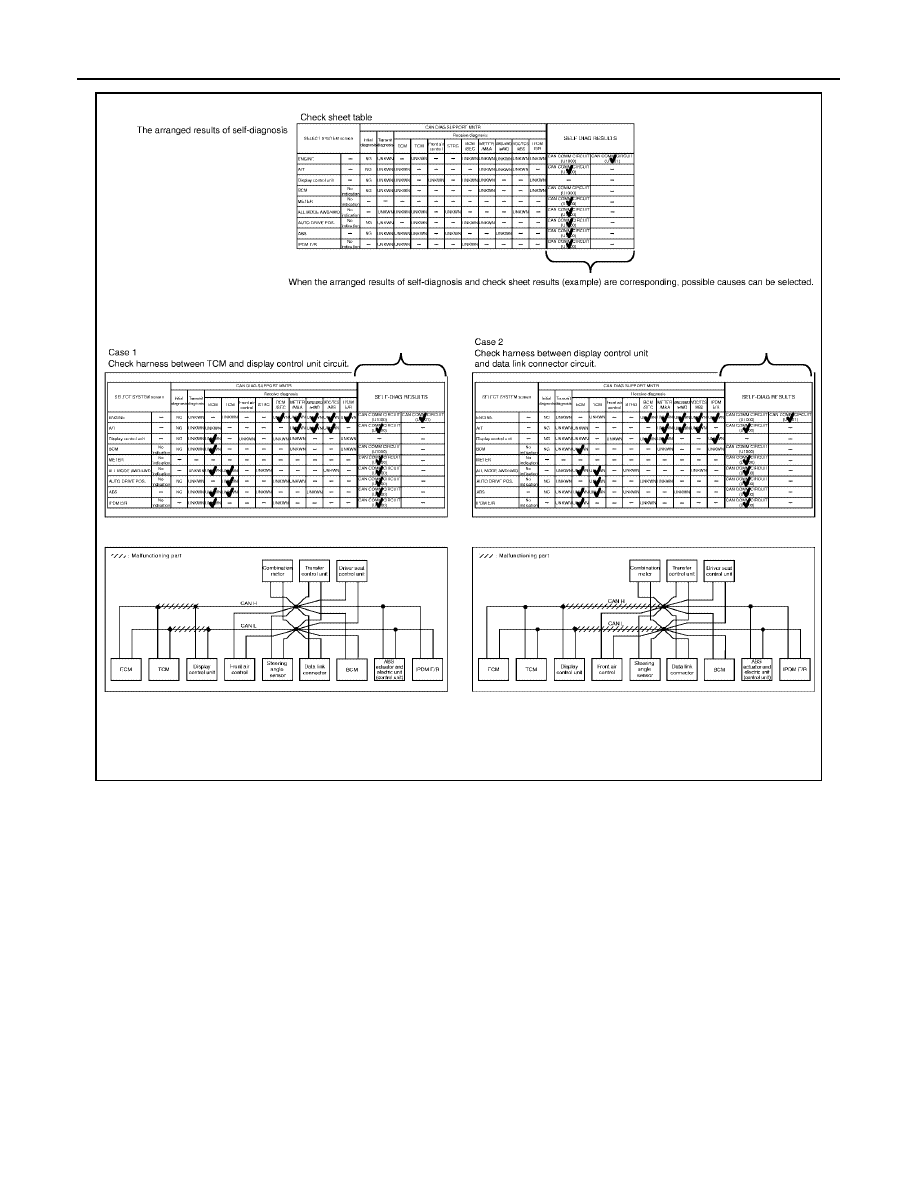

NOTE:
There is a case that some of “CAN DIAG SUPPORT MNTR” and “SELF-DIAG RESULTS” are not needed for
diagnosis. In the case, “UNKWN” and “CAN COMM CIRCUIT[U1000]” in “Check sheet results (example)”
change to “–”. Then, ignore check marks on the Check sheet table.

2.

For the selected possible causes, it is expected that malfunctions have been found in the past.

SKIB3233E

TROUBLE DIAGNOSES WORK FLOW

LAN-17

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

CAN Diagnostic Support Monitor

UKS003GJ

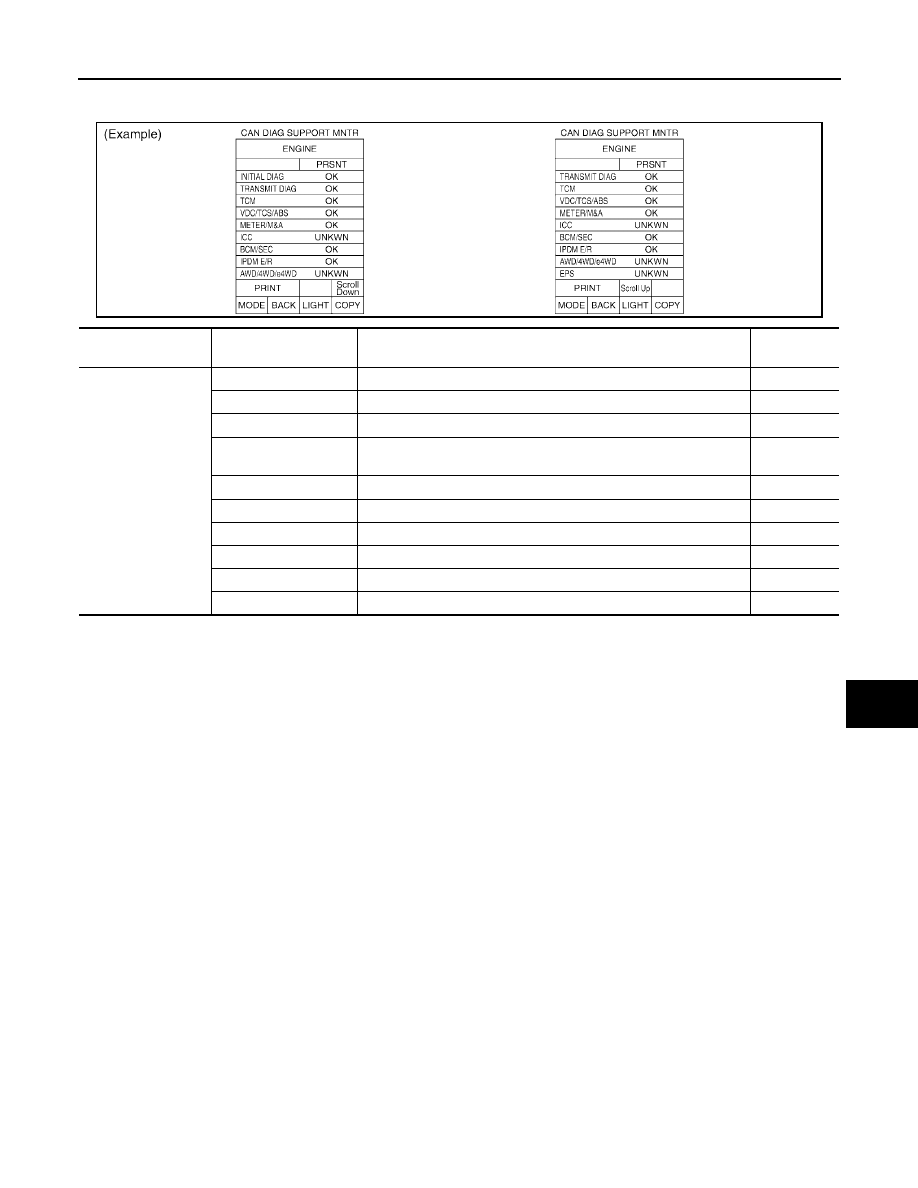

DESCRIPTION OF “CAN DIAG SUPPORT MNTR” SCREEN FOR ECM

Display Results (Present)

●

OK : Normal

●

NG : Malfunction

●

UNKWN : The diagnosed unit does not transmit or receive the applicable data normally.

SKIB0591E

“SELECT SYSTEM”

screen

“CAN DIAG SUPPORT

MNTR” screen

Description

Present

ENGINE

INITIAL DIAG

Make sure that microcomputer in ECU works normally.

OK/NG

TRANSMIT DIAG

Make sure of normal transmission.

OK/UNKWN

TCM

Make sure of normal reception from TCM.

OK/UNKWN

VDC/TCS/ABS

Make sure of normal reception from ABS actuator and electric unit
(control unit).

OK/UNKWN

METER/M&A

Make sure of normal reception from combination meter.

OK/UNKWN

ICC

ICC is not diagnosed.

UNKWN

BCM/SEC

Make sure of normal reception from BCM.

OK/UNKWN

IPDM E/R

Make sure of normal reception from IPDM E/R.

OK/UNKWN

AWD/4WD/e4WD

Make sure of normal reception from transfer control unit.

OK/UNKWN

EPS

EPS is not diagnosed.

UNKWN

LAN-18

[CAN]

TROUBLE DIAGNOSES WORK FLOW

2005 Pathfinder

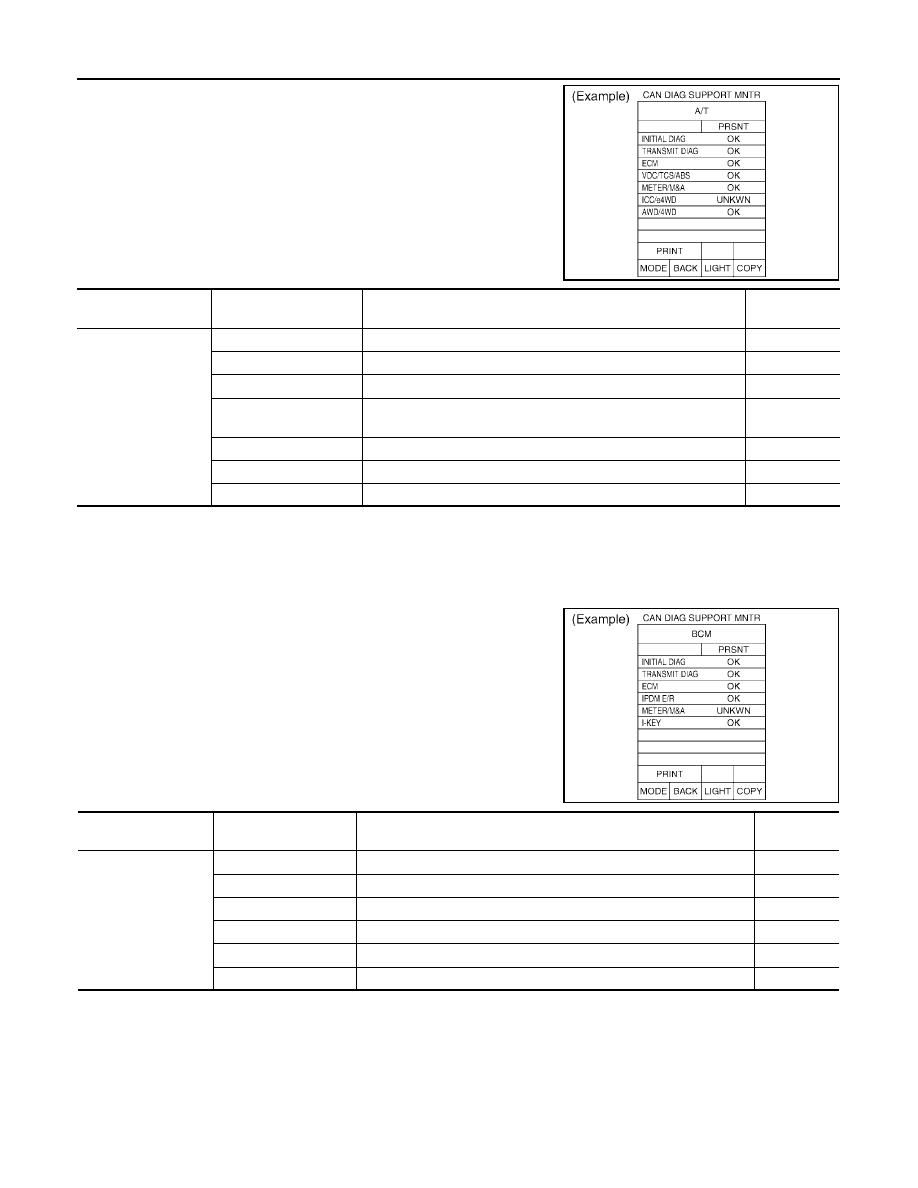

DESCRIPTION OF “CAN DIAG SUPPORT MNTR” SCREEN
FOR TCM

Display Results (Present)

●

OK : Normal

●

NG : Malfunction

●

UNKWN : The diagnosed unit does not transmit or receive the applicable data normally.

DESCRIPTION OF “CAN DIAG SUPPORT MNTR” SCREEN
FOR BCM

Display Results (Present)

●

OK : Normal

●

NG : Malfunction

●

UNKWN : The diagnosed unit does not transmit or receive the applicable data normally.

SKIB2335E

“SELECT SYSTEM”

screen

“CAN DIAG SUPPORT

MNTR” screen

Description

Present

A/T

INITIAL DIAG

Make sure that microcomputer in ECU works normally.

OK/NG

TRANSMIT DIAG

Make sure of normal transmission.

OK/UNKWN

ECM

Make sure of normal reception from ECM.

OK/UNKWN

VDC/TCS/ABS

Make sure of normal reception from ABS actuator and electric unit
(control unit).

OK/UNKWN

METER/M&A

Make sure of normal reception from combination meter.

OK/UNKWN

ICC/e4WD

ICC/e4WD is not diagnosed.

UNKWN

AWD/4WD

Make sure of normal reception from transfer control unit.

OK/UNKWN

SKIB0593E

“SELECT SYSTEM”

screen

“CAN DIAG SUPPORT

MNTR” screen

Description

Present

BCM

INITIAL DIAG

Make sure that microcomputer in ECU works normally.

OK/NG

TRANSMIT DIAG

Make sure of normal transmission.

OK/UNKWN

ECM

Make sure of normal reception from ECM.

OK/UNKWN

IPDM E/R

Make sure of normal reception from IPDM E/R.

OK/UNKWN

METER/M&A

Make sure of normal reception from combination meter.

OK/UNKWN

I-KEY

I-KEY is not diagnosed.

OK
