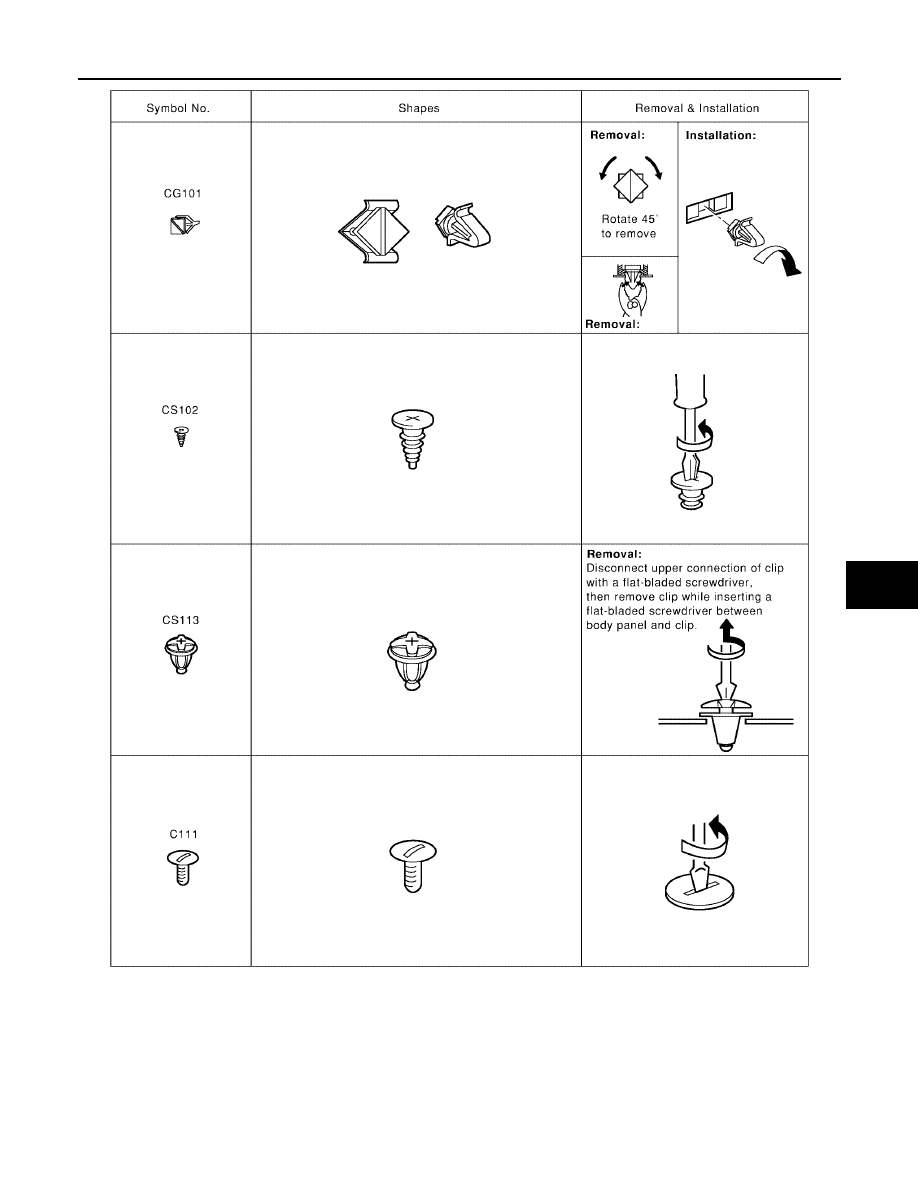

CLIP AND FASTENER

EI-13

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

SIIA0317E

EI-14

FRONT BUMPER

2005 Pathfinder

FRONT BUMPER

PFP:F2022

Removal and Installation

EIS00443

REMOVAL

1.

Remove radiator grille. Refer to

EI-16, "FRONT GRILLE"

.

2.

Remove front valance LH, center, then RH.

3.

Remove engine undercover.

4.

Remove front bumper stays LH and RH.

5.

Disconnect fog lamp harnesses, if equipped.

6.

Remove front bumper assembly.

INSTALLATION

Installation is in the reverse order of removal.

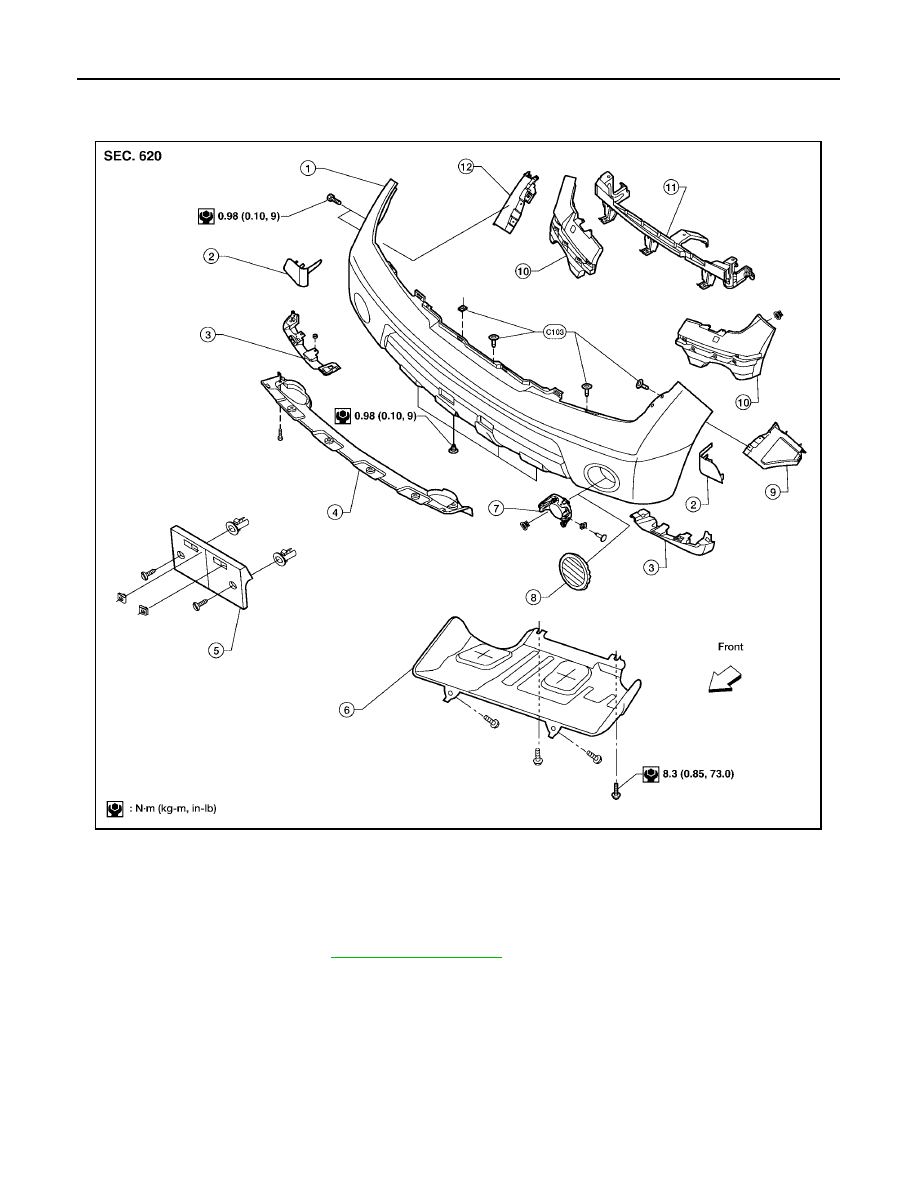

1.

Front bumper assembly

2.

Front bumper stay RH/LH

3.

Front valance RH/LH

4.

Front valance center

5.

Front license plate bracket

6.

Engine undercover

7.

Fog lamp (if equipped)

8.

Fog lamp opening finisher (if equipped)

9.

Front bumper stay LH

10. Front bumper reinforcement RH/LH

11.

Front bumper bracket

12. Front bumper stay RH

LIIA1757E

REAR BUMPER

EI-15

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

REAR BUMPER

PFP:H5022

Removal and Installation

EIS00444

REMOVAL

1.

Remove LH and RH rear fascia struts.

2.

Remove rear fascia lower stay bolts.

3.

Remove fascia front upper bolts near wheel opening.

4.

Release left pinch rail clips and remove LH side of rear bumper fascia from quarter panel.

5.

Release right pinch rail clips and remove RH side of rear bumper fascia from quarter panel.

6.

Remove fascia rear upper bolts near combination lamp.

7.

Remove rear bumper fascia.

8.

Disconnect harness on left side of tow hitch.

9.

Remove rear bumper reinforcement.

10. Remove drafter duct from lower side of LH quarter panel.

INSTALLATION

Installation is in the reverse order of removal.

●

Apply sealant to clips securing upper step pad during installation.

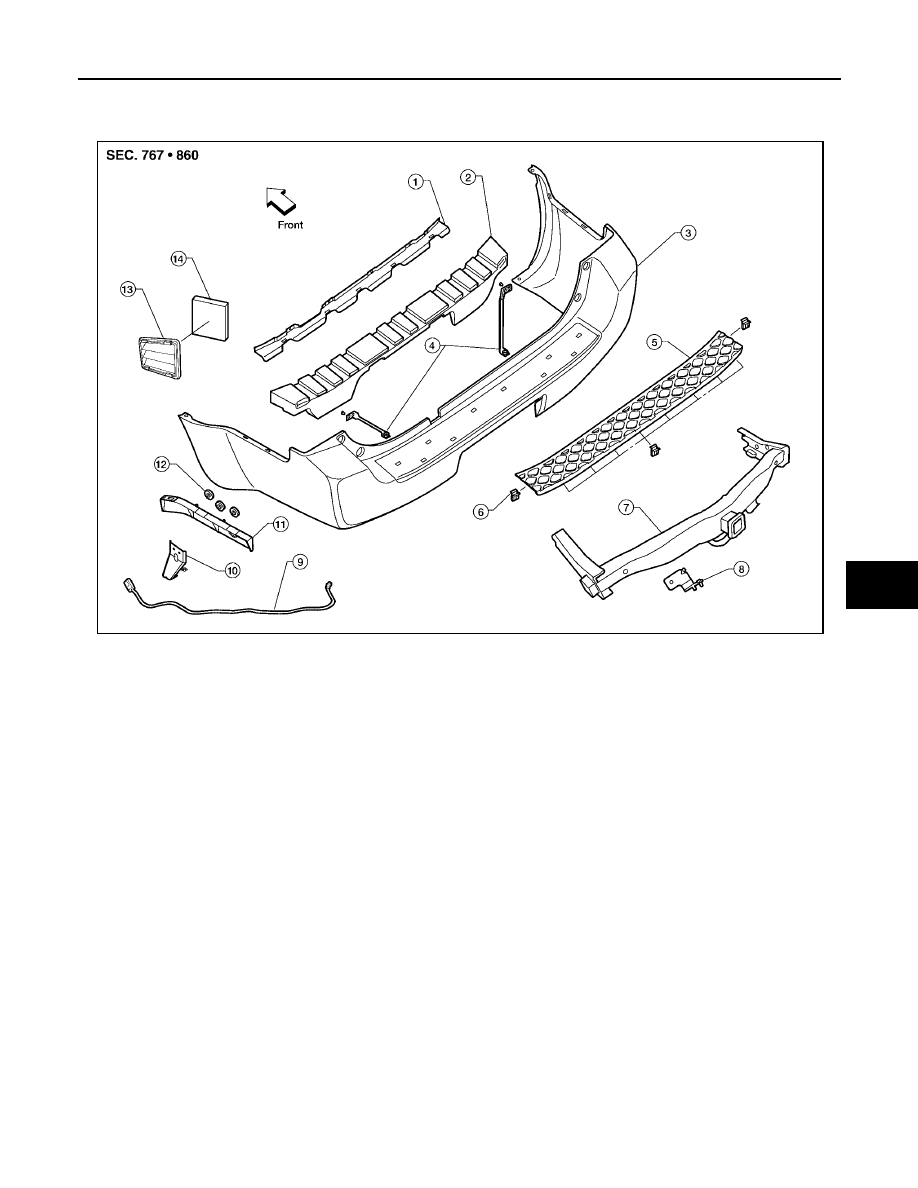

1.

Rear valance

2.

Rear bumper reinforcement

3.

Rear bumper fascia

4.

Rear fascia strut LH/RH

5.

Step pad

6.

Clip

7.

Tow hitch

8.

Tow harness bracket

9.

Tow hitch harness

10. Rear fascia lower stay

11.

Pinch rail

12. Washer

13. Drafter duct

14. Filter element

LIIA1750E

EI-16

FRONT GRILLE

2005 Pathfinder

FRONT GRILLE

PFP:62310

Removal and Installation

EIS00445

REMOVAL

1.

Release upper clips from front grille.

2.

Twist and release LH and RH side clips and remove front grille from member.

INSTALLATION

Installation is in the reverse order of removal.

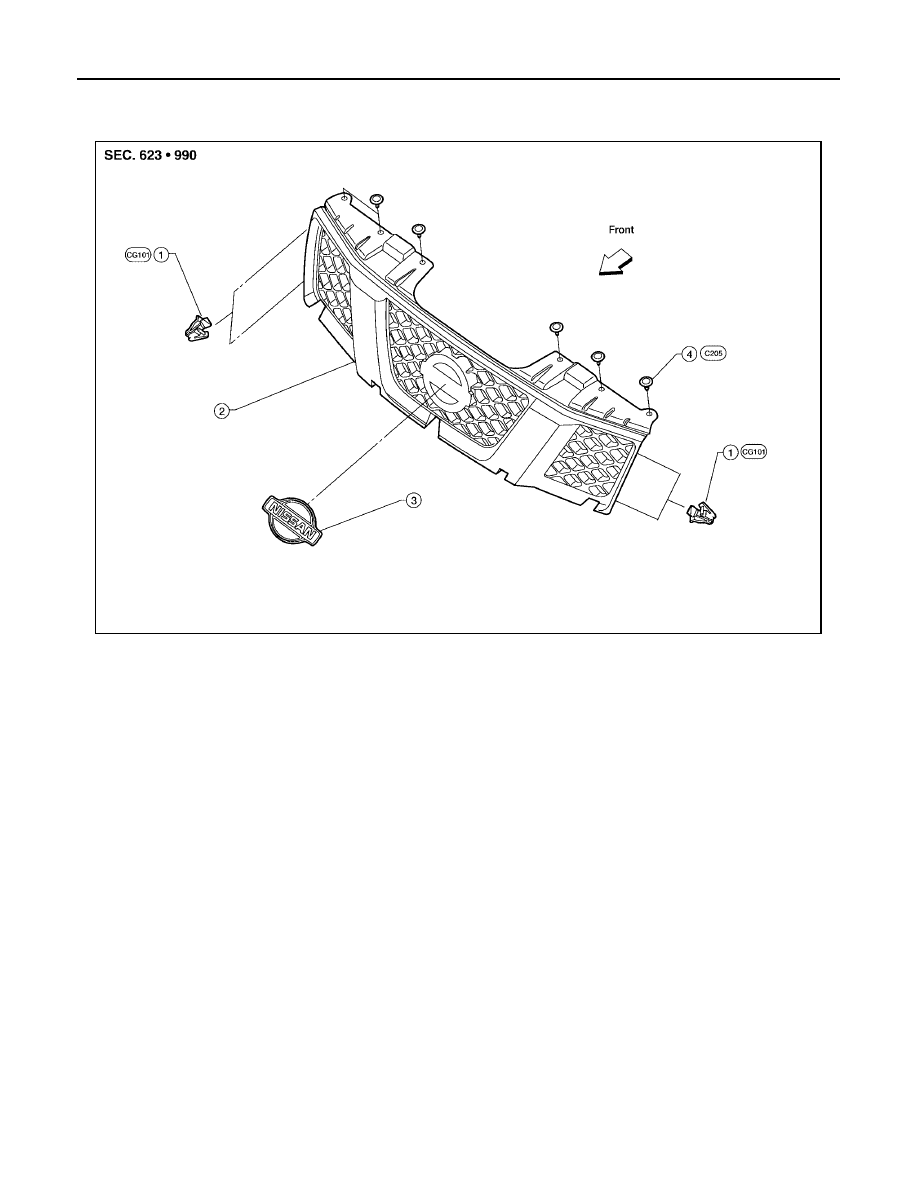

1.

Slide clips

2.

Front grille

3.

Front emblem

4.

Clips

LIIA1760E

COWL TOP

EI-17

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

COWL TOP

PFP:66100

Removal and Installation

EIS00446

REMOVAL

1.

Remove the front wiper arms. Refer to

WW-32, "Removal and Installation of Front Wiper Arms, Adjust-

ment of Wiper Arms Stop Location"

.

2.

Remove cowl top seal.

3.

Release clips and remove LH and RH cowl top extensions.

4.

Disconnect washer tubes from washer nozzles.

5.

Remove cowl top clips and remove cowl top from the cowl.

INSTALLATION

Installation is in the reverse order of removal.

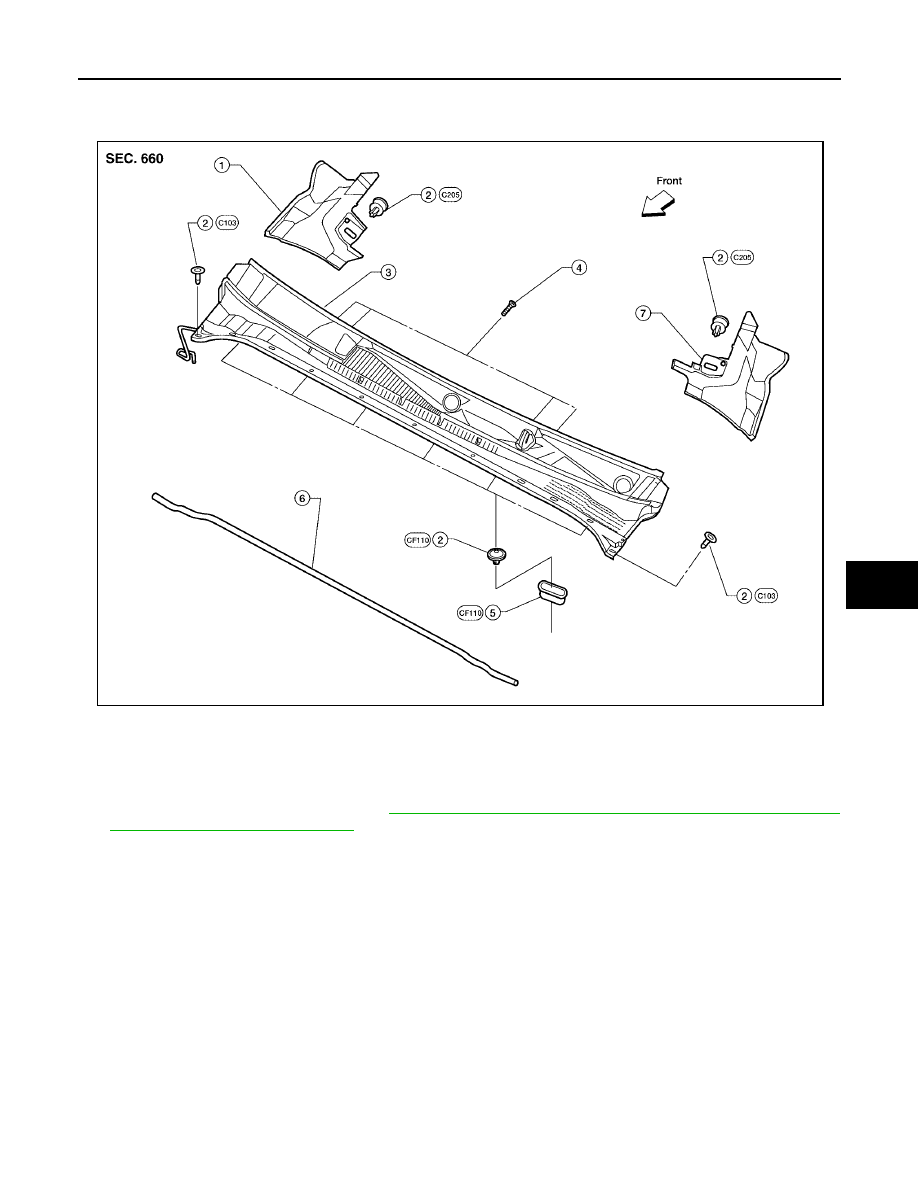

1.

Cowl top extension RH

2.

Clips

3.

Cowl top

4.

Washer nozzle screws

5.

Grommet

6.

Cowl top seal

7.

Cowl top extension LH

LIIA1761E

EI-18

FRONT FENDER

2005 Pathfinder

FRONT FENDER

PFP:63100

Removal and Installation

EIS00447

REMOVAL

1.

Remove headlamp assembly. Refer to

LT-29, "Removal and Installation"

.

2.

Remove front fender protector. Refer to

EI-20, "FENDER PROTECTOR"

.

3.

Remove front bumper. Refer to

EI-14, "Removal and Installation"

.

4.

Remove front fender bolts from hoodledge and dash panel.

5.

Remove front fender bolts from rocker panel and radiator core support member.

6.

Remove front fender.

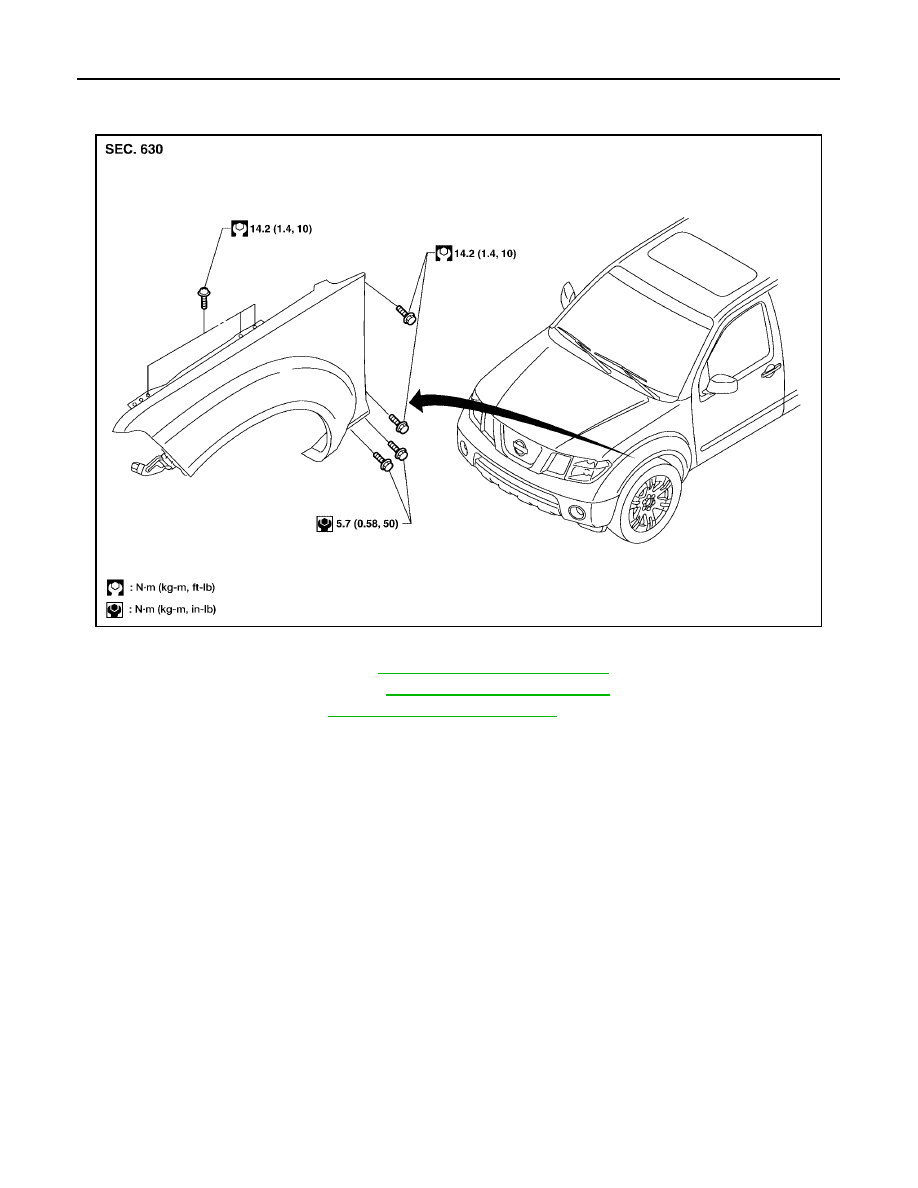

INSTALLATION

Installation is in the reverse order of removal.

LIIA1752E

LICENSE LAMP FINISHER

EI-19

C

D

E

F

G

H

J

K

L

M

A

B

EI

2005 Pathfinder

LICENSE LAMP FINISHER

PFP:84810

Removal and Installation

EIS00502

REMOVAL

1.

Remove back door finisher. Refer to

EI-35, "BACK DOOR TRIM"

.

2.

Remove nuts and license lamp finisher.

INSTALLATION

Installation is in the reverse order of removal.

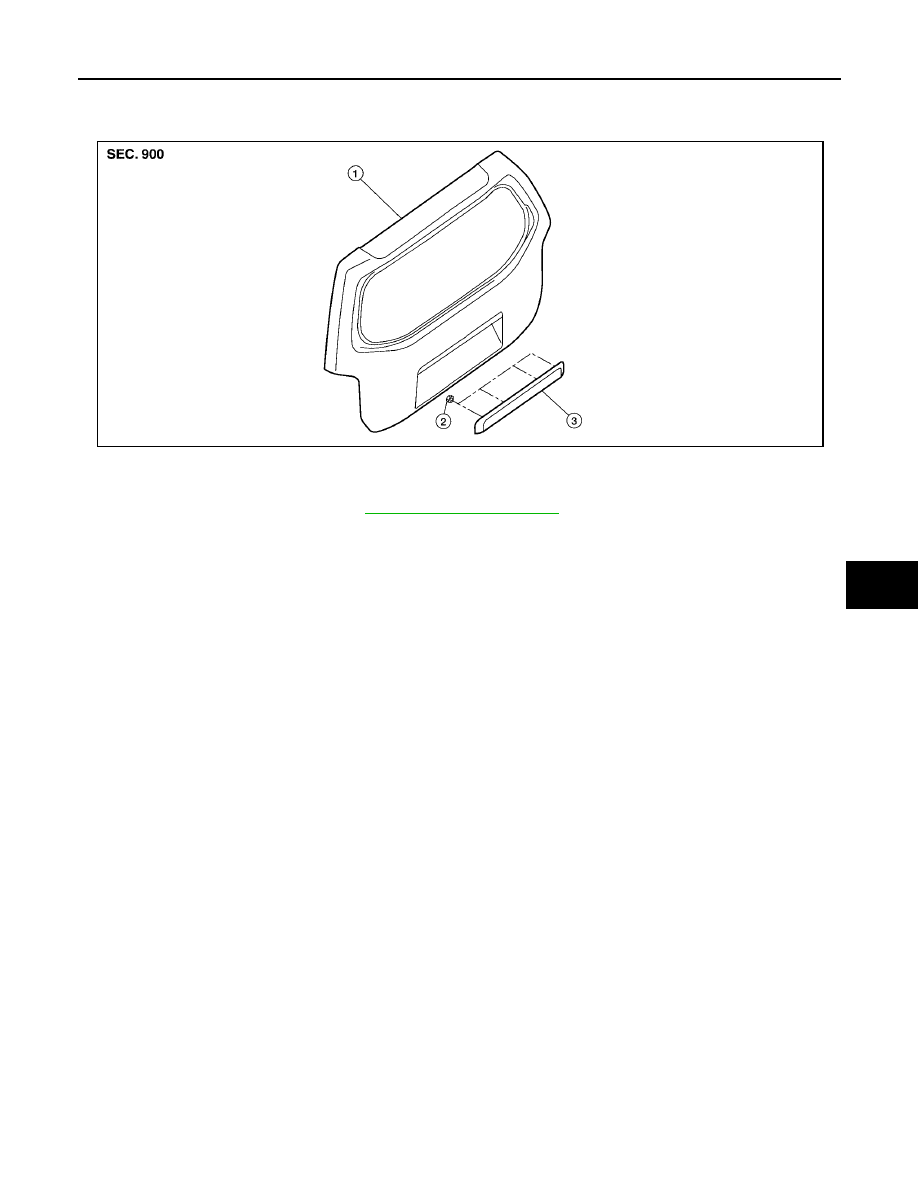

1.

Back door

2.

Nut

3.

License lamp finisher

LIIA1781E

EI-20

FENDER PROTECTOR

2005 Pathfinder

FENDER PROTECTOR

PFP:63840

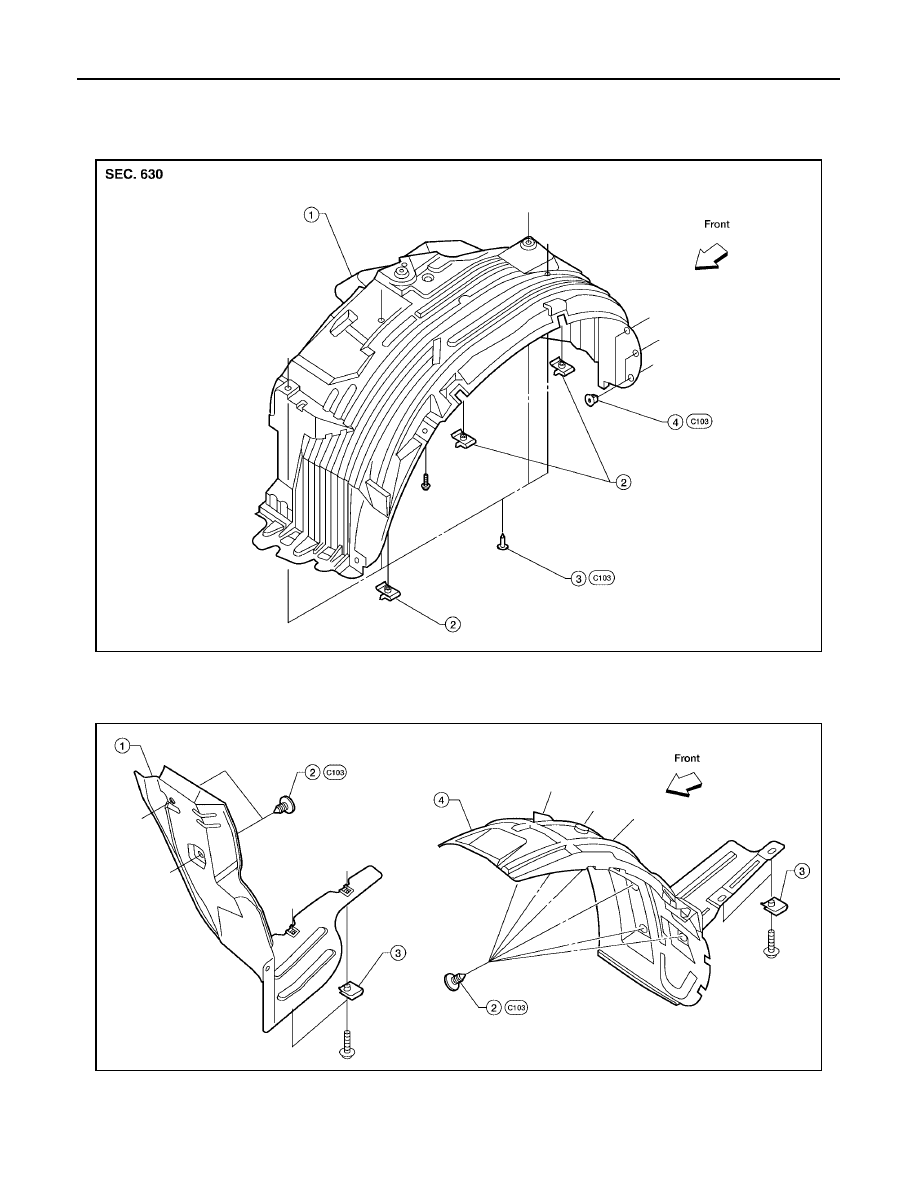

Components

EIS00504

Front Fender Protector

Rear Fender Protector

LIIA1763E

1.

Fender protector LH

2.

Nuts

3.

Clips

4.

Clips

LIIA1764E

1.

Fender protector RH

2.

Clips

3.

Nuts

4.

Fender protector LH
