BASIC SERVICE PROCEDURE

EC-75

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

15.

CHECK IGNITION TIMING AGAIN

1.

Run engine at idle.

2.

Check ignition timing with a timing light. Refer to

EC-76

.

OK or NG

OK

>> GO TO 19.

NG

>> GO TO 16.

16.

CHECK TIMING CHAIN INSTALLATION

Check timing chain installation. Refer to

EM-54, "TIMING CHAIN"

.

OK or NG

OK

>> GO TO 17.

NG

>> 1. Repair the timing chain installation.

2. GO TO 4.

17.

DETECT MALFUNCTIONING PART

Check the following.

●

Check camshaft position sensor (PHASE) and circuit. Refer to

EC-305

.

●

Check crankshaft position sensor (POS) and circuit. Refer to

EC-298

.

OK or NG

OK

>> GO TO 18.

NG

>> 1. Repair or replace.

2. GO TO 4.

18.

CHECK ECM FUNCTION

1.

Substitute another known-good ECM to check ECM function. (ECM may be the cause of an incident, but
this is a rare case.)

2.

Perform initialization of NVIS (NATS) system and registration of all NVIS (NATS) ignition key IDs. Refer to

EC-47, "NVIS (NISSAN VEHICLE IMMOBILIZER SYSTEM-NATS)"

.

>> GO TO 4.

19.

INSPECTION END

Did you replace the ECM, referring this Basic Inspection Procedure?
Yes or No

Yes

>> 1. Perform

EC-88, "VIN Registration"

.

2. INSPECTION END

No

>> INSPECTION END

15

±

5

°

BTDC (in P or N position)

BBIA0531E

EC-76

BASIC SERVICE PROCEDURE

2005 Pathfinder

Idle Speed and Ignition Timing Check

UBS00K3W

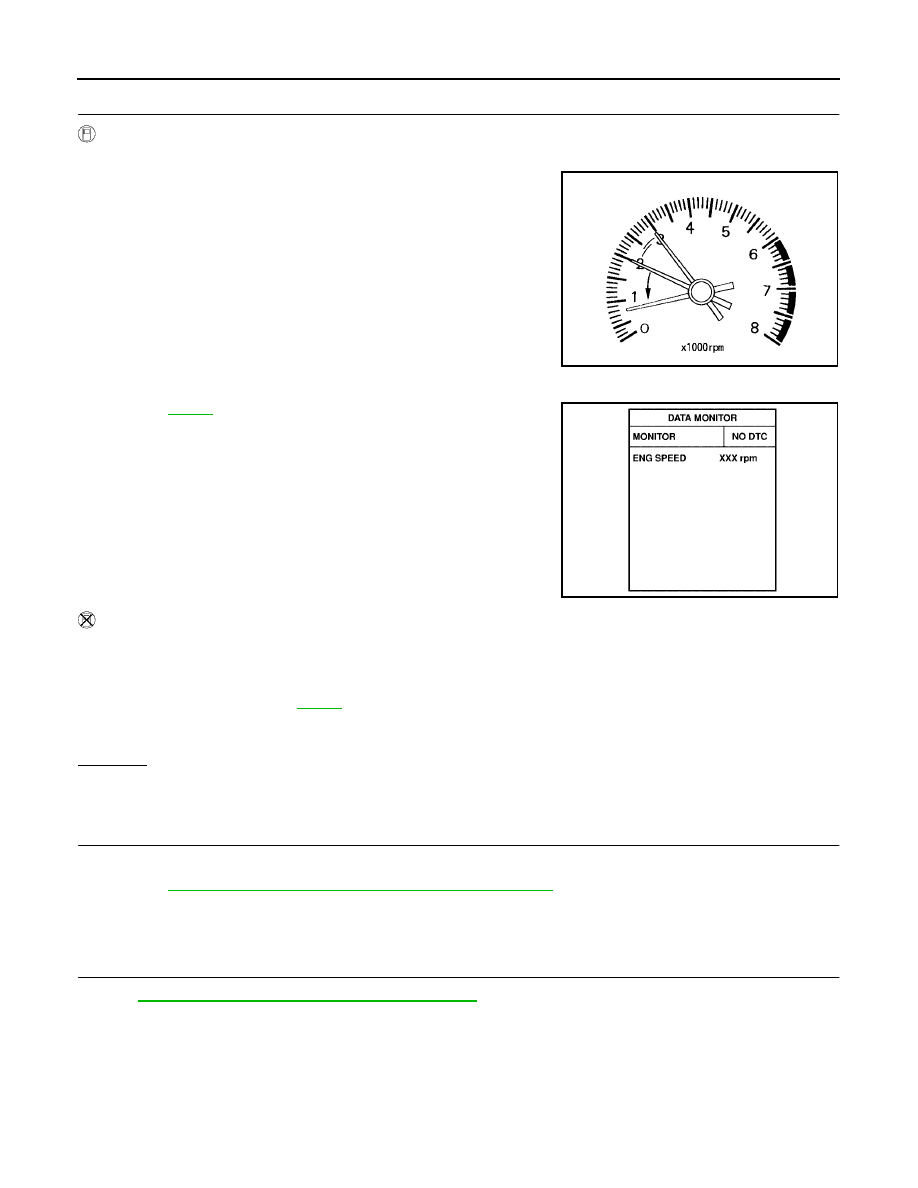

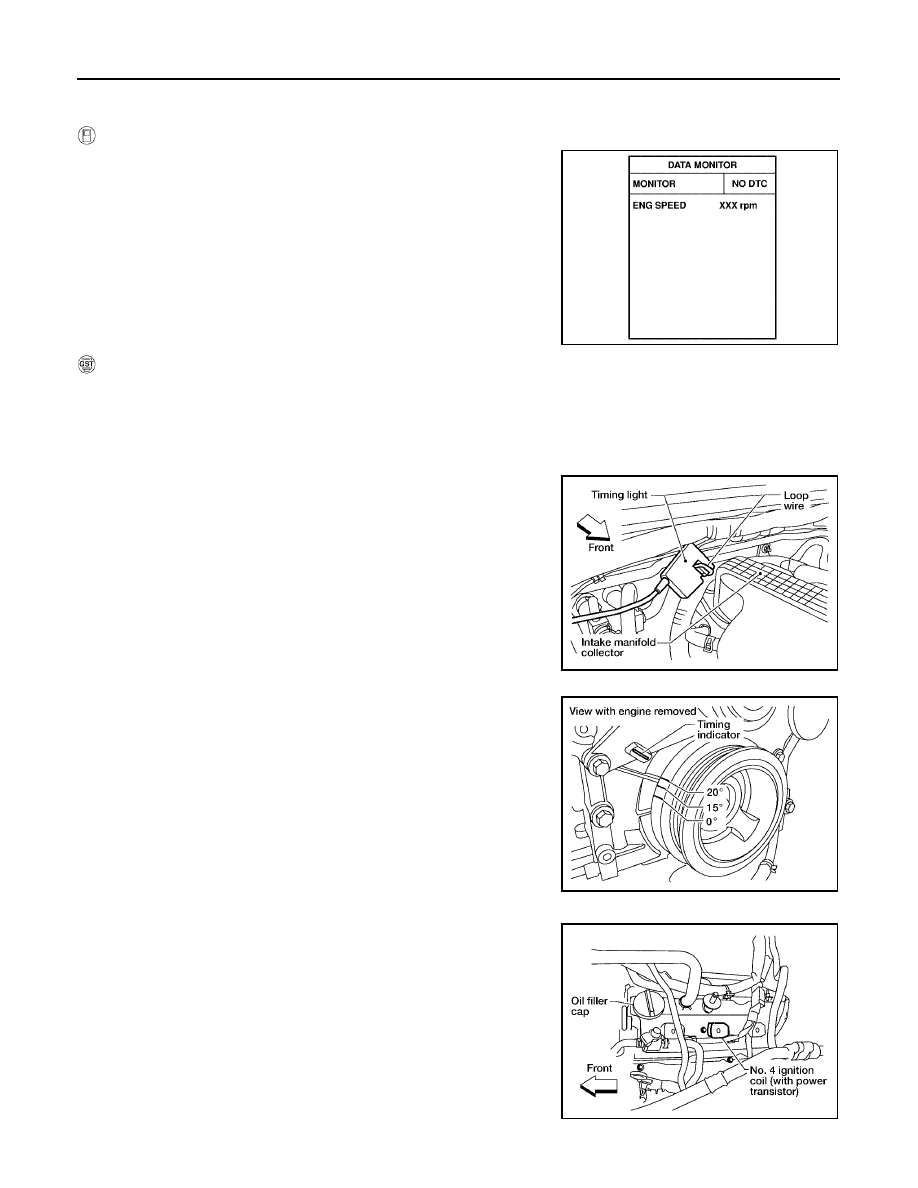

IDLE SPEED

With CONSULT-II

Check idle speed in “DATA MONITOR” mode with CONSULT-II.

With GST

Check idle speed with GST.

IGNITION TIMING

Any of following two methods may be used.

Method A

1.

Attach timing light to loop wire as shown.

2.

Check ignition timing.

Method B

1.

Remove No. 4 ignition coil.

SEF058Y

BBIA0530E

BBIA0531E

BBIA0586E

BASIC SERVICE PROCEDURE

EC-77

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

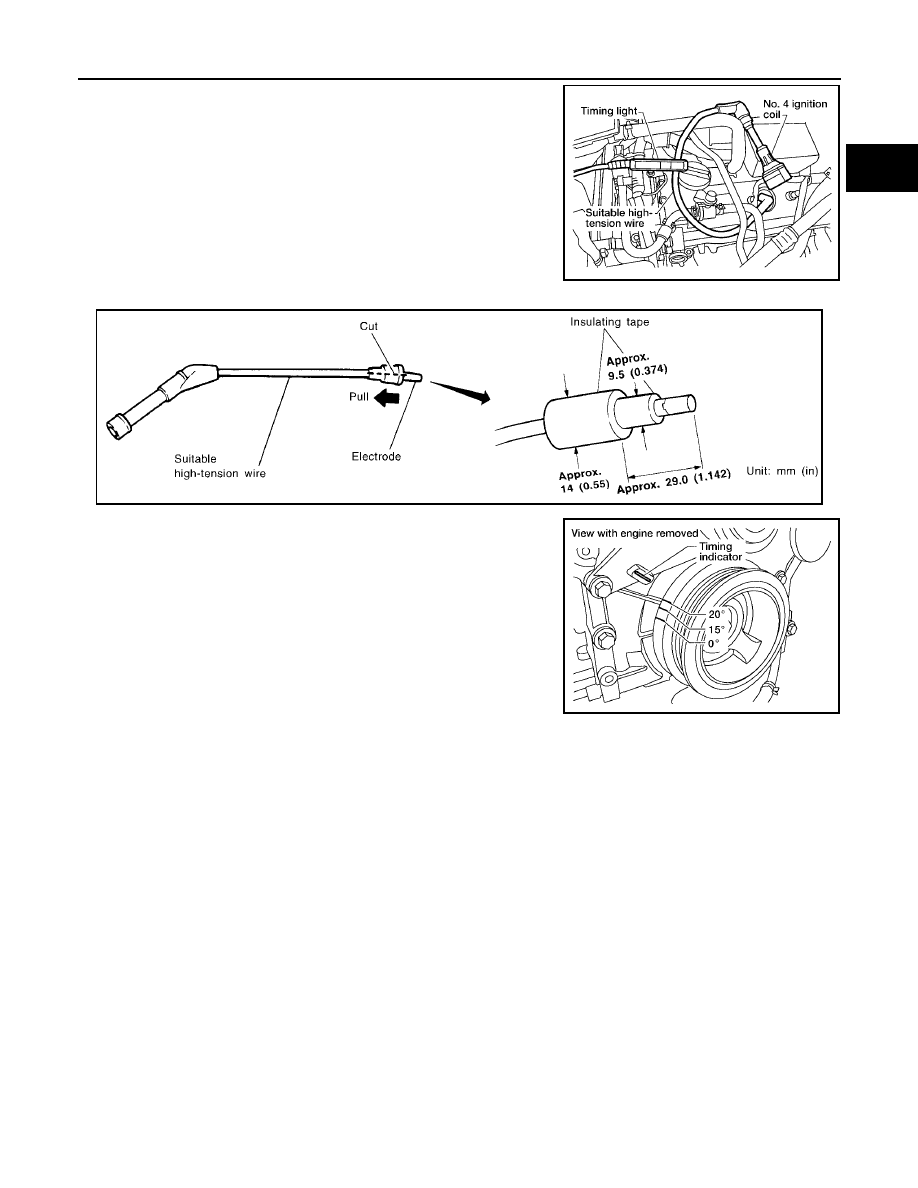

2.

Connect No. 4 ignition coil and No. 4 spark plug with suitable
high-tension wire as shown, and attach timing light clamp to this
wire.

3.

Check ignition timing.

Idle Mixture Ratio Adjustment

UBS00K3X

PREPARATION

1.

Make sure that the following parts are in good order.

●

Battery

●

Ignition system

●

Engine oil and coolant levels

●

Fuses

●

ECM harness connector

●

Vacuum hoses

●

Air intake system
(Oil filler cap, oil level gauge, etc.)

●

Fuel pressure

●

Engine compression

●

Throttle valve

●

Evaporative emission system

2.

On air conditioner equipped models, checks should be carried out while the air conditioner is OFF.

3.

On automatic transmission equipped models, when checking idle rpm, ignition timing and mixture ratio,
checks should be carried out while shift lever is in P or N position.

4.

When measuring CO percentage, insert probe more than 40 cm (15.7 in) into tail pipe.

5.

Turn OFF headlamp, heater blower, rear window defogger.

BBIA0533E

SEF166Y

BBIA0531E

EC-78

BASIC SERVICE PROCEDURE

2005 Pathfinder

6.

Keep front wheels pointed straight ahead.

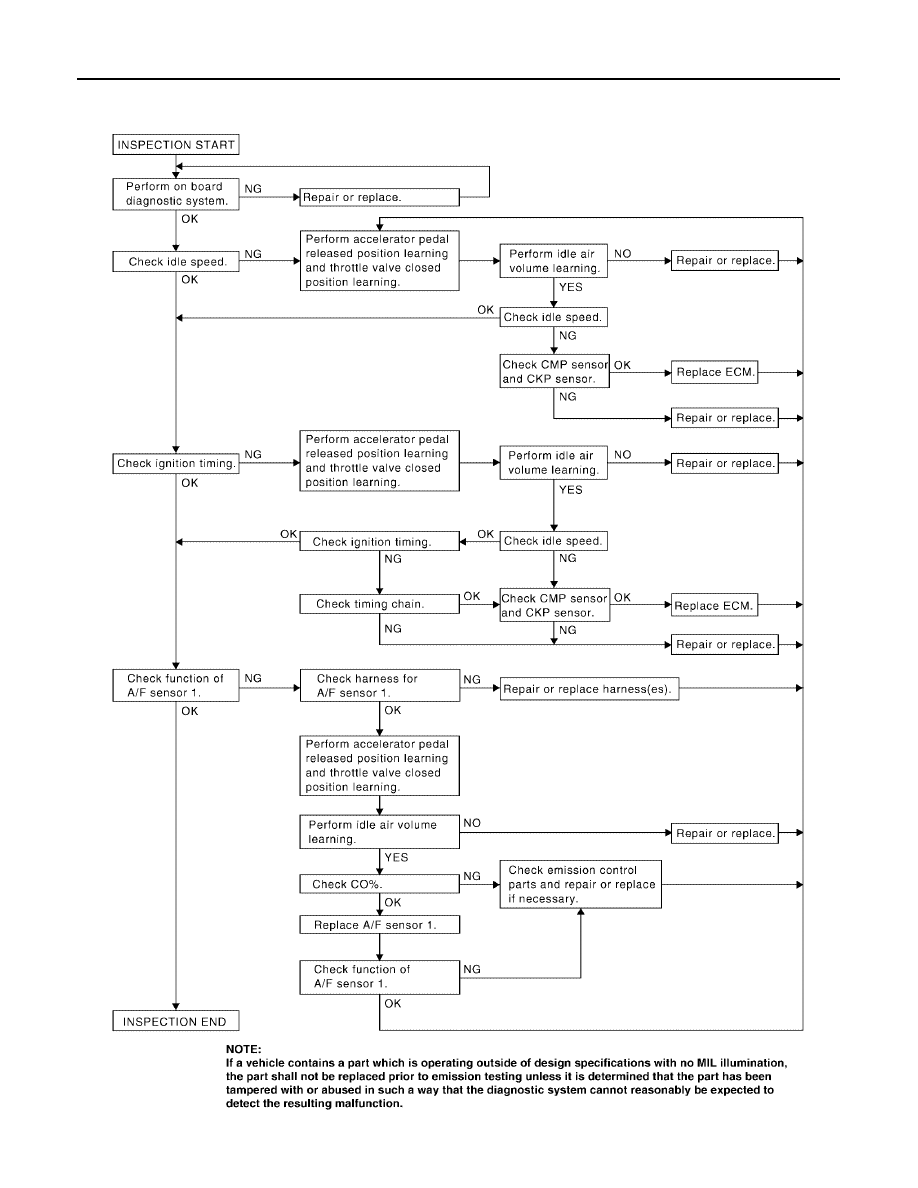

OVERALL SEQUENCE

PBIB2086E

BASIC SERVICE PROCEDURE

EC-79

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

DETAILED PROCEDURE

1.

INSPECTION START

1.

Check service records for any recent repairs that may indicate a related malfunction, or a current need for
scheduled maintenance.

2.

Open engine hood and check the following:

–

Harness connectors for improper connections

–

Wiring harness for improper connections, pinches and cut

–

Vacuum hoses for splits, kinks and improper connections

–

Hoses and ducts for leaks

–

Air cleaner clogging

–

Gasket

3.

Confirm that electrical or mechanical loads are not applied.

–

Headlamp switch is OFF.

–

Air conditioner switch is OFF.

–

Rear window defogger switch is OFF.

–

Steering wheel is in the straight-ahead position, etc.

4.

Start engine and warm it up until engine coolant temperature
indicator points the middle of gauge.
Ensure engine stays below 1,000 rpm.

5.

Run engine at about 2,000 rpm for about 2 minutes under no-
load.

6.

Make sure that no DTC is displayed with CONSULT-II or GST.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

2.

REPAIR OR REPLACE

Repair or replace components as necessary according to corresponding Diagnostic Procedure.

>> GO TO 3.

SEF983U

SEF976U

SEF977U

EC-80

BASIC SERVICE PROCEDURE

2005 Pathfinder

3.

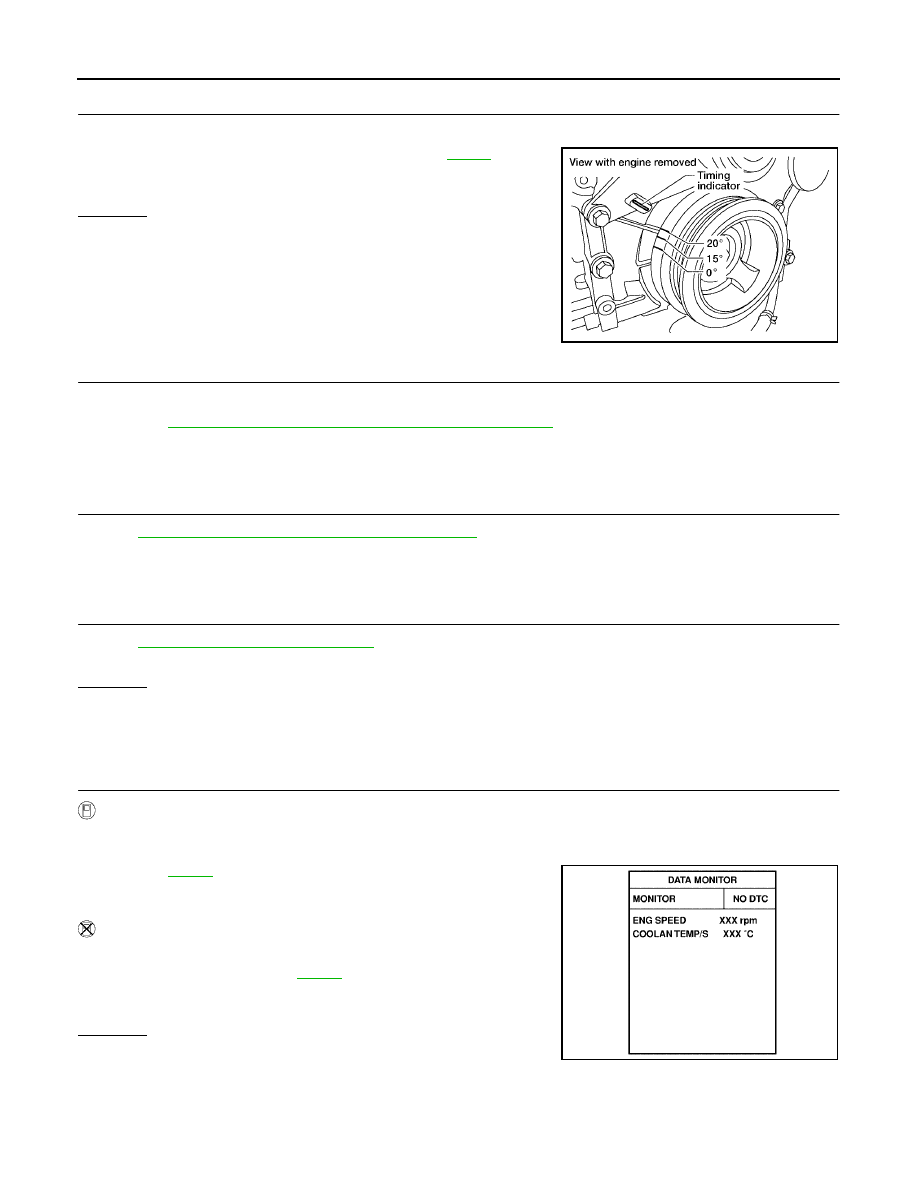

CHECK TARGET IDLE SPEED

With CONSULT-II

1.

Run engine at about 2,000 rpm for about 2 minutes under no-load.

2.

Rev engine (2,000 to 3,000 rpm) two or three times under no-
load, then run engine at idle speed for about 1 minute.

3.

Read idle speed in “DATA MONITOR” mode with CONSULT-II.
Refer to

EC-76

.

Without CONSULT-II

1.

Run engine at about 2,000 rpm for about 2 minutes under no-load.

2.

Rev engine (2,000 to 3,000 rpm) two or three times under no-load, then run engine at idle speed for about
1 minute.

3.

Check idle speed. Refer to

EC-76

.

OK or NG

OK

>> GO TO 10.

NG

>> GO TO 4.

4.

PERFORM ACCELERATOR PEDAL RELEASED POSITION LEARNING

1.

Stop engine.

2.

Perform

EC-88, "Accelerator Pedal Released Position Learning"

.

>> GO TO 5.

5.

PERFORM THROTTLE VALVE CLOSED POSITION LEARNING

Perform

EC-88, "Throttle Valve Closed Position Learning"

.

>> GO TO 6.

PBIA8513J

625

±

50 rpm (in P or N position)

SEF058Y

625

±

50 rpm (in P or N position)

BASIC SERVICE PROCEDURE

EC-81

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

6.

PERFORM IDLE AIR VOLUME LEARNING

Perform

EC-89, "Idle Air Volume Learning"

.

Is Idle Air Volume Learning carried out successfully?

Yes or No

Yes

>> GO TO 7.

No

>> 1. Follow the instruction of Idle Air Volume Learning.

2. GO TO 4.

7.

CHECK TARGET IDLE SPEED AGAIN

With CONSULT-II

1.

Start engine and warm it up to normal operating temperature.

2.

Read idle speed in “DATA MONITOR” mode with CONSULT-II.
Refer to

EC-76

.

Without CONSULT-II

1.

Start engine and warm it up to normal operating temperature.

2.

Check idle speed. Refer to

EC-76

.

OK or NG

OK

>> GO TO 10.

NG

>> GO TO 8.

8.

DETECT MALFUNCTIONING PART

Check the following.

●

Check camshaft position sensor (PHASE) and circuit. Refer to

EC-305

.

●

Check crankshaft position sensor (POS) and circuit. Refer to

EC-298

.

OK or NG

OK

>> GO TO 9.

NG

>> 1. Repair or replace.

2. GO TO 4.

9.

CHECK ECM FUNCTION

1.

Substitute another known-good ECM to check ECM function. (ECM may be the cause of an incident, but
this is a rare case.)

2.

Perform initialization of NVIS (NATS) system and registration of all NVIS (NATS) ignition key IDs. Refer to

BL-101, "ECM Re-communicating Function"

.

>> GO TO 4.

625

±

50 rpm (in P or N position)

625

±

50 rpm (in P or N position)

SEF174Y

EC-82

BASIC SERVICE PROCEDURE

2005 Pathfinder

10.

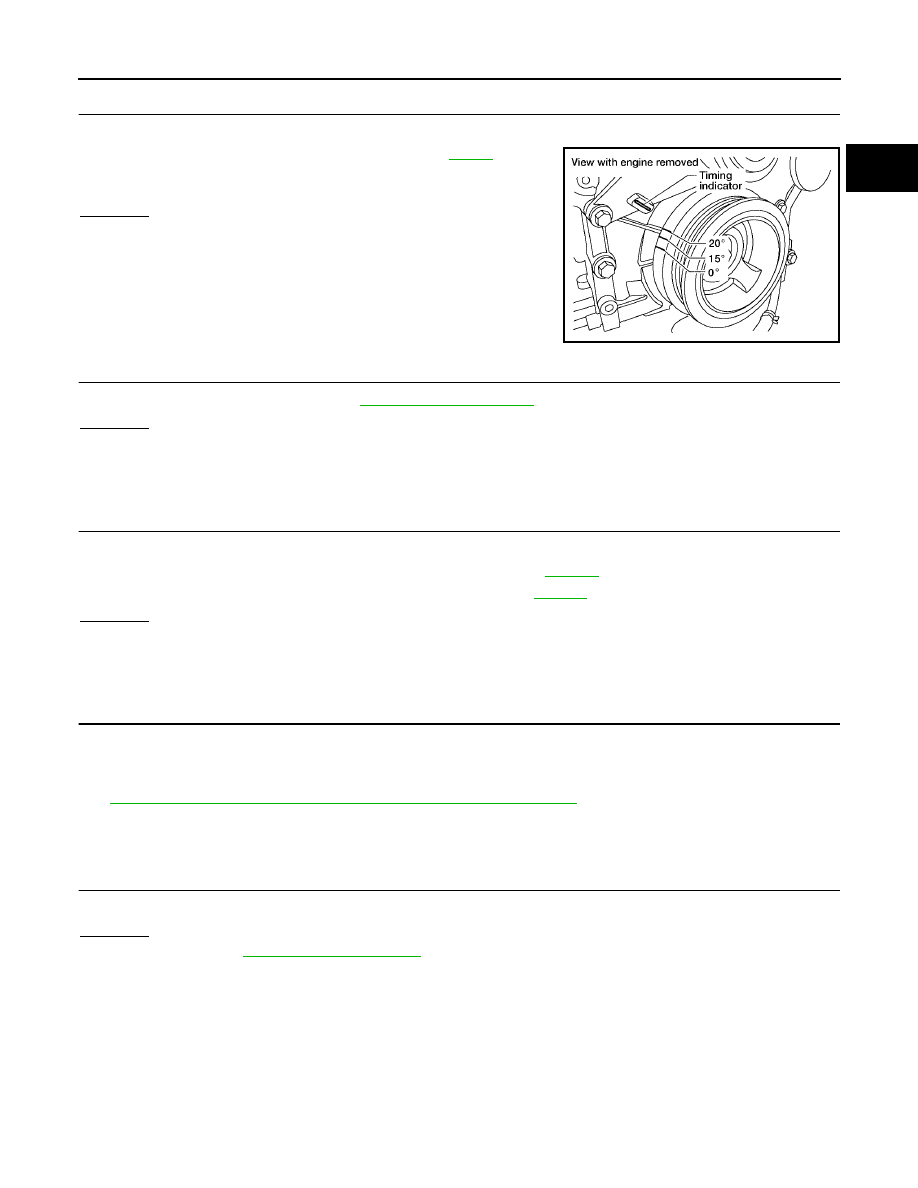

CHECK IGNITION TIMING

1.

Run engine at idle.

2.

Check ignition timing with a timing light. Refer to

EC-76

.

OK or NG

OK (With CONSULT-II)>>GO TO 19.
OK (Without CONSULT-II)>>GO TO 20.
NG

>> GO TO 11.

11.

PERFORM ACCELERATOR PEDAL RELEASED POSITION LEARNING

1.

Stop engine.

2.

Perform

EC-88, "Accelerator Pedal Released Position Learning"

.

>> GO TO 12.

12.

PERFORM THROTTLE VALVE CLOSED POSITION LEARNING

Perform

EC-88, "Throttle Valve Closed Position Learning"

.

>> GO TO 13.

13.

PERFORM IDLE AIR VOLUME LEARNING

Perform

EC-89, "Idle Air Volume Learning"

.

Is Idle Air Volume Learning carried out successfully?

Yes or No

Yes

>> GO TO 14.

No

>> 1. Follow the instruction of Idle Air Volume Learning.

2. GO TO 4.

14.

CHECK TARGET IDLE SPEED AGAIN

With CONSULT-II

1.

Start engine and warm it up to normal operating temperature.

2.

Read idle speed in “DATA MONITOR” mode with CONSULT-II.
Refer to

EC-76

.

Without CONSULT-II

1.

Start engine and warm it up to normal operating temperature.

2.

Check idle speed. Refer to

EC-76

.

OK or NG

OK

>> GO TO 15.

NG

>> GO TO 17.

15

±

5

°

BTDC (in P or N position)

BBIA0531E

625

±

50 rpm (in P or N position)

625

±

50 rpm (in P or N position)

SEF174Y
