BCM (BODY CONTROL MODULE)

BCS-11

C

D

E

F

G

H

I

J

L

M

A

B

BCS

2005 Pathfinder

CONSULT-II Function (BCM)

EKS009Q6

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT–II INSPECTION PROCEDURE

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carries out CAN communication.

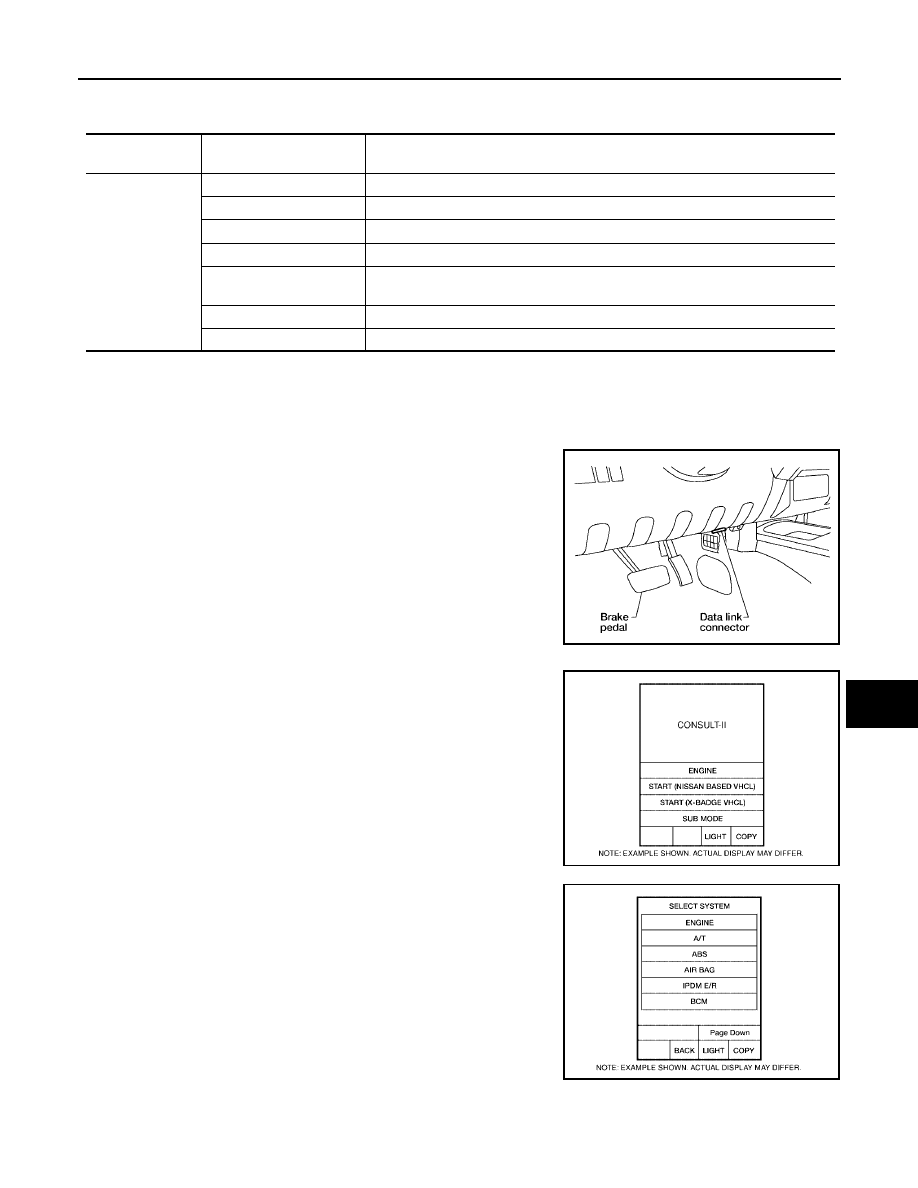

1.

With ignition switch OFF, connect CONSULT-II and CONSULT-II
CONVERTER to data link connector and turn ignition switch ON.

2.

Touch “START (NISSAN BASED VHCL)”.

3.

Touch “BCM” on “SELECT SYSTEM” screen.

BCM diagnostic

test item

Diagnostic mode

Content

Inspection by part

WORK SUPPORT

Changes setting of each function.

DATA MONITOR

Displays BCM input/output data in real time.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive signal to them.

SELF-DIAG RESULTS

Displays BCM self-diagnosis results.

CAN DIAG SUPPORT

MNTR

The results of transmit/receive diagnosis of CAN communication can be read.

ECU PART NUMBER

BCM part number can be read.

CONFIGURATION

Performs BCM configuration read/write functions.

BBIA0538E

BCIA0029E

BCIA0030E

BCS-12

BCM (BODY CONTROL MODULE)

2005 Pathfinder

4.

Select item to be diagnosed on “SELECT TEST ITEM” screen.

ITEMS OF EACH PART

NOTE:
CONSULT-II will only display systems the vehicle possesses.

LKIA0169E

System and item

CONSULT-II dis-

play

Diagnostic test mode (Inspection by part)

WORK

SUPPORT

SELF

−

DIAG

RESULTS

CAN DIAG
SUPPORT

MNTR

DATA

MONITOR

ECU

PART

NUMBER

ACTIVE

TEST

CON-

FIGU-

RATION

BCM

BCM

×

×

×

×

Power door lock sys-
tem

DOOR LOCK

×

×

×

Rear defogger

REAR DEFOG-
GER

×

×

Warning chime

BUZZER

×

×

Room lamp timer

INT LAMP

×

×

×

Remote keyless entry
system

MULTI REMOTE
ENT

×

×

×

Headlamp

HEAD LAMP

×

×

×

Wiper

WIPER

×

×

Turn signal lamp
Hazard lamp

FLASHER

×

×

Blower fan switch sig-
nal
Air conditioner switch
signal

AIR CONDI-
TIONER

×

Combination switch

COMB SW

×

NVIS (NATS)

IMMU

×

×

Interior lamp battery
saver

BATTERY
SAVER

×

×

×

Back door

TRUNK

×

×

Theft alarm

THEFT ALARM

×

×

×

Retained power control

RETAINED PWR

×

×

×

Oil pressure switch

SIGNAL BUFFER

×

×

Air pressure monitor

AIR PRESSURE
MONITOR

×

×

Panic alarm

PANIC ALARM

×

×

×

BCM (BODY CONTROL MODULE)

BCS-13

C

D

E

F

G

H

I

J

L

M

A

B

BCS

2005 Pathfinder

WORK SUPPORT
Operation Procedure

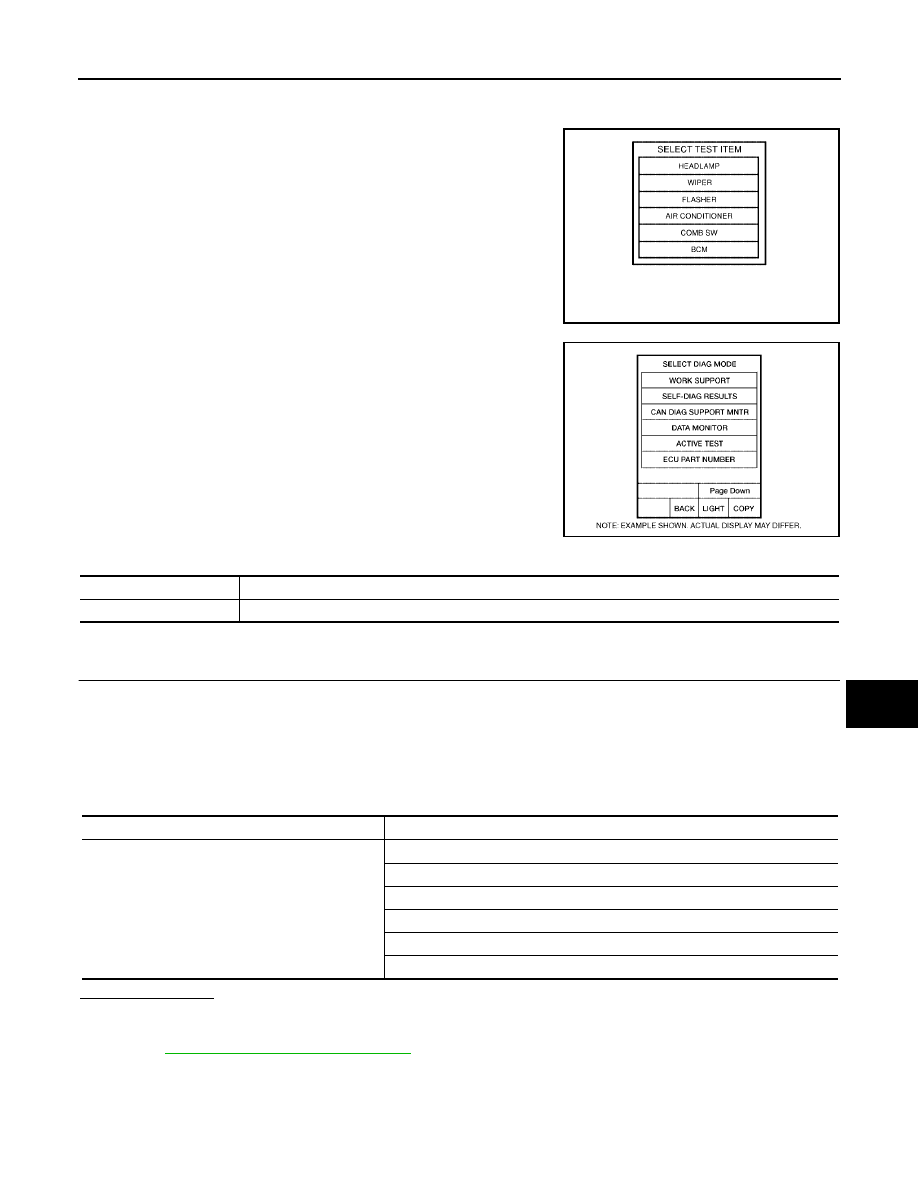

1.

Touch "BCM" on "SELECT TEST ITEM" screen.

2.

Touch "WORK SUPPORT" on "SELECT DIAG MODE" screen.

3.

Touch item on "SELECT WORK ITEM" screen.

4.

Touch "START".

5.

Touch "CHANGE SET".

6.

The setting will be changed and "RESETTING COMPLETED"
will be displayed.

7.

Touch "END".

Display Item List

CAN Communication Inspection Using CONSULT-II (Self-Diagnosis)

EKS009Q7

1.

SELF-DIAGNOSTIC RESULT CHECK

NOTE:
If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be detected in
self-diagnosis depending on control unit which carry out CAN communication.

1.

Connect to CONSULT–II, and select “BCM” on “SELECT SYSTEM” screen.

2.

Select “BCM control unit ” on “SELECT WORK ITEM” screen, and select “SELF-DIAG RESULTS”.

3.

Check display content in self-diagnostic results.

Contents displayed

No malfunction>>Inspection End
Malfunction in CAN communication system>>After printing the monitor items, go to “CAN System”. Refer to

LAN-24, "CAN COMMUNICATION"

.

LKIA0169E

BCIA0031E

Item

Description

RESET SETTING VALUE

Return a value set with WORK SUPPORT of each system to a default value in factory shipment.

CONSULT-II display code

Diagnosis item

U1000

INITIAL DIAG

TRANSMIT DIAG

ECM

IPDM E/R

METER/M&A

I-KEY

BCS-14

BCM (BODY CONTROL MODULE)

2005 Pathfinder

Configuration

EKS009Q8

DESCRIPTION

CONFIGURATION has two functions as follows:

●

READ CONFIGURATION is the function to confirm vehicle configuration of current BCM.

●

WRITE CONFIGURATION is the function to write vehicle configuration on BCM.

CAUTION:

●

When replacing BCM, you must perform WRITE CONFIGURATION with CONSULT-II.

●

Complete the procedure of WRITE CONFIGURATION in order.

●

If you set incorrect WRITE CONFIGURATION, incidents will occur.

●

Configuration is different for each vehicle model. Confirm configuration of each vehicle model.

READ CONFIGURATION PROCEDURE

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carries out CAN communication.

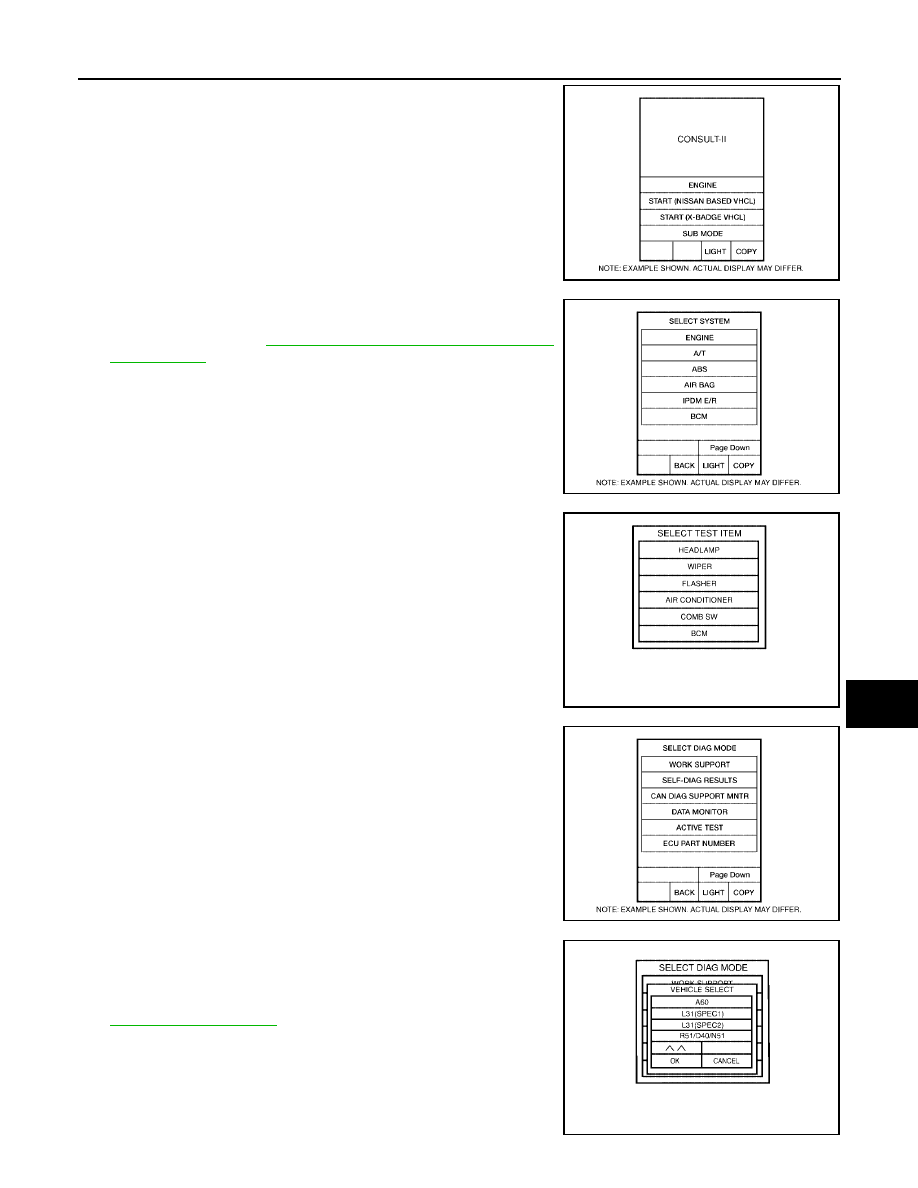

1.

With ignition switch OFF, connect CONSULT-II and CONSULT-II
CONVERTER to data link connector and turn ignition switch ON.

2.

Touch “START (NISSAN BASED VHCL)”.

3.

Touch “BCM” on “SELECT ITEM” screen. If "BCM" is not indi-
cated, go to GI section to check CONSULT II data link connector
(DLC) circuit. Refer to

GI-38, "CONSULT-II Data Link Connector

(DLC) Circuit"

.

BBIA0538E

BCIA0029E

BCIA0030E

BCM (BODY CONTROL MODULE)

BCS-15

C

D

E

F

G

H

I

J

L

M

A

B

BCS

2005 Pathfinder

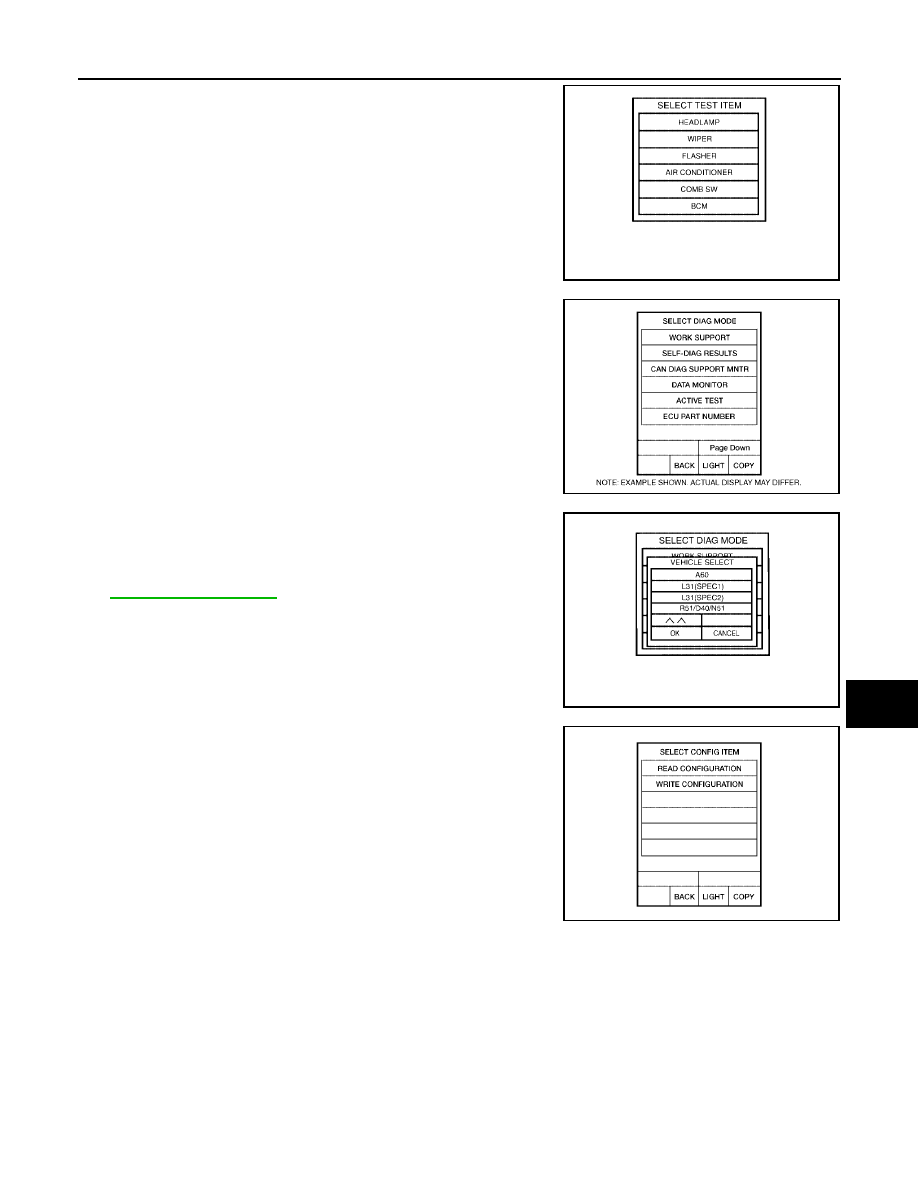

4.

Touch “BCM” on “SELECT TEST ITEM” screen.

5.

Touch “CONFIGURATION” on “SELECT DIAG MODE” screen.

6.

Touch “R51/D40/N51” and "OK" on “VEHICLE SELECT” screen.
For canceling, touch "CANCEL" on "VEHICLE SELECT" screen.

NOTE:
Confirm vehicle model on IDENTIFICATION PLATE. Refer to

GI-46, "Model Variation"

in GI section.

7.

Touch “READ CONFIGURATION” on “SELECT CONFIG ITEM”
screen.

LKIA0169E

BCIA0031E

LKIA0613E

LKIA0547E

BCS-16

BCM (BODY CONTROL MODULE)

2005 Pathfinder

8.

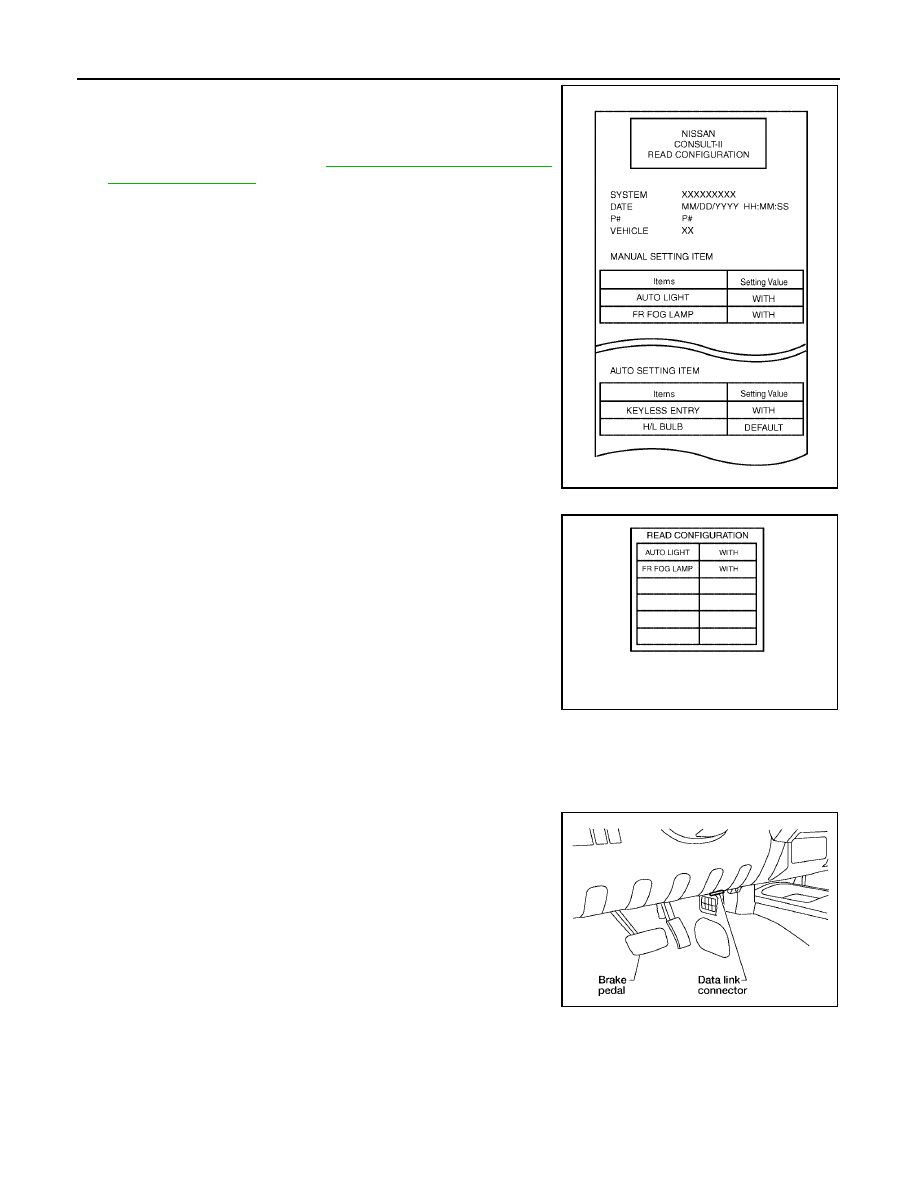

Configuration of current BCM is printed out automatically. A list-
ing of manual setting items and auto setting items will be dis-
played. Auto setting items are preset and cannot be changed.
Manual setting items can be set by using WRITE CONFIGURA-
TION PROCEDURE. Refer to

BCS-16, "WRITE CONFIGURA-

TION PROCEDURE"

.

9.

Touch “BACK” on “READ CONFIGURATION” screen.

WRITE CONFIGURATION PROCEDURE

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carries out CAN communication.

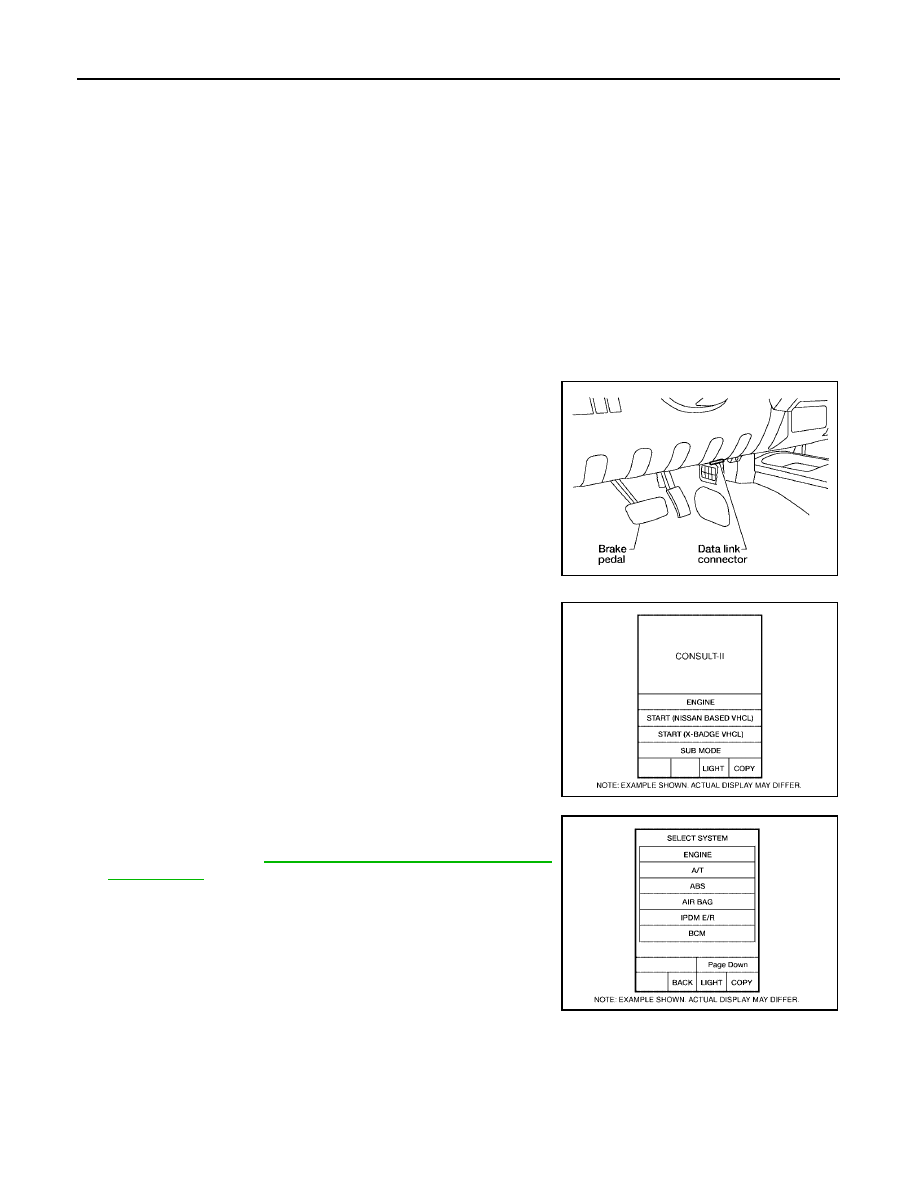

1.

With ignition switch OFF, connect CONSULT-II and CONSULT-II
CONVERTER to data link connector and turn ignition switch ON.

WKIA3039E

LKIA0395E

BBIA0538E

BCM (BODY CONTROL MODULE)

BCS-17

C

D

E

F

G

H

I

J

L

M

A

B

BCS

2005 Pathfinder

2.

Touch “START (NISSAN BASED VHCL)”.

3.

Touch “BCM” on “SELECT ITEM” screen. If "BCM" is not indi-
cated, go to GI section to check CONSULT II data link connector
(DLC) circuit. Refer to

GI-38, "CONSULT-II Data Link Connector

(DLC) Circuit"

.

4.

Touch “BCM” on “SELECT TEST ITEM” screen.

5.

Touch “CONFIGURATION” on “SELECT DIAG MODE” screen.

6.

Touch “R51/D40/N51” and "OK" on “VEHICLE SELECT” screen.
For canceling, touch "CANCEL" on "VEHICLE SELECT" screen.
NOTE:
Confirm vehicle model on IDENTIFICATION PLATE. Refer to

GI-46, "Model Variation"

.

BCIA0029E

BCIA0030E

LKIA0169E

BCIA0031E

LKIA0613E

BCS-18

BCM (BODY CONTROL MODULE)

2005 Pathfinder

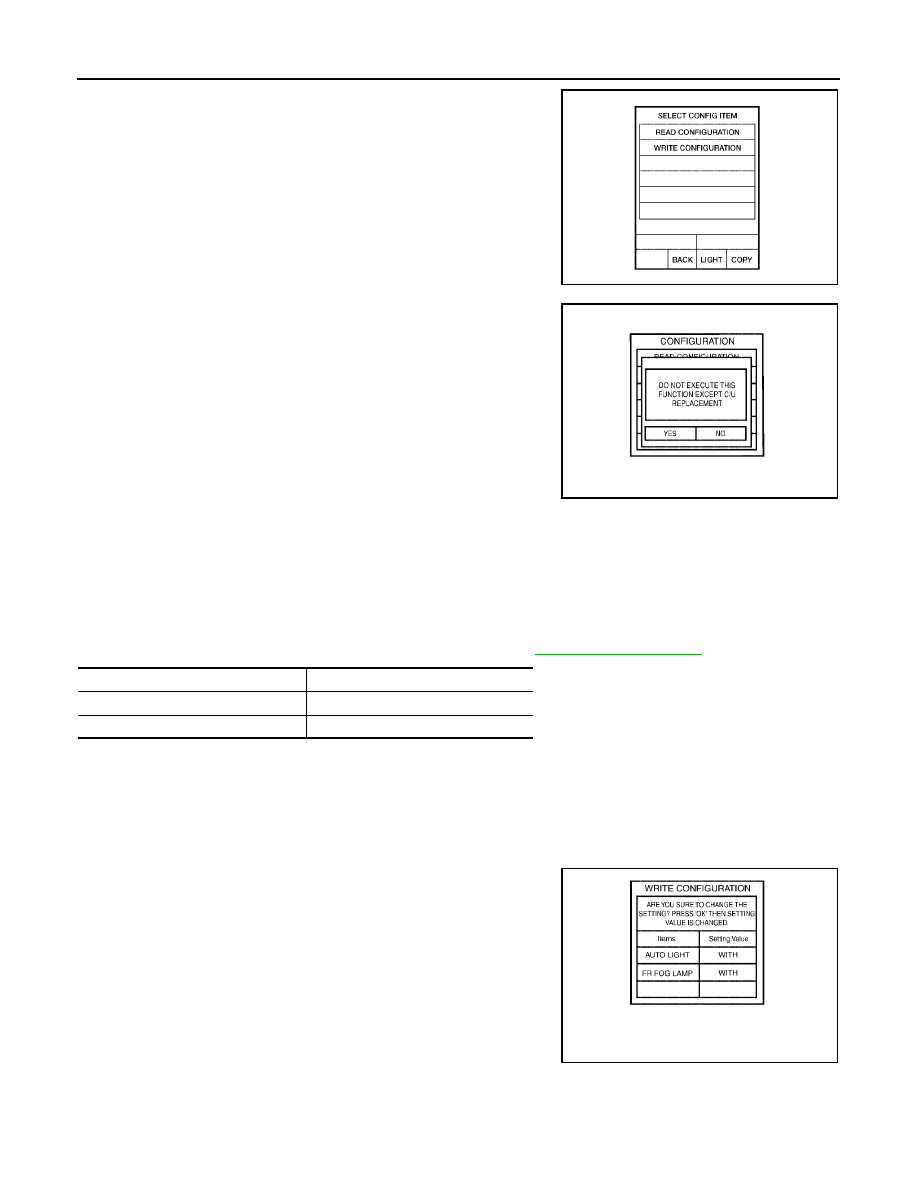

7.

Touch “WRITE CONFIGURATION” on “SELECT CONFIG
ITEM” screen.

8.

Touch "YES”.
For canceling, touch "NO".

9.

Using the following flow chart, identify the correct model and configuration list. Confirm and/or change set-
ting value for each item according to the configuration list.
Depending on CONSULT-II software version being used, some or all of the write configuration items
shown in the following configuration lists may be displayed. If an item does not appear on the CONSULT-
II "WRITE CONFIGURATION" screen(s), then it is an auto setting item and it cannot be manually set or
changed.

NOTE:
Confirm vehicle model on IDENTIFICATION PLATE. Refer to

GI-46, "Model Variation"

.

10. Touch "CHNG SETTING" on "WRITE CONFIGURATION" screen.

CAUTION:

Make sure to touch "CHNG SETTING" even if the indicated configuration of brand-new BCM is
same as the desirable configuration.
If not, configuration which is set automatically by selecting vehicle model cannot be memorized.

11. Touch “OK” on "WRITE CONFIGURATION" screen.

If "CANCEL" is touched, it will return to previous screen.

LKIA0547E

LKIA0175E

ITEM

SET VAL

AUTO LIGHT

WITH

⇔

WITHOUT

DTRL

WITH

⇔

WITHOUT

LKIA0397E
