Nissan Pathfinder (2005 year). Manual - part 84





NAVIGATION SYSTEM

AV-147

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

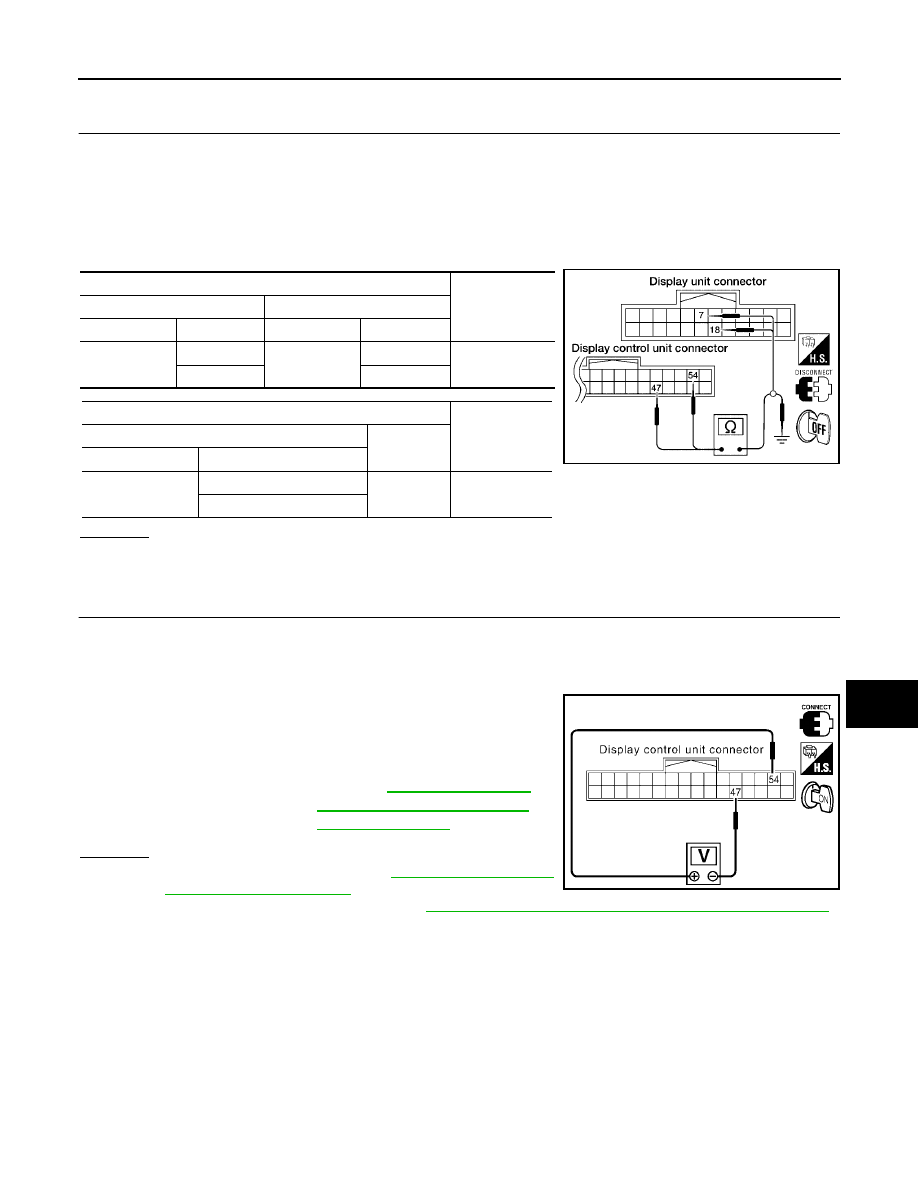

Color of RGB Image is Not Proper (All Screens Look Yellowish)

EKS009WF

1.

CHECK RGB HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect display control unit connector M95 and display unit connector M93.

3.

Check continuity between display control unit and display unit.

4.

Check continuity between display control unit and ground.

●

When the screen looks yellowish.

OK or NG

OK

>> GO TO 2.

NG

>> Repair harness or connector.

2.

CHECK RGB SIGNAL

1.

Connect display control unit connector and display unit connector.

2.

Turn ignition switch ON.

3.

Display “Color bar” by “CONFIRMATION/ADJUSTMENT” mode.

4.

Check the following with CONSULT-ll or oscilloscope.

●

When the screen looks yellowish.
Voltage signal between display control unit connector M95 ter-
minal 54 and 47.

OK or NG

OK

>> Replace display unit. Refer to

AV-166, "Removal and

Installation of Display Unit"

.

NG

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

Terminals

Continuity

Display control unit

Display unit

Connector

Terminal

Connector

Terminal

M95

54

M93

18

Yes

47

7

Terminals

Continuity

Display control unit

—

Connector

Terminal

M95

54

Ground

No

47

WKIA3260E

54 - 47

: Refer to

AV-100, "Terminals

and Reference Value for Dis-
play Control Unit"

.

SKIA4356E

AV-148

NAVIGATION SYSTEM

2005 Pathfinder

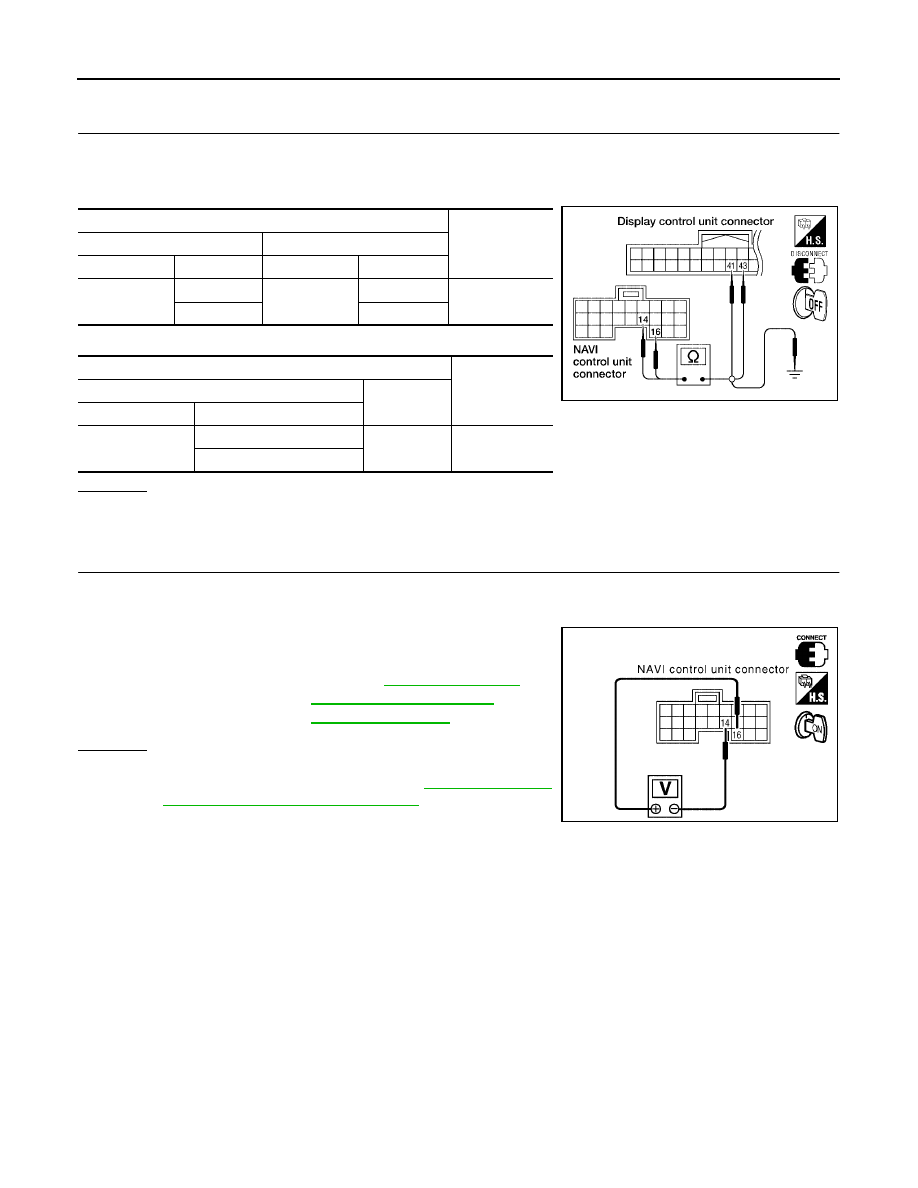

NAVI Screen is Rolling

EKS009WG

1.

CHECK HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect NAVI control unit connector B151 and display control unit connector M95.

3.

Check continuity between NAVI control unit and display control unit.

4.

Check continuity between NAVI control unit and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair harness.

2.

CHECK RGB SYNCHRONIZING SIGNAL

1.

Connect NAVI control unit connector and display control unit connector.

2.

Turn ignition switch ON.

3.

Check signal between NAVI control unit connector M95 termi-
nals 16 and 14 with CONSULT-ll or oscilloscope.

OK or NG

OK

>> GO TO 3.

NG

>> Replace NAVI control unit. Refer to

AV-165, "Removal

and Installation of NAVI Control Unit"

.

Terminals

Continuity

NAVI control unit

Display control unit

Connector

Terminal

Connector

Terminal

B151

16

M95

43

Yes

14

41

Terminals

Continuity

NAVI control unit

—

Connector

Terminal

B151

16

Ground

No

14

WKIA2020E

16 - 14

: Refer to

AV-98, "Terminals

and Reference Value for
NAVI Control Unit"

.

SKIA4358E

NAVIGATION SYSTEM

AV-149

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

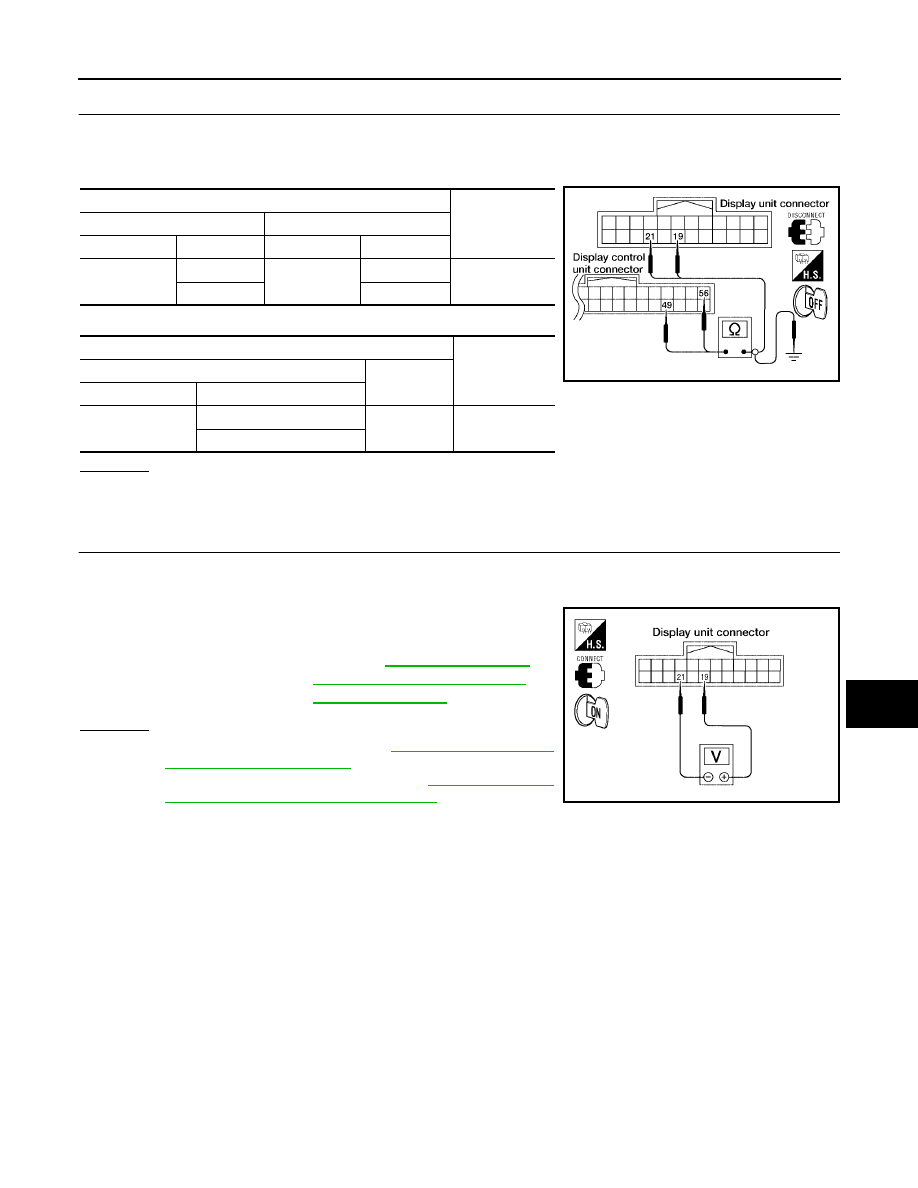

3.

CHECK HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect display control unit connector M95 and display unit connector M93.

3.

Check continuity between display control unit and display unit.

4.

Check continuity between display control unit and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness.

4.

CHECK RGB SYNCHRONIZING SIGNAL

1.

Connect display control unit connector and display unit connector.

2.

Turn ignition switch ON.

3.

Check signal between display unit connector M93 terminals 19
and 21 with CONSULT-ll or oscilloscope.

OK or NG

OK

>> Replace display unit. Refer to

AV-166, "Removal and

Installation of Display Unit"

.

NG

>> Replace display control unit. Refer to

AV-166, "Removal

and Installation of Display Control Unit"

.

Terminals

Continuity

Display control unit

Display unit

Connector

Terminal

Connector

Terminal

M95

56

M93

19

Yes

49

21

Terminals

Continuity

Display control unit

—

Connector

Terminal

M95

56

Ground

No

49

WKIA2775E

19 - 21

: Refer to

AV-100, "Terminals

and Reference Value for Dis-
play Control Unit"

.

WKIA2022E

AV-150

NAVIGATION SYSTEM

2005 Pathfinder

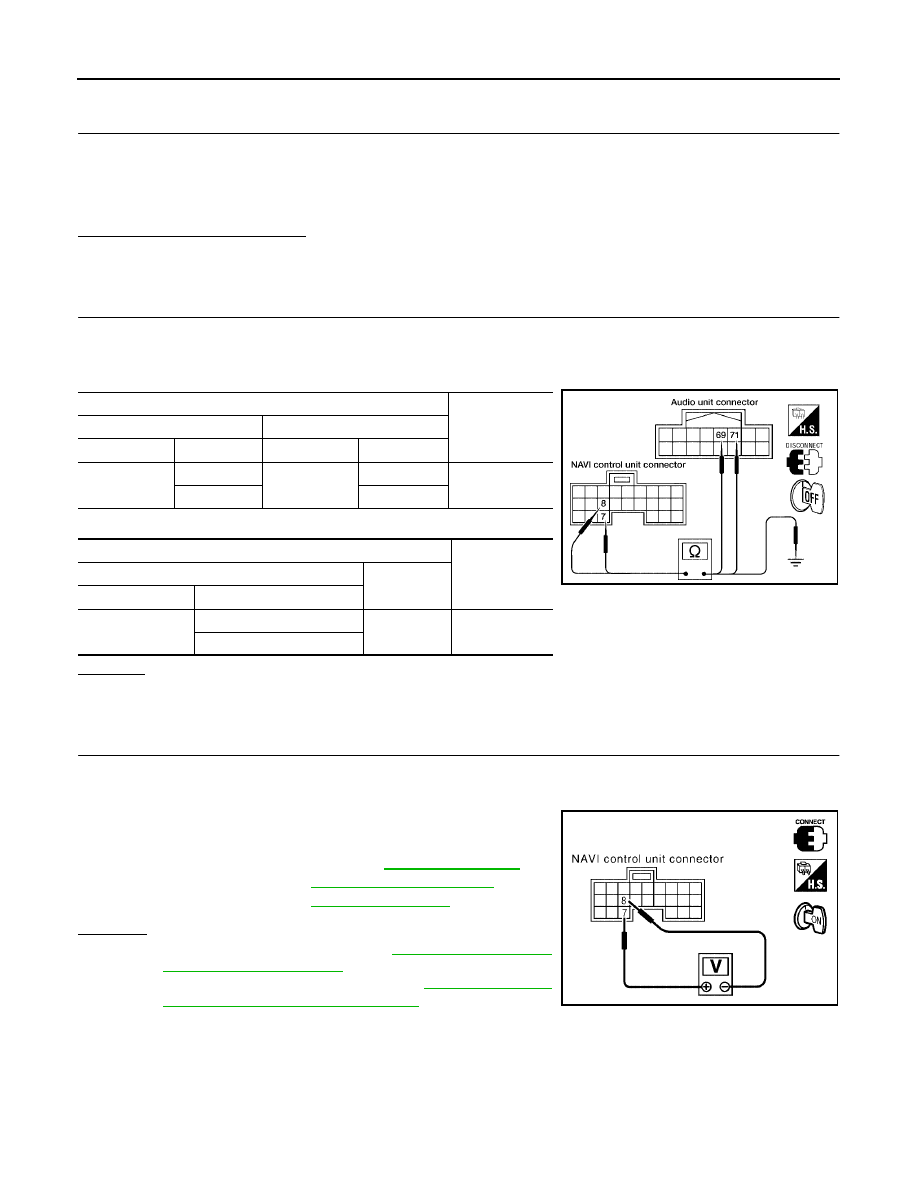

Guide Sound is Not Heard

EKS009WH

1.

CHECK VOICE GUIDE SETTING

While driving in the dark pink route, voice guide does not operate. (note)

NOTE:
Voice guide is only available at intersections that satisfy certain conditions (indicated by

●

on the map). There-

fore, guidance may not be given even when the route on the map changes direction.
Is volume setting switched OFF?

YES

>> Switch the setting ON and turn the volume up.

NO

>> GO TO 2.

2.

CHECK HARNESS

1.

Turn ignition switch OFF.

2.

Disconnect NAVI control unit connector B151 and audio unit connector M45.

3.

Check continuity between NAVI control unit and audio unit.

4.

Check continuity between NAVI control unit and ground.

Ok or NG

OK

>> GO TO 3.

NG

>> Repair harness.

3.

CHECK VOICE GUIDE

1.

Connect NAVI control unit connector and audio unit connector.

2.

Turn ignition switch ON.

3.

Check signal between NAVI control unit harness connector
B151 terminal 7 and 8 with CONSULT-II or oscilloscope.

OK or NG

OK

>> Replace audio unit. Refer to

AV-52, "Removal and

Installation for Audio Unit"

.

NG

>> Replace NAVI control unit. Refer to

AV-165, "Removal

and Installation of NAVI Control Unit"

.

Terminals

Continuity

NAVI control unit

Audio unit

Connector

Terminal

Connector

Terminal

B151

7

M45

71

Yes

8

69

Terminals

Continuity

NAVI control unit

—

Connector

Terminal

B151

7

Ground

No

8

WKIA1193E

7 - 8

: Refer to

AV-98, "Terminals

and Reference Value for
NAVI Control Unit"

.

SKIA4362E

NAVIGATION SYSTEM

AV-151

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

Screen is Not Shown

EKS009WI

1.

CHECK AUDIO SYSTEM

Check operation of audio system.

Does audio system operate correctly?

YES

>> GO TO 2.

NO

>> GO TO 3.

2.

CHECK DISPLAY UNIT POWER SUPPLY AND GROUND CIRCUIT

Check power supply and ground circuit for display unit. Refer to

AV-126, "Power Supply and Ground Circuit

Check for Display Unit"

.

OK or NG

OK

>> Replace display unit. Refer to

AV-166, "Removal and Installation of Display Unit"

.

NG

>> Check the malfunctioning parts.

3.

CHECK DISPLAY CONTROL UNIT POWER SUPPLY AND GROUND CIRCUIT

Check power supply and ground circuit for display control unit. Refer to

AV-125, "Power Supply and Ground

Circuit Check for Display Control Unit"

.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

NG

>> Check the malfunctioning parts.

A/C Screen is Not Shown (NAVI Screen is Shown)

EKS009WJ

1.

CHECK IGNITION SIGNAL

Check ignition signal. Refer to

AV-132, "Ignition Signal Check for Display Control Unit"

.

OK or NG

OK

>> GO TO 2.

NG

>> Check the malfunctioning parts.

2.

CHECK CAN COMMUNICATION LINE

Check CAN communication line. Refer to

AV-139, "CAN Communication Line Check"

.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

NG

>> After filling out CAN DIAG SUPPORT MONITOR check sheet, GO TO

LAN-24, "CAN COMMUNI-

CATION"

.

FUEL ECONOMY Screen is Not Shown

EKS009WK

1.

CHECK IGNITION SIGNAL

Check ignition signal. Refer to

AV-132, "Ignition Signal Check for Display Control Unit"

.

OK or NG

OK

>> GO TO 2.

NG

>> Check the malfunctioning parts.

2.

CHECK CAN COMMUNICATION LINE

Check CAN communication line. Refer to

AV-139, "CAN Communication Line Check"

.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

NG

>> After filling out CAN DIAG SUPPORT MONITOR check sheet, GO TO

LAN-24, "CAN COMMUNI-

CATION"

.

AV-152

NAVIGATION SYSTEM

2005 Pathfinder

Average Fuel Economy Displayed is Not Shown (“ *** ” is Shown)

EKS009WL

1.

CHECK VEHICLE SPEED SIGNAL

Check vehicle speed signal. Refer to

AV-130, "Vehicle Speed Signal Check for Display Control Unit"

.

OK or NG

OK

>> GO TO 2.

NG

>> Check the malfunctioning parts.

2.

CHECK CAN COMMUNICATION LINE

Check CAN communication line. Refer to

AV-139, "CAN Communication Line Check"

.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

NG

>> After filling out CAN DIAG SUPPORT MONITOR check sheet, GO TO

LAN-24, "CAN COMMUNI-

CATION"

.

Distance to Empty Displayed is Not Shown (“ *** ” is Shown)

EKS009WM

1.

CHECK SPEEDOMETER

Confirm that speedometer is functioning.

Is speedometer functioning?

YES

>> GO TO 2.

NO

>> Refer to

DI-21, "Vehicle Speed Signal Inspection"

.

2.

CHECK FUEL GAUGE

Confirm that fuel gauge is functioning.

Is fuel gauge functioning?

YES

>> GO TO 3.

NO

>> Refer to

DI-23, "Fuel Level Sensor Unit Inspection"

.

3.

CHECK CAN COMMUNICATION LINE

Check CAN communication line. Refer to

AV-139, "CAN Communication Line Check"

.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

NG

>> After filling out CAN DIAG SUPPORT MONITOR check sheet, GO TO

LAN-24, "CAN COMMUNI-

CATION"

.

Driving Distance or Average Speed Displayed is Not Shown (“ *** ” is Shown)

EKS009WN

1.

CHECK IGNITION SIGNAL

Check ignition signal. Refer to

AV-132, "Ignition Signal Check for Display Control Unit"

.

OK or NG

OK

>> GO TO 2.

NG

>> After filling out CAN DIAG SUPPORT MONITOR check sheet, GO TO

LAN-24, "CAN COMMUNI-

CATION"

.

2.

CHECK VEHICLE SPEED SIGNAL

Check vehicle speed signal. Refer to

AV-130, "Vehicle Speed Signal Check for Display Control Unit"

.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

NG

>> Check the malfunctioning parts.

NAVIGATION SYSTEM

AV-153

C

D

E

F

G

H

I

J

L

M

A

B

AV

2005 Pathfinder

WARNING DOOR OPEN Screen is Not Shown

EKS009WO

1.

CHECK IGNITION SIGNAL

Check ignition signal. Refer to

AV-132, "Ignition Signal Check for Display Control Unit"

.

OK or NG

OK

>> GO TO 2.

NG

>> Check the malfunctioning parts.

2.

CHECK VEHICLE SPEED SIGNAL

Check vehicle speed signal. Refer to

AV-130, "Vehicle Speed Signal Check for Display Control Unit"

.

OK or NG

OK

>> GO TO 3.

NG

>> Check the malfunctioning parts.

3.

CHECK CAN COMMUNICATION LINE

Check CAN communication line. Refer to

AV-139, "CAN Communication Line Check"

.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

NG

>> After filling out CAN DIAG SUPPORT MONITOR check sheet, GO TO

LAN-24, "CAN COMMUNI-

CATION"

.

Unable to Operate All of AV Switches (Unable to Start Self-Diagnosis)

EKS009WP

1.

AV SWITCH SELF-DIAGNOSIS

AV switch self-diagnosis. Refer to

AV-123, "AV Switch Self-Diagnosis Function"

.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

2.

CHECK POWER SUPPLY AND GROUND CIRCUIT

Check power supply and ground circuit for AV switch. Refer to

AV-128, "Power Supply and Ground Circuit

Check for AV Switch"

.

OK or NG

OK

>> Replace AV switch. Refer to

AV-52, "Removal and Installation for AV Switch"

.

NG

>> Check the malfunctioning parts.

3.

CHECK POWER SUPPLY AND GROUND CIRCUIT

Check power supply and ground circuit for display control unit. Refer to

AV-125, "Power Supply and Ground

Circuit Check for Display Control Unit"

.

OK or NG

OK

>> GO TO 4.

NG

>> Check the malfunctioning parts.

4.

CHECK COMMUNICATION LINE

Check communication line. Refer to

AV-138, "AV Communication Line Check (Between Display Control Unit

and AV Switch)"

.

OK or NG

OK

>> Replace AV switch. Refer to

AV-52, "Removal and Installation for AV Switch"

.

NG

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

Audio Does Not Work

EKS009WQ

Refer to

AV-31, "Trouble Diagnosis"

.

AV-154

NAVIGATION SYSTEM

2005 Pathfinder

Navigation System Does Not Activate

EKS009WR

1.

POWER SUPPLY AND GROUND CIRCUIT CHECK

Check power supply and ground circuit for NAVI control unit. Refer to

AV-124, "Power Supply and Ground Cir-

cuit Check for NAVI Control Unit"

.

OK or NG

OK

>> Replace NAVI control unit. Refer to

AV-165, "Removal and Installation of NAVI Control Unit"

.

NG

>> Check the malfunctioning parts.

Previous NAVI Conditions are Not Stored

EKS009WS

1.

CHECK BATTERY POWER

Check NAVI control unit battery power.
Refer to

AV-124, "Power Supply and Ground Circuit Check for NAVI Control Unit"

.

OK or NG

OK

>> Replace NAVI control unit. Refer to

AV-165, "Removal and Installation of NAVI Control Unit"

.

NG

>> Check NAVI control unit battery power system harness.

Previous Vehicle Conditions are Not Stored

EKS009WT

1.

CHECK BATTERY POWER

Check display control unit battery power.
Refer to

AV-125, "Power Supply and Ground Circuit Check for Display Control Unit"

.

OK or NG

OK

>> Replace display control unit. Refer to

AV-166, "Removal and Installation of Display Control Unit"

.

NG

>> Check display control unit battery power system harness.

Position of Current Location Mark is Not Correct

EKS009WU

1.

SELF-DIAGNOSIS

Perform “Self-diagnosis mode” of the self-diagnosis function. Refer to

AV-112, "Self-Diagnosis Mode (NAVI)"

.

OK or NG

OK

>> GO TO 2.

NG

>> Check the malfunctioning parts.

2.

HISTORY OF ERRORS DIAGNOSIS

Was any error stored in

AV-118, "HISTORY OF ERRORS"

of the “CONFIRMATION/ADJUSTMENT” mode?

YES or NO

YES

>>

AV-118, "DIAGNOSIS BY HISTORY OF ERRORS"

.

NO

>>

AV-155, "Driving Test"

.

Radio Wave From GPS Satellite is Not Received

EKS009WV

1.

CHECK ENVIRONMENT

Check if any metal object that intercepts radio waves or an object that emits radio waves (such as a portable
phone) is located near the GPS antenna. Check if the vehicle is shielded by a building.

OK or NG

OK

>> System is not malfunctioning. The GPS antenna may not be able to receive radio waves from the

GPS satellite if it is shielded by metal object or an object emitting radio waves is placed near it.

NG

>> GO TO 2.















Content      ..     82      83      84      85     ..
