Nissan Pathfinder (2005 year). Manual - part 2





AP-2

PRECAUTIONS

2005 Pathfinder

PRECAUTIONS

PFP:00001

Precautions for Supplemental Restraint System (SRS) “AIR BAG” and “SEAT
BELT PRE-TENSIONER”

EIS0046I

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER”, used along
with a front seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain
types of collision. This system includes seat belt switch inputs and dual stage front air bag modules. The SRS
system uses the seat belt switches to determine the front air bag deployment, and may only deploy one front
air bag, depending on the severity of a collision and whether the front occupants are belted or unbelted.
Information necessary to service the system safely is included in the SRS and SB section of this Service Man-
ual.

WARNING:

●

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance must be per-
formed by an authorized NISSAN/INFINITI dealer.

●

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system. For removal of Spiral Cable and Air
Bag Module, see the SRS section.

●

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. SRS wiring harnesses can be identified by yellow and/or orange harnesses or
harness connectors.

Trouble Diagnosis Precaution

EIS0046J

When you read wiring diagrams, refer to the following:

●

GI-15, "How to Read Wiring Diagrams"

●

PG-4, "POWER SUPPLY ROUTING CIRCUIT"

When you perform trouble diagnosis, refer to the following:

●

GI-11, "HOW TO FOLLOW TEST GROUPS IN TROUBLE DIAGNOSES"

●

GI-27, "How to Perform Efficient Diagnosis for an Electrical Incident"

Check for any service bulletins before servicing the vehicle.

ADJUSTABLE PEDAL SYSTEM

AP-3

C

D

E

F

G

H

J

K

L

M

A

B

AP

2005 Pathfinder

ADJUSTABLE PEDAL SYSTEM

PFP:98800

Automatic Drive Positioner Adjustable Pedal

EIS0046K

For automatic drive positioner adjustable pedal, refer to

SE-11, "AUTOMATIC DRIVE POSITIONER"

.

Adjustable Pedal (Only Manual Operation Model)

EIS0046L

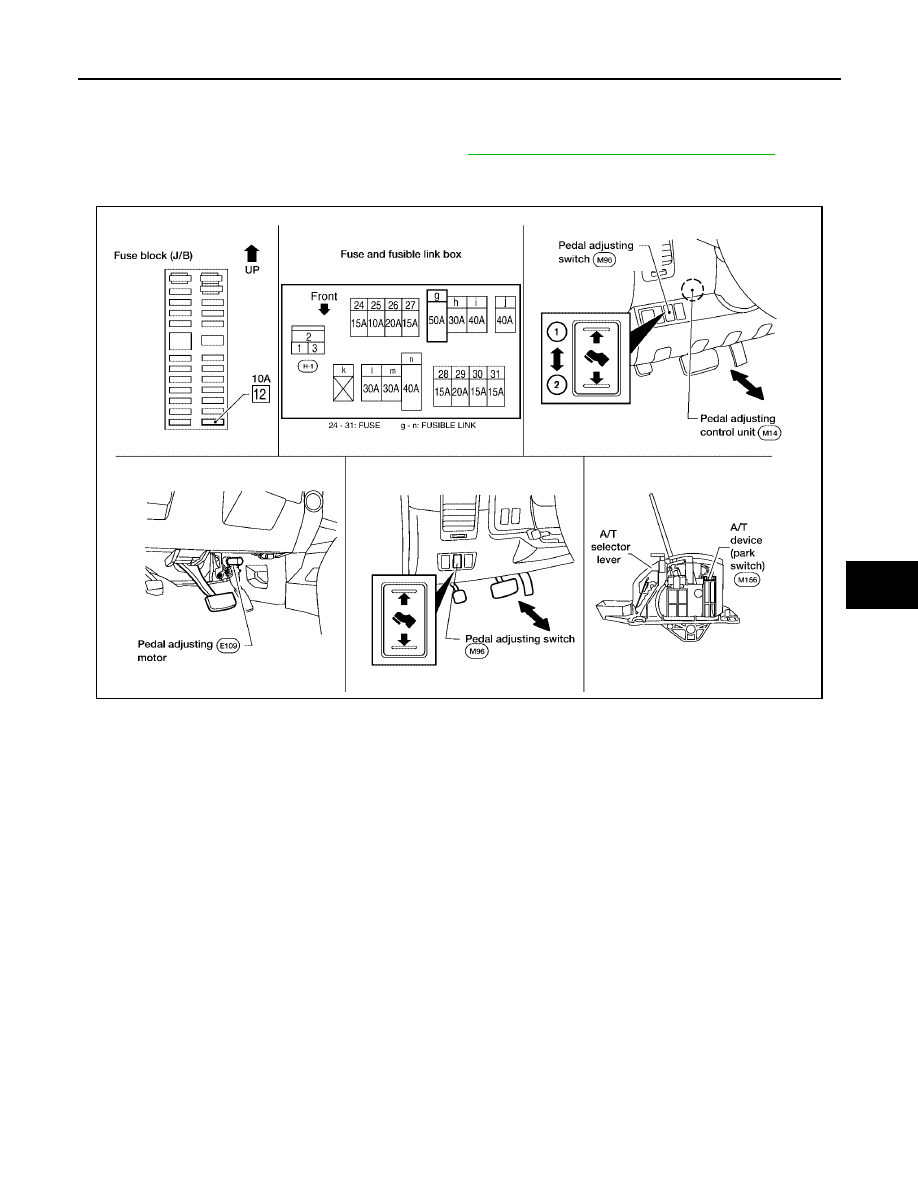

COMPONENT PARTS AND HARNESS CONNECTOR LOCATION

SYSTEM DESCRIPTION

The adjustable pedal system power supply is controlled by pedal adjusting control unit.
Power is supplied at all times

●

through 50A fusible link (letter g , located in the fuse and fusible link box)

●

to circuit breaker-2 terminal 2

●

through circuit breaker-2 terminal 1

●

to pedal adjusting control unit terminal 5.

With the ignition switch in ON or START, power is supplied

●

through 10A fuse [No. 12, located in the fuse block (J/B)]

●

to pedal adjusting control unit terminal 4.

Ground is supplied

●

to pedal adjusting switch terminal 4

●

to pedal adjusting control unit terminal 1

●

through body grounds M57, M61 and M79.

When the A/T selector lever is in P position, ground is supplied

●

to pedal adjusting control unit terminal 3

●

through A/T device terminal 4

●

through A/T device terminal 2

●

through body grounds M57, M61 and M79.

Then pedal adjusting control unit recognizes that A/T selector lever is in P position.

LIIA1678E

AP-4

ADJUSTABLE PEDAL SYSTEM

2005 Pathfinder

With power supplied, pedal adjusting switch is energized.
When pedal is adjusted forward, power is supplied

●

through pedal adjusting switch terminal 3

●

to pedal adjusting motor terminal 1.

Then ground is supplied

●

to pedal adjusting motor terminal 2

●

through pedal adjusting switch terminal 2

●

through pedal adjusting switch terminal 4

●

through body grounds M57, M61 and M79.

When power and ground are supplied, accelerator and brake pedals move forward.
When pedal is adjusted backward, power is supplied

●

through pedal adjusting switch terminal 2

●

to pedal adjusting motor terminal 2.

Then ground is supplied

●

to pedal adjusting motor terminal 1

●

through pedal adjusting switch terminal 3

●

through pedal adjusting switch terminal 4

●

through body grounds M57, M61 and M79.

When power and ground are supplied, accelerator and brake pedals move backward.

ADJUSTABLE PEDAL SYSTEM

AP-5

C

D

E

F

G

H

J

K

L

M

A

B

AP

2005 Pathfinder

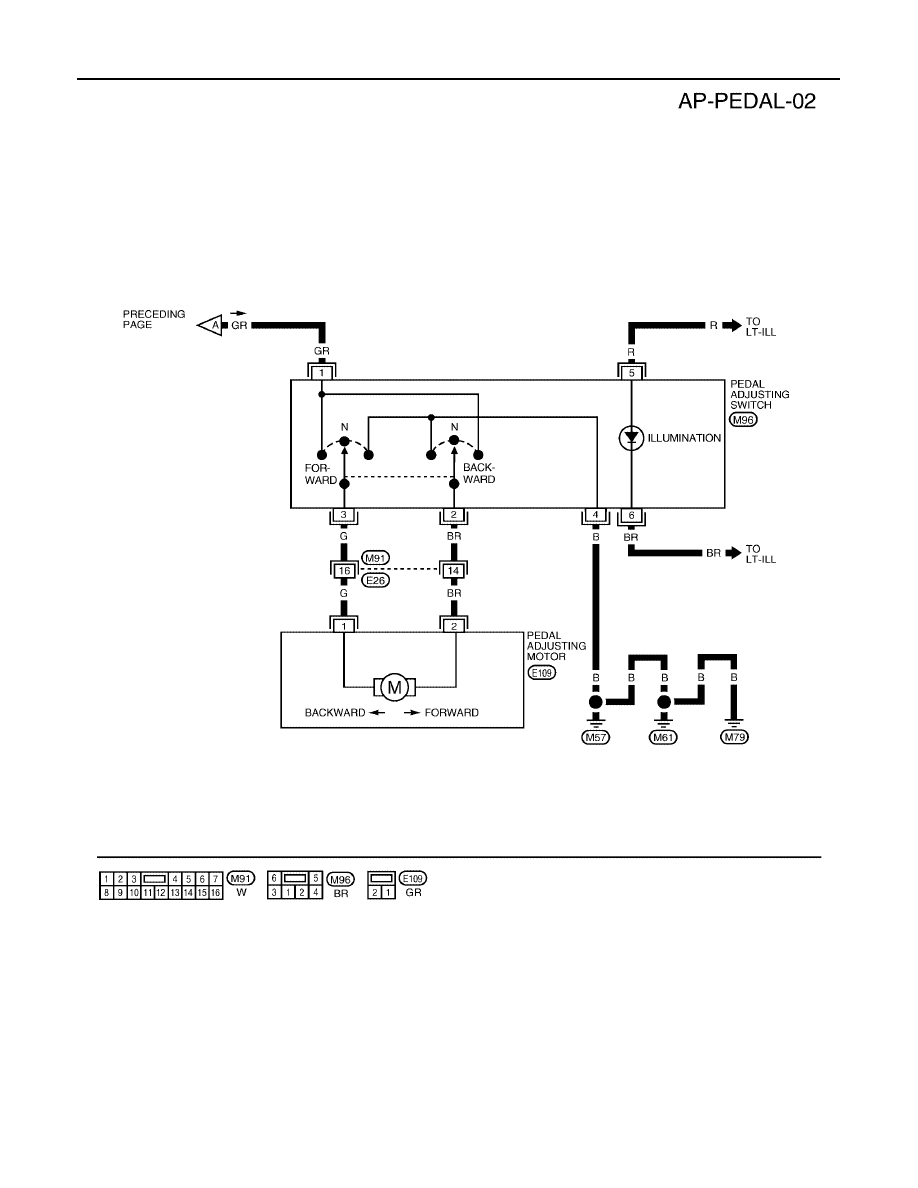

WIRING DIAGRAM — PEDAL —

WIWA0522E

AP-6

ADJUSTABLE PEDAL SYSTEM

2005 Pathfinder

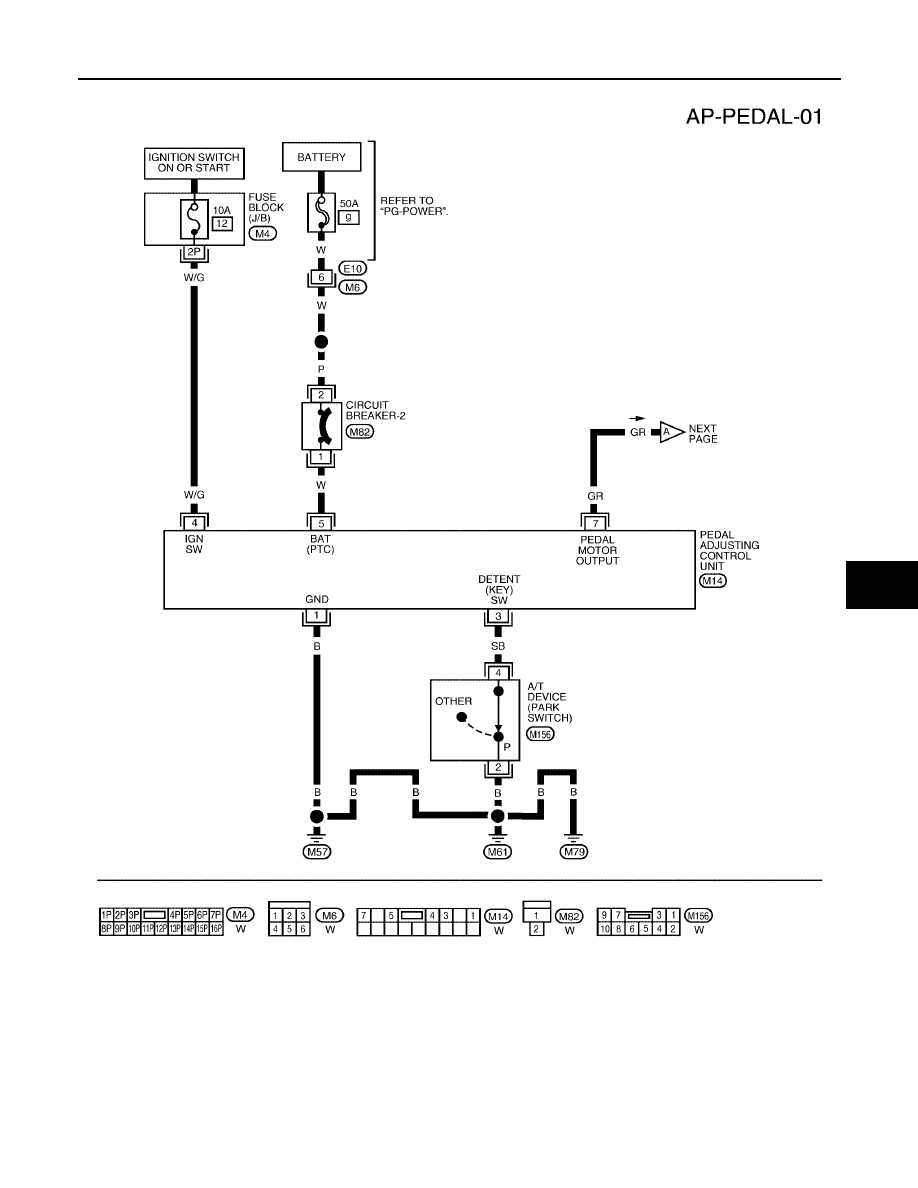

WIWA0523E

ADJUSTABLE PEDAL SYSTEM

AP-7

C

D

E

F

G

H

J

K

L

M

A

B

AP

2005 Pathfinder

TERMINAL AND REFERENCE VALUE FOR PEDAL ADJUSTING CONTROL UNIT

Trouble Diagnosis

EIS0046M

WORK FLOW

1.

Check the symptom and customer's requests.

2.

Perform the preliminary check. Refer to

AP-7, "PRELIMINARY CHECK"

.

3.

According to the trouble diagnosis chart, repair or replace the cause of the malfunction. Refer to

AP-8,

"TROUBLE DIAGNOSIS CHART BY SYMPTOM"

.

4.

Does adjustable pedal system operate normally?
YES: GO TO 5.
NO: GO TO 3.

5.

Inspection End.

PRELIMINARY CHECK

1.

CHECK ADJUSTABLE PEDAL MECHANISM

Check the following.

●

Movable part of accelerator pedal or brake pedal is deformed, or there is foreign material in it.

●

Accelerator pedal or brake pedal is deformed or broken.

OK or NG

OK

>> Preliminary check is OK.

NG

>> Repair or replace the malfunctioning part and check again.

TERMI-

NAL

WIRE

COLOR

ITEM

CONDITON

VOLTAGE (V)

(Approx.)

1

B

Ground

—

0

3

SB

A/T device (park switch) signal

A/T selector lever in other than P position

Battery voltage

A/T selector lever in P position

0

4

G

Ignition switch (ON or START)

Ignition switch (ON or START position)

Battery voltage

5

W

Battery power supply

—

Battery voltage

7

GR

Pedal adjusting switch power supply out-
put

Ignition switch ON
A/T selector lever in other than P position

0

Ignition switch ON
A/T selector lever in P position

Battery voltage

AP-8

ADJUSTABLE PEDAL SYSTEM

2005 Pathfinder

TROUBLE DIAGNOSIS CHART BY SYMPTOM

NOTE:
Always check the WORK FLOW before troubleshooting. Refer to

AP-7, "WORK FLOW"

.

PEDAL ADJUSTING CONTROL UNIT IGNITION SIGNAL INSPECTION

1.

CHECK FUSE

Check 10A fuse [No. 12, located in fuse block (J/B)].

NOTE:
Refer to

AP-3, "COMPONENT PARTS AND HARNESS CONNECTOR LOCATION"

.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-

4, "POWER SUPPLY ROUTING CIRCUIT"

.

2.

CHECK PEDAL ADJUSTING CONTROL UNIT IGNITION POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect pedal adjusting control unit.

3.

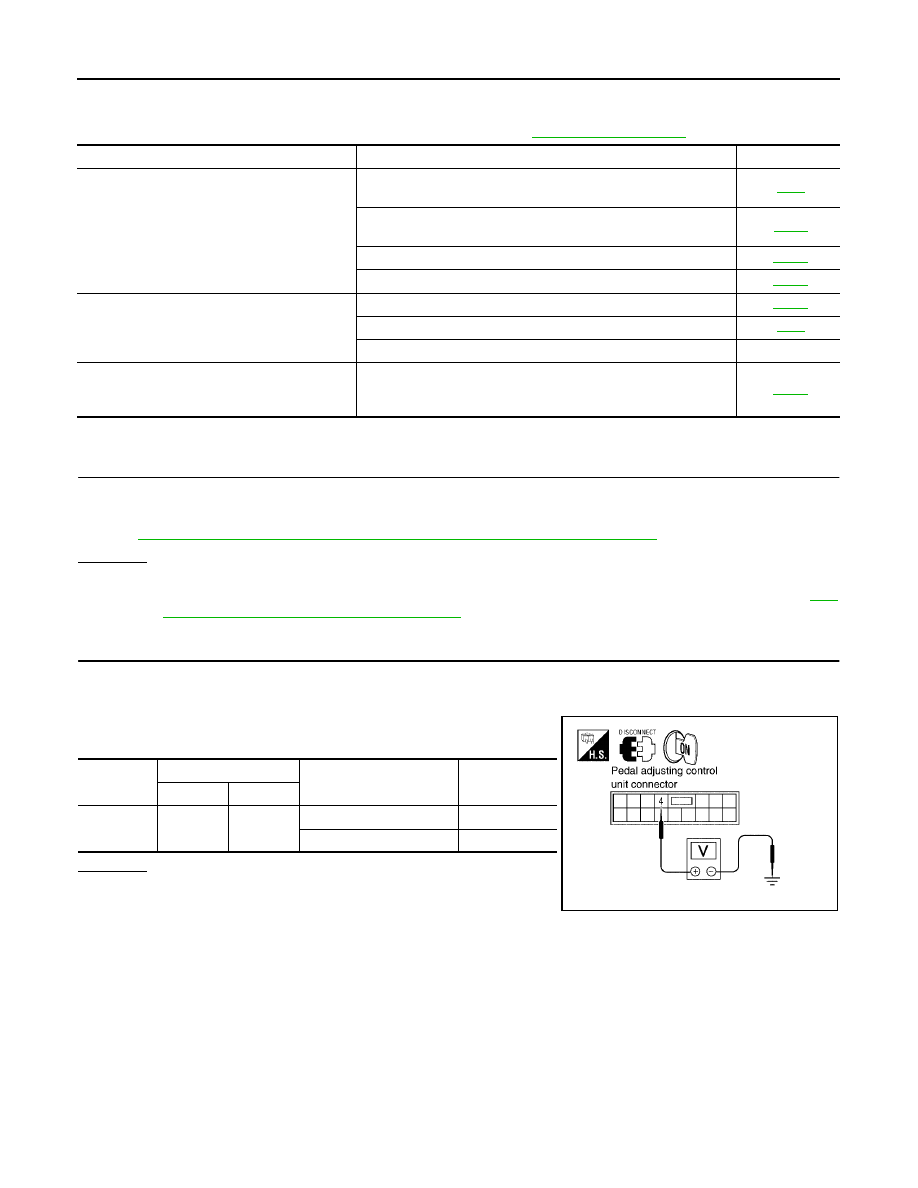

Check voltage between pedal adjusting control unit connector
M14 terminal 4 and ground.

OK or NG

OK

>> Pedal adjusting control unit ignition signal is OK.

NG

>> Repair or replace the harness.

Symptom

Diagnosis / service procedure

Reference page

Adjustable pedal system does not operate.

1. Pedal adjusting control unit power supply and ground circuit
inspection.

AP-9

2. Pedal adjusting switch power supply and ground circuit inspec-
tion.

AP-11

3. Pedal adjusting motor circuit inspection.

AP-12

4. Replace pedal adjusting motor.

AP-13

Adjustable pedal system does operate when
ignition switch is turned ON and A/T selector

lever is in other than P position.

1. A/T device circuit inspection.

AP-10

2. Pedal adjusting control unit ignition signal inspection.

AP-8

3. Replace pedal adjusting control unit.

—

Adjustable pedal system does not operate
when ignition switch is turned ON and A/T

selector lever is in P position.

1. A/T device circuit inspection.

AP-10

Connector

Terminal (Wire color)

Condition

Voltage (V)

(Approx.)

(+)

(–)

M14

4

Ground

Ignition switch ON

Battery voltage

Ignition switch OFF

0

LIIA0885E
