Nissan Pathfinder. Manual - part 43





ADP-164

< REMOVAL AND INSTALLATION >

POWER SEAT SWITCH

POWER SEAT SWITCH

Removal and Installation

INFOID:0000000009176675

REMOVAL

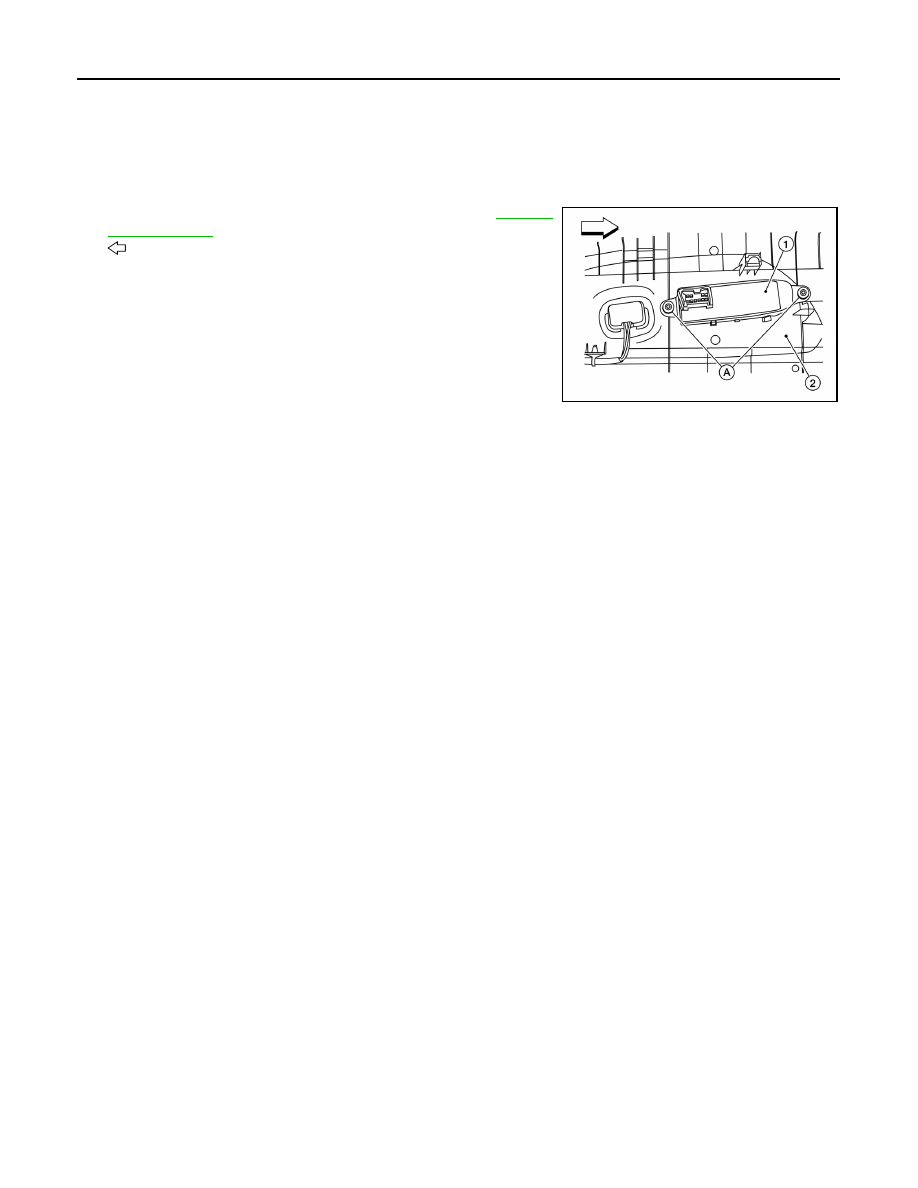

1. Remove seat cushion outer finisher LH (2). Refer to

SE-120,

"Seat Cushion"

.

: Front

2. Remove the power seat switch screws (A).
3. Remove power seat switch (1) from seat cushion outer finisher

LH (2).

INSTALLATION

Installation is in the reverse order of removal.

ALJIA0783ZZ

ADP STEERING SWITCH

ADP-165

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

K

L

M

A

B

ADP

N

O

P

ADP STEERING SWITCH

Removal and Installation

INFOID:0000000009176676

REMOVAL

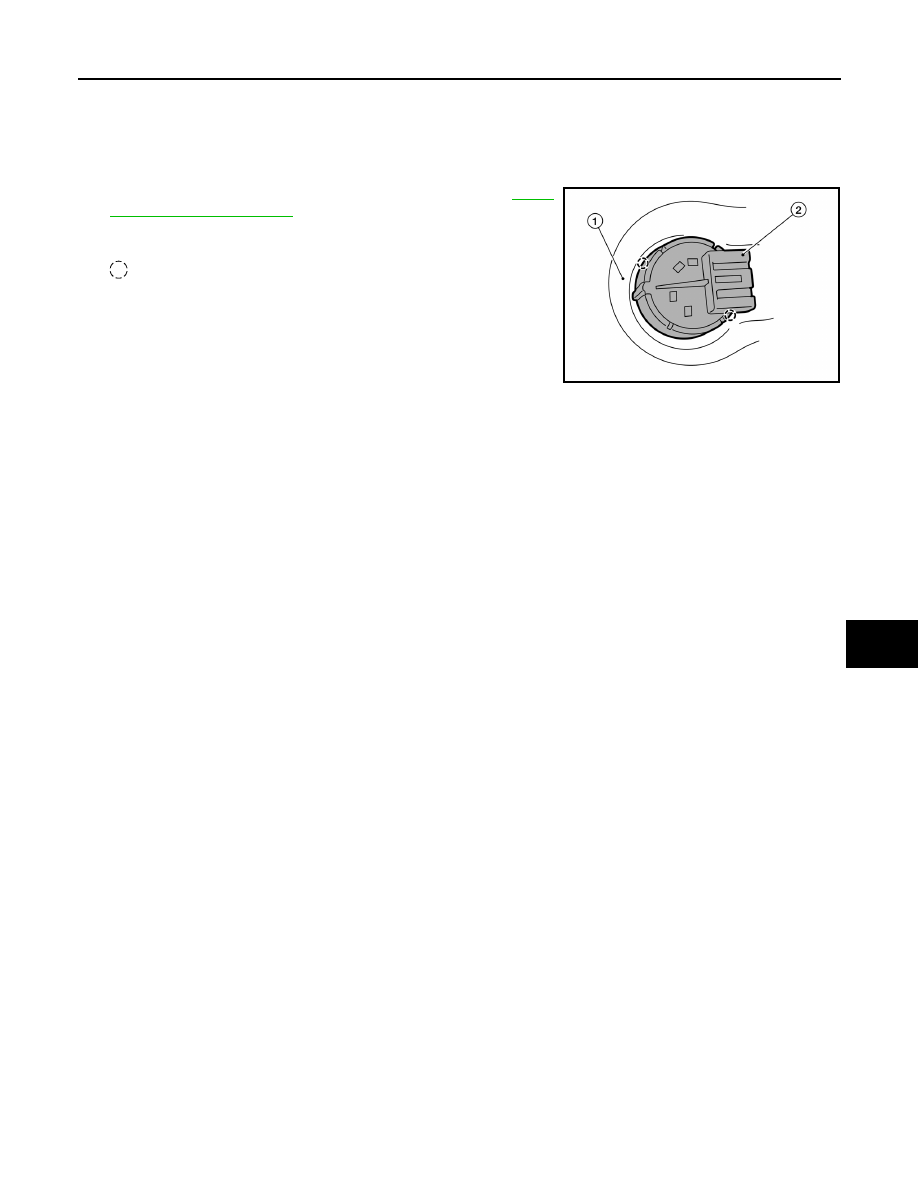

1. Remove steering column lower cover (1). Refer to

IP-17,

"Removal and Installation"

.

2. Release the pawls and remove ADP steering switch (2) from the

steering column lower cover (1).

: Pawl

INSTALLATION

Installation is in the reverse order of removal.

AWJIA0816ZZ

AV

AV-1

DRIVER INFORMATION & MULTIMEDIA

C

D

E

F

G

H

I

J

K

L

M

B

SECTION

AV

A

O

P

CONTENTS

AUDIO, VISUAL & NAVIGATION SYSTEM

BASE AUDIO

PRECAUTION ..............................................

12

PRECAUTIONS ..................................................

12

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" .................................................................

12

Precaution for Trouble Diagnosis ............................

12

Precaution for Harness Repair ................................

12

Precaution for Work  ................................................

13

PREPARATION ...........................................

14

PREPARATION ..................................................

14

Special Service Tool  ...............................................

14

Commercial Service Tools  ......................................

14

SYSTEM DESCRIPTION  .............................

15

COMPONENT PARTS  .......................................

15

Component Parts Location ......................................

15

Component Description ...........................................

15

SYSTEM .............................................................

17

AUDIO SYSTEM ........................................................

17

AUDIO SYSTEM : System Diagram .......................

17

AUDIO SYSTEM : System Description  ...................

17

ECU DIAGNOSIS INFORMATION  ..............

18

AUDIO UNIT  .......................................................

18

Reference Value  .....................................................

18

DISPLAY UNIT  ...................................................

20

Reference Value  .....................................................

20

WIRING DIAGRAM ......................................

21

BASE AUDIO  .....................................................

21

Wiring Diagram  .......................................................

21

BASIC INSPECTION  ...................................

31

DIAGNOSIS AND REPAIR WORKFLOW  ........

31

Work Flow ................................................................

31

DTC/CIRCUIT DIAGNOSIS  .........................

33

POWER SUPPLY AND GROUND CIRCUIT  ....

33

AUDIO UNIT ...............................................................

33

AUDIO UNIT : Diagnosis Procedure  .......................

33

DISPLAY UNIT ...........................................................

33

DISPLAY UNIT : Diagnosis Procedure ....................

33

FRONT DOOR SPEAKER  ................................

35

Diagnosis Procedure  ...............................................

35

INSTRUMENT PANEL SPEAKER/TWEETER ...

37

Diagnosis Procedure  ...............................................

37

REAR DOOR SPEAKER  ..................................

39

Diagnosis Procedure  ...............................................

39

STEERING SWITCH  .........................................

41

Diagnosis Procedure  ...............................................

41

SYMPTOM DIAGNOSIS  ..............................

43

AUDIO SYSTEM  ...............................................

43

Symptom Table  .......................................................

43

NORMAL OPERATING CONDITION  ...............

45

Description ...............................................................

45

REMOVAL AND INSTALLATION ...............

46

AUDIO UNIT ......................................................

46

Exploded View .........................................................

46

Removal and Installation  .........................................

46

STEERING SWITCH  .........................................

48

Exploded View .........................................................

48

Removal and Installation  .........................................

48

AV-2

DISPLAY UNIT  ..................................................

49

Exploded View ........................................................

49

Removal and Installation  ........................................

49

FRONT DOOR SPEAKER .................................

50

Exploded View ........................................................

50

Removal and Installation  ........................................

50

INSTRUMENT PANEL SPEAKER/TWEETER ...

51

Removal and Installation  ........................................

51

REAR DOOR SPEAKER ...................................

52

Exploded View ........................................................

52

Removal and Installation  ........................................

52

AUDIO ANTENNA  .............................................

53

Location of Antennas ..............................................

53

Window Antenna Repair .........................................

53

MID AUDIO WITHOUT BOSE

PRECAUTION .............................................

55

PRECAUTIONS  .................................................

55

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ................................................................
.

55

Cautions in Removing Battery Terminal and AV
Control Unit (Models with AV Control Unit) ............
.

55

Precaution for Trouble Diagnosis  ...........................

55

Precaution for Harness Repair  ...............................

55

Precaution for Work ................................................

56

PREPARATION ...........................................

57

PREPARATION  .................................................

57

Special Service Tool ...............................................

57

Commercial Service Tools ......................................

57

SYSTEM DESCRIPTION  ............................

58

COMPONENT PARTS .......................................

58

Component Parts Location  .....................................

58

Component Description  ..........................................

59

SYSTEM .............................................................

60

MULTI AV SYSTEM  ..................................................

60

MULTI AV SYSTEM : System Diagram ..................

60

MULTI AV SYSTEM : System Description  .............

60

DIAGNOSIS SYSTEM (AV CONTROL UNIT) ...

63

Description ..............................................................

63

On Board Diagnosis Function .................................

63

CONSULT Function ................................................

70

DIAGNOSIS SYSTEM (BLUETOOTH® CON-
TROL UNIT)  .......................................................

72

Diagnosis Description  .............................................

72

Work Flow ...............................................................

72

ECU DIAGNOSIS INFORMATION ..............

73

AV CONTROL UNIT  ..........................................

73

Reference Value  .....................................................

73

DTC Index ...............................................................

79

DISPLAY UNIT  ..................................................

81

Reference Value  .....................................................

81

SATELLITE RADIO TUNER ..............................

84

Reference Value  .....................................................

84

BLUETOOTH® CONTROL UNIT  ......................

86

Reference Value  .....................................................

86

WIRING DIAGRAM  ....................................

88

MID AUDIO WITHOUT BOSE  ...........................

88

Wiring Diagram  .......................................................

88

BASIC INSPECTION .................................

114

DIAGNOSIS AND REPAIR WORKFLOW ........

114

Work Flow  .............................................................

114

INSPECTION AND ADJUSTMENT ..................

116

ADDITIONAL SERVICE WHEN REPLACING AV
CONTROL UNIT ......................................................

116

ADDITIONAL SERVICE WHEN REPLACING AV
CONTROL UNIT : Description  ..............................

116

ADDITIONAL SERVICE WHEN REPLACING AV
CONTROL UNIT : Work Procedure  ......................

116

CONFIGURATION (AV CONTROL UNIT)  ..............

116

CONFIGURATION (AV CONTROL UNIT) : De-
scription .................................................................

117

CONFIGURATION (AV CONTROL UNIT) : Work
Procedure .............................................................

117

CONFIGURATION (AV CONTROL UNIT) : Con-
figuration List .........................................................

118

DTC/CIRCUIT DIAGNOSIS .......................

119

U1000 CAN COMM CIRCUIT ...........................

119

DTC Logic  .............................................................

119

Diagnosis Procedure ............................................

119

U1010 CONTROL UNIT (CAN)  ........................

120

DTC Logic  .............................................................

120

U1200 AV CONTROL UNIT  .............................

121

DTC Logic  .............................................................

121

U1216 AV CONTROL UNIT  .............................

122

DTC Logic  .............................................................

122

U1218 AV CONTROL UNIT  .............................

123

DTC Logic  .............................................................

123

U1219 AV CONTROL UNIT  .............................

124

DTC Logic  .............................................................

124

U121A AV CONTROL UNIT .............................

125

DTC Logic  .............................................................

125
