4 - 24

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

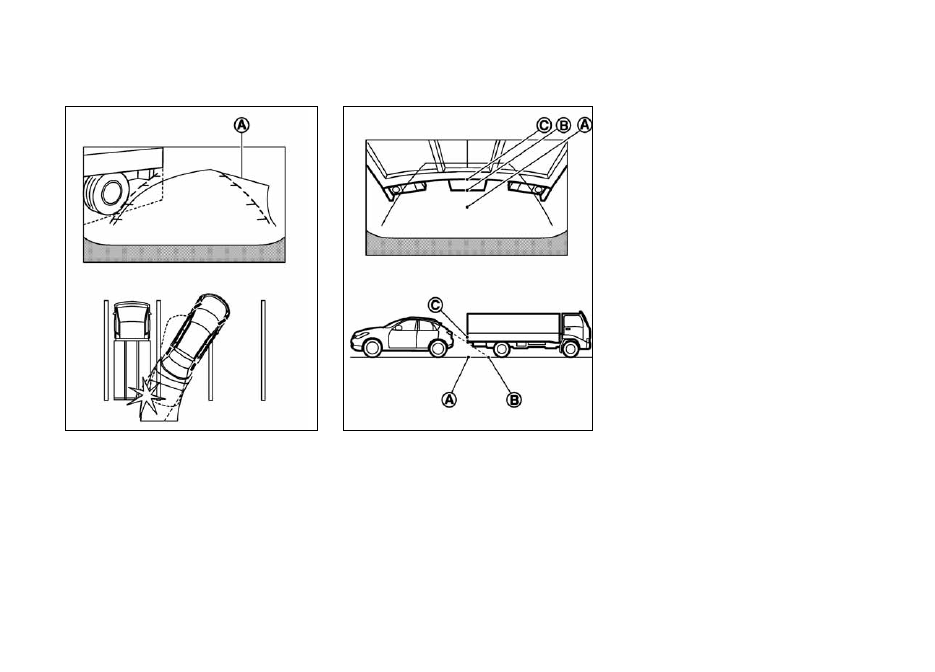

Движение задним ходом вблизи выступающих
препятствий

Линии прогнозируемой траектории A не касаются объектов
на дисплее. Однако автомобиль может задеть препятствие,
если оно выступает за фактическую траекторию движения.

Движение задним ходом позади выступающих
препятствий

Расстояние до точки C, показанное на дисплее, выглядит
большим, чем до точки B. Однако на самом деле расстоя-
ние до точки C такое же, как и до точки A. Автомобиль
может задеть препятствие, двигаясь задним ходом к точке
A, если предмет выступает за фактическую траекторию
движения автомобиля.

4 - 25

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон



НАСТРОЙКА ЛИНИЙ ПРОГНОЗИРУЕМОЙ
ТРАЕКТОРИИ

Для включения или выключения отображения линий про-
гнозируемой траектории на дисплее нажмите кнопку
SETTING (Настройки), коснитесь пункта «Camera» (Камера)
и нажмите кнопку ENTER.

Predictive Course Lines (Линии прогнозируемой траектории):

Если эта функция включена, то линии прогнозируемой тра-
ектории появятся на дисплее при переводе рычага селектора
коробки передач в положение R (Задний ход).

РЕГУЛИРОВКА ДИСПЛЕЯ

Для настройки функции «Display ON/OFF» (Включение/вы-
ключение дисплея), «Brightness» (Яркость), «Tint» (Оттенок),
«Colour» (Цвет), «Contrast» (Контраст) и «Black Level» (Уро-
вень насыщенности черного цвета) для монитора заднего
обзора нажмите кнопку SETTING при включенном мониторе
заднего обзора и коснитесь клавиши «Display» (Дисплей).
Выберите один из пунктов и измените значение, касаясь
клавиши «+» или «-», либо вращая многофункциональный
переключатель NISSAN.

Запрещается регулировать яркость, насыщенность, цвет или
контраст изображения на мониторе заднего обзора во вре-
мя движения автомобиля. Убедитесь в том, что стояночный
тормоз полностью включен.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ

При переводе рычага селектора автоматической короб-



•

ки передач в положение R (Задний ход) экран дисплея
автоматически переключится в режим монитора за-
днего обзора. Однако при этом вы можете продолжать
слушать аудиосистему.

При включении заднего обзора отображение на экране



•

может появиться с некоторой задержкой.

При слишком высокой или низкой температуре окру-



•

жающей среды изображение предметов на мониторе
может быть нечетким. Это не является признаком неис-
правности.

При попадании в объектив камеры сильного луча света



•

изображение предметов на мониторе может быть нечет-
ким. Это не является признаком неисправности.

Иногда вы можете заметить вертикальные линии на



•

предметах, изображенных на дисплее. Это может быть
вызвано сильным отражением света от бампера. Это не
является признаком неисправности.

Экран может мерцать при флуоресцентном освещении.



•

Это не является признаком неисправности.

Цвет предметов на мониторе заднего вида может отли-



•

чаться от действительного. Это не является признаком
неисправности.

В условиях низкой освещенности и ночью изображение



•

предметов на мониторе может быть нечетким. Это не
является признаком неисправности.

При попадании на объектив камеры заднего вида грязи,



•

дождя или снега изображение предметов на мониторе
заднего обзора может быть нечетким. Очистите объек-
тив камеры.

Запрещается наносить полироль на объектив камеры.



•

При попадании полироли или воска на крышку объек-
тива камеры промойте ее при помощи мягкой чистой
ткани, смоченной раствором нейтрального моющего
средства.



ВНИМАНИЕ

Запрещается использовать для чистки объектива

•

камеры спирт, бензин и другие растворители. Это
приведет к помутнению крышки объектива и иска-
жению цветопередачи. Для чистки объектива камеры
используйте мягкую ткань, смоченную раствором
нейтрального моющего средства, а затем протрите
объектив сухой мягкой тканью.

Будьте осторожны, чтобы не повредить объектив ка-

•

меры, так как это повлияет на изображение на экране
монитора.

4 - 26

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

МОНИТОР AROUND VIEW® (МОНИТОР КРУГОВОГО
ОБЗОРА) (для некоторых вариантов исполнения
автомобиля)

При положении ON выключателя зажигания нажмите кноп-
ку CAMERA или переведите рычаг селектора коробки пере-
дач в положение R (Задний ход), чтобы включить монитор
кругового обзора. На мониторе будет показано положение
автомобиля с различных точек обзора.

Возможные точки обзора:

Вид «с высоты птичьего полета»



•

На мониторе обстановка вокруг автомобиля будет по-
казана как на виде сверху.

Вид спереди и сбоку



•

На мониторе будет показана обстановка впереди и во-
круг колеса со стороны переднего пассажира.

Вид спереди



•

На дисплее отображается пространство спереди авто-
мобиля с углом обзора примерно 130,5 градусов.

Вид сзади



•

На дисплее отображается пространство позади автомо-
биля с углом обзора примерно 130,5 градусов.

Эта система призвана помочь водителю в таких ситуациях,
как постановка автомобиля на узкое парковочное место, или
«параллельная» парковка.

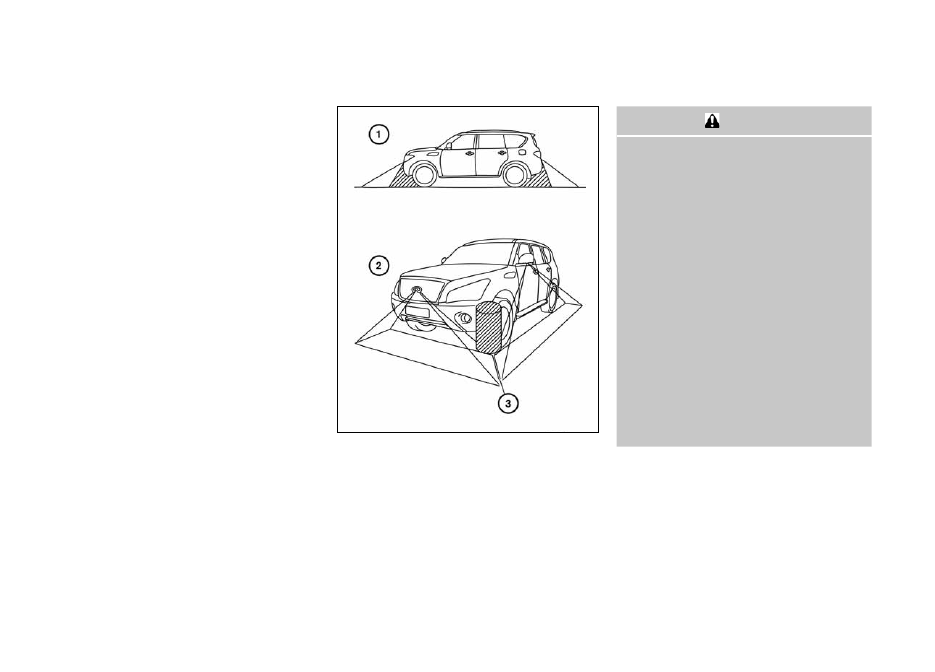

Имеются некоторые зоны, в которых система не сможет
показать препятствия и система не предупреждает о нали-
чии движущихся объектов. При включении переднего или
заднего обзора, система может не отобразить присутствие
препятствий, лежащих на земле или находящихся ниже бам-
пера

햲. При обзоре «с высоты птичьего полета» монитор 햳

может не обнаружить присутствие высокого препятствия на
стыке зон обзора

햴.



ОПАСНОСТЬ

Монитор кругового обзора повышает удобство

•

управления автомобилем. Он не может полностью
заменить необходимые меры предосторожности, так
как имеются зоны, в которых система не может об-
наружить присутствие препятствий. Прежде чем на-
чинать движение, обязательно проверьте обстановку
вокруг автомобиля через окна и при помощи зеркал
заднего вида.

Водитель всегда несет ответственность за обеспе-

•

чение безопасности при постановке автомобиля на
стоянку или выполнении других маневров.

Не пользуйтесь монитором кругового обзора при

•

сложенных наружных зеркалах заднего вида, и убе-
дитесь в том, что дверь багажного отделения закры-
та, прежде чем начинать движение автомобиля при
помощи монитора заднего обзора.

Расстояние между предметами, видимое на мониторе

•

кругового обзора, отличается от действительного.

Камеры установлены на решетке переднего радиато-

•

ра, на зеркалах заднего вида и над задним регистра-
ционным знаком. Следите за тем, чтобы объективы
камер не были ничем закрыты.

4 - 27

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон



При мойке автомобиля струей воды под высоким

•

давлением не допускайте попадания струи воды в
камеры. В противном случае попадание воды внутрь
камеры может привести к конденсации влаги на лин-
зе объектива, к неисправности камеры, возгоранию
или к поражению электрическим током.

Оберегайте камеры кругового обзора от ударных

•

воздействий. Камеры являются прецизионными
(высокоточными) устройствами. В противном случае
может нарушиться функционирование камеры круго-
вого обзора или возникнуть неисправность, которая
может привести к возгоранию или к поражению элек-
трическим током.



ВНИМАНИЕ

Старайтесь не поцарапать линзы, расположенные перед
камерой, при очистке от снега или грязи.

ВАРИАНТЫ ОБЗОРА



ОПАСНОСТЬ

Линию расстояния до препятствия и линии ширины

•

автомобиля можно использовать только для справки
и только в том случае, когда автомобиль находится
на ровной дороге с твердым покрытием. Расстояние
до препятствия, наблюдаемое на мониторе может от-
личаться от фактического расстояния между автомо-
билем и показанным препятствием.

Если на автомобиле будут установлены шины иного

•

размера, линии прогнозируемой траектории движения и
вид сверху могут отличаться от действительности.

При движении на подъем предметы на мониторе ка-

•

жутся расположенными ближе, чем на самом деле.
При движении на спуск предметы на мониторе ка-
жутся расположенными дальше, чем на самом деле.
Пользуйтесь зеркалами заднего вида или обернитесь
через плечо, чтобы правильно оценить расстояние до
препятствий.

На мониторе заднего обзора предметы отображаются с

•

противоположной стороны, чем при наблюдении через
внутреннее или наружные зеркала заднего вида.

На дороге, покрытой снегом, или на скользкой доро-

•

ге действительная траектория движения автомобиля
может отличаться от прогнозируемой траектории.

Линии, ограничивающие габаритный коридор авто-

•

мобиля по ширине, и линии прогнозируемой траек-
тории движения на мониторе выглядят шире, чем
действительная ширина автомобиля и ширина его
фактического габаритного коридора.

Показанная на мониторе прогнозируемая  траекто-

•

рия движения может быть слегка смещена вправо,
так как камера заднего вида установлена не точно
по центру автомобиля.

Вид вперед

Обзор вперед и назад

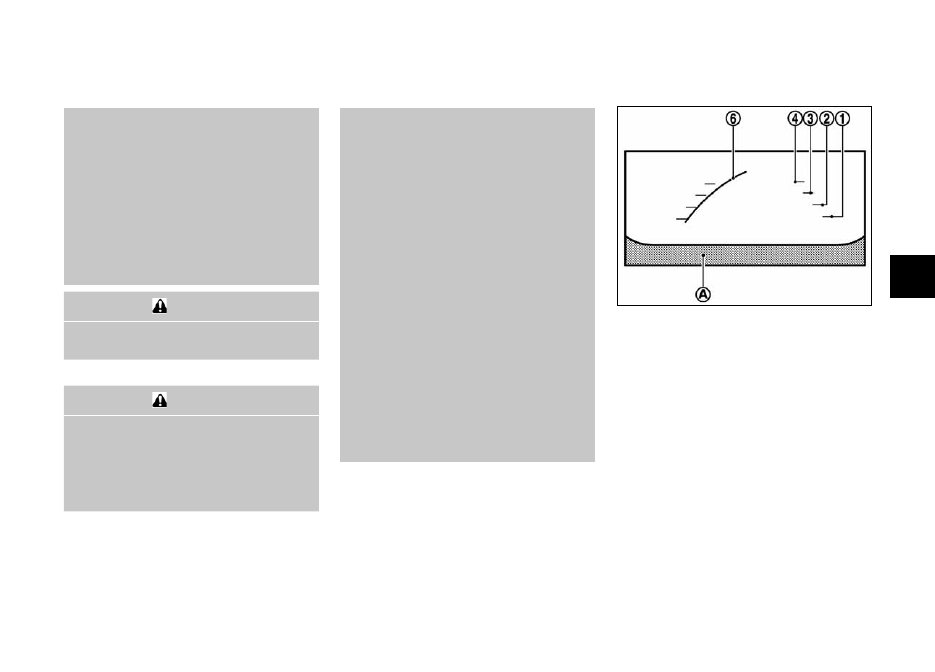

На мониторе будут показаны линии, которые указывают ши-
рину автомобиля и расстояние до препятствия относительно
кузова автомобиля A.

Линии, указывающие расстояние до препятствия:

Эти линии указывают расстояние, оставшееся между пре-
пятствием и кузовом автомобиля:

Красная линия



•

햲: Примерно 0,5 м

Желтая линия



•

햳: Примерно 1 м

Зеленая линия



•

햴: Примерно 2 м

Зеленая линия



•

햵: Примерно 3 м
