Ниссан NP-300 (2018 год). Инструкция - часть 30

6 - 4

В случае неисправности

1.  Выньте домкрат, ручку домкрата и сумку с инструмента-

ми из отделения, расположенного за сиденьем водителя
или за задним сиденьем, или из ящика для инструмен-
тов. Процедура наклона сиденья приведена в разделе
«Сиденья» главы 1 «Безопасность: сиденья, ремни и
подушки безопасности».

2.  Выньте из сумки колесный ключ. Вставьте квадратный

хвостовик ручки домкрата в квадратное отверстие колес-
ного ключа, чтобы образовать рукоятку.

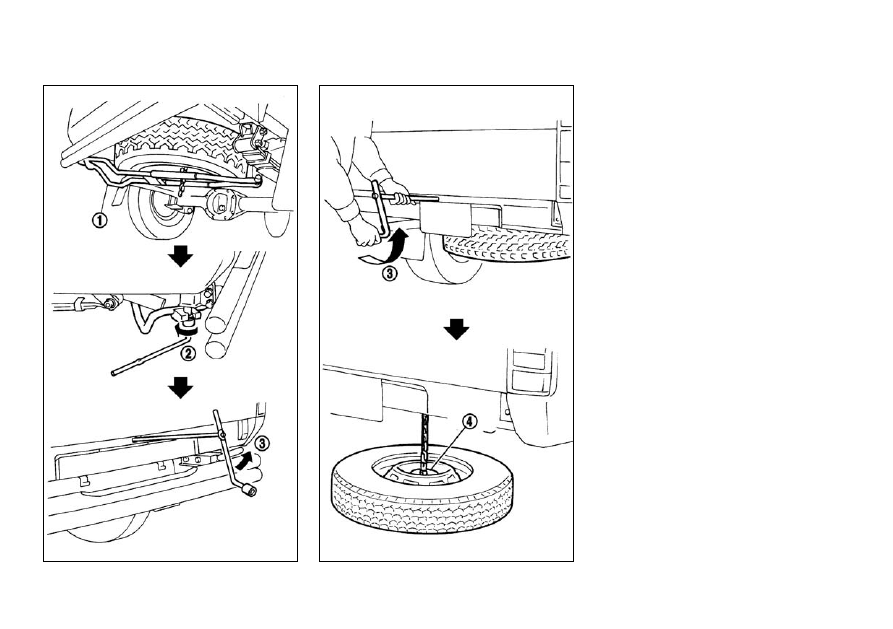

3.  Для моделей, оборудованных кронштейном запасного

колеса

, снимите кронштейн запасного колеса, повер-

нув фиксатор

, как показано на иллюстрации.

4.  Найдите овальное отверстие под средней частью заднего

борта грузовой платформы. Вставьте Т-образный конец
ручки домкрата в овальное отверстие и продвиньте его
по направлению к подъемнику запасного колеса, рас-
положенному над запасным колесом.

5.  Плотно вставьте Т-образный конец ручки домкрата в

Т-образное отверстие вала подъемника запасного коле-
са, и вращайте ручку домкрата против часовой стрелки

, чтобы опустить запасное колесо.

ПОДГОТОВКА ИНСТРУМЕНТА И
ЗАПАСНОГО КОЛЕСА

6 - 5

В случае неисправности

Тип А

Тип В

ПРОТИВООТКАТНЫЕ УПОРЫ



ОПАСНОСТЬ



Во избежание самопроизвольного трогания автомобиля с
места и возможного травмирования людей проверьте на-
дежность блокировки колеса автомобиля противооткатны-
ми упорами.

Подложите подходящие противооткатные упоры

 спереди

и сзади под колесо, которое находится по диагонали от по-
врежденного колеса

, чтобы заблокировать автомобиль от

возможных перемещений в процессе подъема домкратом.

6.  Полностью опустив запасное колесо

, найдите под

днищем автомобиля цепь, удерживающую колесо, и
аккуратно извлеките его из-под автомобиля.



Момент затяжки колесных гаек:



78 Нм (8 кгс.м)

6 - 6

В случае неисправности

СНЯТИЕ ПОВРЕЖДЕННОГО КОЛЕСА

Демонтаж декоративного колпака (для
некоторых вариантов исполнения автомобиля)

Снимите центральный колпак колеса

, как показано на

иллюстрации. Используйте ветошь

, чтобы не поцарапать

колпак и колесо (тип B).

6 - 7

В случае неисправности

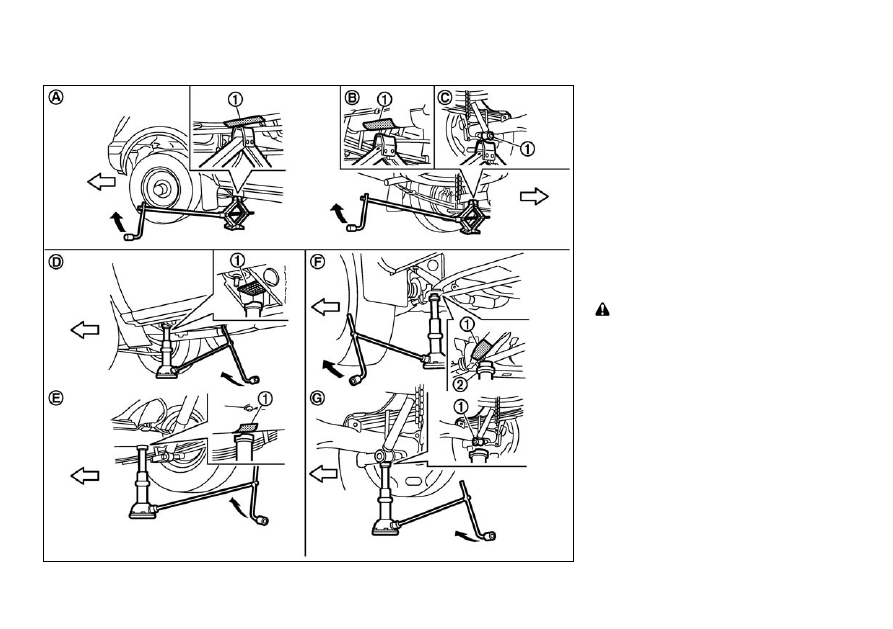

A  Переднее колесо моделей 2WD и 4WD

B  Заднее колесо моделей 2WD

C  Заднее колесо моделей 4WD

D  Переднее колесо моделей 2WD с кабиной “King cab”

E  Заднее колесо моделей 2WD с кабиной “King cab” и 4WD

Look 2WD с кабиной “King cab”

F Переднее колесо моделей 2WD с кабиной “King cab” и

4WD Look 2WD с кабиной “King cab”

G  Заднее колесо моделей 4WD с кабиной “King cab”
   Зона установки домкрата
   Адаптер

Подъем автомобиля



ОПАСНОСТЬ



Запрещается находиться под автомобилем, который



z

удерживается только домкратом; необходимо исполь-
зовать дополнительные опоры.

Не пользуйтесь домкратами от других автомобилей.



z
