SERVICE DATA AND SPECIFICATIONS (SDS)

EM-281

< SERVICE DATA AND SPECIFICATIONS (SDS)

[QR25DE]

C

D

E

F

G

H

I

J

K

L

M

A

EM

N

P

O

Unit: mm (in)

PISTON RING

Unit: mm (in)

PISTON PIN

Unit: mm (in)

CONNECTING ROD

Unit: mm (in)

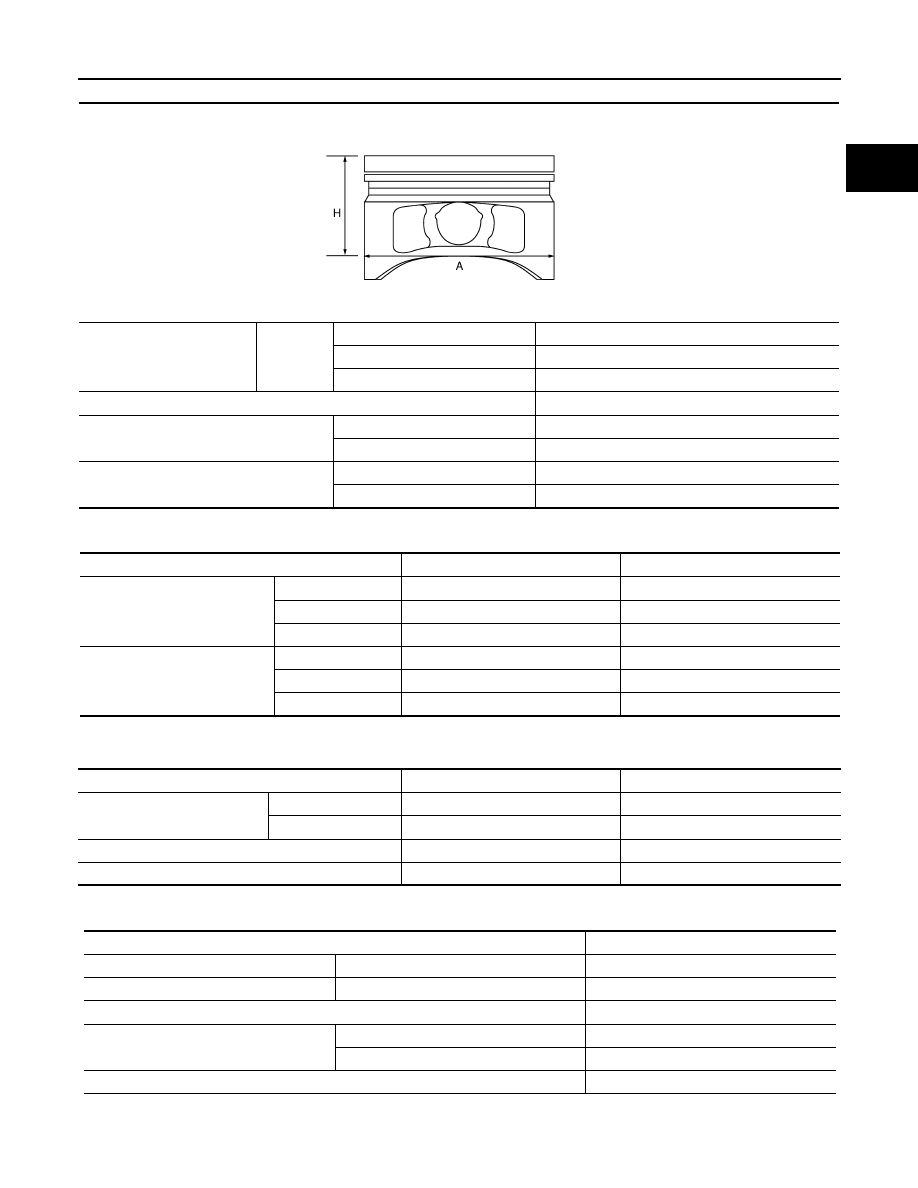

Piston skirt diameter “A”

Standard

Grade No. 2

88.990 - 89.000 (3.5035 - 3.5039)

Grade No. 3

89.000 - 89.010 (3.5039 - 3.5043)

Oversize (Service) [0.20 (0.008)]

89.180 - 89.210 (3.5110 - 3.5122)

Piston height “H” dimension

37.5 (1.476)

Piston pin hole diameter

Grade No. 0

19.993 - 19.999 (0.7871 - 0.7874)

Grade No. 1

19.999 - 20.005 (0.7874 - 0.7876)

Piston to cylinder bore clearance

Standard

0.010 - 0.030 (0.0004 - 0.0012)

Limit

0.08 (0.0031)

PBIC0188E

Items

Standard

Limit

Side clearance

Top

0.040 - 0.080 (0.0016 - 0.0031)

0.11 (0.0043)

2nd

0.030 - 0.070 (0.0012 - 0.0028)

0.1 (0.004)

Oil ring

0.045 - 0.125 (0.0018 - 0.0049)

—

End gap

Top

0.21 - 0.31 (0.0083 - 0.0122)

0.53 (0.0209)

2nd

0.37 - 0.52 (0.0146 - 0.0205)

0.71 (0.0280)

Oil (rail ring)

0.20 - 0.45 (0.008 - 0.0177)

0.80 (0.0314)

Items

Standard

Limit

Piston pin outer diameter

Grade No. 0

19.989 - 19.995 (0.7870 - 0.7872)

—

Grade No. 1

19.995 - 20.001 (0.7872 - 0.7874)

—

Piston to piston pin oil clearance

0.002 - 0.006 (0.0001 - 0.0002)

—

Connecting rod bushing oil clearance

0.005 - 0.017 (0.0002 - 0.0007)

0.030 (0.0012)

Center distance

143.00 – 143.10 (5.63 – 5.63)

Bend [per 100 (3.94)]

Limit

0.15 (0.0059)

Torsion [per 100 (3.94)]

Limit

0.3 (0.012)

Connecting rod small end inner diameter

22.000 - 22.012 (0.7874 - 0.7879)

Connecting rod bushing inner diameter*

Grade No. 0

20.000 – 20.006 (0.7874 – 0.7876)

Grade No. 1

20.006 – 20.012 (0.7876 – 0.7879)

Connecting rod big end inner diameter

48.000 - 48.013 (1.8898 - 1.8903)

EM-282

< SERVICE DATA AND SPECIFICATIONS (SDS)

[QR25DE]

SERVICE DATA AND SPECIFICATIONS (SDS)

*: After installing in connecting rod

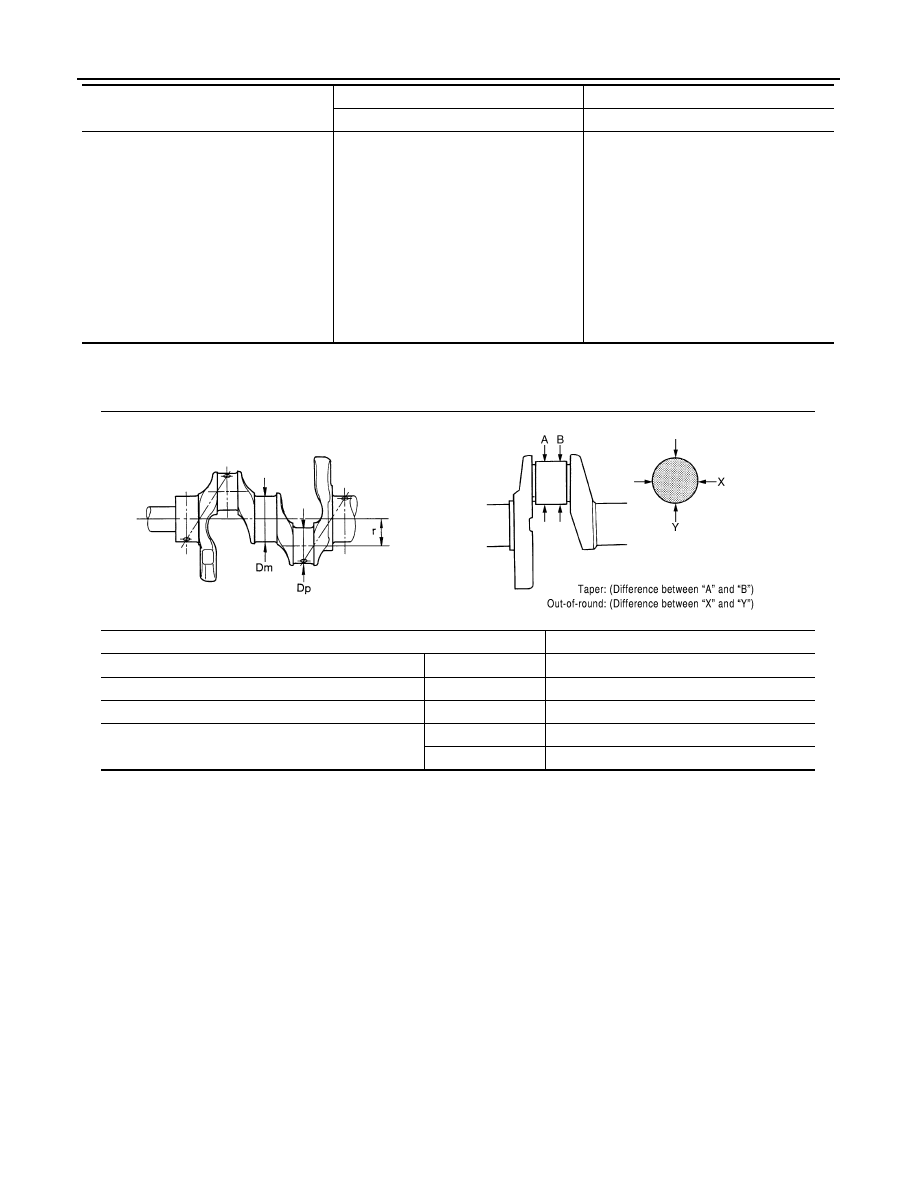

CRANKSHAFT

Unit: mm (in)

Side clearance

Standard

0.20 – 0.35 (0.008 – 0.0138)

Limit

0.5 (0.020)

Connecting rod big end diameter

Grade No. 0
Grade No. 1
Grade No. 2
Grade No. 3
Grade No. 4
Grade No. 5
Grade No. 6
Grade No. 7
Grade No. 8
Grade No. 9
Grade No. A
Grade No. B
Grade No. C

48.000 – 48.001 (1.8898 – 1.8898)
48.001 – 48.002 (1.8898 – 1.8898)
48.002 – 48.003 (1.8898 – 1.8899)
48.003 – 48.004 (1.8899 – 1.8899)
48.004 – 48.005 (1.8899 – 1.8900)
48.005 – 48.006 (1.8900 – 1.8900)
48.006 – 48.007 (1.8900 – 1.8900)
48.007 – 48.008 (1.8900 – 1.8901)
48.008 – 48.009 (1.8901 – 1.8901)
48.009 – 48.010 (1.8901 – 1.8902)

48.010 – 48.011 (1.8902 – 1.8902)
48.011 – 48.012 (1.8902 – 1.8902)

48.012 – 48.013 (1.8902 – 1.8903)

Center distance “r”

49.96 - 50.04 (1.9669 - 1.9701)

Out-of-round (Difference between “X” and “Y”)

Limit

0.005 (0.0002)

Taper (Difference between “A” and “B”)

Limit

0.005 (0.0002)

Runout [TIR*]

Limit

0.05 (0.0020)

Crankshaft end play

Standard

0.10 - 0.26 (0.004 - 0.0102)

Limit

0.3 (0.012)

SEM645

SBIA0535E

SERVICE DATA AND SPECIFICATIONS (SDS)

EM-283

< SERVICE DATA AND SPECIFICATIONS (SDS)

[QR25DE]

C

D

E

F

G

H

I

J

K

L

M

A

EM

N

P

O

*: Total indicator reading

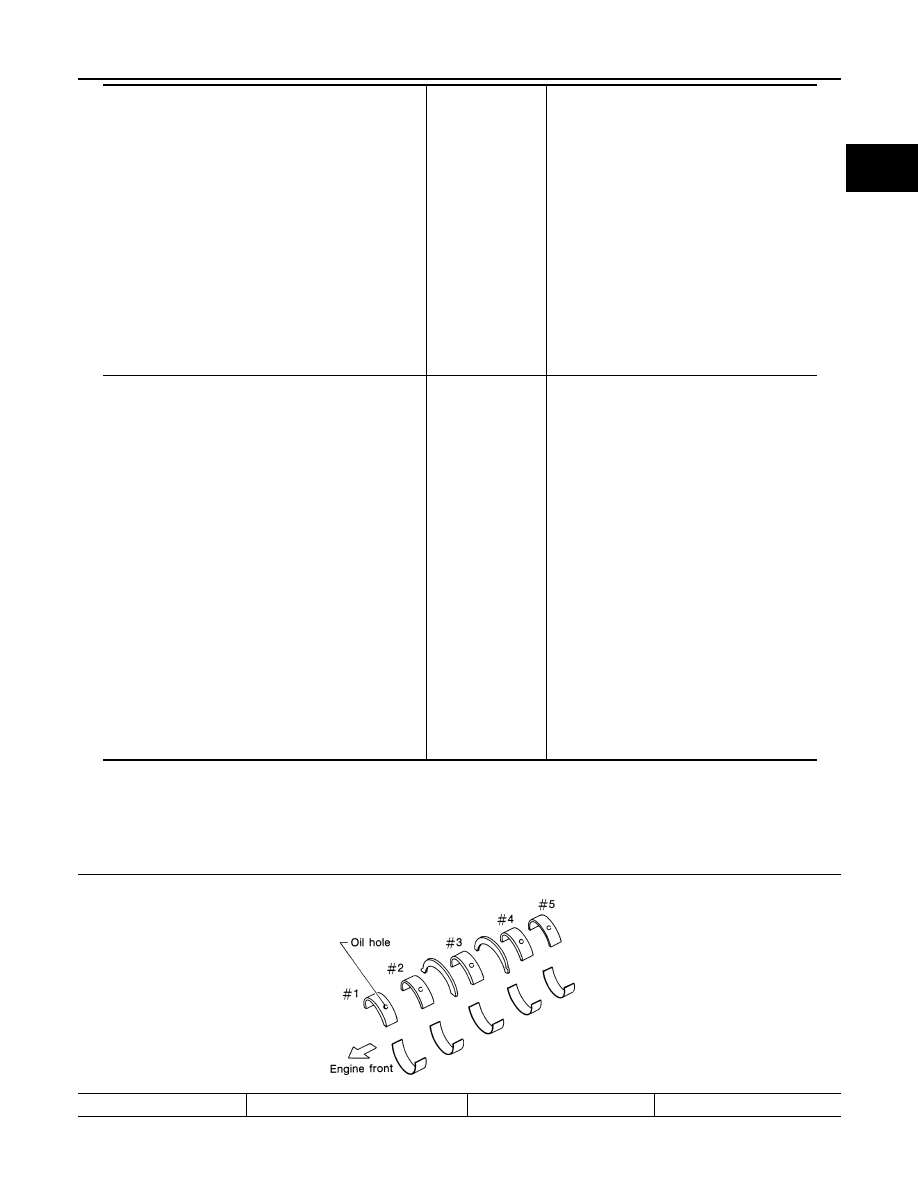

Main Bearing

INFOID:0000000010783836

MAIN BEARING

Unit: mm (in)

Pin journal diameter grade. “Dp”

Grade No. A
Grade No. B
Grade No. C
Grade No. D
Grade No. E
Grade No. F
Grade No. G
Grade No. H
Grade No. J
Grade No. K
Grade No. L
Grade No. M
Grade No. N
Grade No. P
Grade No. R
Grade No. S
Grade No. T
Grade No. U

44.974 - 44.973 (1.7706 - 1.7706)
44.973 - 44.972 (1.7706 - 1.7705)
44.972 - 44.971 (1.7705 - 1.7705)
44.971 - 44.970 (1.7705 - 1.7705)
44.970 - 44.969 (1.7705 - 1.7704)
44.969 - 44.968 (1.7704 - 1.7704)
44.968 - 44.967 (1.7704 - 1.7704)
44.967 - 44.966 (1.7704 - 1.7703)
44.966 - 44.965 (1.7703 - 1.7703)
44.965 - 44.964 (1.7703 - 1.7702)
44.964 - 44.963 (1.7702 - 1.7702)
44.963 - 44.962 (1.7702 - 1.7702)
44.962 - 44.961 (1.7702 - 1.7701)
44.961 - 44.960 (1.7701 - 1.7701)
44.960 - 44.959 (1.7701 - 1.7700)
44.959 - 44.958 (1.7700 - 1.7700)
44.958 - 44.957 (1.7700 - 1.7700)
44.957 - 44.956 (1.7700 - 1.7699)

Main journal diameter grade. “Dm”

Grade No. A
Grade No. B
Grade No. C
Grade No. D
Grade No. E
Grade No. F
Grade No. G
Grade No. H
Grade No. J
Grade No. K
Grade No. L
Grade No. M
Grade No. N
Grade No. P
Grade No. R
Grade No. S
Grade No. T
Grade No. U
Grade No. V
Grade No. W
Grade No. X
Grade No. Y
Grade No. 4
Grade No. 7

54.979 - 54.978 (2.1645 - 2.1645)
54.978 - 54.977 (2.1645 - 2.1644)
54.977 - 54.976 (2.1644 - 2.1644)
54.976 - 54.975 (2.1644 - 2.1644)
54.975 - 54.974 (2.1644 - 2.1643)
54.974 - 54.973 (2.1643 - 2.1643)
54.973 - 54.972 (2.1643 - 2.1642)
54.972 - 54.971 (2.1642 - 2.1642)
54.971 - 54.970 (2.1642 - 2.1642)
54.970 - 54.969 (2.1642 - 2.1641)
54.969 - 54.968 (2.1641 - 2.1641)
54.968 - 54.967 (2.1641 - 2.1641)
54.967 - 54.966 (2.1641 - 2.1640)
54.966 - 54.965 (2.1640 - 2.1640)
54.965 - 54.964 (2.1640 - 2.1639)
54.964 - 54.963 (2.1639 - 2.1639)
54.963 - 54.962 (2.1639 - 2.1639)
54.962 - 54.961 (2.1639 - 2.1638)
54.961 - 54.960 (2.1638 - 2.1638)
54.960 - 54.959 (2.1638 - 2.1637)
54.959 - 54.958 (2.1637 - 2.1637)
54.958 - 54.957 (2.1637 - 2.1637)
54.957 - 54.956 (2.1637 - 2.1636)
54.956 - 54.955 (2.1636 - 2.1636)

Grade number

Thickness

Identification color

Remarks

SEM685D

EM-284

< SERVICE DATA AND SPECIFICATIONS (SDS)

[QR25DE]

SERVICE DATA AND SPECIFICATIONS (SDS)

UNDERSIZE

Unit: mm (in)

MAIN BEARING OIL CLEARANCE

Unit: mm (in)

Connecting Rod Bearing

INFOID:0000000010783837

CONNECTING ROD BEARING

Unit: mm (in)

-1

1.970 - 1.973 (0.0776 - 0.0777)

Green - Brown

Grade and color are the same
for upper and lower bearings.

0

1.973 - 1.976 (0.0777 - 0.0778)

Black

1

1.976 - 1.979 (0.0778 - 0.0779)

Brown

2

1.979 - 1.982 (0.0779 - 0.0780)

Green

3

1.982 - 1.985 (0.0780 - 0.0781)

Yellow

4

1.985 - 1.988 (0.0781 - 0.0783)

Blue

5

1.988 - 1.991 (0.0783 - 0.0784)

Pink

6

1.991 - 1.994 (0.0784 - 0.0785)

Purple

                     7

     1.994 - 1.997 (0.0785 - 0.0786)

White

-10

UPR

1.970 - 1.973 (0.0776 - 0.0777)

Green - Brown

Grade and color are different
for upper and lower bearings.

LWR

1.973 - 1.976 (0.0777 - 0.0778)

Black

01

UPR

1.973 - 1.976 (0.0777 - 0.0778)

Black

LWR

1.976 - 1.979 (0.0778 - 0.0779)

 Brown

12

UPR

1.976 - 1.979 (0.0778 - 0.0779)

Brown

LWR

1.979 - 1.982 (0.0779 - 0.0780)

Green

23

UPR

1.979 - 1.982 (0.0779 - 0.0780)

Green

LWR

1.982 - 1.985 (0.0780 - 0.0781)

Yellow

34

UPR

1.982 - 1.985 (0.0780 - 0.0781)

Yellow

LWR

1.985 - 1.988 (0.0781 - 0.0783)

Blue

45

UPR

1.985 - 1.988 (0.0781 - 0.0783)

Blue

LWR

1.988 - 1.991 (0.0783 - 0.0784)

Pink

56

UPR

1.988 - 1.991 (0.0783 - 0.0784)

Pink

LWR

1.991 - 1.994 (0.0784 - 0.0785)

Purple

67

UPR

1.991 - 1.994 (0.0784 - 0.0785)

Purple

LWR

1.994 - 1.997 (0.0785 - 0.0786)

White

Items

Thickness

Main journal diameter

0.25 (0.0098)

2.106 - 2.114 (0.0829 - 0.0832)

Grind so that bearing clearance is the specified value.

Main bearing oil clearance

Standard

No. 1 and 5

0.012 - 0.022 (0.0005 - 0.0009)

No. 2 and 4

0.018 - 0.028 (0.0007 - 0.0011)

No. 3

0.021 - 0.031 (0.0008 - 0.0012)

Limit

0.1 (0.004)

Grade number

Thickness

Identification color

Remarks

0

1.493 - 1.496 (0.0588 - 0.0589)

Black - Black

Grade and color are the same
for upper and lower bearings.

1

1.496 - 1.499 (0.0589 - 0.0590)

Brown - Brown

2

1.499 - 1.502 (0.0590 - 0.0591)

Green - Green

3

1.502 - 1.505 (0.0591 - 0.0593)

Yellow - Yellow

4

1.505 - 1.508 (0.0593 - 0.0594)

Blue - Blue
