Ниссан X-Трейл T32 (2018 год). Инструкция - часть 2

0 - 5

Основные иллюстрации

Переключатель регулировки наружных зеркал за-

–

днего вида (со стороны водителя) (с. 3-28)

12. Передние подстаканники (с. 2-50)

13. Выключатель обогрева сидений* (с. 1-5)

14. Отсек для вещей в центральной консоли (с. 2-50)

15. Багажное отделение

Отделения для хранения мелких предметов (с. 2-52)

–

Крюки для крепления багажа (с. 2-51)

–

Шторка багажного отделения (с. 2-54)

–

Электрическая розетка (с. 2-48)

–

Запасное колесо (с. 6-2)

–

*: Для некоторых вариантов исполнения автомобиля

7. Плафон освещения салона* (с. 2-56)

8. Задние плафоны индивидуального освещения* (с. 2-56)

9. Крючок для одежды (со стороны водителя) (с. 2-54)

10. Подлокотник (сиденья второго ряда) (с. 1-7)

Задние подстаканники (с. 2-51)

–

11. Подлокотник двери

Выключатель стеклоподъемника (с. 2-45)

–

Выключатель центрального замка дверей* (с. 2-5)

–

1. Внутреннее зеркало заднего вида (с. 3-27)

2. Держатель для очков (с. 2-50)

3. Плафоны освещения передней части салона (с. 2-56)

Микрофон (с. 4-55)

–

4. Вентиляционный люк в крыше* (с. 2-47)

5. Выключатель ультразвуковых датчиков и датчиков на-

клона системы противоугонной сигнализации* (с. 3-19)

6. Солнцезащитные козырьки (с. 2-55, 3-28)

ПАССАЖИРСКИЙ САЛОН

0 - 6

Основные иллюстрации

6. Выключатель очистителя и омывателя ветрового стекла

(с. 2-41)

7. Выключатель аварийной световой сигнализации (с. 6-2)

8. Органы управления на рулевом колесе (правая сторона)

Кнопки управления системой круиз-контроля*

–

(с. 5-41)

Выключатель ограничителя скорости* (с. 5-39)

–

Управление мобильным телефоном Bluetooth

–

Hands-Free (без навигационной системы)* (с. 4-55)

Управление мобильным телефоном Bluetooth

–

Hands-Free (с навигационной системой)* (с. 4-61)

9. Рычаг переключения передач

Бесступенчато-регулируемая передача (CVT) (с. 5-13)

–

Механическая коробка передач (МКП) (с. 5-16)

–

10. Выключатель электронной системы динамической ста-

билизации (ESP) (с. 5-27)

11. Регулятор угла наклона луча фар ближнего света*

(с. 2-37)

12. Выключатель режима ECO* (с. 5-45)

13. Выключатель омывателей фар* (с. 2-39)

14. Выключатель ультразвуковой системы помощи при пар-

ковке* (с. 5-50)

15. Выключатель электропривода задней двери* (с. 3-22)

16. Выключатель системы «стоп-старт»* (с. 5-21)

17. Выключатель питания электропривода двери багажного

отделения* (с. 3-22)

18. Выключатель зажигания (автомобиль с системой

Intelligent Key)* (с. 5-8)

Модуль управления аудиосистемой* (с. 4-53 или на-

–

вигационной системой**)

Управление информационным дисплеем (с. 2-13)

–

Управление мобильным телефоном Bluetooth

–

Hands-Free (без навигационной системы)* (с. 4-55)

Управление мобильным телефоном Bluetooth

–

Hands-Free (с навигационной системой)** (с. 4-61)

5. Рулевое колесо (с. 3-27)

Звуковой сигнал (с. 2-45)

–

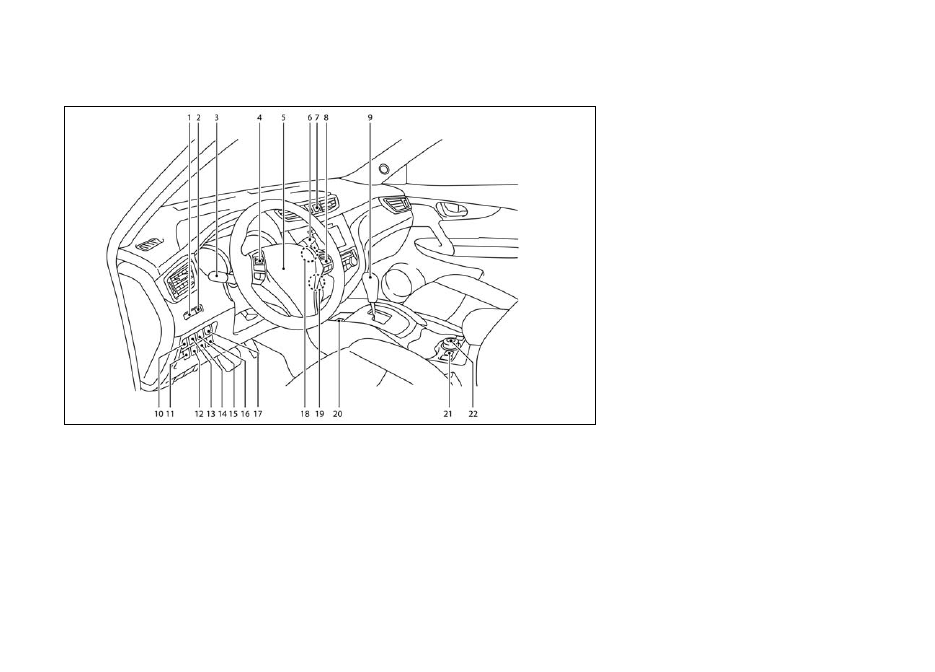

АВТОМОБИЛИ С ЛЕВОСТОРОННИМ
УПРАВЛЕНИЕМ

1. Регулятор яркости подсветки приборной панели (с. 2-3)

2. Кнопка TRIP RESET (обнуление показаний счетчика про-

бега за поездку) (с. 2-2)

3. Переключатель света фар и указателей поворота

(с. 2-35) / Выключатель противотуманных фар*
(с. 2-40)

4. Органы управления на рулевом колесе (левая сторона)

МЕСТО ВОДИТЕЛЯ

0 - 7

Основные иллюстрации

19. Замок зажигания (автомобиль без системы Intelligent

Key)* (с. 5-7)

20. Стояночный тормоз (с. 3-29)

21. Выключатель системы контроля при движении по спу-

ску (с. 5-32)

22. Переключатель режимов работы системы полного при-

вода (4WD)* (с. 5-22)

*: Для некоторых вариантов исполнения автомобиля

**: Смотри отдельное «Инструкция пользователя навига-

ционной системой» (для некоторых вариантов исполне-
ния автомобиля).

0 - 8

Основные иллюстрации

Выключатель ограничителя скорости* (с. 5-39)

–

Управление мобильным телефоном Bluetooth

–

Hands-Free (без навигационной системы)* (с. 4-55)

Управление мобильным телефоном Bluetooth

–

Hands-Free (с навигационной системой)* (с. 4-61)

7. Выключатель очистителя и омывателя ветрового стекла

(с. 2-41)

8. Выключатель питания электропривода двери багажного

отделения* (с. 3-22)

9. Выключатель электропривода задней двери* (с. 3-22)

10. Регулятор яркости подсветки приборной панели (с. 2-3)

11. Кнопка TRIP RESET (обнуление показаний счетчика про-

бега за поездку) (с. 2-2)

12. Выключатель электронной системы динамической ста-

билизации (ESP) (с. 5-27)

13. Переключатель режимов работы системы полного при-

вода (4WD)* (с. 5-22)

14. Рычаг переключения передач

Бесступенчато-регулируемая передача (CVT) (с. 5-13)

–

Механическая коробка передач (МКП) (с. 5-16)

–

15. Стояночный тормоз (с кнопочным управлением)* (с. 3-29)

16. Рулевое колесо (с. 3-27)

Звуковой сигнал (с. 2-45)

–

17. Замок зажигания (автомобиль без системы Intelligent

Key)* (с. 5-7)

18. Выключатель системы «стоп-старт»* (с. 5-21)

19. Выключатель ультразвуковой системы помощи при пар-

ковке* (с. 5-50)

20. Выключатель режима ECO* (с. 5-45)

Управление мобильным телефоном Bluetooth

–

Hands-Free (с навигационной системой)* (с. 4-61)

3. Выключатель аварийной световой сигнализации (с. 6-2)

4. Переключатель света фар и указателей поворота

(с. 2-35) / Выключатель противотуманных фар* (с. 2-40)

5. Выключатель зажигания (автомобиль с системой

Intelligent Key)* (с. 5-8)

6. Органы управления на рулевом колесе (правая сторона)

Кнопки управления системой круиз-контроля*

–

(с. 5-41)

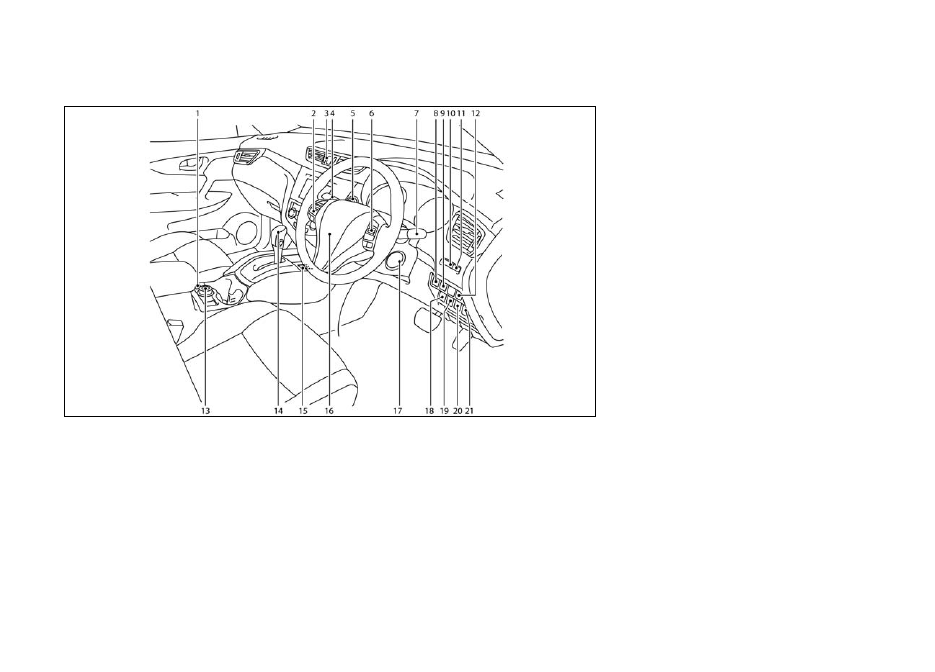

АВТОМОБИЛИ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ

1. Выключатель системы контроля при движении по

спуску (с. 5-32)

2. Органы управления на рулевом колесе (левая сторона)

Модуль управления аудиосистемой* (с. 4-53 или на-

–

вигационной системой**)

Управление информационным дисплеем (с. 2-13)

–

Управление мобильным телефоном Bluetooth

–

Hands-Free (без навигационной системы)* (с. 4-55)
