Nissan Primera P12. Manual - part 596

LT-94

COMBINATION SWITCH

COMBINATION SWITCH

PFP:25567

Removal and Installation

EKS009O1

Refer to SRS section in P12 ESM (SM2E00-1P12E0E).

COMBINATION SWITCH

LT-95

C

D

E

F

G

H

I

J

L

M

A

B

LT

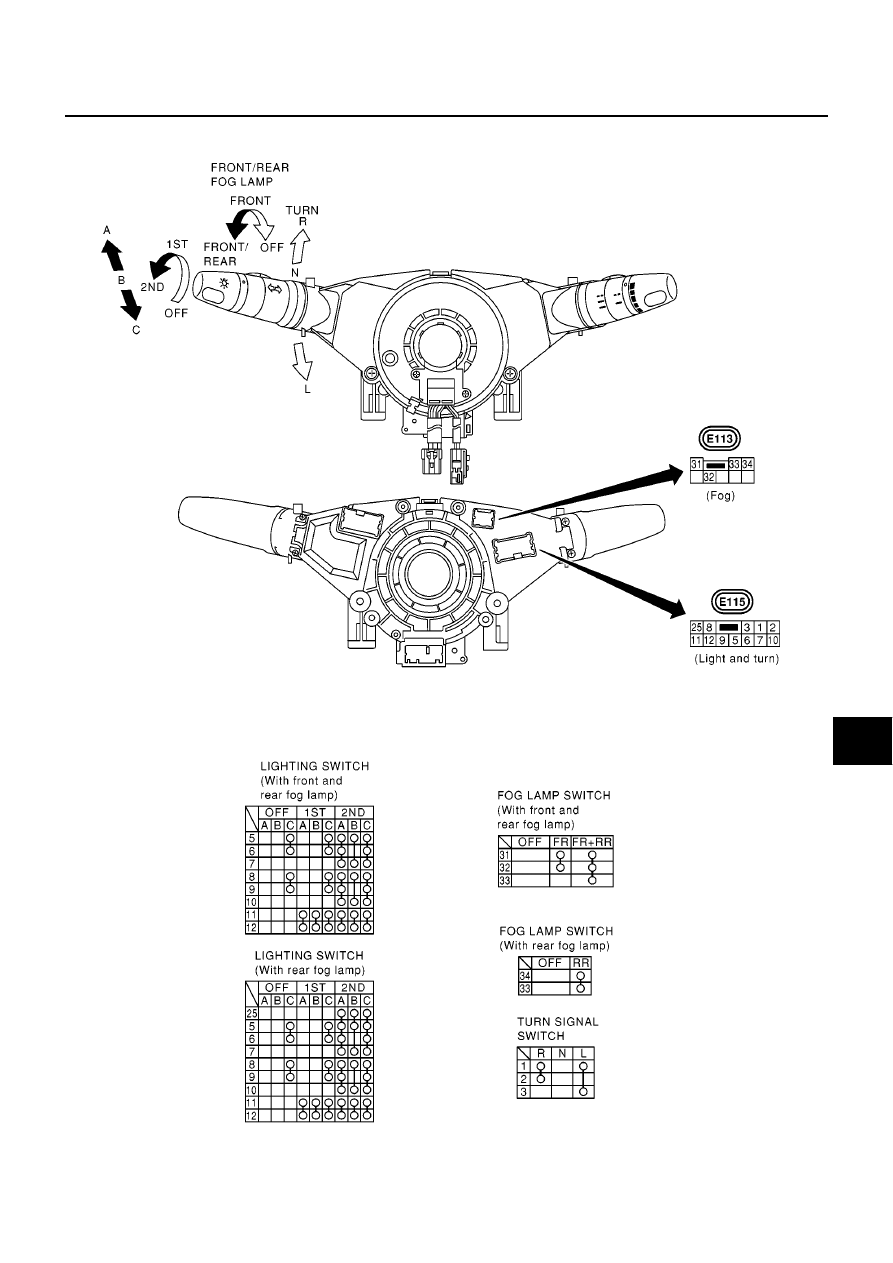

Switch Circuit Inspection

EKS009O2

MKWA0295E

LT-96

COMBINATION SWITCH

Refer to

LT-60, "Switch Circuit Inspection"

in “LIGHTING AND TURN SIGNAL SWITCH” section, and

WW-8,

"Terminal and Reference Values for Combination Switch"

,

WW-43, "Terminal and Reference Values for Com-

bination Switch"

in “ WW Wiper/Washer Horn” section for details.

ILLUMINATION

LT-97

C

D

E

F

G

H

I

J

L

M

A

B

LT

ILLUMINATION

PFP:27545

System Description

EKS009O3

Power is supplied at all times

●

through 10A fuse [No. 32, located in the fuse and fusible link box]

●

to lighting switch terminal 11.

The lighting switch must be in the 1ST or 2ND position for illumination.
The following chart shows the power and ground connector terminals for the components included in the illu-
mination system.

Component

Connector No.

Power terminal

Ground terminal

Headlamp aiming switch

E103

1

2

ESP off switch

M8

3

4

Hazard switch

M48

7

8

Combination meter
(LHD models)

M36, M37

51, 52

24, 25, 45

Combination meter
(RHD models)

M36, M37

38, 39

11, 12, 32

Audio

M51, M53

1

29

Heated seat switch LH

M104

5

6

Heated seat switch RH

M103

5

6

Door lock/unlock switch

M102

4

3

Glove box lamp

M71

2

1

Ashtray illumination

M57

1

2

AV and NAVI control unit

M54, M55

25

5

VFD Display

M61

20

18

LCD Display

M61

8

1, 3

Multifunction switch

M49

4

2
