FL-2

PREPARATION

PREPARATION

PFP:00002

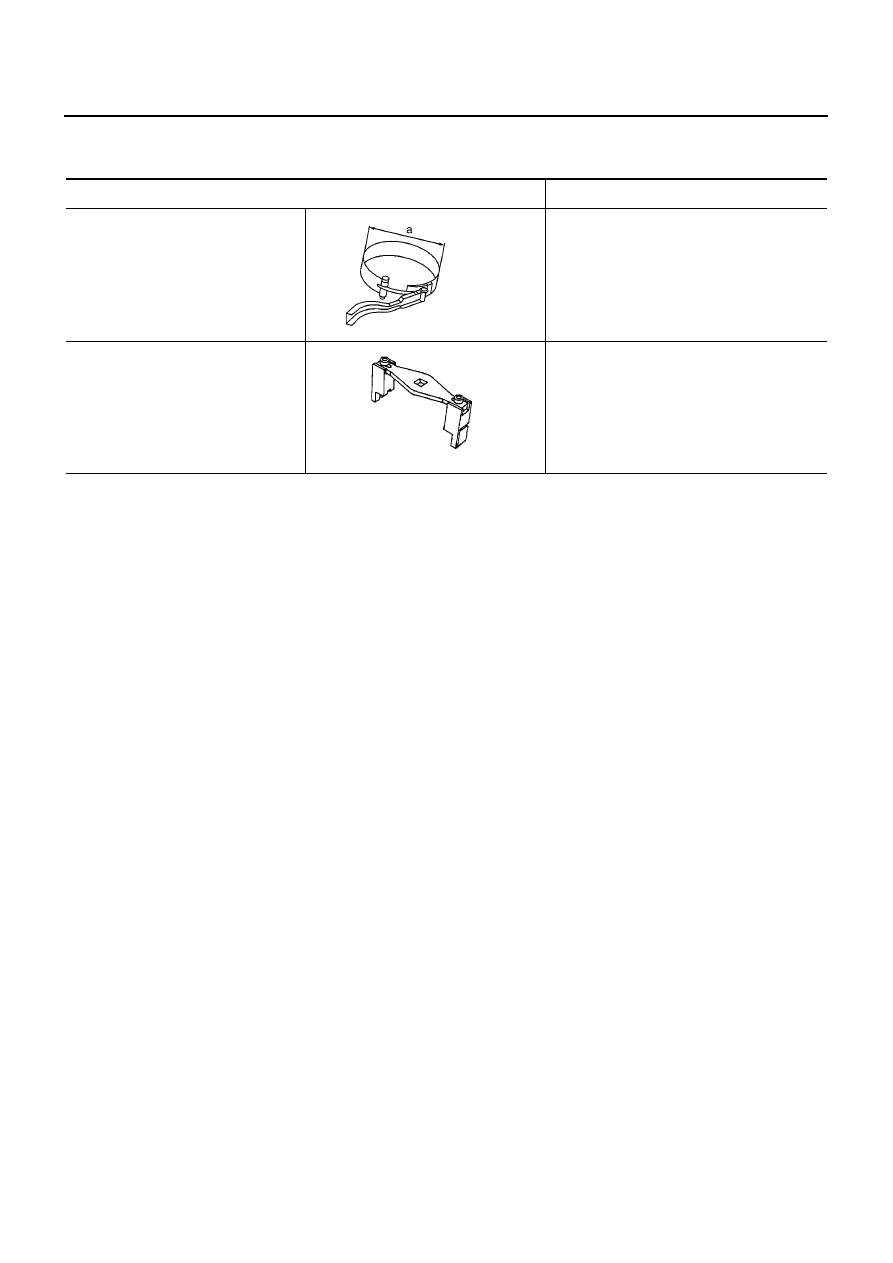

Commercial Service Tools

EBS00SIY

Tool name

Description

Fuel filter wrench

Removing fuel filter
a: Max. 100 mm (3.94 in) dia.

Fuel tank lock ring wrench

Removing and installing fuel tank lock ring

MBIA0064E

ZZA0122D

FUEL SYSTEM

FL-3

C

D

E

F

G

H

I

J

K

L

M

A

FL

FUEL SYSTEM

PFP:17503

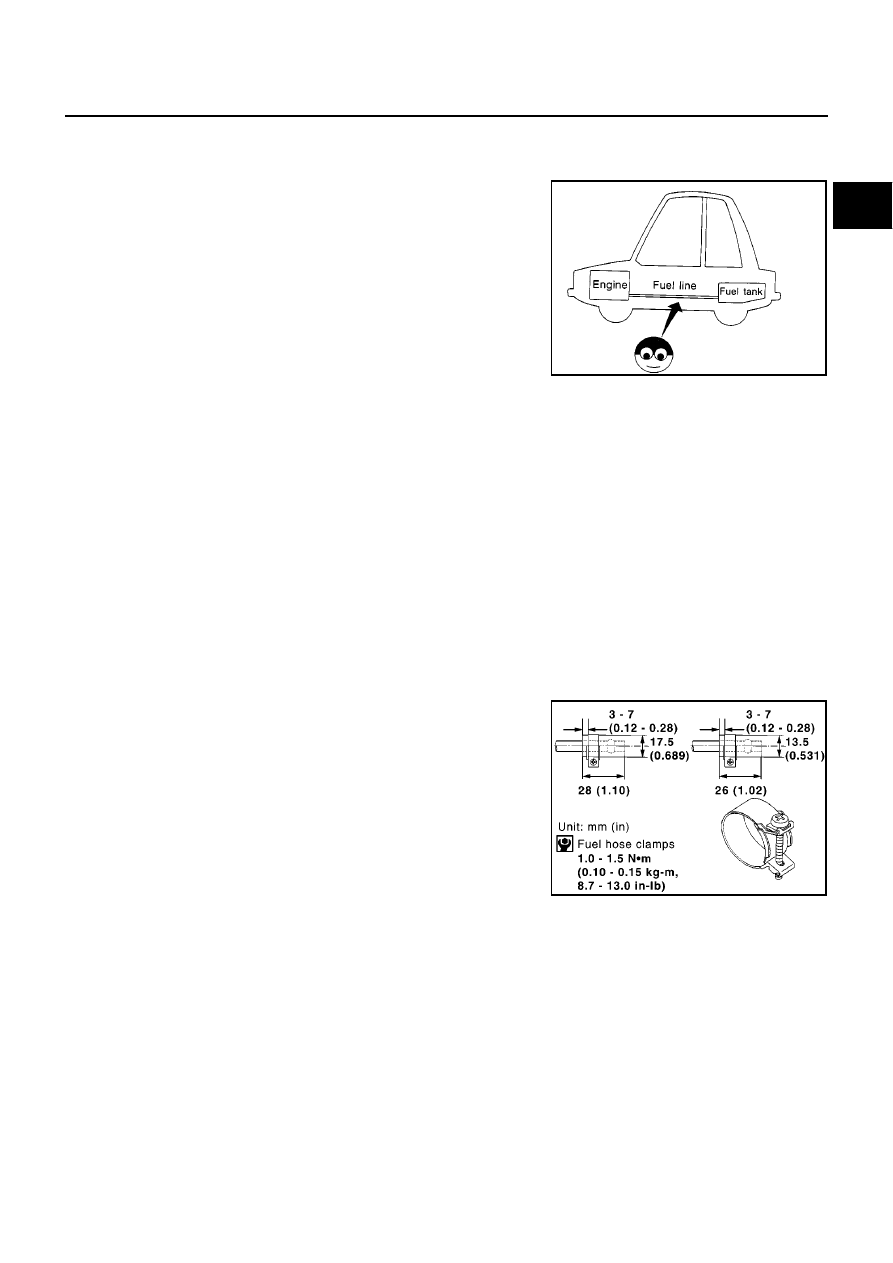

Checking Fuel Lines

EBS00SIW

Inspect fuel lines, filler cap and tank for improper attachment, leaks,
cracks, damage, loose connections, chafing or deterioration.
If necessary, repair or replace faulty parts.

General Precautions

EBS00SIX

WARNING:

when replacing fuel line parts, be sure to observe the following.

●

Put a “CAUTION: FLAMMABLE” sign in workshop.

●

Be sure to work in a well-ventilated area and furnish workshop with a CO

2

fire extinguisher.

●

Do not smoke while servicing fuel system, keep open flames and spark away from work area.

CAUTION:

●

Before removing fuel line parts, carry out the following procedures.

–

a) Put drained fuel in an explosion-proof container and put the lid on securely, keep the container
in safe area.

–

b) Disconnect battery ground cable.

●

Always replace O-ring and clamps with new ones.

●

Do not tighten hose clamps excessively to avoid damaging hoses.

●

Do not kink or twist tubes when they are being installed.

●

Do not tighten hose clamps excessively to avoid damaging hoses.
Tighten high-pressure rubber hose clamp so that clamp
end is 3 - 7 mm (0.12 - 0.27 in) from hose end.
Tightening torque specifications are the same for all rubber
hose clamps.
Ensure that screw does not contact adjacent parts.

●

After installing tubes, run engine and check for fuel leaks at
connections.

SMA803A

MBIA0065E

FL-4

FUEL FILTER (YD22DDTI)

FUEL FILTER (YD22DDTI)

PFP:16400

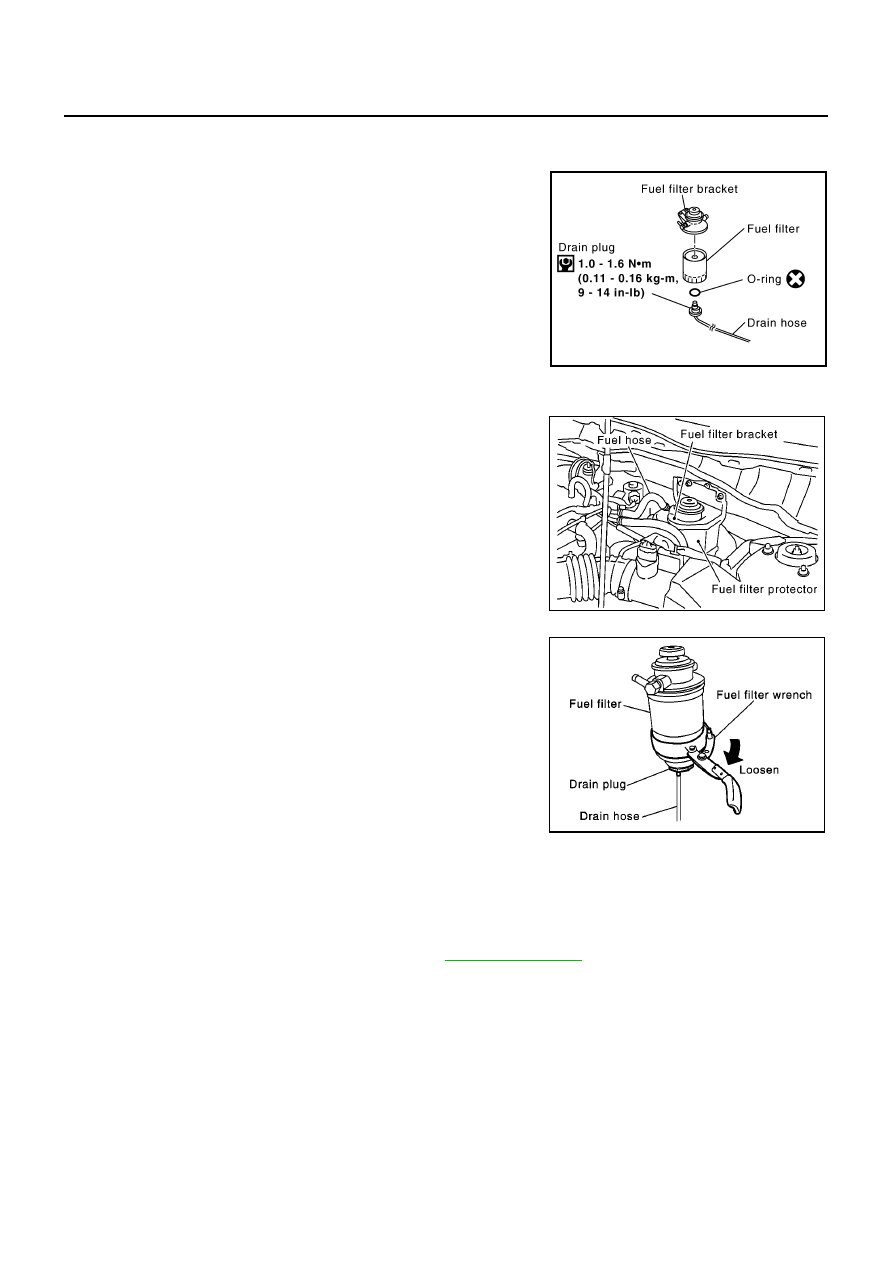

Removal and Installation

EBS00SIZ

REMOVAL

1.

Remove air duct and upper air cleaner case.

2.

Remove fuel filter protector.

3.

Disconnect fuel hoses from fuel filter bracket.

CAUTION:

Plug the pipe to prevent fuel from draining.

4.

Remove fuel filter with bracket.

CAUTION:

Do not splash fuel during removal. If fuel is splashed,
immediately wipe it off.

5.

Using band-type filter wrench (commercial service tool), remove
fuel filter.

6.

Turn fuel filter upside down to drain fuel.

7.

Remove drain plug from fuel filter.

INSTALLATION

Install in reverse order of removal, paying attention to following.

●

Replace O-ring on drain plug with new one.

●

Screw the fuel filter by hand until O-ring contacts sealing surface of bracket. Then tighten it by turning
approximately 2/3 turn.

●

After installation, bleed air from fuel path. Refer to

FL-5, "Air Bleeding"

.

INSPECTION AFTER INSTALLATION

Run engine and check for fuel leakage at connections.

MBIA0066E

MBIA0067E

SBIA0136E

FUEL FILTER (YD22DDTI)

FL-5

C

D

E

F

G

H

I

J

K

L

M

A

FL

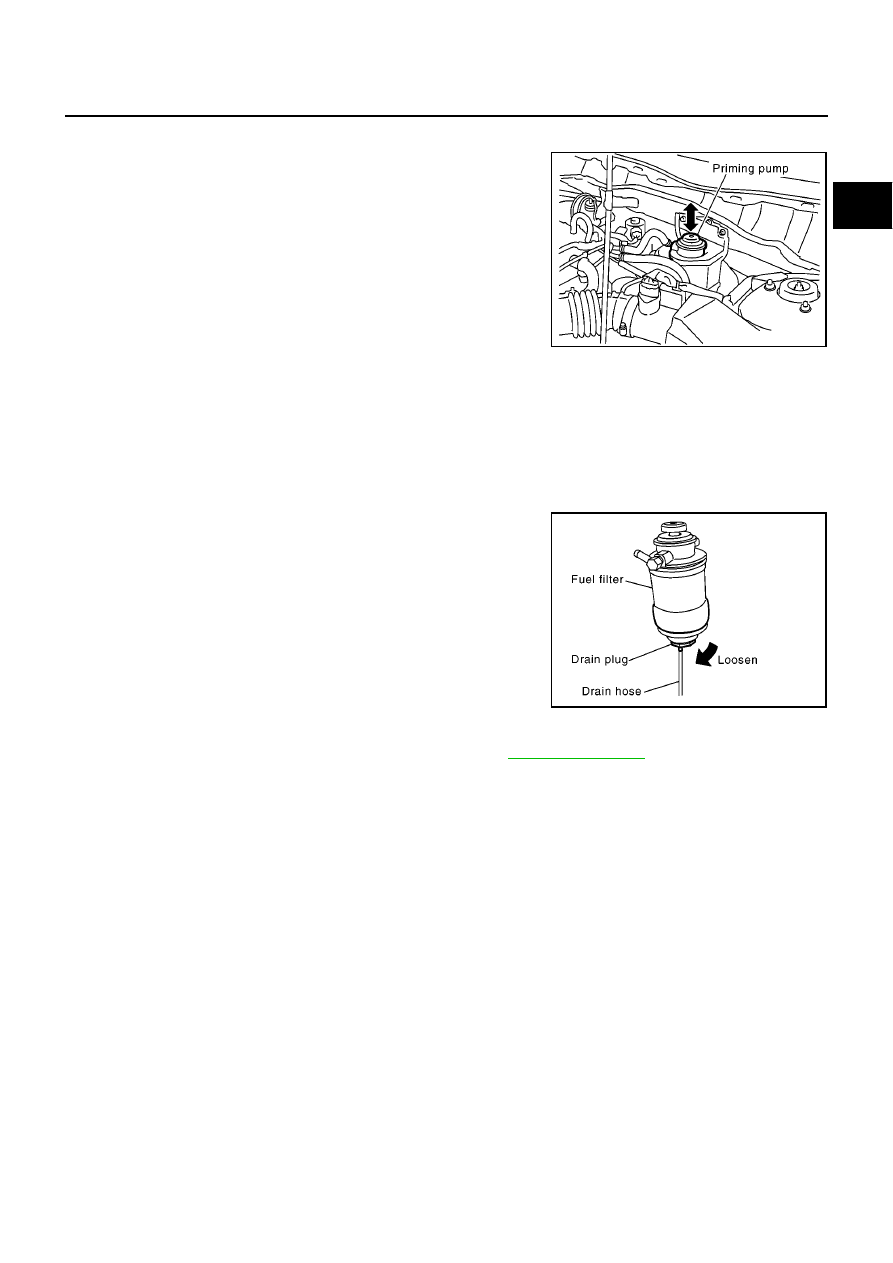

Air Bleeding

EBS00SJ0

After fuel filter is replaced and after fuel system components are
removed/installed, bleed air from fuel path as follows.
1.

Move priming pump up and down to bleed air from fuel path.

2.

When air is bled, pumping of priming pump becomes heavy stop
operation at that time.

3.

Crank the engine until it starts. Do not crank the engine for more
than 30 seconds.

4.

If the engine does not start, stop cranking and repeat step 1
above.

5.

If the engine does not operate smoothly after it has started, race
it two or three times.

6.

If air cannot be bled easily (pumping of priming pump does not become heavy), disconnect feed-side of
hose between fuel filter and electronically controlled fuel injection pump. After that, operate priming pump
and confirm that fuel comes out.

CAUTION:

Prepare a tray to collect fuel. Prevent fuel from adhering to rubber parts, especially the engine mount
insulator.

Draining Water

EBS00SJ1

1.

Prepare a tray at the drain hose open end.

2.

Loosen drain cock turning counterclockwise in view from bot-
tom, and operate priming pump to drain water from fuel filter.

CAUTION:

●

Coolant in filter is drained with fuel. Prepare larger capacity
tray than fuel filter volume.

●

Drained coolant is mixed with fuel. Prevent fuel from adher-
ing to rubber parts such as engine mount insulator.

3.

After draining, close drain plug by hand.

CAUTION:

If drain plug is tightened excessively, it may be damaged and
fuel will leak. Do not use tools to tighten drain plug.

4.

Bleed air in fuel piping and check for fuel leakage. Refer to

FL-5, "Air Bleeding"

.

5.

Start engine.

MBIA0068E

MBIA0069E
