DTC U1000 CAN COMMUNICATION LINE

EC-417

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

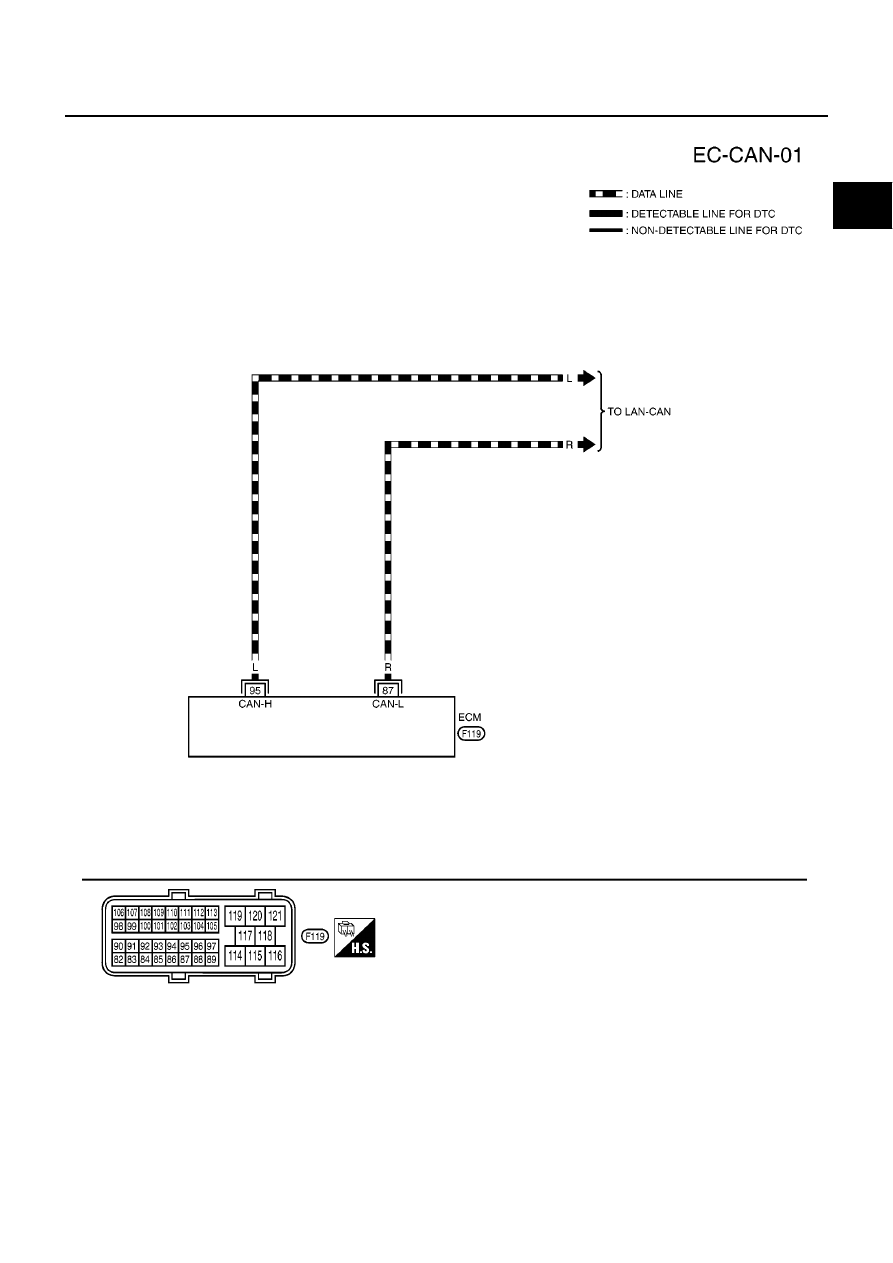

Wiring Diagram

EBS0153U

MBWA0370E

EC-418

[YD (WITHOUT EURO-OBD)]

DTC U1000 CAN COMMUNICATION LINE

Diagnostic Procedure

EBS0153V

1.

INSPECTION START

1.

Turn ignition switch ON.

2.

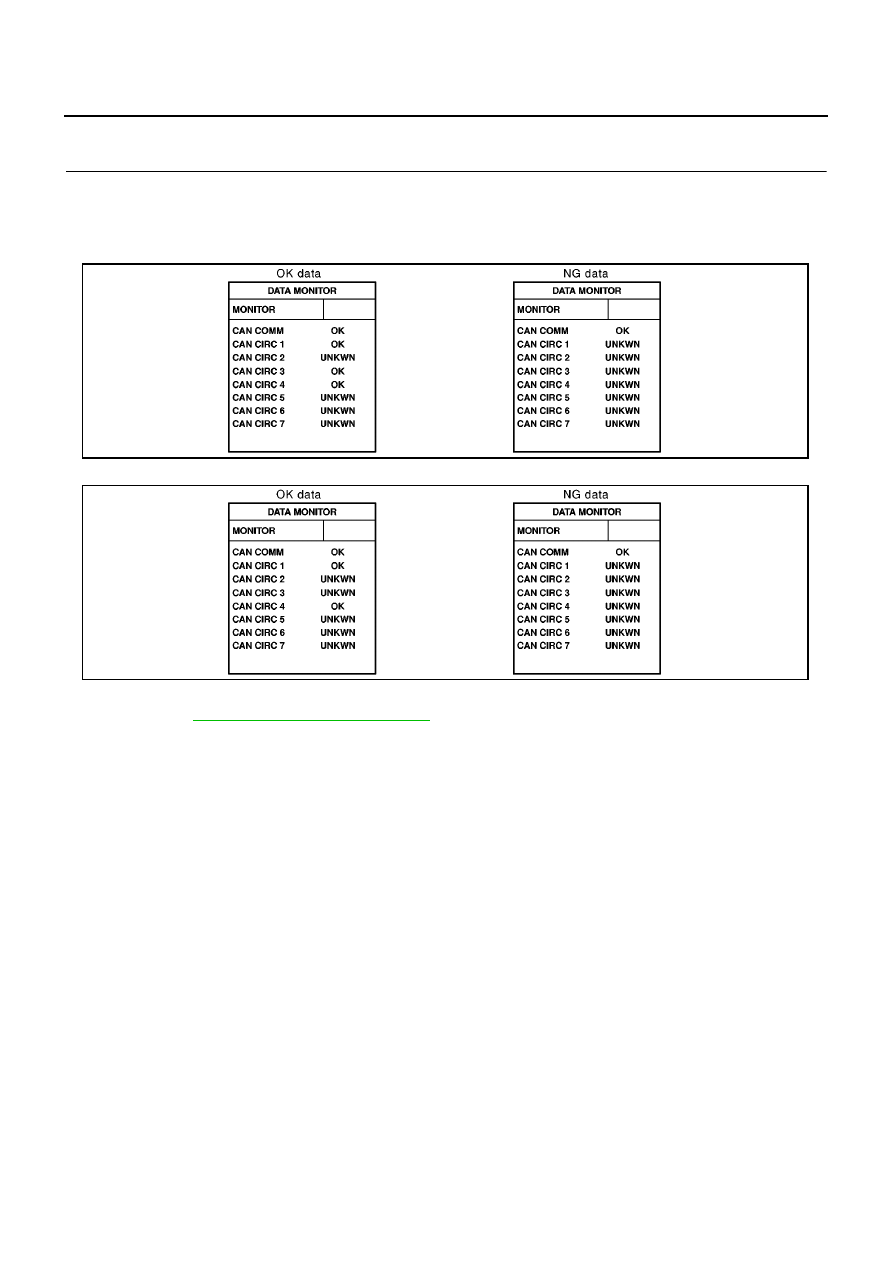

Select “CAN DIAG SUPPORT MNTR” in “DATA MONITOR” mode with CONSULT-II.

3.

Print out the CONSULT-II screen.
Models with ESP

Models without ESP

>> Go to

LAN-5, "CAN COMMUNICATION"

.

MBIB0868E

MBIB0009E

DTC P0016 CKP - CMP CORRELATION

EC-419

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

DTC P0016 CKP - CMP CORRELATION

PFP:10328

On Board Diagnosis Logic

EBS0153W

The MI will not light up for this self-diagnosis.

DTC Confirmation Procedure

EBS0153X

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Start engine and let it idle for at least 5 seconds.

4.

If DTC is detected, go to

EC-419, "Diagnostic Procedure"

.

Diagnostic Procedure

EBS0153Y

1.

CHECK CAMSHAFT POSITION SENSOR

Refer to

EC-510, "Component Inspection"

.

OK or NG

OK

>> GO TO 2.

NG

>> Replace camshaft position sensor.

2.

CHECK SPROCKET

Visually check for chipping signal plate gear tooth.

OK or NG

OK

>> GO TO 3.

NG

>> Remove debris and clean the signal plate or replace sprocket.

3.

CHECK CRANKSHAFT POSITION SENSOR

Refer to

EC-499, "Component Inspection"

.

OK or NG

OK

>> GO TO 4.

NG

>> Replace crankshaft position sensor.

DTC No.

Trouble diagnosis

name

DTC detecting condition

Possible cause

P0016

Crankshaft position -
camshaft position cor-
relation

The correlation between crankshaft position sen-
sor signal and camshaft position sensor signal is
out of the normal range.

●

Camshaft position sensor

●

Crankshaft position sensor

●

Timing chain

●

Signal plate

SEF817Y

EC-420

[YD (WITHOUT EURO-OBD)]

DTC P0016 CKP - CMP CORRELATION

4.

CHECK GEAR TOOTH

Visually check for chipping signal plate gear tooth.

OK or NG

OK

>> GO TO 5.

NG

>> Replace the signal plate.

5.

CHECK TIMING CHAIN

Refer to

EM-63, "SECONDARY TIMING CHAIN"

,

EM-68, "PRIMARY TIMING CHAIN"

and

EM-35, "VAC-

UUM PUMP"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace timing chain.

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-408, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END
