4.

ACTUATOR RELAY POWER SUPPLY CIRCUIT INSPECTION

1.

Disconnect relay box connectors.

2.

Check the voltage between the ESP/TCS/ABS relay box har-
ness connector E65 and body ground.

Is inspection result OK?

OK

>> GO TO 5.

NG

>>

●

Check the fuse 30A.

●

Check for continuity between the battery and the relay box terminal No. 9. If it is not OK,
replace the fuse or harness.

5.

ACTUATOR RELAY POWER CIRCUIT CHECK

1.

Disconnect connectors for the ESP/TCS/ABS control unit and
the relay box.

2.

Check for continuity between the ESP/TCS/ABS control unit
harness connector E109 and the relay box harness connector
E66.

Is inspection result OK?

OK

>> GO TO 6.

NG

>> Harness disconnection between the ESP/TCS/ABS control unit and the relay box.

6.

ACTUATOR RELAY UNIT INSPECTION

Check the actuator relay as a unit.

Is inspection result OK?

OK

>> Check the ESP/TCS/ABS control unit power supply circuit.

NG

>> Replace the actuator relay.

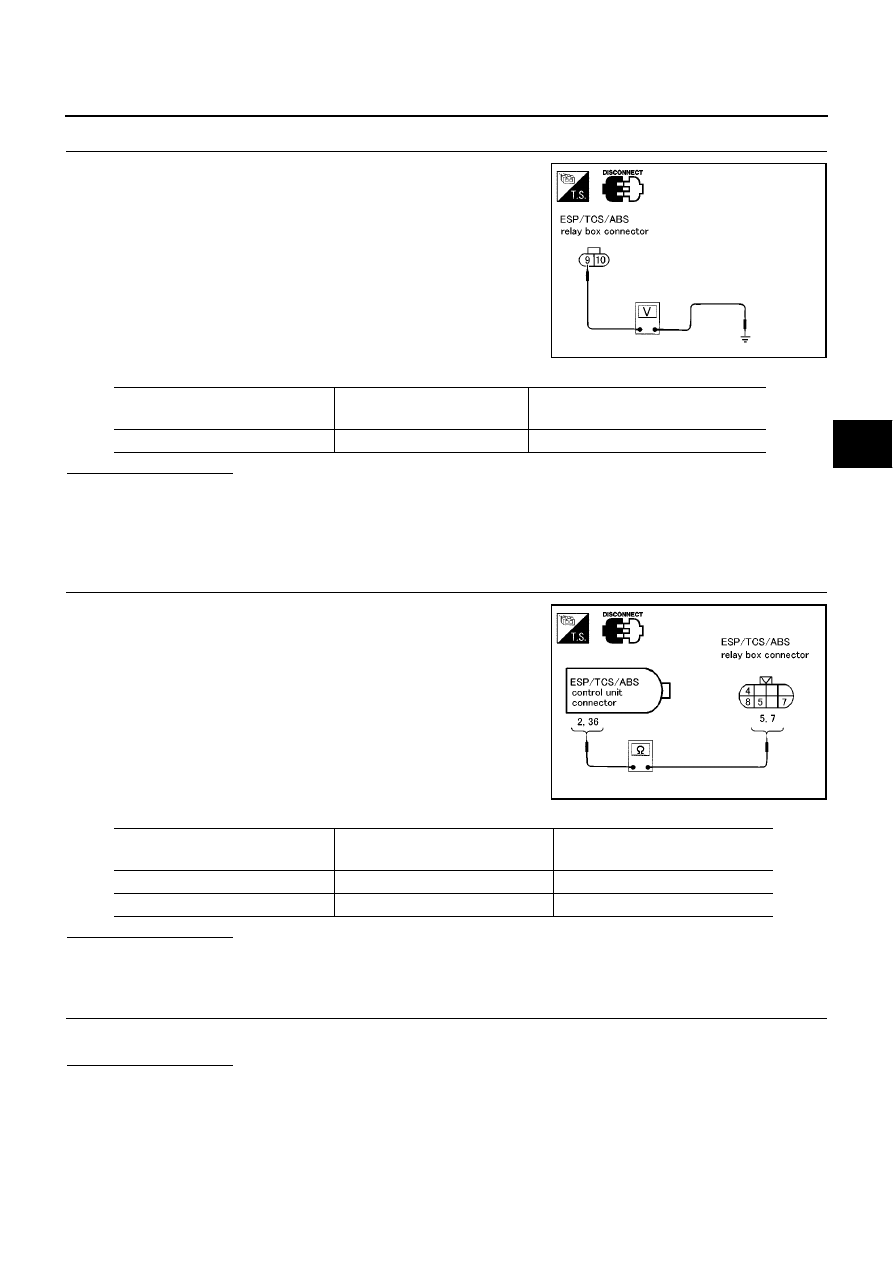

SFIA0382E

RELAY BOX

harness connector E65

Body ground

Voltage value

9 (L)

–

Battery voltage (approx. 12V)

SFIA0383E

ESP/TCS/ABS control unit

harness connector E109

Relay box

harness connector E66

Continuity

2 (SB)

5 (SB)

Yes

36 (L/Y)

7 (L/Y)

Yes

BRC-90

[ESP/TCS/ABS]

TROUBLE DIAGNOSIS

Inspection 10 Stop Lamp Switch and Circuit

EFS002XG

Inspection procedure

1.

SELF-DIAGNOSIS RESULT CHECK

Check the self-diagnosis results.

Is

″

STOP LAMP SW

″

indicated in the self-diagnosis results?

>> GO TO 2.

2.

STOP LAMP INSPECTION

1.

Disconnect connectors for the stop lamp switch and the ESP/TCS/ABS control unit.

2.

Securely connect them again.

3.

Start the engine.

4.

Repeat depressing the brake pedal carefully several times, then perform the self-diagnosis again.

Is the same self-diagnosis item indicated?

YES

>> GO TO 3.

NO

>> Repair or replace the poorly connected connector.

3.

STOP LAMP SWITCH CIRCUIT CHECK

1.

Disconnect connectors for the stop lamp switch and the ESP/
TCS/ABS control unit.

2.

Check for continuity between the stop lamp switch harness con-
nector and the ESP/TCS/ABS control unit harness connector.

Is inspection result OK?

OK

>> Perform the ESP/TCS/ABS control unit self-diagnosis again.

NG

>> Harness disconnection between the ESP/TCS/ABS control unit and the stop lamp switch.

Inspection 11 ESP/TCS/ABS Control Unit Power Supply Circuit

EFS002XH

Inspection procedure

1.

SELF-DIAGNOSIS RESULT CHECK 1

Check the self-diagnosis results.

Is “BATTERY VOLTAGE [ABNORMAL] ” indicated in the self-diagnosis results?

>> GO TO 2.

Self-diagnosis results

CONSULT-II indication item

STOP LAMP SW

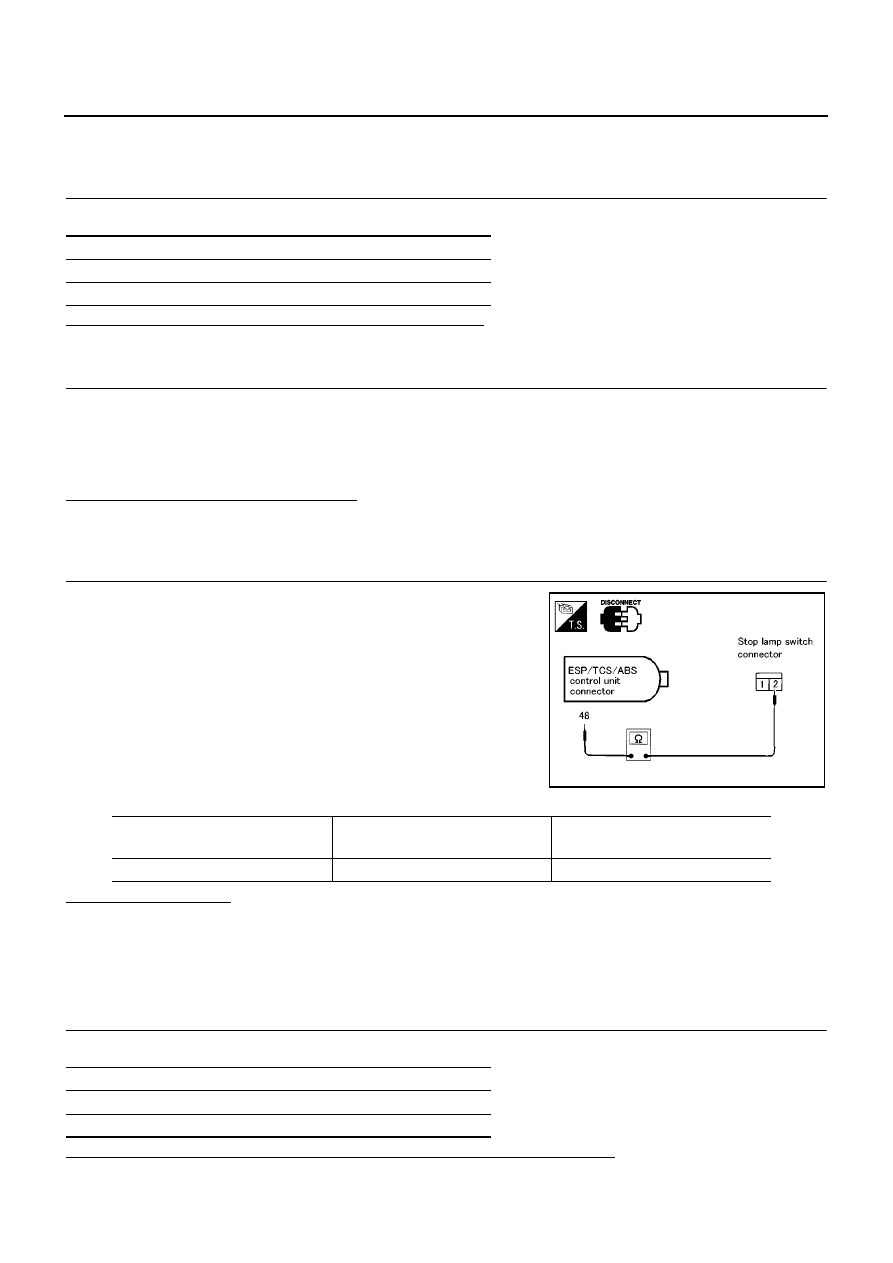

SFIA0384E

ESP/TCS/ABS control unit

harness connector

STOP LAMP SW

harness connector

Continuity

48 (R/G)

2 (R/G)

Yes

SELF-diagnosis results

CONSULT-II indication item

BATTERY VOLTAGE [ABNORMAL]

TROUBLE DIAGNOSIS

BRC-91

[ESP/TCS/ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

2.

SELF-DIAGNOSIS RESULT CHECK 2

1.

Disconnect the ESP/TCS/ABS control unit connector. Securely connect them again.

2.

Perform the self-diagnosis.

Is the same self-diagnosis item indicated?

YES

>> GO TO 3.

NO

>> Repair or replace the poorly connected connector.

3.

ESP/TCS/ABS CONTROL UNIT POWER SUPPLY CIRCUIT INSPECTION 1

1.

Disconnect the ESP/TCS/ABS control unit connector.

2.

Turn the ignition switch ON (engine not running), and check the
voltage between the ESP/TCS/ABS control unit harness con-
nector and body ground.

Is inspection result OK?

OK

>> GO TO 4.

NG

>> GO TO 5.

4.

ESP/TCS/ABS CONTROL UNIT GROUND CIRCUIT INSPECTION 1

Check the ESP/TCS/ABS control unit ground circuit.

Is inspection result OK?

OK

>> Perform the ESP/TCS/ABS control unit self-diagnosis again.

NG

>> Harness disconnection or improper installation of the ESP/TCS/ABS control unit.

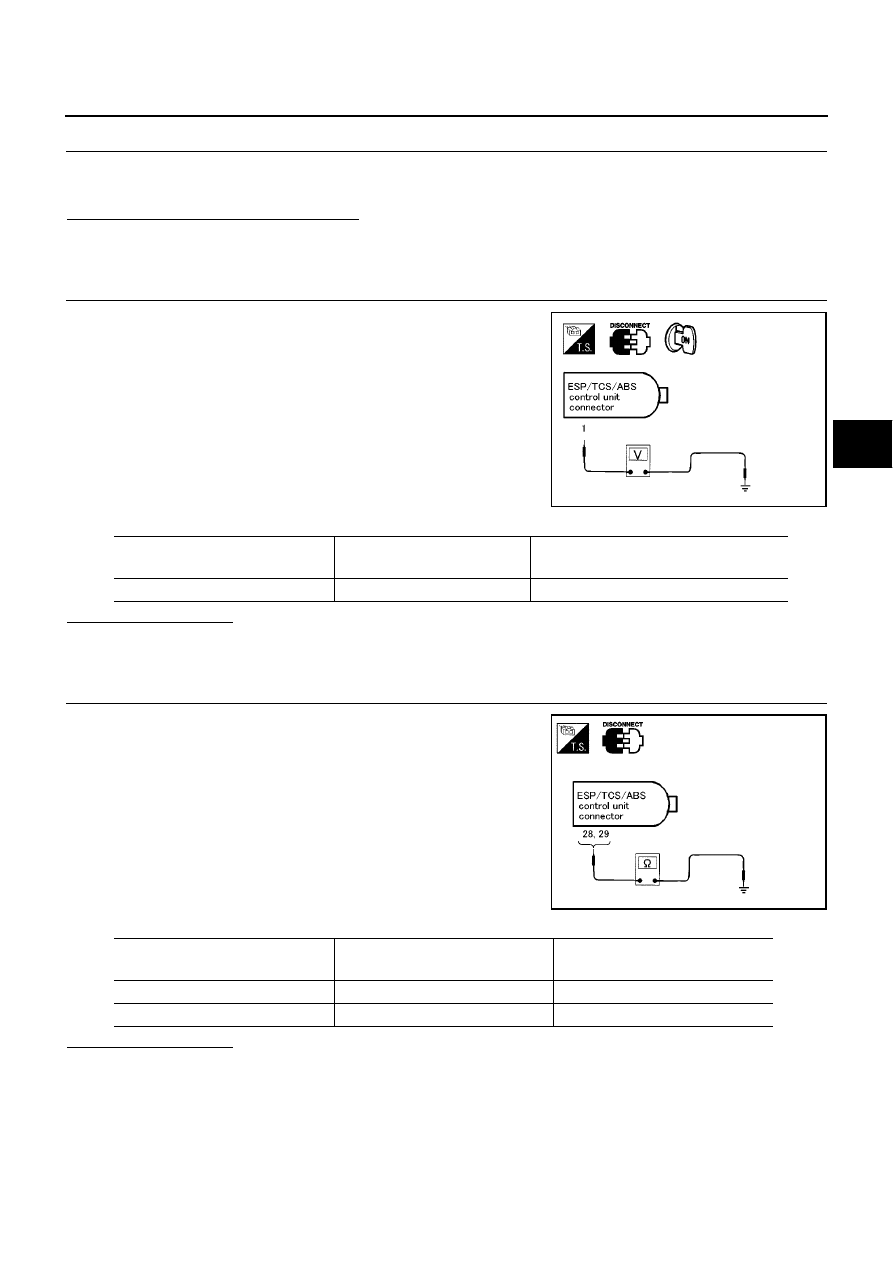

SFIA0385E

ESP/TCS/ABS control unit

harness connector

Body ground

Voltage value

1 (GY)

–

Battery voltage (approx. 12V)

SFIA0386E

ESP/TCS/ABS control unit

harness connector

Body ground

Continuity

28 (B)

–

Yes

29 (B)

–

Yes

BRC-92

[ESP/TCS/ABS]

TROUBLE DIAGNOSIS

5.

ESP/TCS/ABS CONTROL UNIT POWER SUPPLY CIRCUIT INSPECTION 2

1.

Check the fuse 10A.

2.

Check for continuity between the battery positive terminal and
the ESP/TCS/ABS control unit connector.

Is inspection result OK?

OK

>> Check the battery for a loose terminal and low voltage or the alternator for abnormality.

NG

>>

●

Replace the fuse 10A.

●

Harness disconnection

Inspection 12 When “EMERGENCY BRAKE” is indicated in the Self-Diagnosis
Results

EFS002XI

Inspection procedure

1.

SELF-DIAGNOSIS RESULT CHECK

Check the self-diagnosis results.

When any items other than “EMERGENCY BRAKE” is displayed in the self-diagnosis results, follow the
instructions below.

CAUTION:

″

EMERGENCY BRAKE

″

is indicated when the control unit itself is detected internal error. If this display

item was indicated, replace the control unit.

Is “EMERGENCY BRAKE” is indicated in the self-diagnosis results?

>> Replace the ESP/TCS/ABS control unit, and perform the self-diagnosis again.

Inspection 13 When “ST ANG SEN SIGNAL” is Indicated in the Self-Diagnosis
Results

EFS002XJ

Inspection procedure

1.

SELF-DIAGNOSIS RESULT CHECK 1

Check the self-diagnosis results.

When any items other than “ST ANGLE SEN SIGNAL” is displayed in the self-diagnosis results:

YES

>> Check and repair the applicable items. Perform the self-diagnosis again.

NO

>> Perform the steering angle sensor neutral position adjustment. GO TO 2.

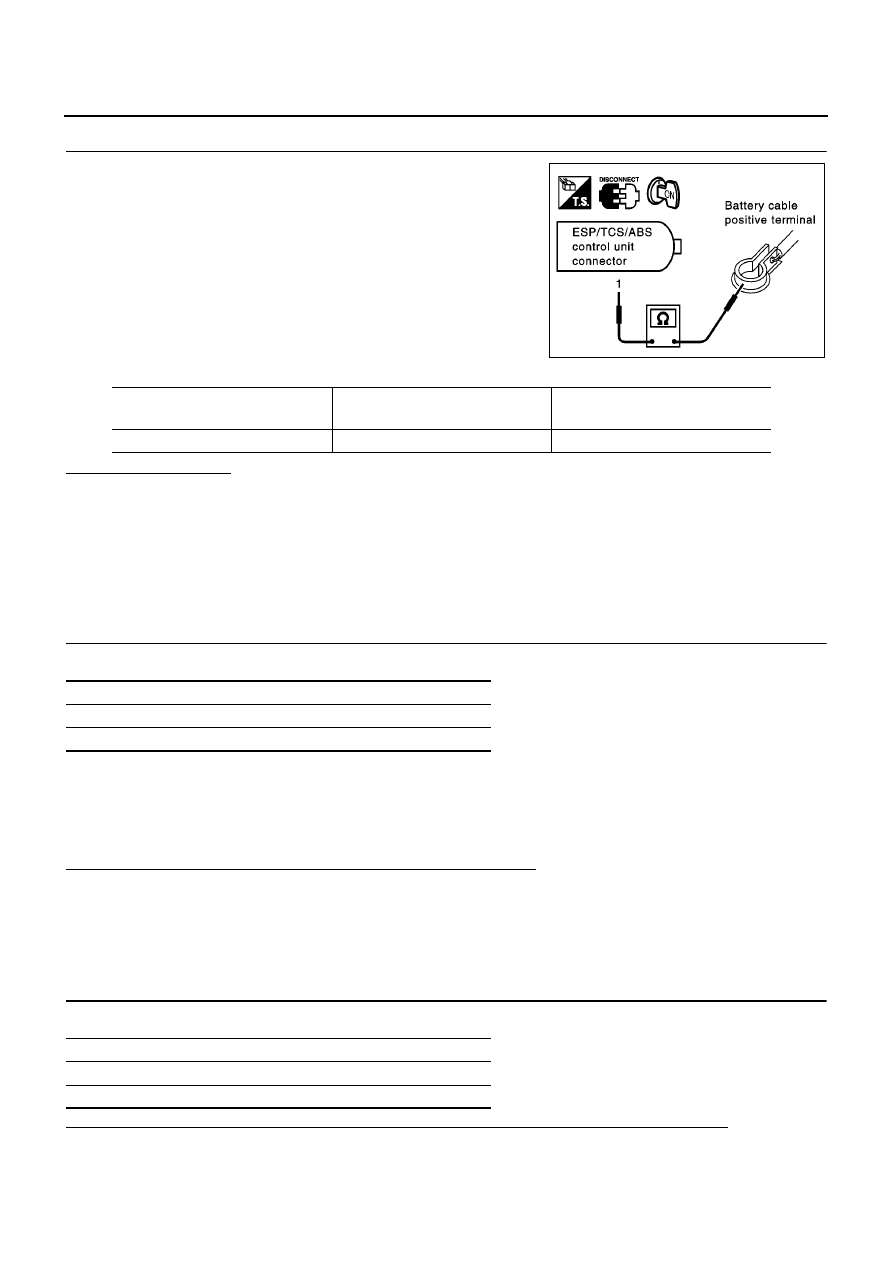

SFIA0489E

ESP/TCS/ABS control unit

harness connector

Battery terminal

Continuity

1 (GY)

positive

Yes

Self-diagnosis results

CONSULT-II indication item

EMERGENCY BRAKE

Self-diagnosis results

CONSULT-II indication item

ST ANGLE SEN SIGNAL
