TROUBLE DIAGNOSIS

BRC-21

[ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

Display item list

×

: Applicable

–: Not applicable

Item (Unit)

Monitor item selection

Remarks

Main item

Item menu selection

FR RH SENSOR (km/h)

×

×

Wheel speed calculated by
front RH wheel sensor signal is
displayed.

FR LH SENSOR (km/h)

×

×

Wheel speed calculated by
front LH wheel sensor signal is
displayed. (Note 1)

RR RH SENSOR (km/h)

×

×

Wheel speed calculated by
rear RH wheel sensor signal is
displayed. (Note 1)

RR LH SENSOR (km/h)

×

×

Wheel speed calculated by
rear LH wheel sensor signal is
displayed.

STOP LAMP SW

×

×

Operating condition of ABS
warning lamp by control unit is
displayed.

FR RH IN SOL

×

×

Operating condition (ON/OFF)
of rear RH ABS inlet solenoid
valve is displayed.

FR RH OUT SOL

×

×

Operating condition (ON/OFF)
of rear RH ABS outlet solenoid
valve is displayed.

FR LH IN SOL

×

×

Operating condition (ON/OFF)
of rear RH ABS inlet solenoid
valve is displayed.

FR LH OUT SOL (ON/OFF)

×

×

Operating condition (ON/OFF)
of rear RH ABS outlet solenoid
valve is displayed.

RR RH IN SOL (ON/OFF)

×

×

Operating condition (ON/OFF)
of rear RH ABS inlet solenoid
valve is displayed.

RR RH OUT SOL (ON/OFF)

×

×

Operating condition (ON/OFF)
of rear RH ABS outlet solenoid
valve is displayed.

RR LH IN SOL (ON/OFF)

×

×

Operating condition (ON/OFF)
of rear RH ABS inlet solenoid
valve is displayed.

RR LH OUT SOL (ON/OFF)

×

×

Operating condition (ON/OFF)
of rear RH ABS outlet solenoid
valve is displayed.

ACTUATOR RLY (ON/OFF)

×

×

Condition of ABS actuator
relay (ON/OFF) is displayed.

MOTOR RLY (ON/OFF)

×

×

Condition of ABS motor relay
(ON/OFF) is displayed.

WARNING LAMP (ON/OFF)

×

×

Indicates ABS warning lamp
operating condition

BATTERY VOLT

×

×

Indicates voltage supplied by
ABS actuator and electric unit

Voltage

-

×

Displays values measured by
voltage probe

BRC-22

[ABS]

TROUBLE DIAGNOSIS

ACTIVE TEST
Operation procedure

CAUTION:

●

Do not perform active test wheel running.

●

Be sure completely bleed air from brake system.

●

Active test cannot be performed with ABS warning lamp on.

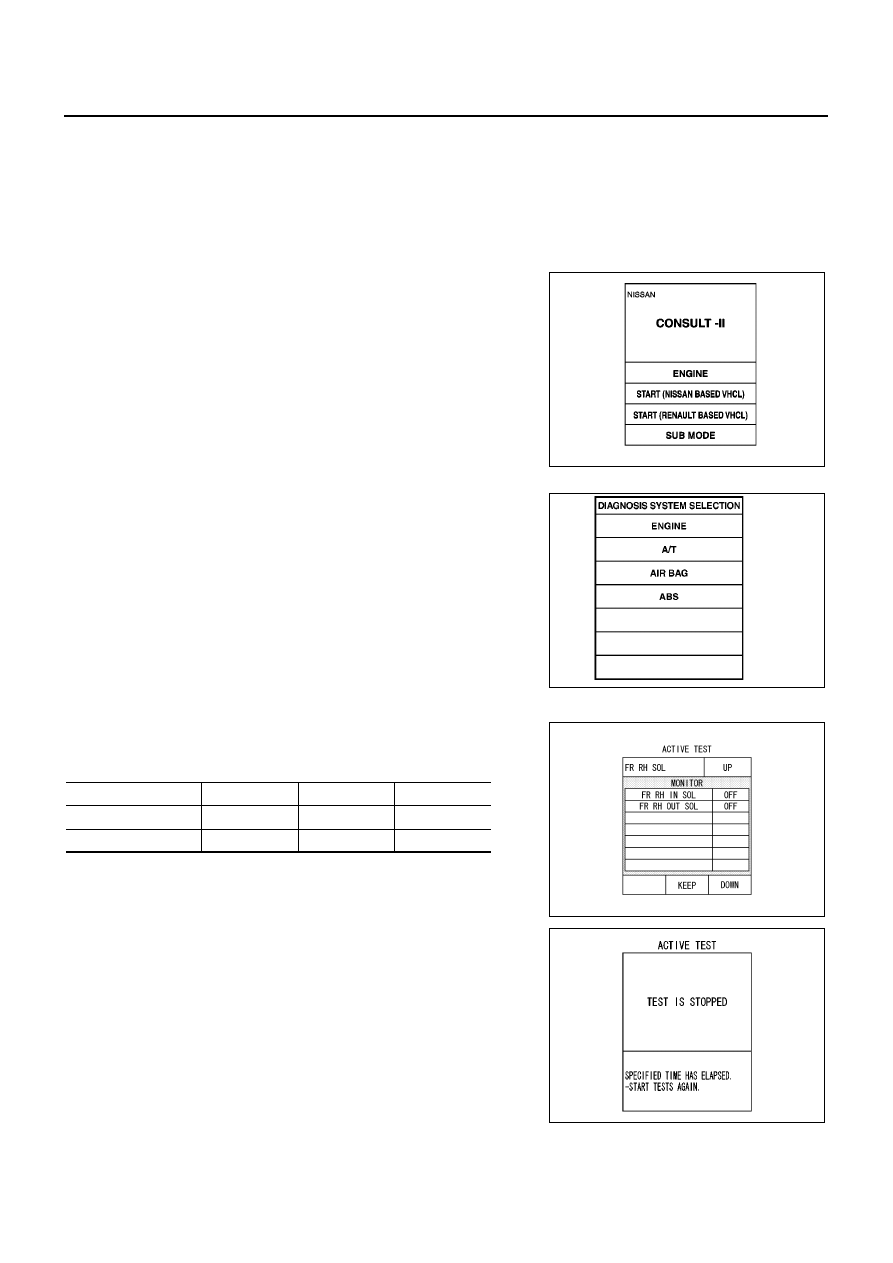

1.

Connect CONSULT-II to data link connector and start engine.

2.

Touch “START (NISSAN BASED VHCL)” on the display.

3.

Touch “ABS”.

4.

Touch “ACTIVE TEST”.

5.

Test item selection screen is displayed.

6.

Touch test item.

7.

Touch “START” with “MAIN SIGNALS” line inverted.

8.

Active test screen is displayed.

Display item list

ABS solenoid valve
Touch “UP”, “KEEP” and “DOWN”. Check ABS solenoid valves (inlet/
outlet) operate as the following chart using screen monitor.

*: ON for 1 to 2 seconds after touch, and then OFF

NOTE:

●

If active test is performed with brake pedal depressed, pedal
stroke may be changed. This is a normal condition.

●

“TEST STOP” is displayed 10 seconds later from the operation
start.

●

To perform test again after “TEST STOP” is displayed, repeat
step 6 of operation procedure.

MBIB0233E

PBR385C

Operation

Up

Keep

Down

ABS inlet S/V

OFF

ON

ON

ABS outlet S/V

OFF

OFF

ON*

SFIA0395E

SFIA0396E

TROUBLE DIAGNOSIS

BRC-23

[ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

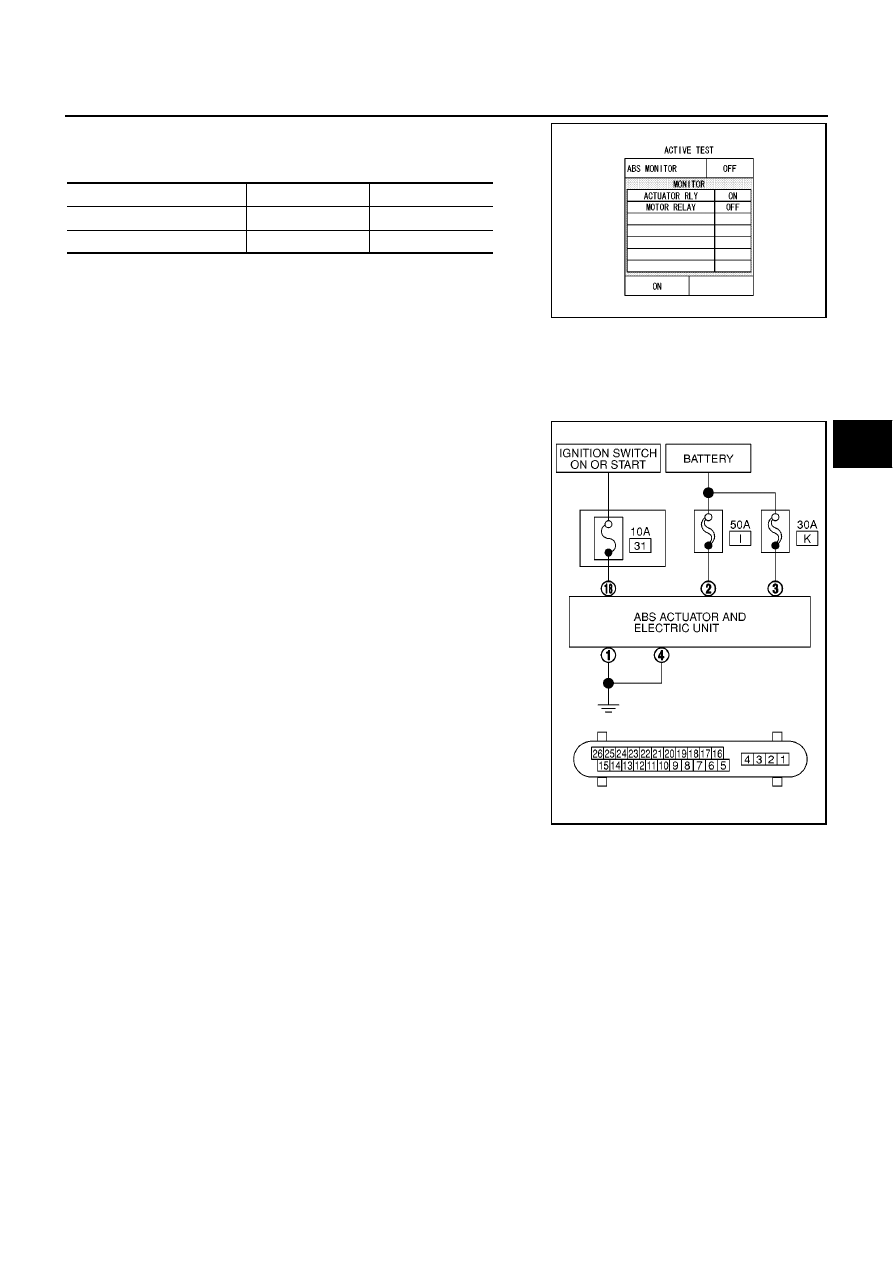

ABS motor
Touch “ON” and “OFF” on screen. Check ABS motor relay operates
as shown in the following chart.

NOTE:

●

If active test is performed with brake pedal depressed, pedal
stroke may be changed. This is a normal condition.

●

“TEST STOP” is displayed 10 seconds later from the operation
start.

Component Inspection

EFS002W7

ABS ACTUATOR AND ELECTRIC UNIT

●

Disconnect each ABS actuator and electric unit E64 connector.
Confirm continuity and resistance value between each pair of
ABS actuator and electric unit harness connector.

CAUTION:

Be sure ABS motor is securely grounded.

Basic Inspection

EFS002W8

BASIC INSPECTION 1 BRAKE FLUID LEVEL AND LEAKAGE INSPECTION

1.

Check fluid level in brake reservoir tank. If fluid level is low, refill brake fluid.

2.

Check area around brake piping and ABS actuator and electric unit for leaks. If a leak or oozing is
detected, check as follows:

●

If connections at ABS actuator and electric unit are loose, tighten piping to the specified torque. Then
check again for leaks, and be sure there is no fluid leak.

●

If the flare nuts at the connections and the threads of the ABS actuator and electric unit are damaged,
replace the damaged parts. Then check again for leaks, and make sure that there is no fluid leak.

●

If leak or oozing is detected except for ABS actuator and electric unit connections, wipe it with clean
cloth. Then check again for leaks. If there is still leak or oozing, replace damaged part.

●

If leak or oozing is detected on ABS actuator and electric unit, wipe with a clean cloth. Check again for
leaks, and if there is still leak or oozing, replace ABS actuator and electric unit.

CAUTION:

ABS actuator and electric unit body cannot be disassembled.

BASIC INSPECTION 2 INSPECTION FOR LOOSE POWER SUPPLY TERMINAL

Check battery for looseness on battery positive/negative terminals and ground connection.

Operation

ON

OFF

ABS actuator

ON

ON

ABS motor

ON

OFF

SFIA0397E

SFIA0415E

BRC-24

[ABS]

TROUBLE DIAGNOSIS

BASIC INSPECTION 3 ABS WARNING LAMP INSPECTION

1.

Be sure ABS warning lamp turns on when ignition switch is turned ON. If it does not turn on, check ABS
warning lamp harness.

2.

Be sure ABS warning lamp turns off after approximately 1 second when ignition switch is turned ON. If it
does not turn off, perform self-diagnosis.

3.

After driving the vehicle at Approx. 30km/h (19MHP) for a few seconds, check ABS warning lamp do not
illuminate.

4.

After completing the self-diagnosis, always erase the diagnosis memory.

Wheel Sensor System

EFS002W9

INSPECTION PROCEDURE

1.

TIRE INSPECTION

Check air pressure, wear, and size.
Are air pressure, wear, and size within specifications?

YES

>> GO TO 2.

NO

>> Adjust air pressure, or replace tire.

2.

SENSOR ROTOR INSPECTION

Check sensor rotor tooth for damage.

Is inspection result OK?

OK

>> GO TO 3.

NG

>> Replace sensor rotor.

3.

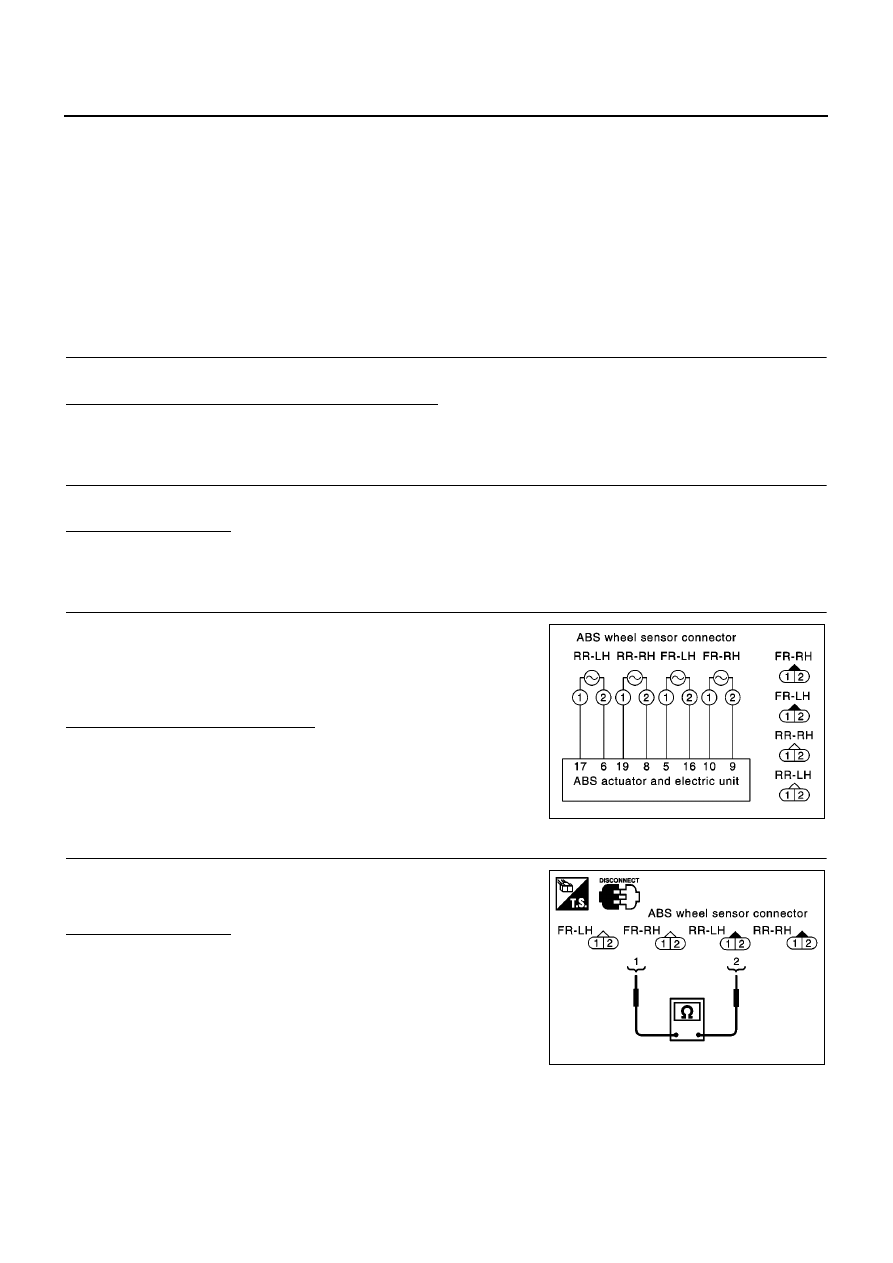

CHECK THE CONNECTOR

1. Remove both the malfunctioning wheel sensor (identified at con-
trol unit) and the ABS actuator and electric unit connector. Check the
deformation of the terminal or if the connection is at the incomplete
state. Then connect the connectors.
2.Operate self-diagnosis.

Does ABS warning lamp illuminate?

YES

>> GO TO 4

NO

>> Check is completed.

4.

CHECK WHEEL SENSOR.

Check internal resistance of wheel sensor.

Is inspection result OK?

OK

>> GO TO 5.

NG

>> Replace wheel sensor.

SFIA0418E

Resistance

: 1.44 - 1.76 k

Ω

SFIA0419E
