8 - 23

 Техническое обслуживание и операции, выполняемые владельцем

ПРИБОРЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ
СИГНАЛИЗАЦИИ

ФАРЫ

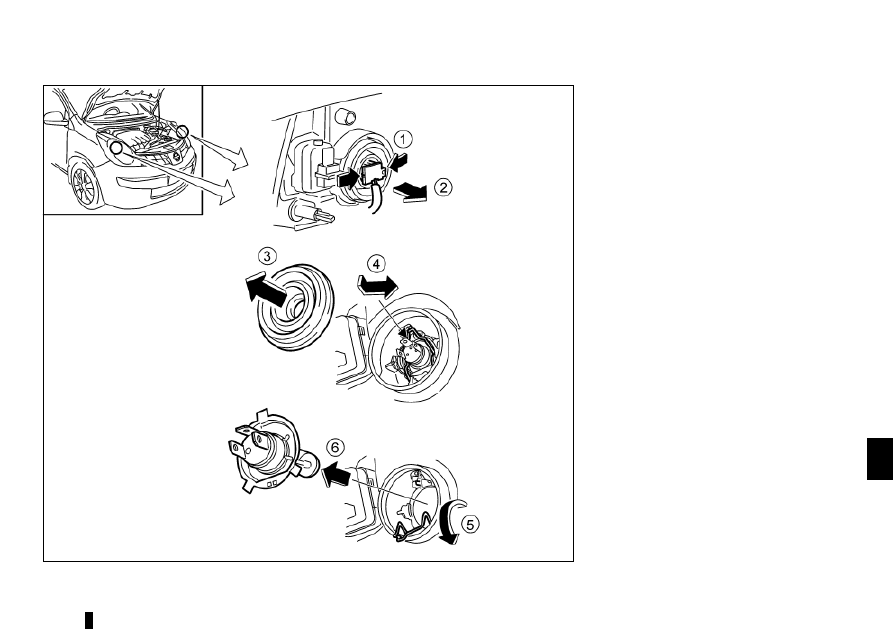

Фары (замена ламп накаливания)

В блок-фарах используются сменные галогенные лампы.
Лампы могут заменяться из моторного отсека без демонта-
жа блок-фар.

ВНИМАНИЕ

Колба галогенной лампы наполнена газом под высоким

•

давлением. При падении или появлении царапин на кол-
бе лампа может лопнуть.

Не дотрагивайтесь пальцами до стеклянной колбы

•

лампы.

Используйте лампы такого же типа и мощности, что

•

были установлены в фарах первоначально.

После замены ламп обычно не требуется производить

•

проверку и регулировку угла наклона светового пучка
фар. При необходимости отрегулировать фары, обра-
титесь на сервисную станцию официального дилера
NISSAN.

Не оставляйте надолго фары со снятыми лампами,

•

поскольку внутрь корпуса фары могут проникнуть грязь,
пыль и влага, что отрицательно скажется на качестве и
сроке работы фары.

Откройте капот. Подробнее см. раздел «Открывание

1.

капота» главы «3. Подготовка к началу движения».

Отсоедините «отрицательный» (–) кабель от аккумуля-

2.

торной батареи.

8 - 24

  Техническое обслуживание и операции, выполняемые владельцем

Расположение приборов освещения и световой сигнализации

НАРУЖНЫЕ ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ

Наименование

Мощность

лампы (Вт)

Фары (тип H4)

55/60

Передний указатель поворота

21

Передний габаритный фонарь

5

Передние противотуманные фары (тип H11, для
некоторых вариантов исполнения автомобиля) *1

55

Боковой повторитель указателя поворота

5

Задний комбинированный фонарь

Указатель поворота

16

Стоп-сигнал/задний габаритный фонарь

21/5

Функция реверса

16

Центральный высоко расположенный стоп-
сигнал *1

18

Фонарь освещения регистрационного знака

5

Задний противотуманный фонарь

21

*1   Для замены лампы обратитесь на сервисную станцию

официального дилера NISSAN.

ПЛАФОНЫ ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Наименование

Мощность

лампы (Вт)

Плафоны общего и местного освещения (для
некоторых вариантов исполнения автомобиля)

5

Плафон освещения багажного отделения

10

Отсоедините электрический разъем от цоколя лампы.

3.

Снимите крышку фары.

4.

Нажмите и поверните пружинный фиксатор, чтобы

5.

освободить лампу.

Выньте лампу из фары. Не трясите и не вращайте лампу,

6.

вынимая ее.

Установите новую лампу, выполнив описанные операции

7.

в обратной последовательности. Проверьте надежность
установки крышки фары.

Подключите отрицательный (–) кабель к клемме аккуму-

8.

ляторной батареи и закройте капот.

Если вы столкнетесь с затруднениями при замене ламп,
обратитесь на сервисную станцию официального дилера
NISSAN.

ПРИМЕЧАНИЕ

После дождя или мойки автомобиля на внутренней поверх-
ности рассеивателей приборов наружного освещения может
временно образовываться конденсат. Это вызвано разни-
цей между температурой внутри прибора и температурой
наружного воздуха. Это не является признаком неисправ-
ности. Если на внутренней стороне рассеивателей конденси-
руются большие капли воды, обратитесь в сервисный центр
официального дилера компании NISSAN для их устранения.

8 - 25

 Техническое обслуживание и операции, выполняемые владельцем

Передний указатель поворота

 СНЯТИЕ

 УСТАНОВКА

Замена ламп

В остальных приборах освещения и сигнализации применя-
ются лампы четырех типов, которые обозначены буквами
латинского алфавита: A, B, C и D. Для замены лампы, снача-
ла снимите рассеиватель и/или корпус фонаря.

РАСПОЛОЖЕНИЕ ПРИБОРОВ ОСВЕЩЕНИЯ И
СВЕТОВОЙ СИГНАЛИЗАЦИИ

1.   Фары

2.   Плафоны общего и местного освещения (для некоторых

вариантов исполнения автомобиля)

3.   Фонари общего и местного освещения салона (для не-

которых вариантов исполнения автомобиля)

4.   Боковой повторитель указателя поворота

5.   Передний габаритный фонарь

6.   Противотуманные фары (для некоторых вариантов ис-

полнения автомобиля)

7.   Передний указатель поворота

8.   Центральный высоко расположенный стоп-сигнал

9.   Задний комбинированный фонарь

10.  Плафон освещения багажного отделения

11.  Задний противотуманный фонарь

12.  Фонарь освещения регистрационного знака

8 - 26

  Техническое обслуживание и операции, выполняемые владельцем

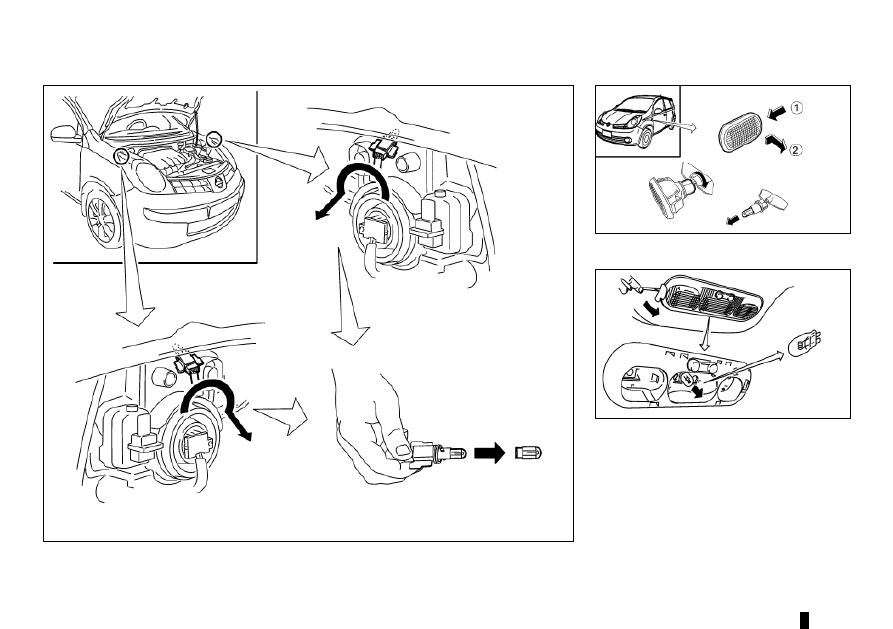

Боковой повторитель указателя поворота

Плафон общего освещения салона (тип А)

Передний габаритный фонарь
