Схемы электрооборудования - Ниссан Микра
Обозначение цветов электропроводки
| B | Черный |
| W | Белый |
| R | Красный |
| G | Зеленый |
| L | Синий |
| Y | Желтый |
| LG | Светло-зеленый |
| BR | Коричневый |
| OR, O | Оранжевый |
| P | Розовый |
| PU, V | Фиолетовый |
| GY, GR | Серый |
| SB | Голубой |
| CH | Темно-коричневый |
| DG | Темно-зеленый |

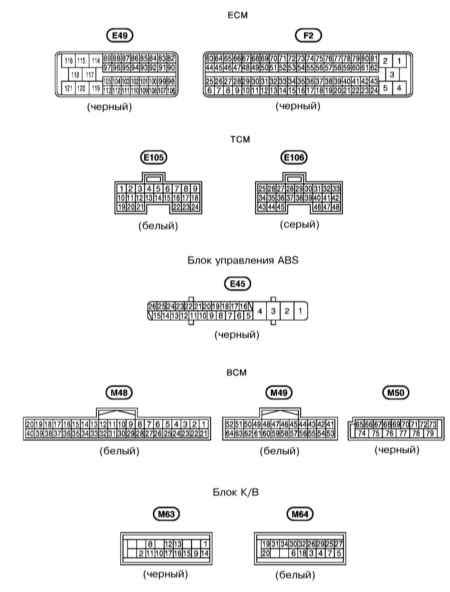

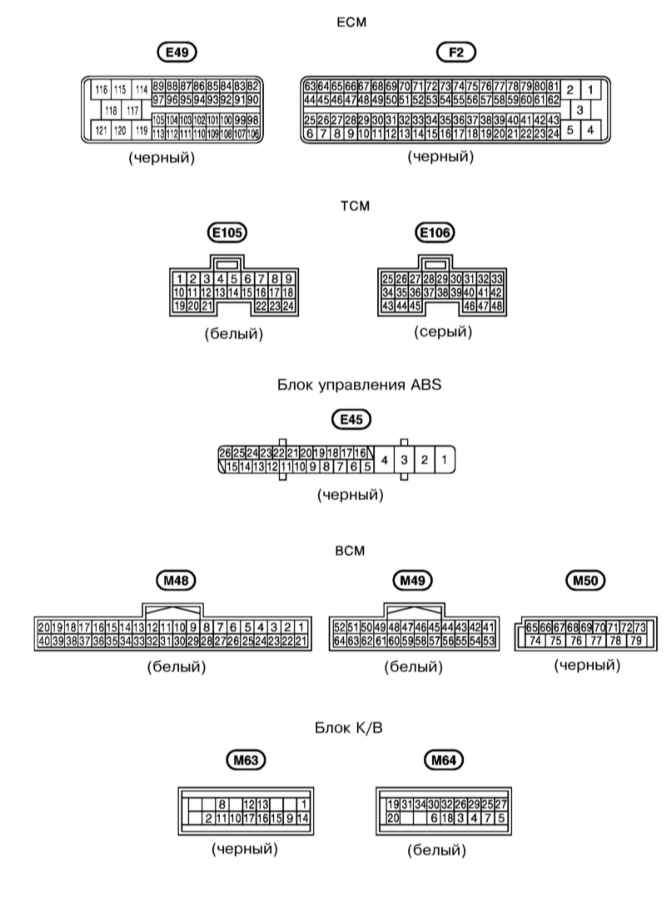

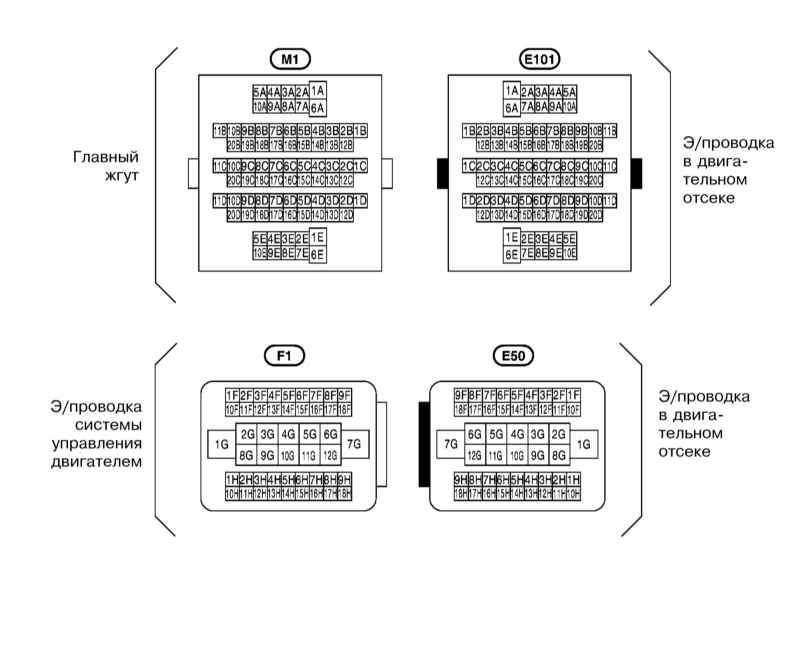

Нумерация клемм многоконтактных разъемов

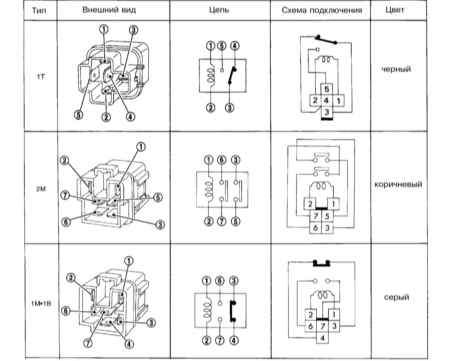

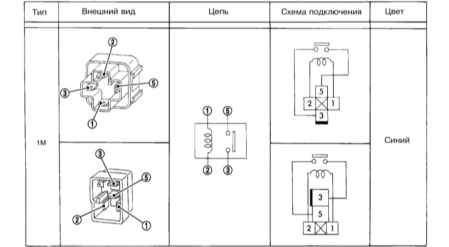

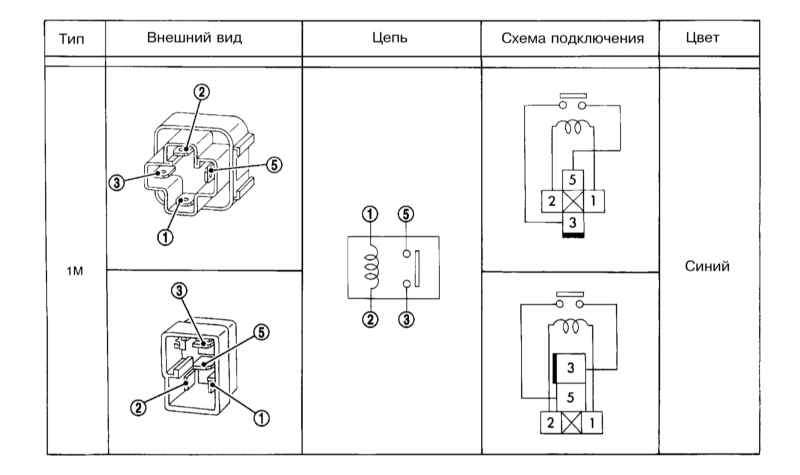

Схемы подключения реле
 |
Нумерация клемм некоторых реле может отличаться от указанной в таблице. |
Схемы прокладки жгутов электропроводки и расположения их компонентов

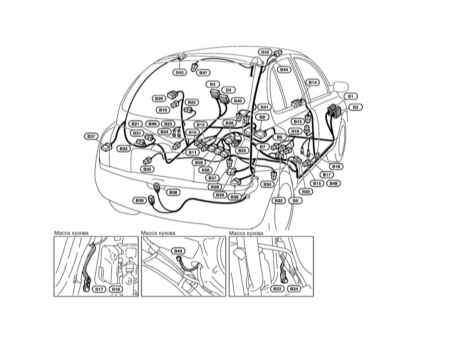

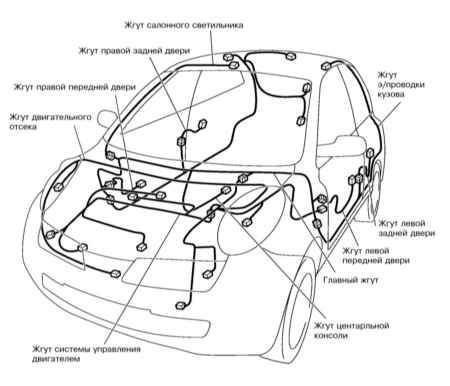

Схема прокладки жгутов электропроводки
Главный жгут электропроводки

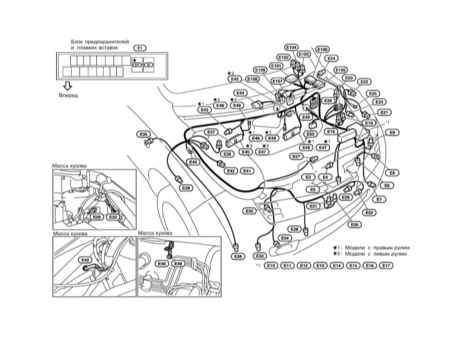

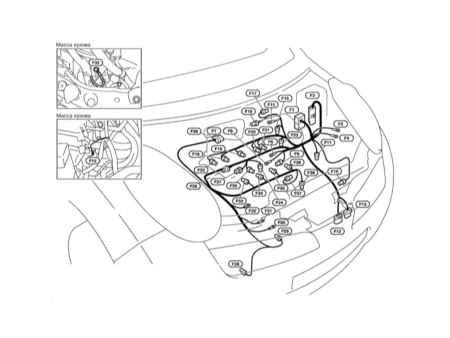

Жгут электропроводки двигательного отсека
Жгут электропроводки системы управления двигателем

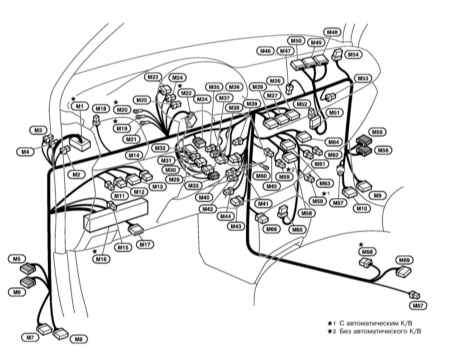

Жгут электропроводки кузова, часть 1
Жгут электропроводки кузова, часть 2

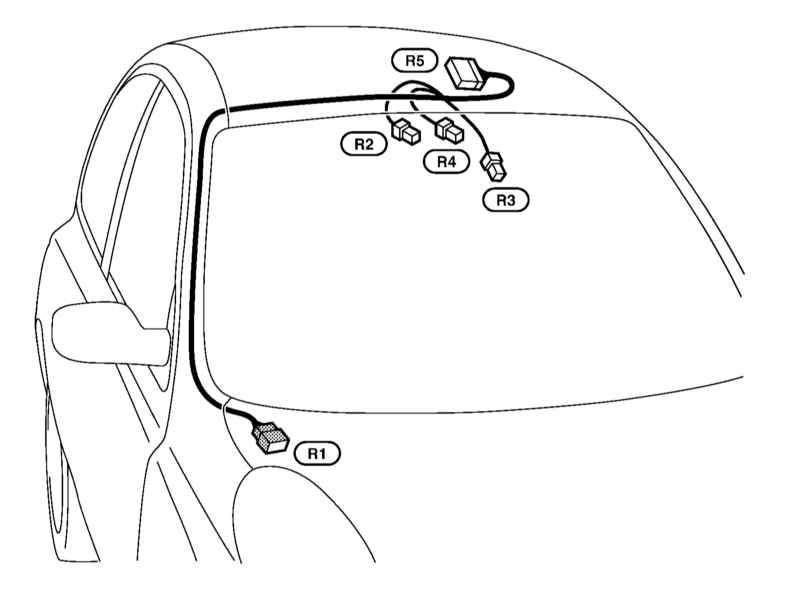

Жгут электропроводки салона

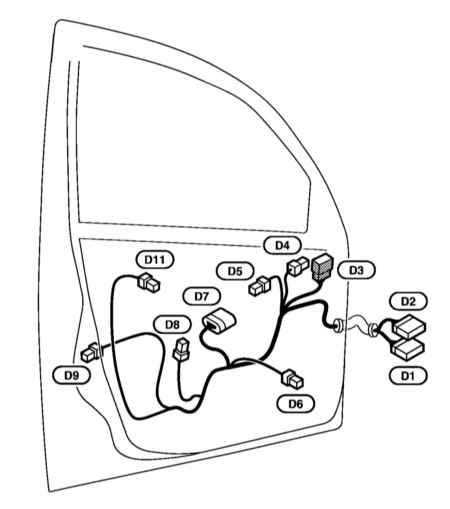

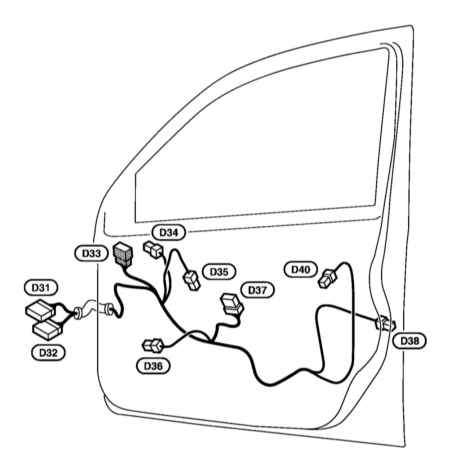

Жгут электропроводки левой передней двери

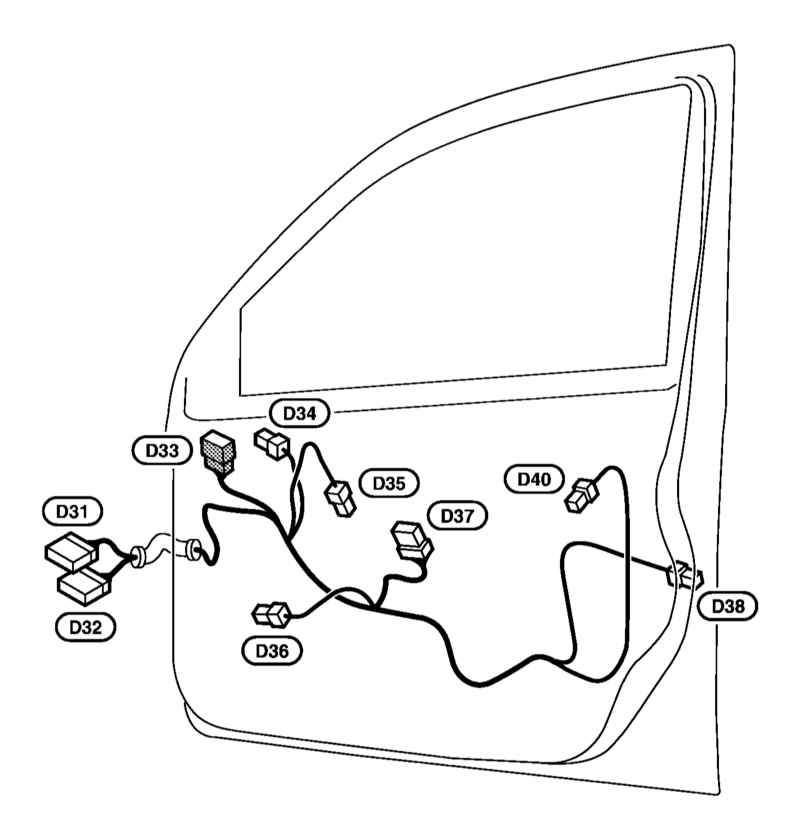

Жгут электропроводки правой передней двери

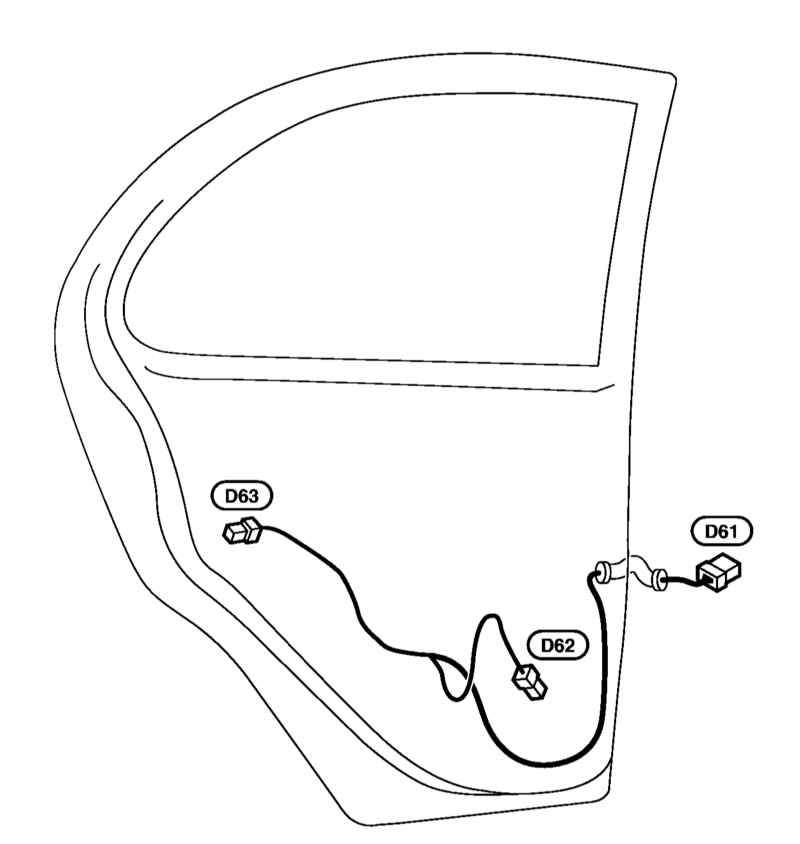

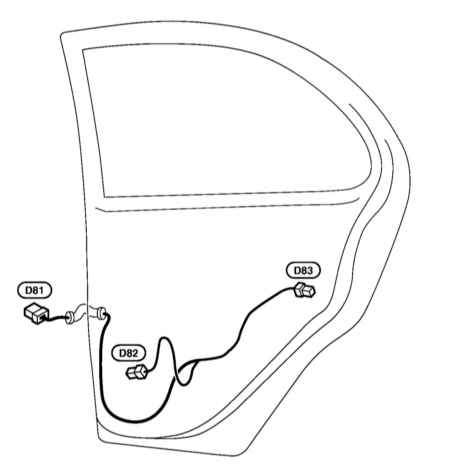

Жгут электропроводки левой задней двери
Жгут электропроводки правой задней двери
Аббревиатуры, используемые на схемах
| 1STSIG - 4STSIG | Сигналы 1-й – 4-й передач АТ |
| A/C | Кондиционер воздуха |
| A/WIP | Очистители и омыватели ветрового стекла |
| AP/SEN | Датчик MAP |
| APPS1 - APPS1 | Датчики 1-3 положения педали газа |
| AUDIO | Аудиоблок |
| BA/FTS | Датчик температуры ATF и обеспечение питания блока TCM |
| BACK/L | Фонарь заднего хода |
| BRK/SW | Д/В стоп-сигналов |
| CHARGE | Система заряда |
| CHIME | Предупредительные зуммеры |
| CIGAR | Прикуриватель |
| COMBSW | Комбинированный переключатель |
| COOL/F | Вентилятор системы охлаждения двигателя |
| D/COMP | Путевой компьютер |
| D/LOCK | Единый замок |
| DEF | Обогрев заднего стекла |
| DTRL | Фары DRL |
| ECM/PW | Обеспечение питанием блока ECM |
| ECTS | Датчик ECT |
| ENGSS | Сигнал частоты оборотов коленчатого вала |
| EPS | Электрический усилитель рулевого управления |
| ETC1 | Электронное управление дроссельной заслонкой |
| ETC2 | Реле э/мотора привода дроссельной заслонки |
| ETC3 | Э/мотор привода дроссельной заслонки |
| F/FOG | Противотуманные фары |
| F/FUMP | Топливный насос |
| FTS | Датчик температуры ATF |
| FUEL | Система впрыска топлива |
| H/AIM | Регулировка наклона фар |
| H/LAMP | Фары |
| H/SEAT | Сиденья с подогревом |
| HEATER | Отопитель |
| HLC | Омывание фар |
| HO2S1 | Докаталитический лямбда-зонд |
| HO2S1H | Нагреватель докаталитического лямбда-зонда |
| HO2S2 | Посткаталитический лямбда-зонд |
| HO2S2H | Нагреватель докаталитического лямбда-зонда |
| HORN | Клаксон |
| I/KEY | Система «Intelligent Key» |
| IATS | Датчик IAT |
| IGNSYS | Система зажигания |
| ILL | Подсветка приборов |
| INJECT | Инжектор топлива |
| INT/L | Внутреннее освещение |
| IVC | Э/м клапан регулировки фаз впускных клапанов |
| LPSV | Э/м клапан регулировки давления в линиях АТ |
| MAIN | Главные цепи питания и заземления |
| METER | Комбинация приборов |
| MIL/DL | К/Л неисправностей и диагностический разъем |
| MIRROR | Наружное зеркало заднего вида |
| MULTI | Дистанционное управление |
| NAVI | Аудио- и навигационная системы |
| NONDTC | Неопределяемые пункты |
| OVRCSV | Э/м клапан обгонной муфты АТ |
| PGC/V | Э/м клапан управления продувкой адсорбера системы EVAP |
| PHASE | Датчик CMP |
| PNP/SW | Датчик PNP |
| POS | Датчик CKP |
| POWER | Цепь распределения питания |
| PRWIRE | Подготовленная электропроводка |
| R/FOG | Задний туманный фонарь |
| RP/SEN | Датчик давления хладагента |
| S/LOCK | Дополнительный замок |
| SHIFT | Блокировка переключения режимов АТ |
| SROOF | Верхний люк |
| SSV/A | Э/м клапан A переключения режимов АТ |
| SSV/B | Э/м клапан B переключения режимов АТ |
| START | Система запуска двигателя |
| STOP/L | Стоп-сигнал |
| SW/ILL | Подсветка переключателя стеклоподъемника |
| TAIL/L | габаритные огни и подсветка номерного знака |
| TCV | Э/м клапан муфты гидротрансформатора АТ |
| TPS1 - TPS1 | Активаторы 1-3 дроссельной заслонки |
| TURN | Указатели поворотов |
| VSSAT | Датчик скорости автомобиля (датчик оборотов АТ) |
| VSSMTR | Спидометр |
| WARN | Контрольные лампы |
| WINDOW | Стеклоподъемник |
| WIP/R | Очиститель и омыватель заднего стекла |
| WIPER | Очистители и омыватели ветрового стекла |
