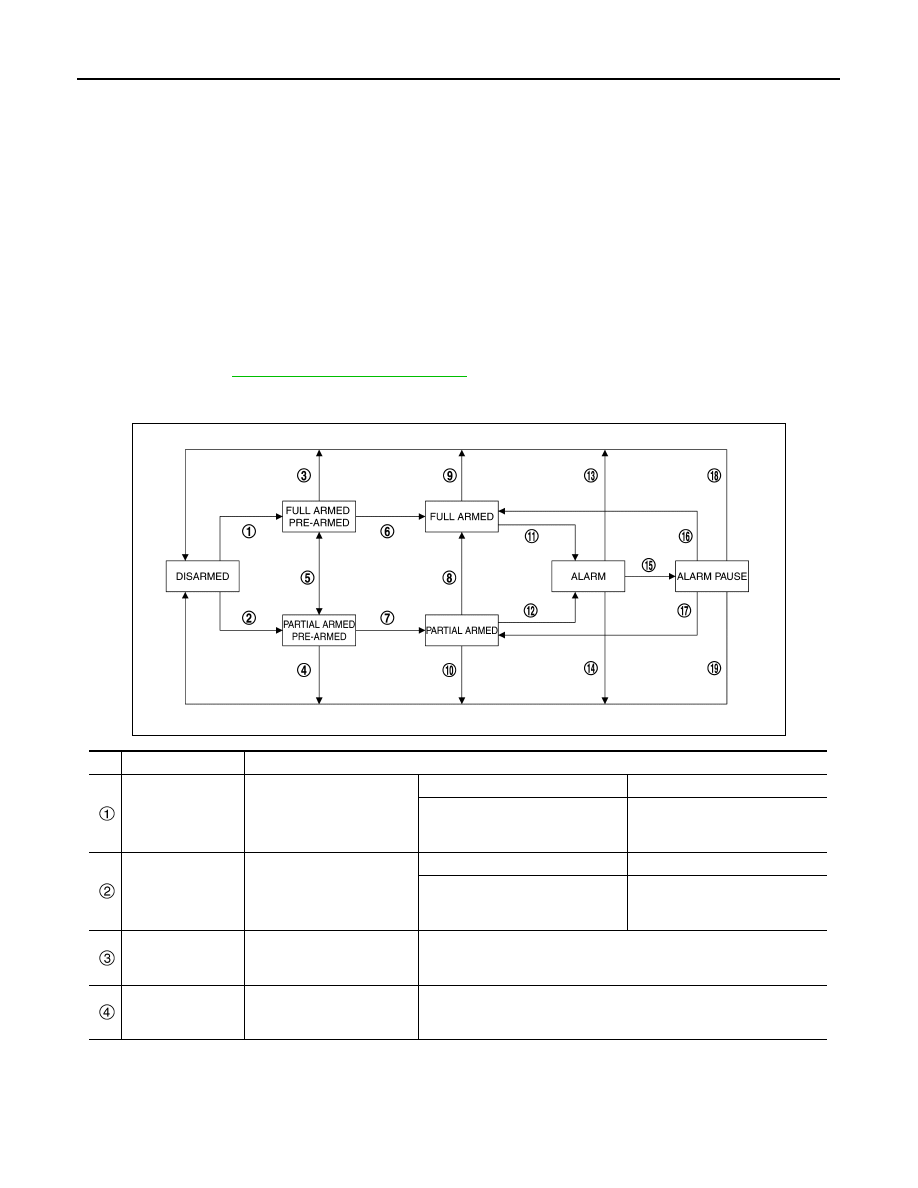

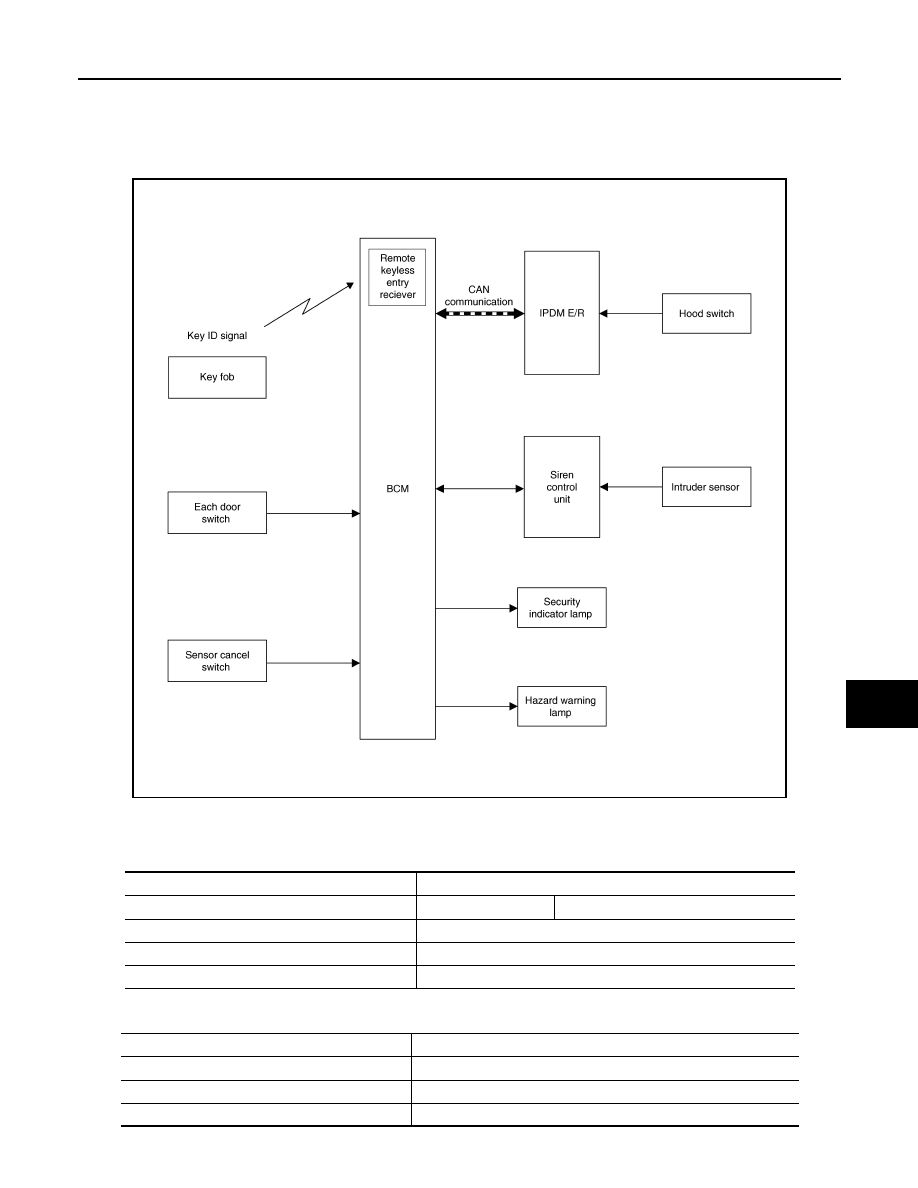

SYSTEM SEC-195 < SYSTEM DESCRIPTION > [WITHOUT INTELLIGENT KEY SYSTEM] C D E F G H I J L M A B SEC N O P VEHICLE SECURITY SYSTEM VEHICLE SECURITY SYSTEM : System Description INFOID:0000000010506849 SYSTEM DIAGRAM BCM INPUT/OUTPUT SIGNAL CHART Input Signal Item Output Signal Item JMKIB3230GB Transmit unit Signal name IPDM E/R CAN communication Hood switch signal Each door switch Door switch signal Siren control unit Alarm link signal Sensor cancel switch Sensor cancel switch signal Reception unit Signal name Combination meter (security indicator lamp) Security indicator lamp signal Siren control unit Alarm link signal Hazard warning lamp Hazard warning lamp signal |
