ДВИГАТЕЛЬ  MR20DE - Nissan Qashqai

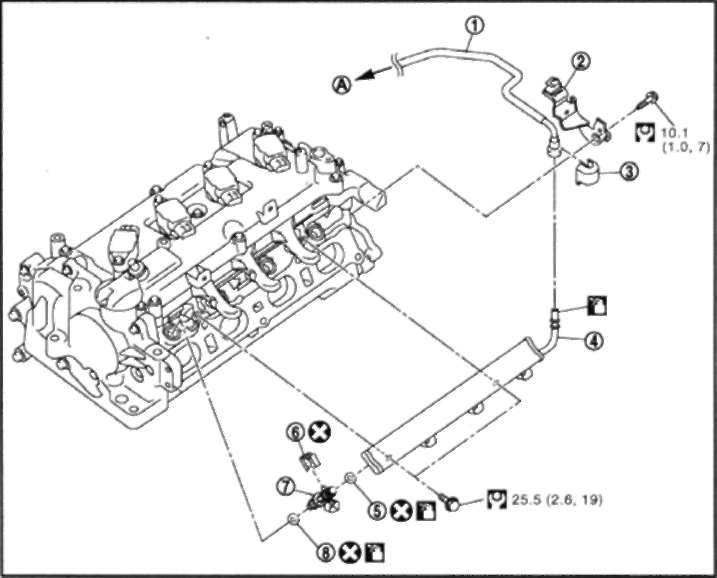

ФОРСУНКИ И ТОПЛИВНАЯ ТРУБКА ДВИГАТЕЛЯ MR20DE - Nissan Qashqai

 и топливная трубка

1. Топливный шланг

2. Кронштейн

3. Колпачок быстросъемного штуцера

4. Топливная трубка

5. Кольцевое уплотнение (черное)

6. Зажим

7. Топливная форсунка

8. Кольцевое уплотнение(зеленое)

А. К центральному топливопроводу под днищем

Внимание: Не снимайте и не разбирайте компоненты, если на это нет указаний на рисунке.

Внимание:

• При проведении работ в помещении СТО повесьте табличку «ОГНЕОПАСНО».

• Проводите работы в хорошо проветриваемом месте. Под рукой должен находиться С02-огнетушитель.

• Не курите при обслуживании топливной системы. Не зажигайте огонь и не производите искр.
