Nissan Qashqai. Воздухоочиститель и воздуховод ДВИГАТЕЛЯ MR20DE

ДВИГАТЕЛЬ MR20DE - Nissan Qashqai

Воздухоочиститель и воздуховод ДВИГАТЕЛЯ MR20DE - Nissan Qashqai

1. Снимите воздуховод (впускной).

2. Снимите крышку с двигателя. См. ниже.

3. Отсоедините разъем от датчика весового расхода воздуха.

4. Отсоедините шланг PCV.

5. Снимите стойку аккумулятора и сдвиньте аккумулятор.

6. Снимите корпус воздухоочистителя/датчик весового расхода воздуха в сборе и воздуховод и резонатор в сборе, отделив их на стыке.

• При необходимости нанесите метки для упрощения последующей установки.

7. При необходимости снимите датчик весового расхода воздуха с корпуса воздухоочистителя.

Внимание:

• Обращайтесь с датчиком весового расхода воздуха с осторожностью. Избегайте ударов.

• Не разбирайте датчик.

УСТАНОВКА

Установка выполняется в порядке, обратном снятию, с учетом следующего:

• Совместите метки. Соедините стыки. Плотно затяните хомуты.

• Проверьте, нет ли трещин или износа на воздуховоде и резонаторе в сборе.

• При обнаружении отклонений от нормы, замените воздуховод и резонатор в сборе.

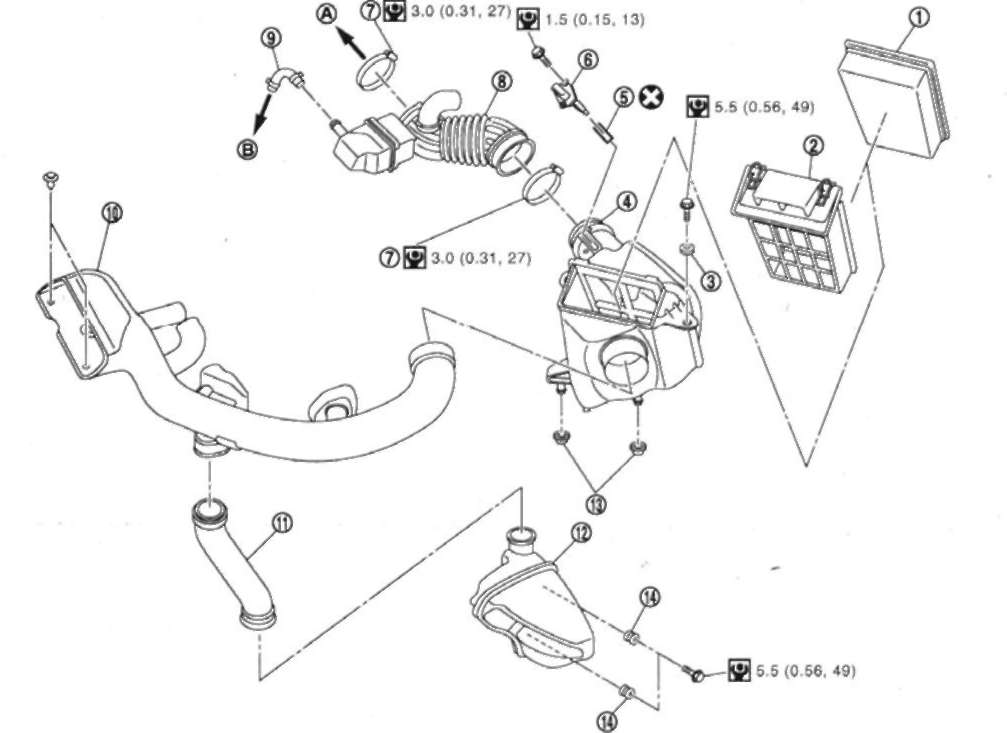

2. Держатель

3. Резиновая втулка

4. Корпус воздухоочистителя

5. Кольцевое уплотнение

6. Датчик весового расхода воздуха

7. Хомут

8. Воздуховод и резонатор в сборе

9. Шланг PCV

10. Воздуховод (впускной)

11. Воздуховод

12. Резонатор

13. Резиновая втулка

14. Резиновая втулка

A. К электроприводу дроссельной заслонки

B. К клапанной крышке
