Nissan Qashqai. РАСПРЕДЕЛЕНИЕ ПОТОКОВ ВОЗДУХА ПО САЛОНУ

РАСПРЕДЕЛЕНИЕ ПОТОКОВ ВОЗДУХА ПО САЛОНУ - Nissan Qashqai

На приведенных ниже схемах показано распределение потоков воздуха и положения органов управления микроклиматом, которые обеспечивают максимальную эффективность отопителя, кондиционера и обдува стекол.

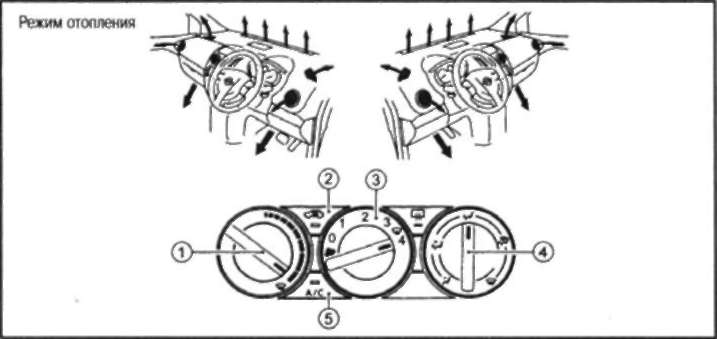

Регулятор температуры воздуха

width= Выключатель режима рециркуляции воздуха

width= Регулятор скорости вентилятора

width= Регулятор режимов распределения воздуха

width= Выключатель кондиционера воздуха

Выключатель кондиционера	Переключатель режима рециркуляции воздуха	Положение переключателя режимов распределения воздуха	Положение регулятора температуры	Положение регулятора скорости вентилятора
OFF	OFF		НОТ	МАХ

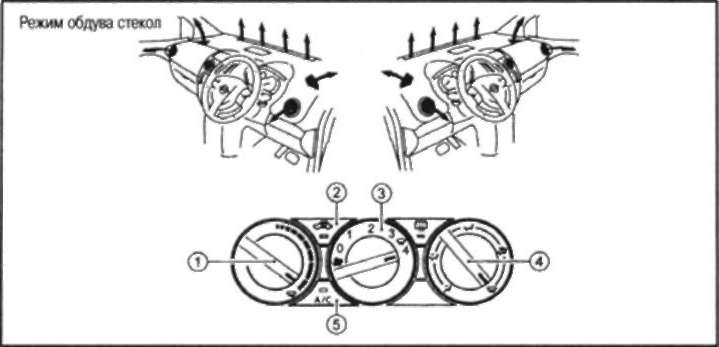

Регулятор температуры воздуха

width= Выключатель режима рециркуляции воздуха

width= Регулятор скорости вентилятора

width= Регулятор режимов распределения воздуха

width= Выключатель кондиционера воздуха

Выключатель кондиционера	Переключатель режима рециркуляции воздуха	Положение переключателя режимов распределения воздуха	Положение регулятора температуры	Положение регулятора скорости вентилятора
OFF	OFF		НОТ	МАХ

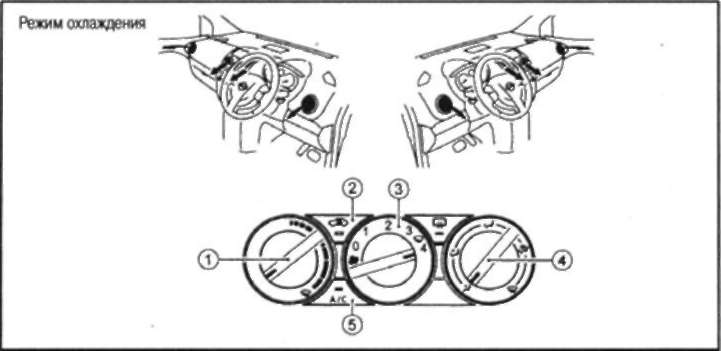

Регулятор температуры воздуха

width= Выключатель режима рециркуляции воздуха

width= Регулятор скорости вентилятора

width= Регулятор режимов распределения воздуха

width= Выключатель кондиционера воздуха

Выключатель кондиционера	Переключатель режима рециркуляции воздуха	Положение переключателя режимов распределения воздуха	Положение регулятора температуры	Положение регулятора скорости вентилятора
ON	OFF(нормальный режим)		COLD	МАХ
	ON (макс.)
