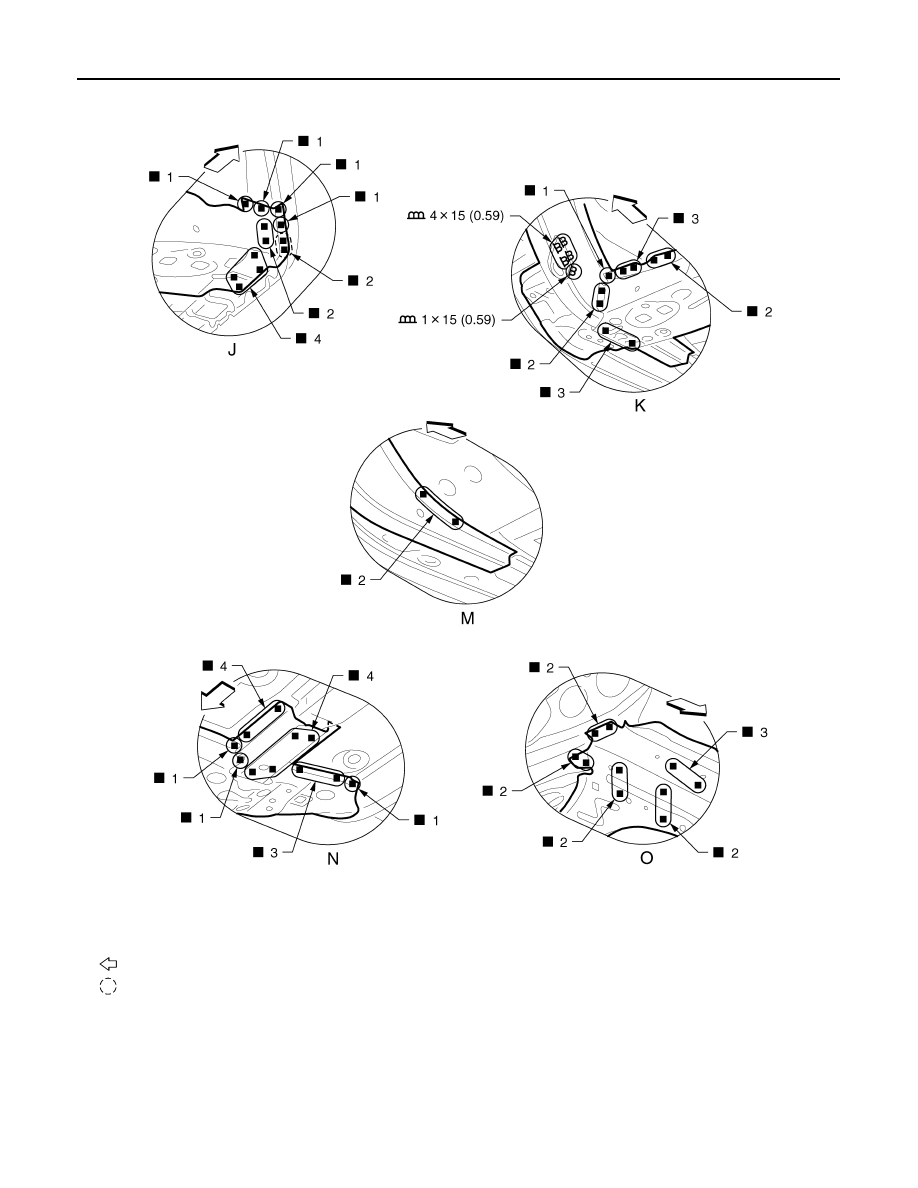

View M: Before installing front suspension mounting bracket (Rear)

Front Side Member (4WD, RHD Models)

INFOID:0000000006517506

Work after radiator core support and hoodledge are removed.

Unit: mm (in)

: Vehicle front

: Weld the parts onto the back of the component part.

JSKIA2162GB

REPLACEMENT OPERATIONS

BRM-57

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

: Vehicle front

: Weld the parts onto the back of the component part.

Replacement parts

z

Front side member assembly (LH)

z

Front side member closing plate as-
sembly (LH)

z

Front suspension mounting bracket
(LH Rear)

JSKIA2011ZZ

BRM-58

< REMOVAL AND INSTALLATION >

REPLACEMENT OPERATIONS

View D and H: Before installing front suspension mounting bracket (Rear)

Front Side Member (4WD, LHD Models)

INFOID:0000000006517472

Work after radiator core support and hoodledge are removed.

: Vehicle front

: Weld the parts onto the back of the component part.

JSKIA2164ZZ

REPLACEMENT OPERATIONS

BRM-59

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

: Vehicle front

: Weld the parts onto the back of the component part.

Replacement parts

z

Front side member assembly (LH)

z

Front side member closing plate as-
sembly (LH)

z

Front suspension mounting bracket
(LH Rear)

JSKIA2165ZZ

BRM-60

< REMOVAL AND INSTALLATION >

REPLACEMENT OPERATIONS

View D and H: Before installing front suspension mounting bracket (Rear)

Front Side Member (2WD Models Partial Replacement)

INFOID:0000000006482833

Work after radiator core support is removed.

: Vehicle front

: Weld the parts onto the back of the component part.

JSKIA2164ZZ

REPLACEMENT OPERATIONS

BRM-61

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

POINT

The front side member on the left can also be replaced partially by butt welding.

: Vehicle front

: Weld the parts onto the back of the component part.

Replacement parts

z

Front suspension mounting bracket
(RH Front)

z

Add on frame bracket (RH)

JSKIA2166ZZ

BRM-62

< REMOVAL AND INSTALLATION >

REPLACEMENT OPERATIONS

NOTE:

For welding method and the number of welding points, refer to

BRM-50, "Front Side Member (2WD, RHD Models)"

 or

BRM-53, "Front

Side Member (2WD, LHD Models)"

.

Front Side Member (4WD Models Partial Replacement)

INFOID:0000000006517507

Work after radiator core support is removed.

Unit: mm (in)

: Vehicle front

Replacement parts

z

Front side member assembly (LH)

z

Front side member closing plate as-
sembly (LH)

JSKIA2167GB

REPLACEMENT OPERATIONS

BRM-63

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

POINT

The front side member on the left can also be replaced partially by butt welding.

: Vehicle front

: Weld the parts onto the back of the component part.

Replacement parts

z

Front suspension mounting bracket
(RH Front)

z

Add on frame bracket (RH)

JSKIA2013ZZ

BRM-64

< REMOVAL AND INSTALLATION >

REPLACEMENT OPERATIONS

NOTE:

For welding method and the number of welding points, refer to

BRM-56, "Front Side Member (4WD, RHD Models)"

 or

BRM-58, "Front

Side Member (4WD, LHD Models)"

.

Front Pillar (RHD Models)

INFOID:0000000006482834

Work after hoodledge reinforcement is removed.

Unit: mm (in)

: Vehicle front

Replacement parts

z

Front side member assembly (LH)

z

Front side member closing plate as-
sembly (LH)

JSKIA2014GB

REPLACEMENT OPERATIONS

BRM-65

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

View A: Before installing outer front side body, front fender bracket assembly, and front pillar brace

1.

Body sealing

Unit: mm (in)

: Vehicle front

Replacement parts

z

Outer front side body (LH)

z

Front pillar brace (LH)

z

Side dash (LH)

z

Upper inner front pillar (LH)

z

Front fender bracket assembly (LH)

JSKIA2015GB

BRM-66

< REMOVAL AND INSTALLATION >

REPLACEMENT OPERATIONS

View E: Before installing outer front side body and front fender bracket assembly
View G: Before installing outer front side body, front fender bracket assembly, and front pillar brace

1.

Urethane foam

: Vehicle front

: Drill

φ

9 mm (0.35 in) hole for the plug welding hole (ultra high strength steel plate).

: Weld the parts onto the back of the component part.

JSKIA2016ZZ

REPLACEMENT OPERATIONS

BRM-67

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

View N: Before installing outer front side body

Front Pillar (LHD Models)

INFOID:0000000006517508

Work after hoodledge reinforcement is removed.

Unit: mm (in)

: Vehicle front

JSKIA2017GB

BRM-68

< REMOVAL AND INSTALLATION >

REPLACEMENT OPERATIONS

View A: Before installing outer front side body, front fender bracket assembly, and front pillar brace

1.

Body sealing

Unit: mm (in)

: Vehicle front

Replacement parts

z

Outer front side body (LH)

z

Front pillar brace (LH)

z

Side dash (LH)

z

Upper inner front pillar (LH)

z

Front fender bracket assembly (LH)

JSKIA2168GB

REPLACEMENT OPERATIONS

BRM-69

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

View E: Before installing outer front side body and front fender bracket assembly

1.

Urethane foam

: Vehicle front

JSKIA2169ZZ

BRM-70

< REMOVAL AND INSTALLATION >

REPLACEMENT OPERATIONS

View G: Before installing outer front side body, front fender bracket assembly, and front pillar brace
View M: Before installing outer front side body

Unit: mm (in)

: Vehicle front

: Drill

φ

9 mm (0.35 in) hole for the plug welding hole (ultra high strength steel plate).

: Weld the parts onto the back of the component part.

JSKIA2170GB

REPLACEMENT OPERATIONS

BRM-71

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

Center Pillar (2WD Models)

INFOID:0000000006482835

1.

Outer sill reinforcement

2.

Lower center pillar brace

3.

Inner center pillar

Unit: mm (in)

: Vehicle front

Replacement parts

z

Outer front side body (LH)

z

Lower center pillar brace (LH)

z

Inner center pillar (LH)

JSKIA2171GB
