FRONT BUMPER

EXT-19

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

EXT

N

O

P

Except for NISMO and NISMO RS

NISMO and NISMO RS

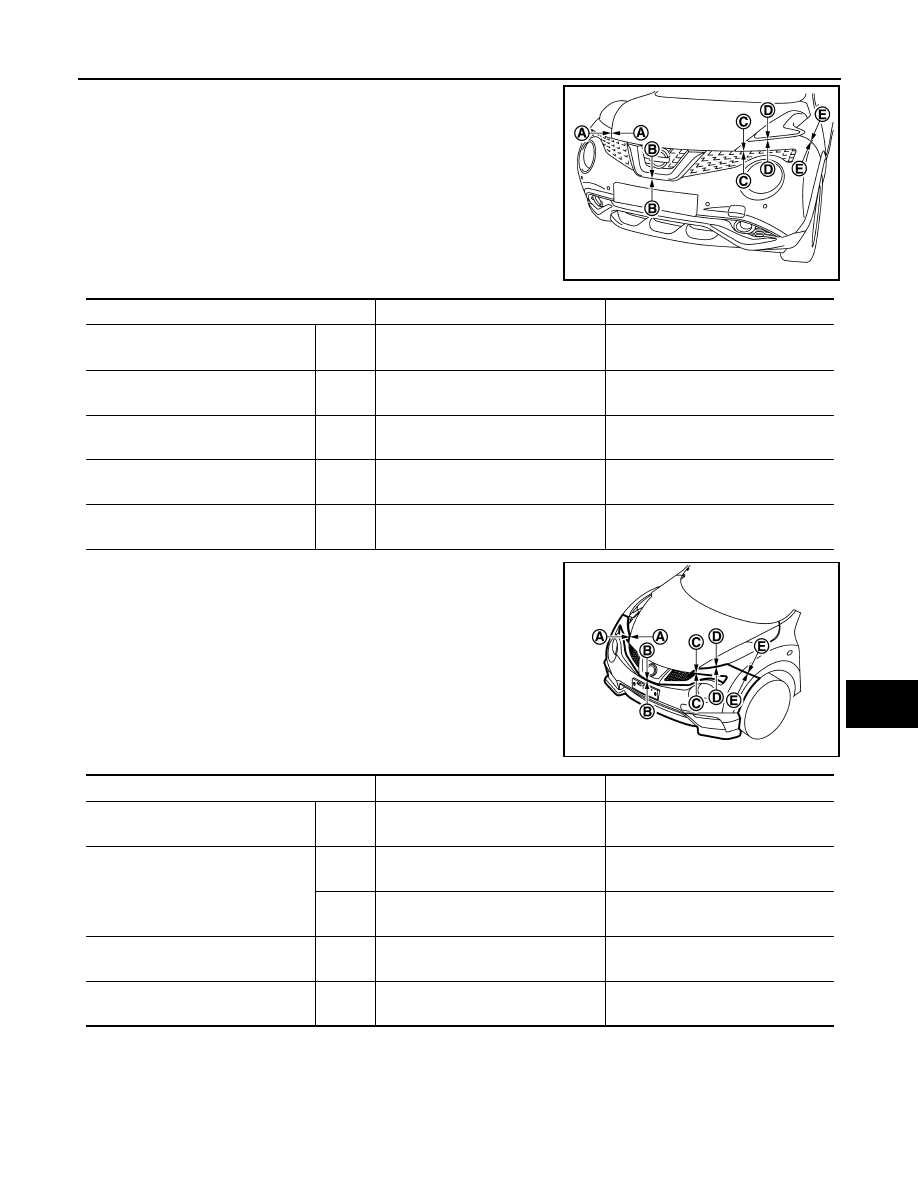

JMKIB4685ZZ

Portion

Clearance

Surface height difference

Bumper fascia assembly –
Hood

A – A

2.0 – 6.0 mm

(0.079 – 0.236 in)

(

−2.5) – (+1.5) mm

[(

−0.098) – (+0.059) in]

Bumper fascia assembly –
Front center grille

B – B

0.3 – 2.7 mm

(0.012 – 0.106 in)

—

Bumper fascia assembly –
Front side grille

C – C

0.3 – 2.7 mm

(0.012 – 0.106 in)

—

Bumper fascia assembly –
Front combination lamp

D – D

0.5 – 3.5 mm

(0.020 – 0.138 in)

—

Bumper fascia assembly –
Front fender

E – E

0.3 – 1.0 mm

(0.012 –0.039 in)

(

−0.3) – (+1.7) mm

[(

−0.012) – (+0.067) in]

JSKIA3162GB

Portion

Clearance

Surface height difference

Bumper fascia assembly –
Hood

A – A

2.0 – 6.0 mm

(0.079 – 0.236 in)

(

−2.0) – (+1.0) mm

[(

−0.079) – (+0.039) in]

Bumper fascia assembly –
Front grille

B – B

0.3 – 2.7 mm

(0.012 – 0.106 in)

—

C – C

0.5 – 1.5 mm

(0.020 – 0.059 in)

0.0 – 1.0 mm

(0.000 – 0.039 in)

Bumper fascia assembly –
Front combination lamp

D – D

0.5 – 3.5 mm

(0.020 – 0.138 in)

—

Bumper fascia assembly –
Front fender

E – E

0.3 – 1.0 mm

(0.012 –0.039 in)

(

−0.3) – (+1.7) mm

[(

−0.012) – (+0.067) in]

EXT-20

< REMOVAL AND INSTALLATION >

REAR BUMPER

REAR BUMPER

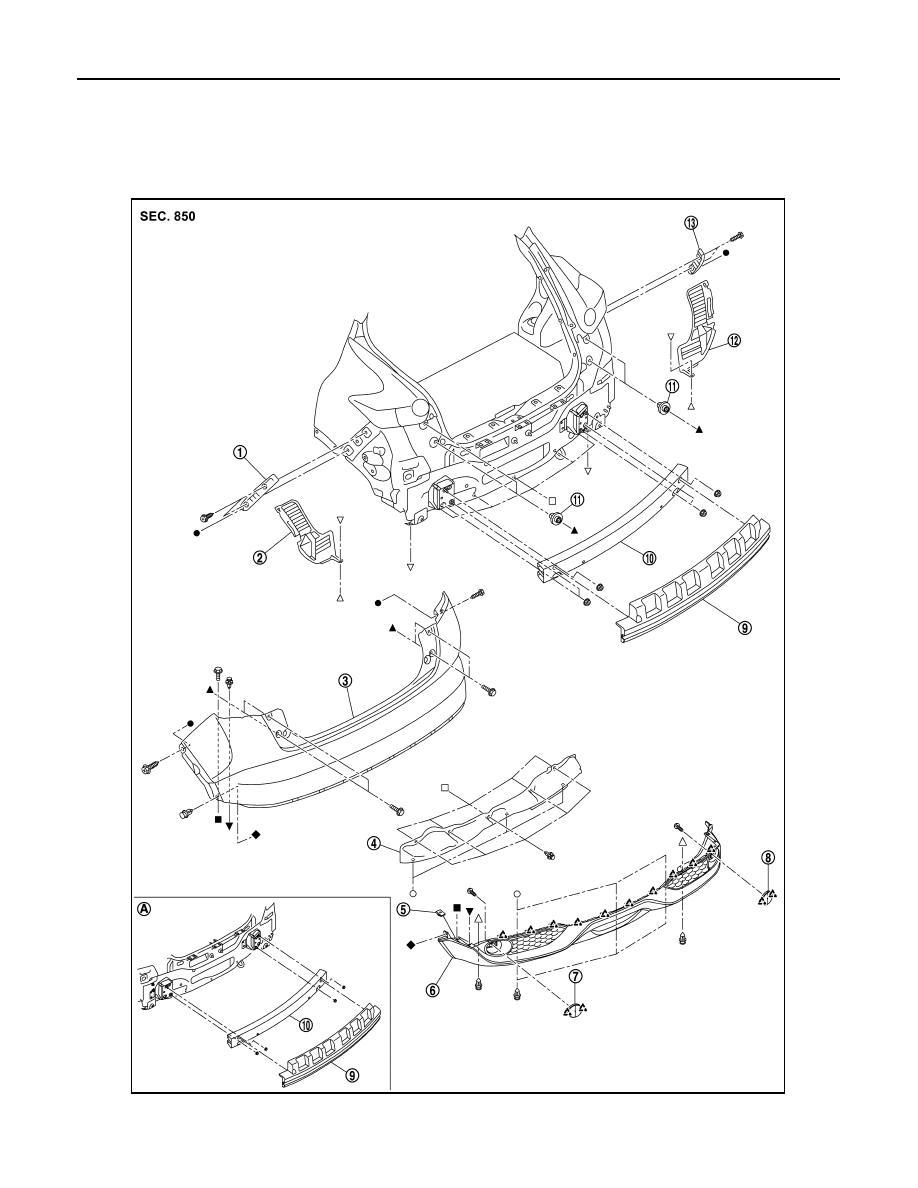

Exploded View

INFOID:0000000012199312

EXCEPT FOR NISMO AND NISMO RS

JMKIB4703ZZ

REAR BUMPER

EXT-21

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

EXT

N

O

P

NISMO AND NISMO RS

1.

Bumper side bracket LH

2.

Bumper closing LH

3.

Bumper fascia assembly

4.

Rear panel lower

5.

U nut

6.

Bumper fascia lower

7.

Reflex reflector LH

8.

Reflex reflector RH

9.

Bumper energy absorber

10. Bumper reinforcement

11. Screw grommet

12. Bumper closing RH

13. Bumper side bracket RH
A.

: 4WD models

: Pawl

,  ,  ,  ,  ,  ,  ,  ,  : Indicates that the part is connected at points with same symbol in actual vehicle.

EXT-22

< REMOVAL AND INSTALLATION >

REAR BUMPER

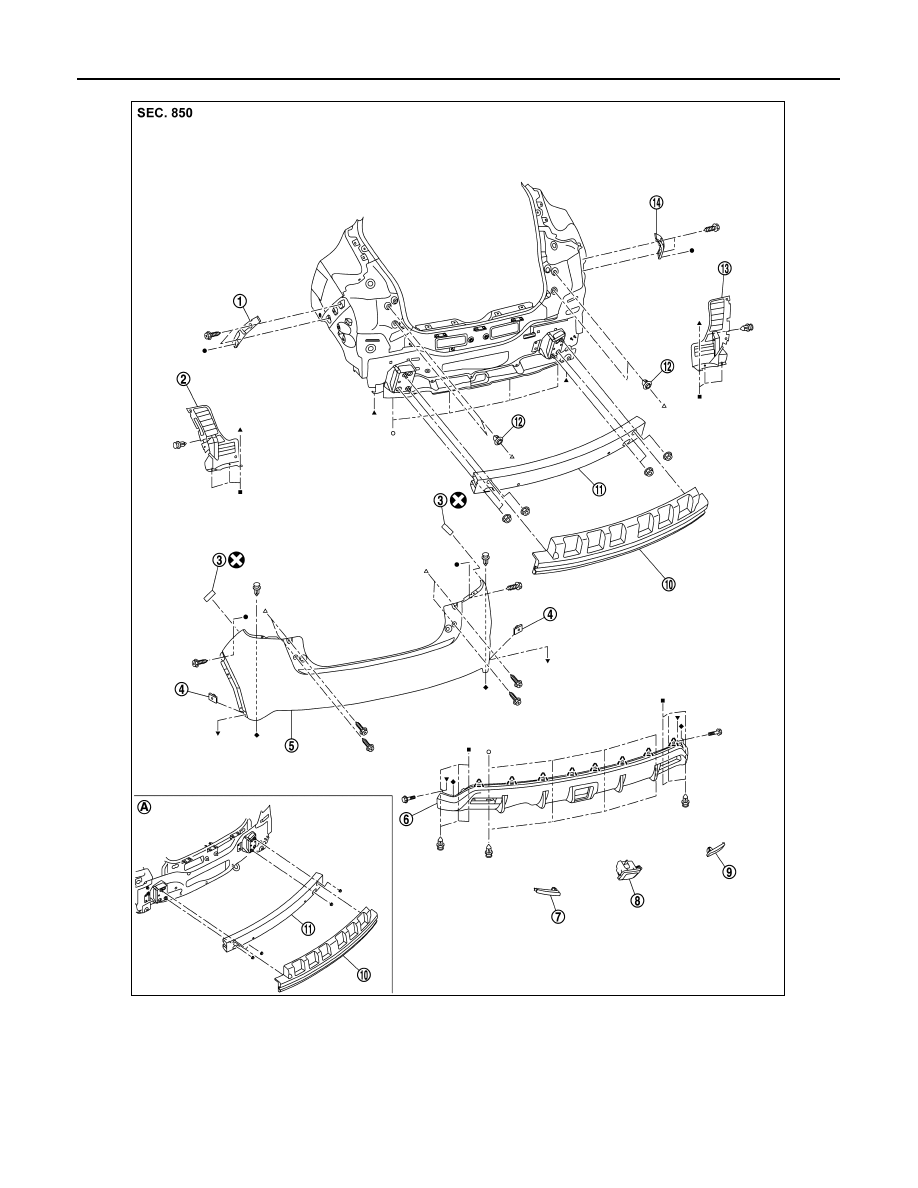

1.

Bumper side bracket LH

2.

Bumper closing LH

3.

Bumper spacer

4.

U nut

5.

Bumper fascia

6.

Bumper fascia lower

7.

Reflex reflector LH

8.

Rear fog lamp housing

9.

Reflex reflector RH

10. Bumper energy absorber

11. Bumper reinforcement

12. Screw grommet

13. Bumper closing RH

14. Bumper stay RH

A.

: 4WD models

JMKIB4704ZZ
