Nissan Juke. ТЕХНИЧЕСКИЕ ДАННЫЕ И СПЕЦИФИКАЦИИ УГЛЫ УСТАНОВКИ КОЛЕС

Параметр			Стандарт
Развал градусы-минуты (десятичные градусы)		Минимум	-0-45' (-0,75')
		Номинал	0W (0,00°)
		Максимум	0'45' (0,75°)
Схождение	Общее схождение Расстояние	Минимум	Внутрь 1,1 мм
		Номинал	Внутрь 3,1 мм
		Максимум	Внутрь 5,1 мм
	Угол (слева или справа)* 1 градусы-минуты (десятичные градусы)	Минимум	Внутрь 0°03' (0,05°)
		Номинал	Внутрь 0°08' (0,13°)
		Максимум	Внутрь 0*13' (0,21°)

ВЫСОТА КОЛЕСНЫХ НИШ

Параметр	Стандарт
Спереди (Hf)	736 мм
Сзади (Нг)	742 мм

Приведенные значения измерены в ненагруженном состоянии*.

*: Полная заправка топливом, охлаждающей жидкостью и моторным маслом. Запасное колесо, домкрат, инструменты и коврики в штатных местах.

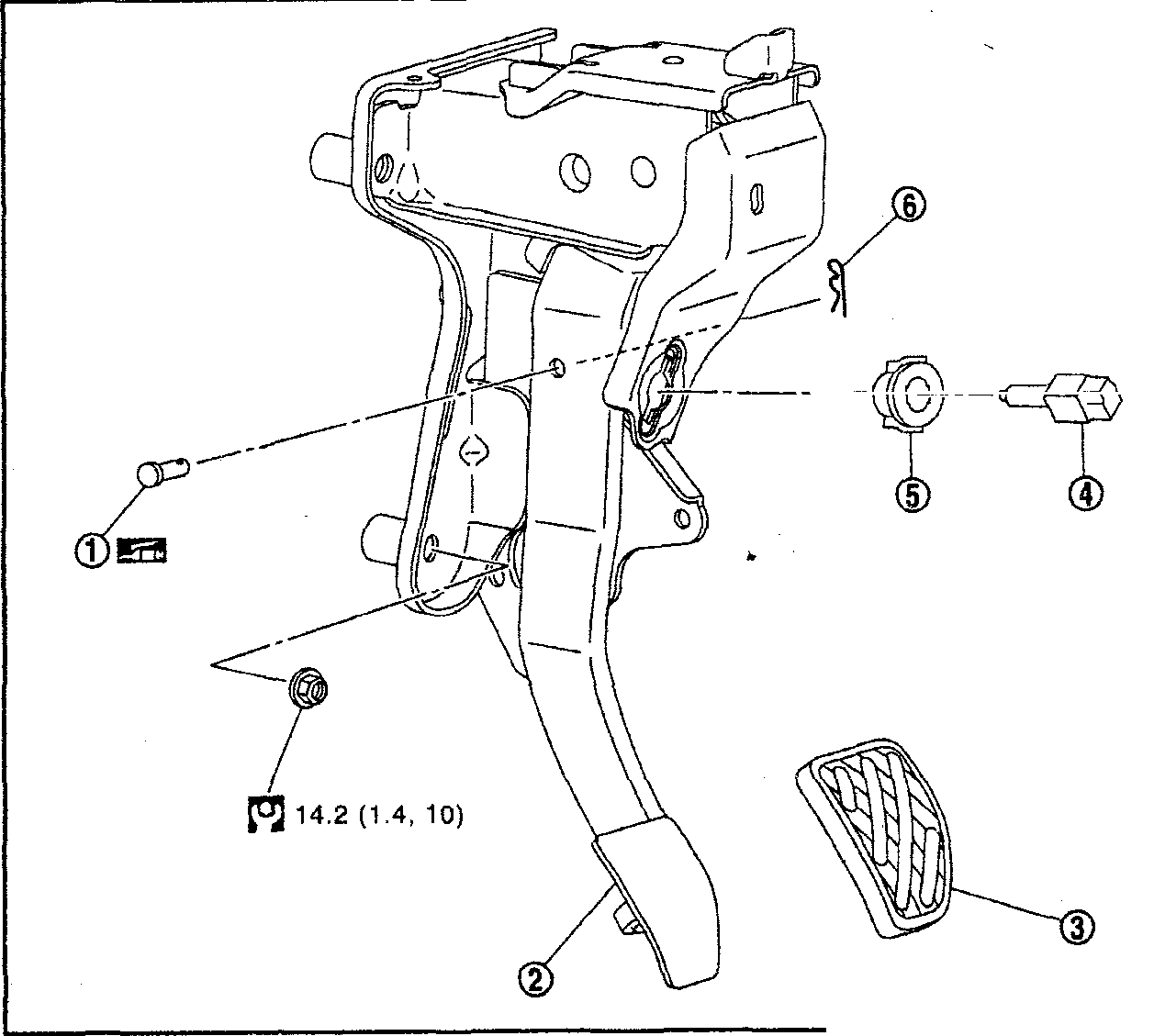

педаль тормоза БЕЗ СИСТЕМЫ ESP

1. Палец серьги

2. Педаль тормоза в сборе

3. Накладка педали тормоза

4. Выключатель фонарей стоп-сигнала

5. Зажим

6. Шплинт

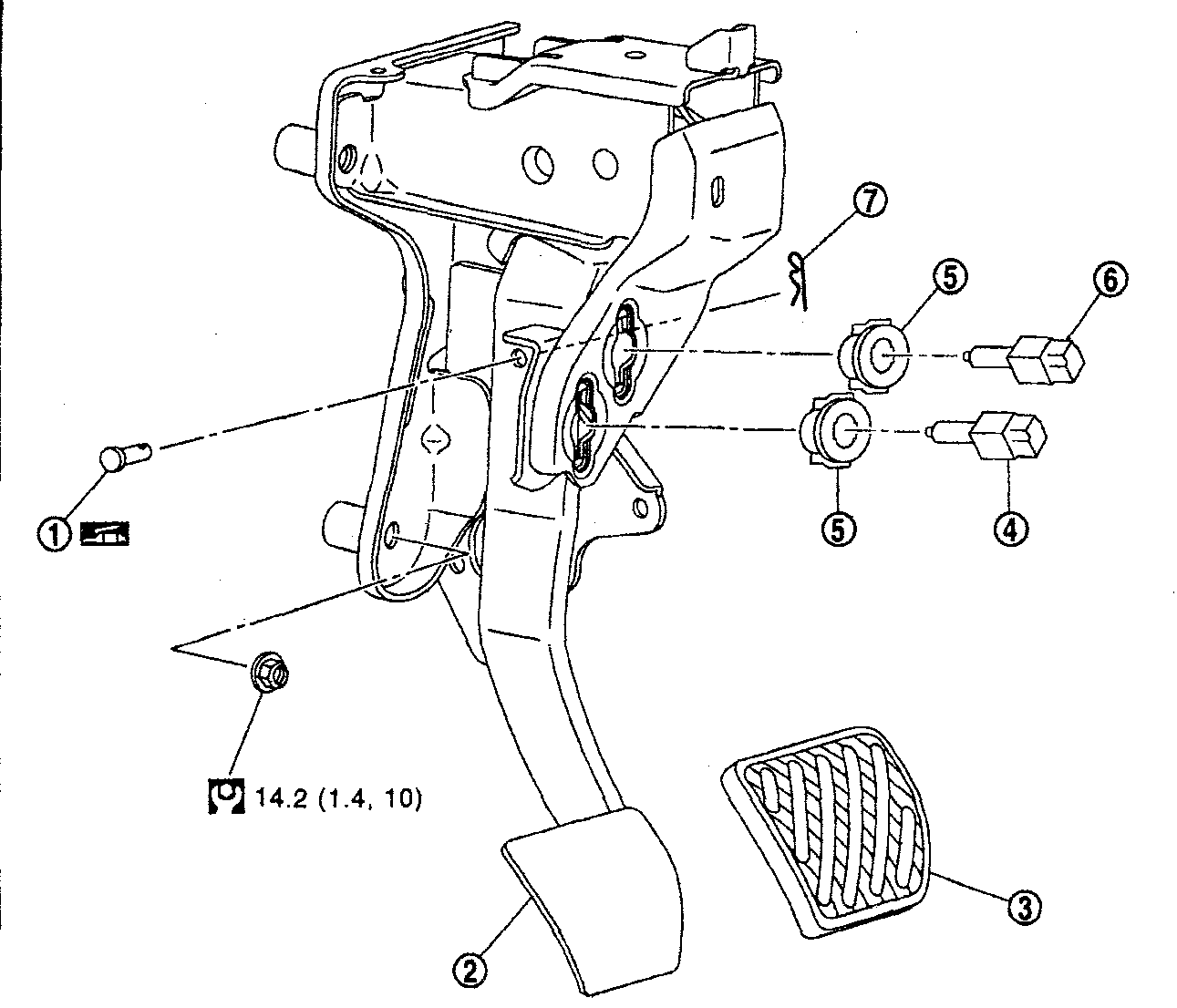

С СИСТЕМОЙ ESP

1. Палец серьги

2. Педаль тормоза в сборе

3. Накладка педали тормоза

4. Выключатель фонарей стоп-сигна-ла/выключатель положения педали тормоза

5. Зажимы

6. Выключатель фонарей стоп-сигнала

7. Шплинт

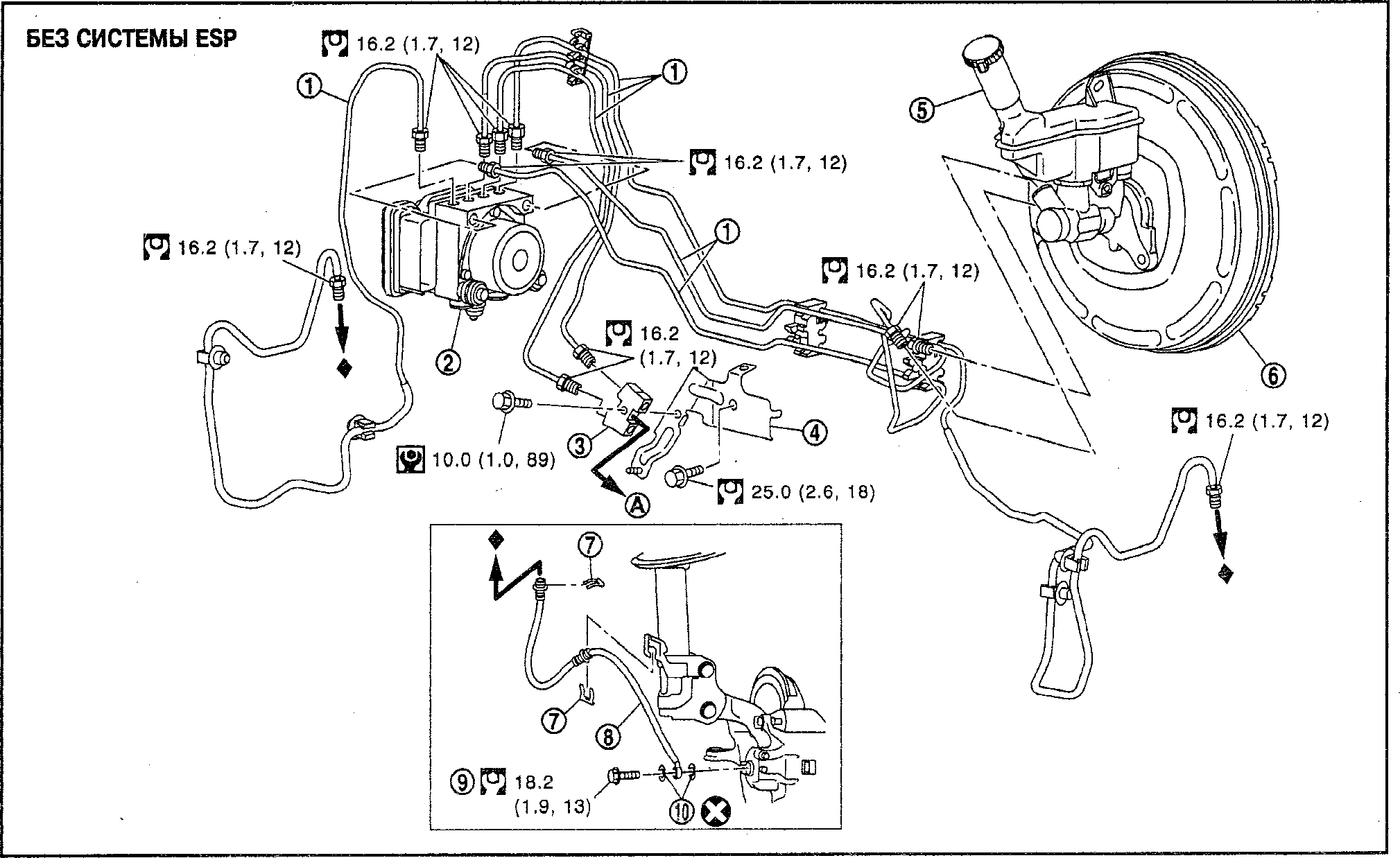

тормозные трубки и шланги

ТОРМОЗА ПЕРЕДНИХ КОЛЕС

1. Тормозные трубки

2. Исп. механизм и блок управления ABS

3. Соединительная муфта

4. Кронштейн муфты

5. Главный тормозной цилиндр в сборе

6. Вакуумный усилитель тормоза

7. Стопорная пластина

8. Тормозной шланг

9. Соединительный болт

10. Медные шайбы

А. К тормозным трубкам задних колес

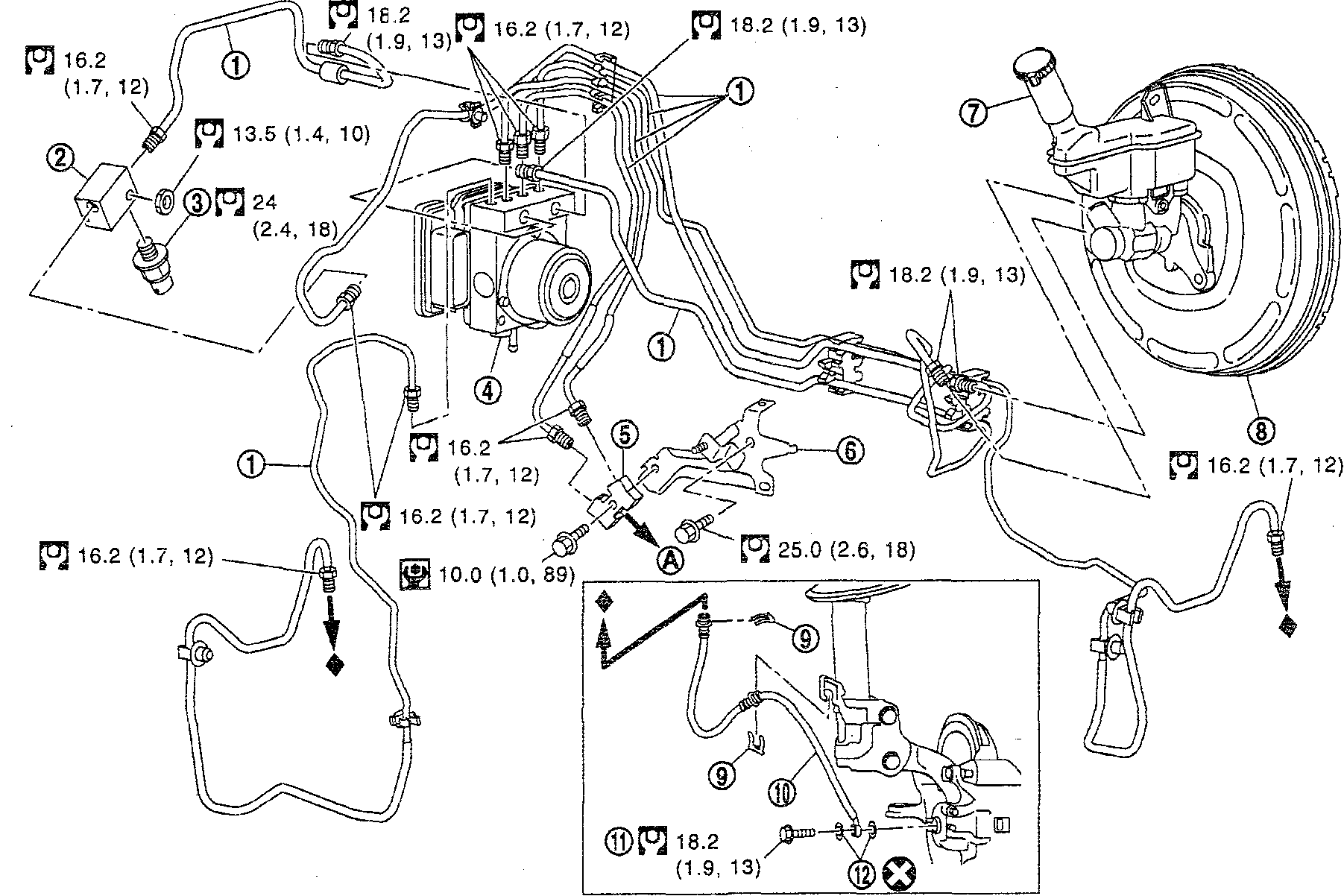

С СИСТЕМОЙ ESP

1. Тормозные трубки

2. Соединительная муфта датчика давления

3. Датчик давления

4. Исп. механизм и блок управления ABS

5. Соединительная муфта

6. Кронштейн муфты

7. Главный тормозной цилиндр в сборе

8. Вакуумный усилитель тормоза

9. Стопорные пластины

10. Тормозной шланг

11. Соединительный болт

12. Медные шайбы

А. К тормозным трубкам задних колес

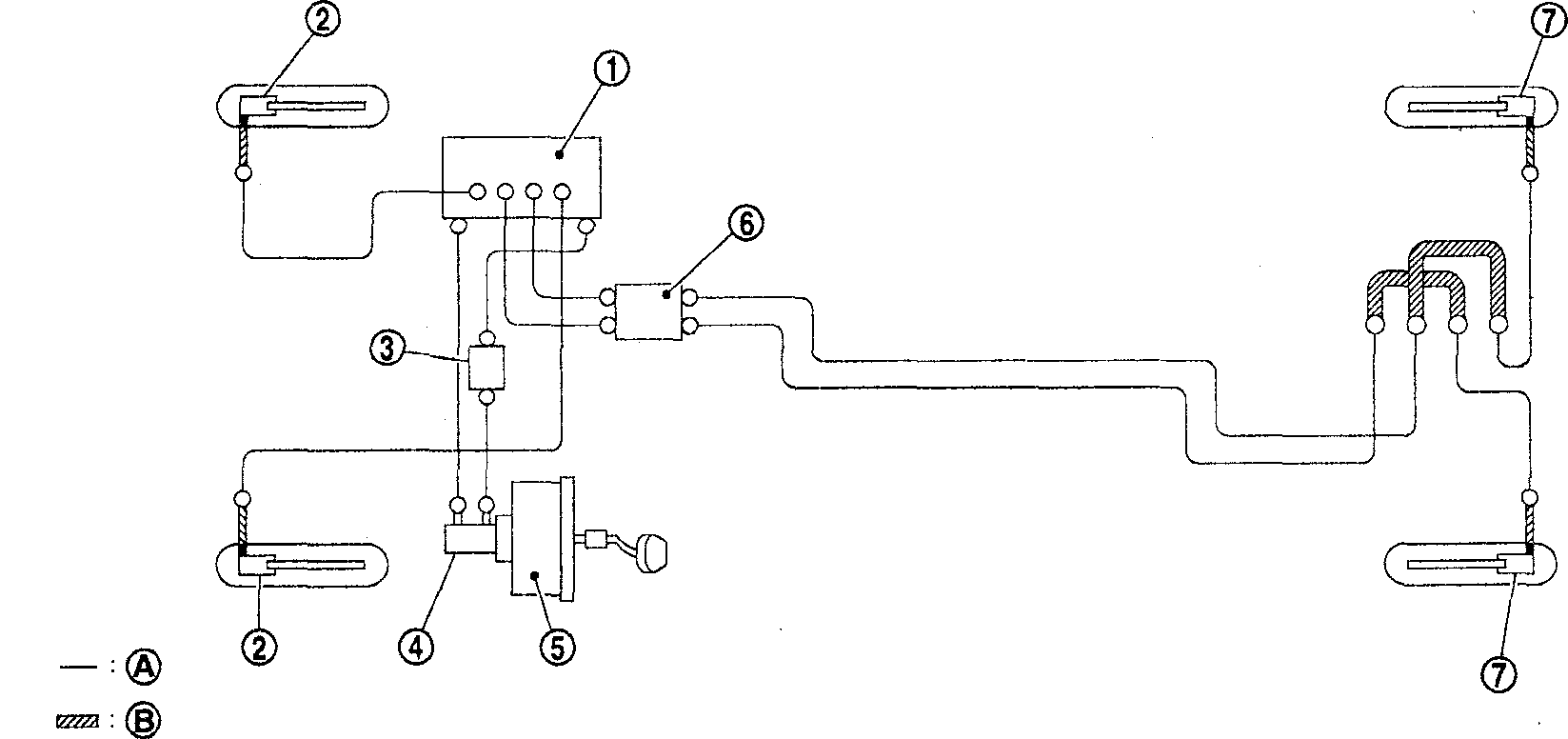

ГИДРАВЛИЧЕСКИЙ КОНТУР БЕЗ СИСТЕМЫ ESP

1. Исп. механизм и блок управления ABS

2. Дисковые тормоза передних колес

3. Главный тормозной цилиндр в сборе

4. Вакуумный усилитель тормоза

5. Соединительная муфта

6. Дисковые тормоза задних колес А. Тормозные трубки

В. Тормозные шланги О : Накидные гайки В: Соединительные болты

1. Исп. механизм и блок управления ABS

2. Дисковые тормоза передних колес

3. Датчик давления

С СИСТЕМОЙ ESP Модели 2WD

4. Главный тормозной цилиндр в сборе

5. Вакуумный усилитель тормоза

6. Соединительная муфта

7. Дисковые тормоза задних колес

A. Тормозные трубки

B. Тормозные шланги

О : Накидные гайки

■: Соединительные болты

Модели 4WD

1. Исп. механизм и блок управления ABS

2. Дисковые тормоза передних колес

3. Датчик давления

4. Главный тормозной цилиндр в сборе

5. Вакуумный усилитель тормоза

6. Соединительная муфта

7. Дисковые тормоза задних колес

A. Тормозные трубки

B. Тормозные шланги

О: Накидные гайки ■: Соединительные болты

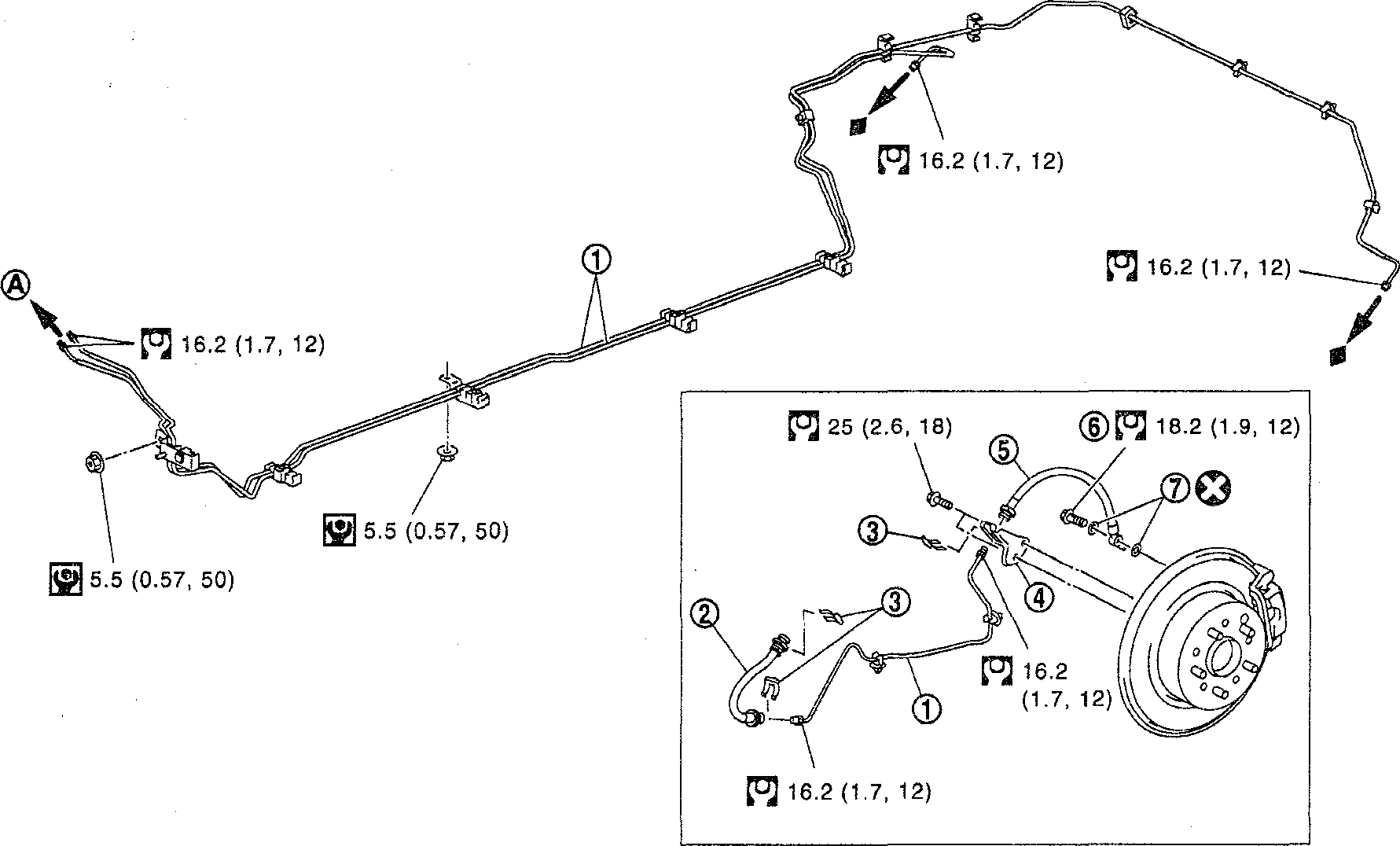

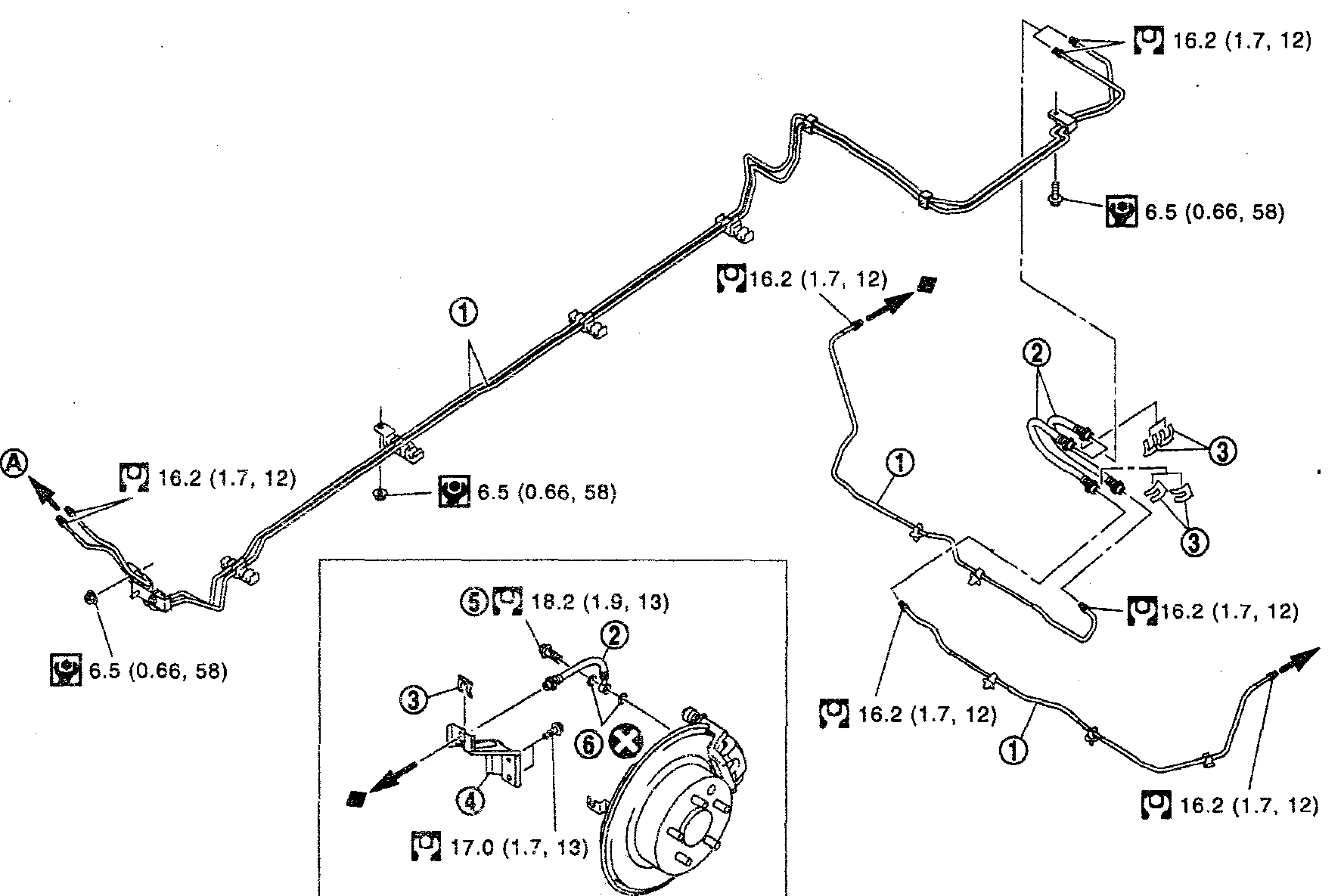

ТОРМОЗА ЗАДНИХ КОЛЕС МОДЕЛИ 2WD

4. Кронштейн тормозного шланга

5. Соединительный болт

6. Медные шайбы

1. Тормозные трубки

2. Тормозные шланги «А»

3. Стопорные пластины

А. К соединительной муфте

1. Тормозные трубки

2. Тормозной шланг «А»

3. Стопорные пластины

4. Кронштейн тормозного шланга

5. Тормозной шланг «В»

6. Соединительный болт 7. Медные шайбы

А. К соединительной муфте

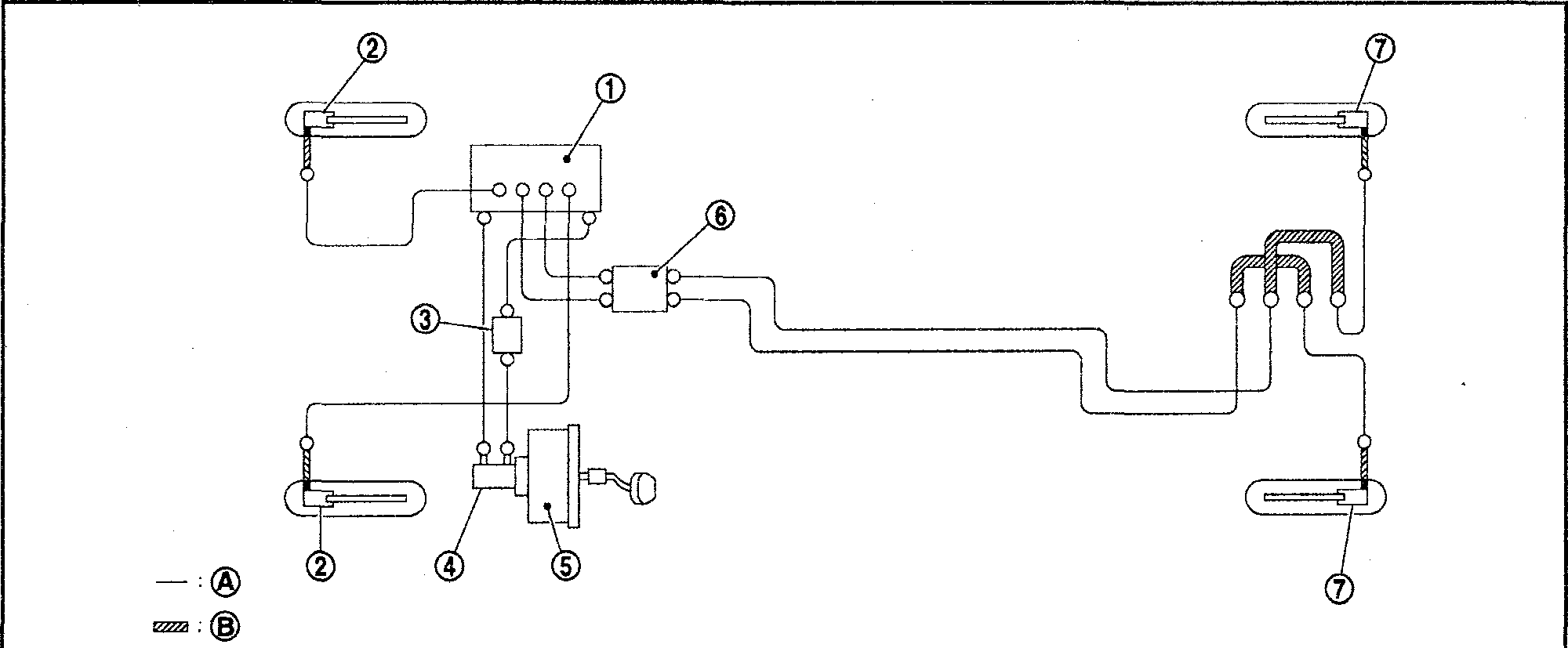

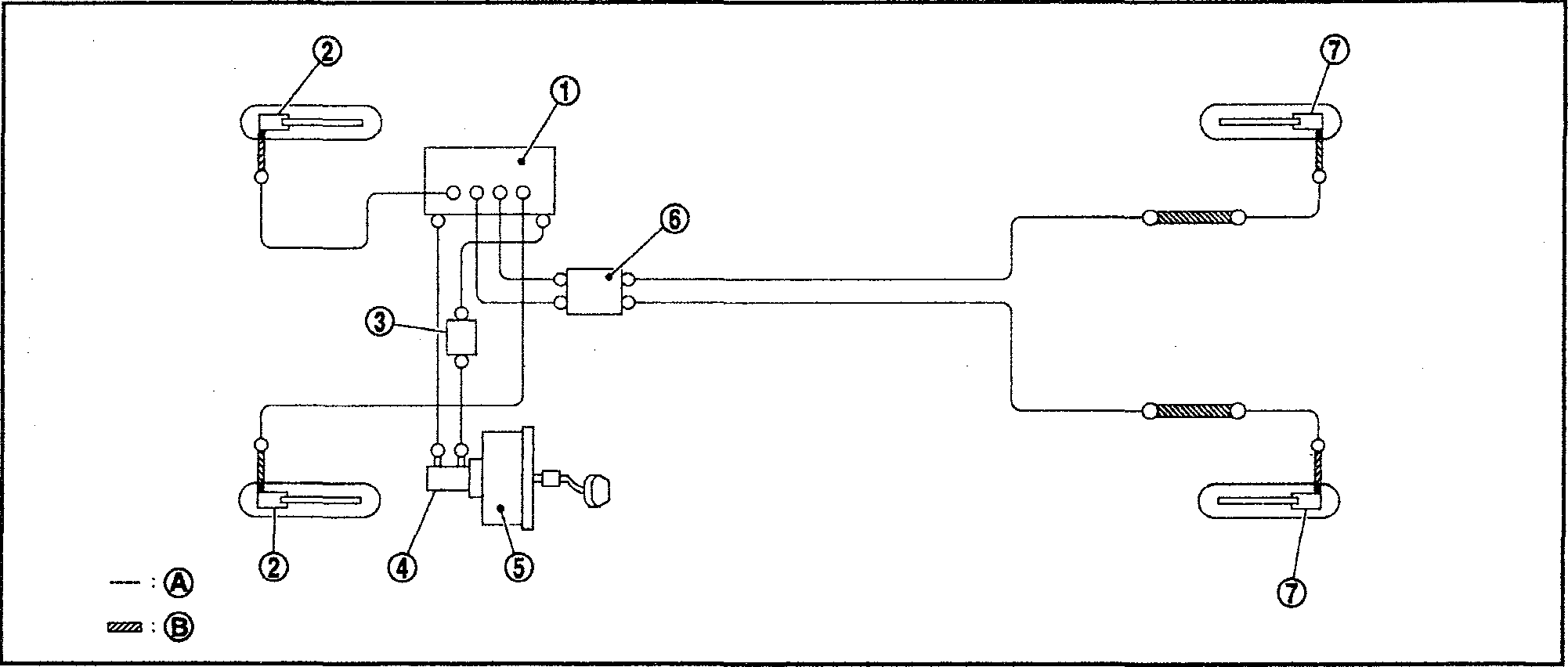

ГИДРАВЛИЧЕСКИЙ КОНТУР БЕЗ СИСТЕМЫ ESP

1. Исп. механизм и блок управления ABS

2. Дисковые тормоза передних колес

3. Главный тормозной цилиндр в сборе

4. Вакуумный усилитель тормоза

5. Соединительная муфта

6. Дисковые тормоза задних колес А. Тормозные трубки

В. Тормозные шланги

О : Накидные гайки

: Соединительные болты

1. Исп. механизм и блок управления ABS

2. Дисковые тормоза передних колес

3. Датчик давления

С СИСТЕМОЙ ESP Модели 2WD

4. Главный тормозной цилиндр в сборе

5. Вакуумный усилитель тормоза

6. Соединительная муфта

7. Дисковые тормоза задних колес

A. Тормозные трубки

B. Тормозные шланги О : Накидные гайки

В: Соединительные болты

Модели 4WD

1. Исп. механизм и блок управления ABS

2. Дисковые тормоза передних колес

3. Датчик давления

4. Главный тормозной цилиндр в сборе

5. Вакуумный усилитель тормоза

6. Соединительная муфта

7. Дисковые тормоза задних колес

A. Тормозные трубки

B. Тормозные шланги

О: Накидные гайки ■: Соединительные болты

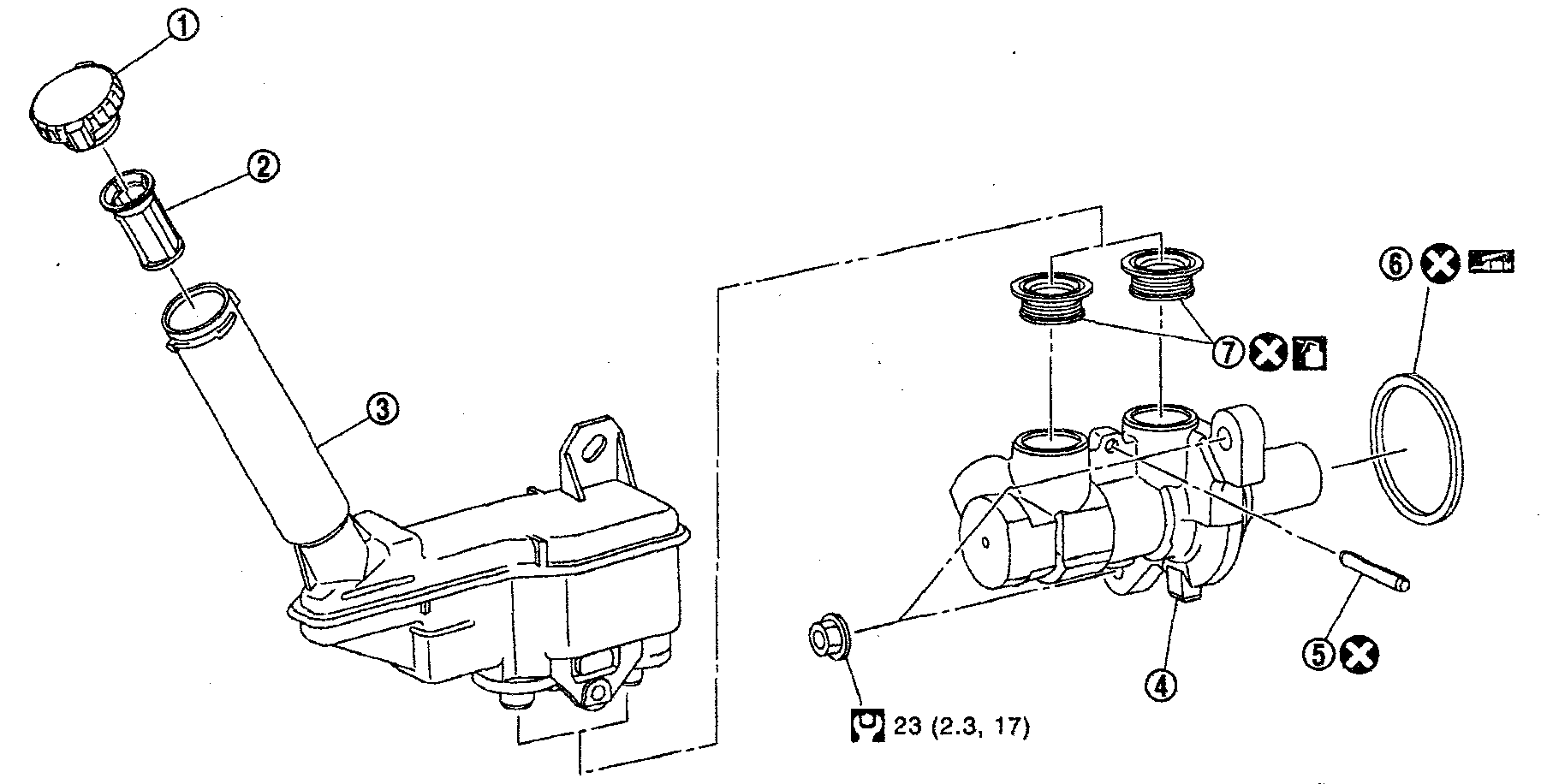

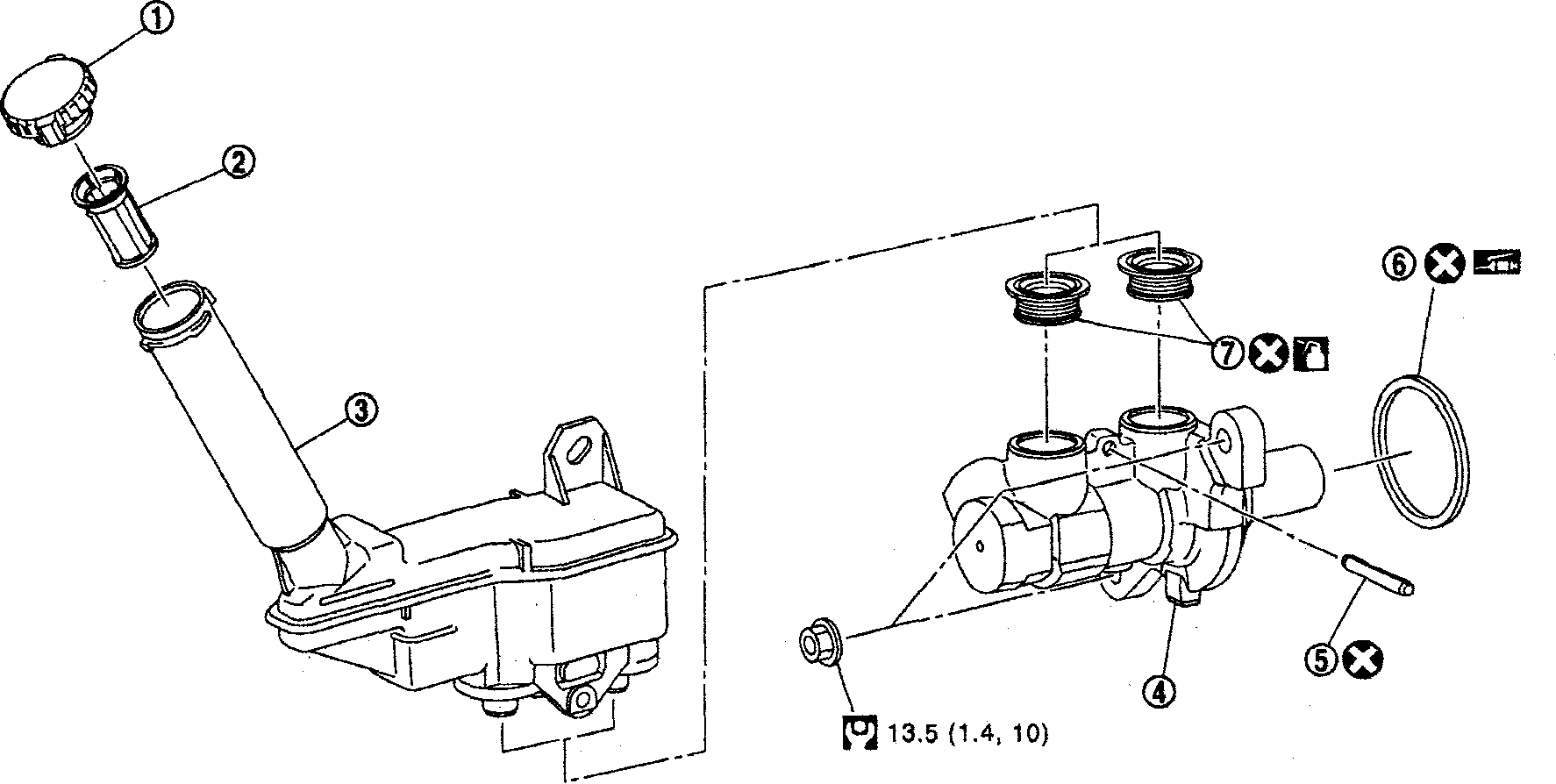

главный тормозной цилиндр МОДЕЛИ 2WD

1. Крышка бачка

2. Фильтр грубой очистки жидкости

3. Бачок

4. Корпус цилиндра

5. Штифт

6. Кольцевое уплотнение

7. Резиновые втулки

МОДЕЛИ 4WD

1. Крышка бачка

2. Фильтр грубой очистки жидкости

3. Бачок

4. Корпус цилиндра

5. Штифт

6. Кольцевое уплотнение

7. Резиновые втулки

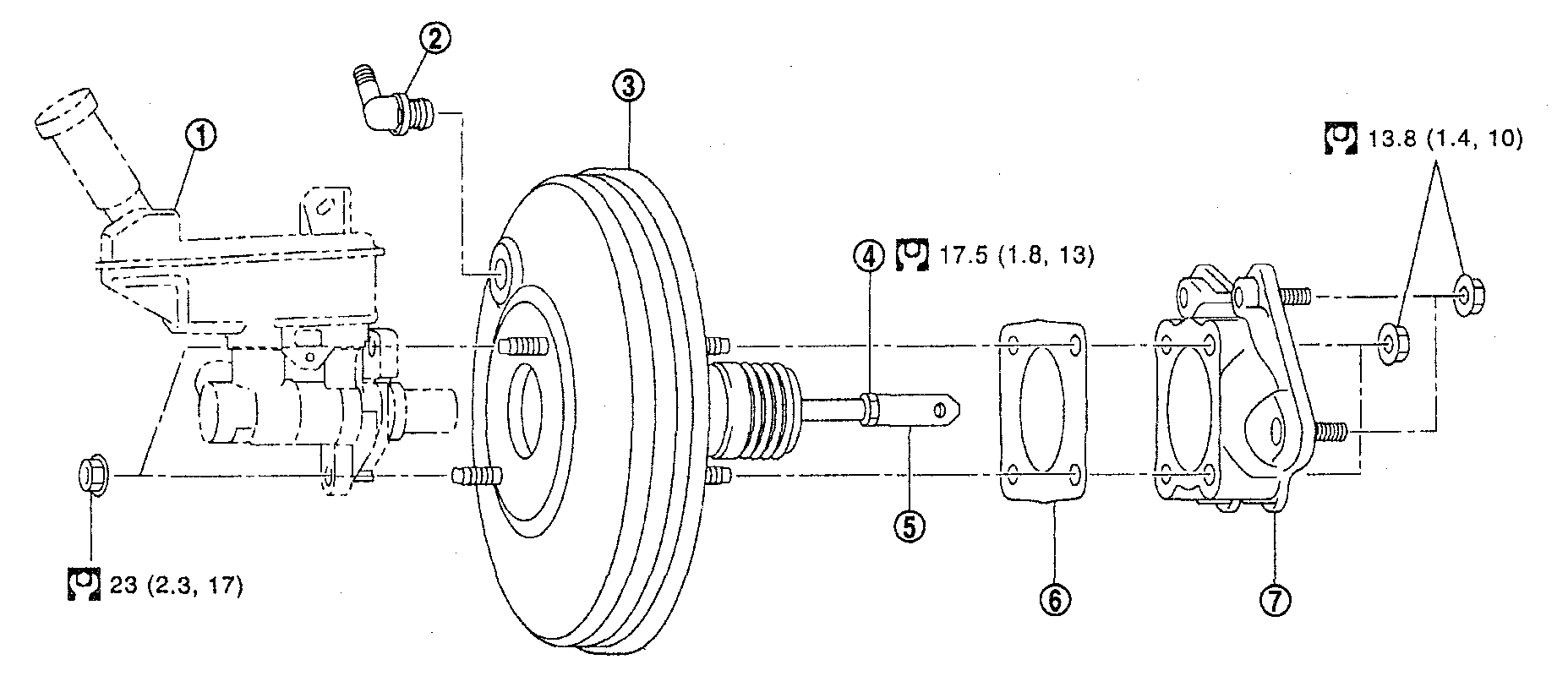

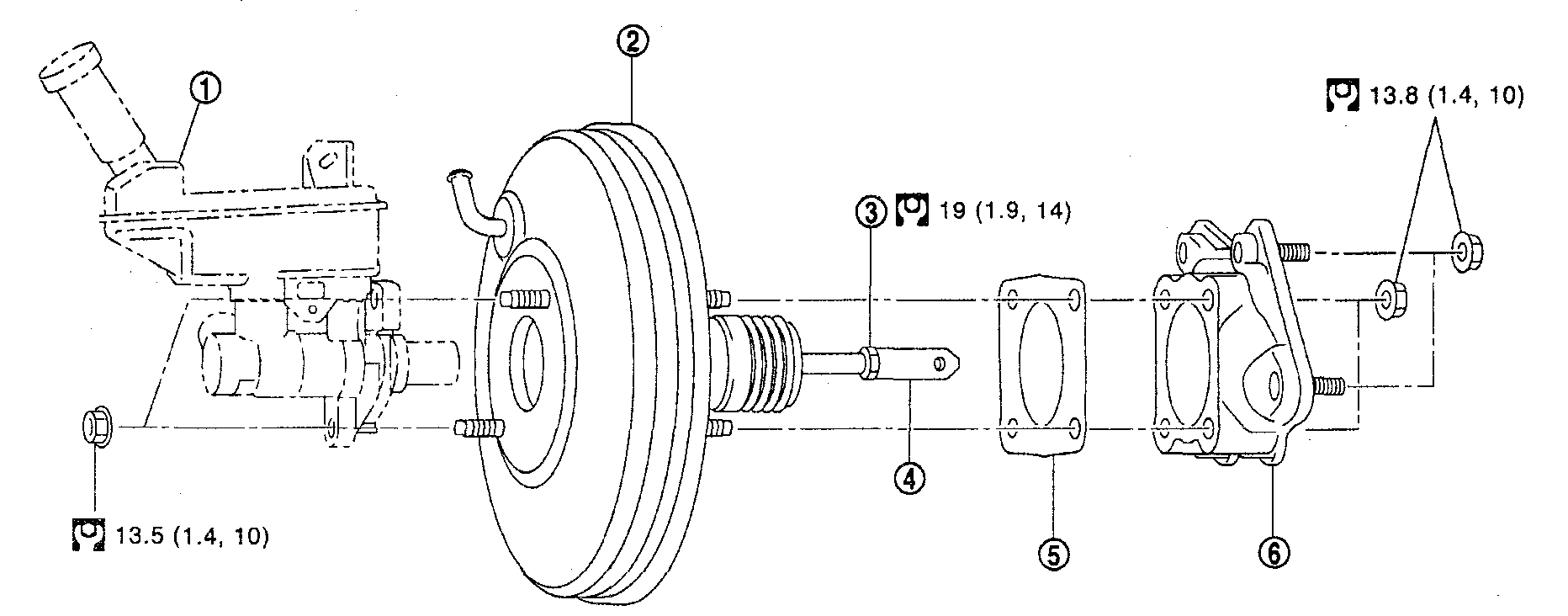

вакуумный усилитель тормоза

МОДЕЛИ 2WD

1. Главный тормозной цилиндр в сборе

2. Вакуумная трубка

4. Контргайка

5. Серьга

6. Прокладка

7. Проставка

3. Вакуумный усилитель тормоза

МОДЕЛИ 4WD

1. Главный тормозной цилиндр в сборе

2. Вакуумный усилитель тормоза

3. Контргайка

4. Серьга

5. Прокладка

6. Проставка

дисковые тормоза передних колес
