D3 – КОРОБКА ПЕРЕДАЧ И ТРАНСМИССИЯ

Отображаемые параметры

(единицы измерения)

ВЫБЕРИТЕ ОТОБРАЖАЕМЫЙ

ПАРАМЕТР

Примечания

ВХОДНЫЕ

СИГНАЛЫ БЛОКА

УПРАВЛЕНИЯ

ОСНОВНЫЕ

СИГНАЛЫ

ENG SPEED [об/мин]

X

Отображается информация о состоянии
двигателя, передаваемая по шине CAN.

INTERNL SPEED SEN [count]

X

Отображается состояние внутреннего
датчика скорости.

TRANSFER TORQUE [Nm]

X

Отображается требуемая величина
крутящего момента на выходе из
раздаточной коробки.

UNIT PARAMETER [A1 - J9]

Отображается параметр раздаточной
коробки.

Режим Work Support

Функция Описание

UNIT CHARACTERISTIC WRITE

Запись параметра раздаточной коробки.

START INITIAL CALIBRATION

Начальная калибровка раздаточной коробки.

START UNLEARNING OF LSS*

Форматирование для обучения датчика положения
блокировки раздаточной коробки.

START LEARNING OF LSS*

Выполнение обучения датчика положения блокировки
раздаточной коробки.

OIL CHANGE DONE

Форматирование для определения вязкости рабочей
жидкости раздаточной коробки.

*: “LSS” указывает на датчик положения блокировки раздаточной коробки.

D

D3 — 12

D3 – КОРОБКА ПЕРЕДАЧ И ТРАНСМИССИЯ

Дополнительные операции при замене блока управления раздаточной коробки

[Описание]

После замены блока управления раздаточной коробки выполните запись параметра и начальную ка-
либровку.

Специальные требования при проведении ремонтных работ

Примечание

В безопасном режиме программирование конфигурации раздаточной коробки невозможно.
(Кроме ситуации, когда выявлен код неисправности P181F).

ЗАПИСЬ ПАРАМЕТРА

1.
С помощью диагностического прибора CONSULT-III

1)  Переведите выключатель зажигания из положения OFF в положение ON.
2)  Выберите «UNIT CHARACTERISTICS WRITE» в режиме «WORK SUPPORT» диагностического при-

бора CONSULT-III для «ALL MODE AWD/4WD».

3)  Введите параметр, напечатанный на корпусе раздаточной коробки. Более подробную информа-

цию см. на стр. D-13.

4) Нажмите “START”.

Отображается ли сообщение «UNIT CHARACTERISTICS WRITE COMPLETED» или «UNIT
CHARACTERISTICS WRITE ALREADY WRITTEN»?
ДА >> Переходите к п. 2.
НЕТ >> Повторите запись параметра.

НАЧАЛЬНАЯ КАЛИБРОВКА (1)

2.
С помощью диагностического прибора CONSULT-III

1) Запустите двигатель.

Внимание!

Остановите автомобиль.

2) Проверьте «Check4WD MODE», «T/M RANGE», «COMER VHCL SPEED», «MOTOR POWER»

в CONSULT-III

«DATA MONITOR» для «ALL MODE AWD/4WD».

3)  Сохраняйте следующее состояние дольше 10 секунд.

Произошло ли автоматическое включение электродвигателя раздаточной коробки?
YES >> После остановки электродвигателя раздаточной коробки (приблизительно через 10 се-
кунд) переходите к п. 4.
НЕТ >> переходите к п. 3

НАЧАЛЬНАЯ КАЛИБРОВКА (2)

3.
С помощью диагностического прибора CONSULT-III
1)  Выберите «INITIAL CALIBRATION» в режиме «WORK SUPPORT» диагностического прибора CONSULT-

III  для «ALL MODE AWD/4WD».

2)  Дождитесь выключения электродвигателя. (приблизительно через 10 секунд)
>> Переходите к п. 4.

ПРОВЕДЕНИЕ САМОДИАГНОСТИКИ

4.
С помощью диагностического прибора CONSULT-III
1)  Удалите результаты самодиагностики для «ALL MODE AWD/4WD».
2)  Переведите выключатель зажигания из положения ON в положение OFF.

Внимание!

Перед установкой выключателя в положение OFF выждите 10 секунд.

3) Запустите двигатель.

Внимание!

Остановите автомобиль.

4)  Выполните самодиагностику для «ALL MODE AWD/4WD».

Обнаружен ли диагностический код неисправности P181F?
ДА >> Переходите к п. 1.
НЕТ >> ПРОЦЕДУРА ЗАВЕРШЕНА

D

D3 — 13

D3 – КОРОБКА ПЕРЕДАЧ И ТРАНСМИССИЯ

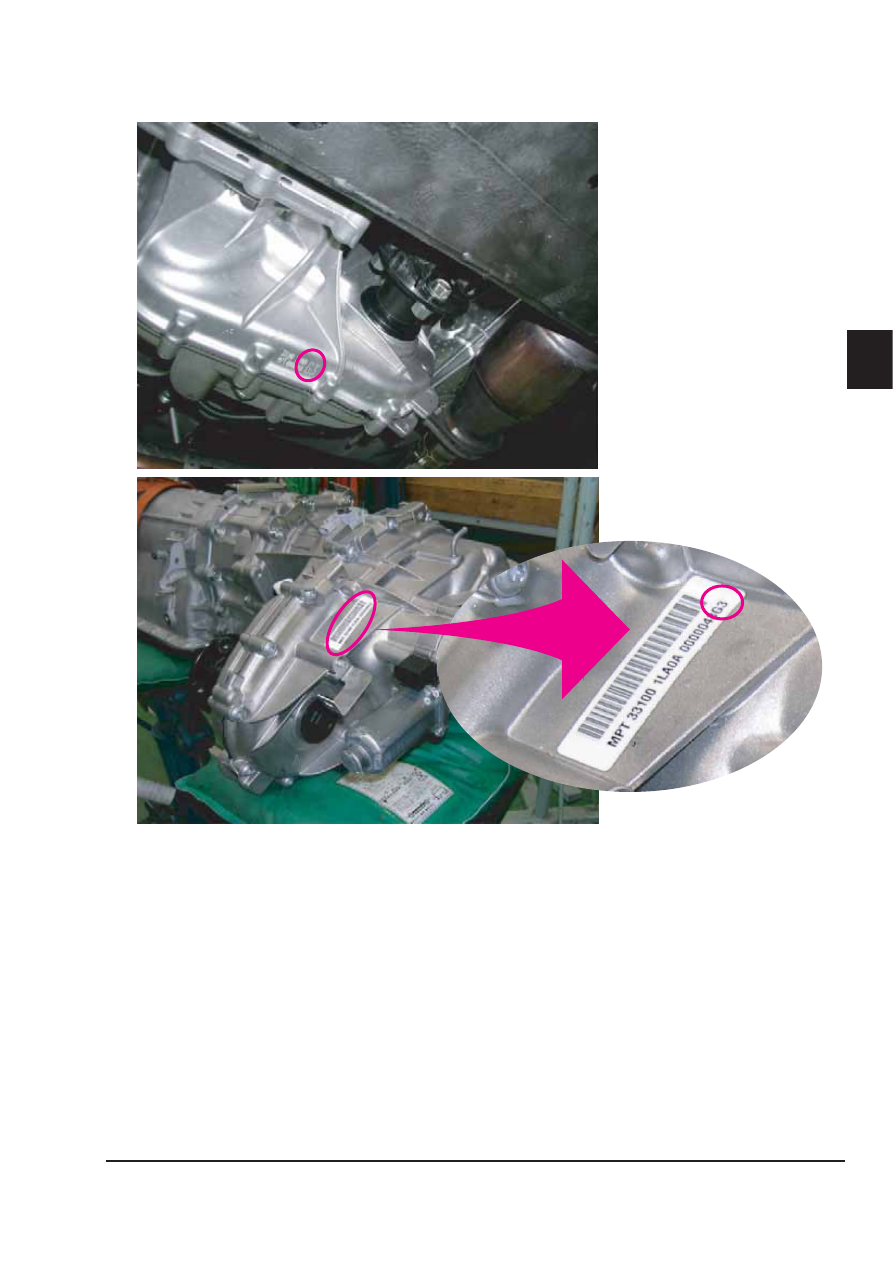

Параметр
