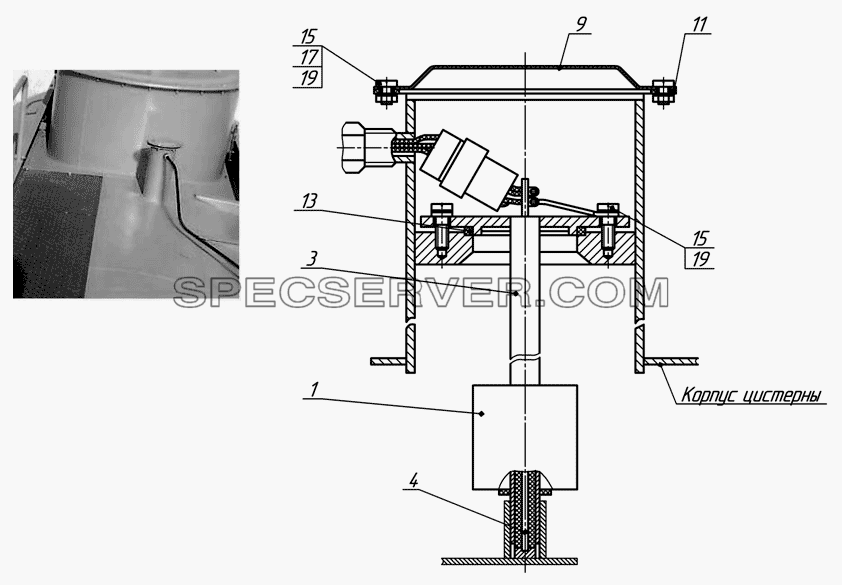

№		Номер детали	Наименование запчасти
-			Парафин
-		96742-3827010ЭЗ	Схема электрическая принципиальная
1		9674-3827240	Поплавок в сборе
3		96742-3827231	Направляющая в сборе
4		96742-3827270	Шнур
9		9674-3827501	Крышка
11		9674-3827502	Прокладка
13		9674-3827503	Прокладка
15		1/32762/01	Винт ТС с крестообразным шлицем М6-6gх16
17		1/58962/01	Гайка ЕМ6-6Н
19		1/05164/70	Шайба пружинная 6

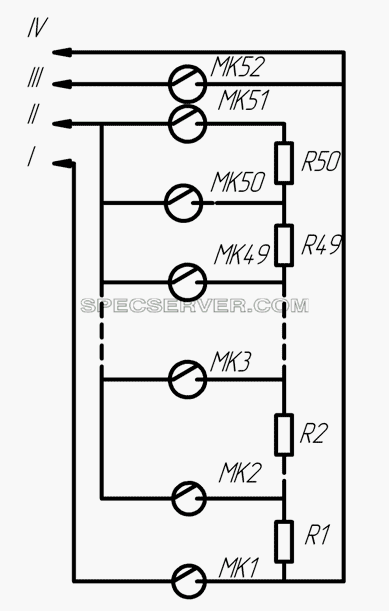

96742-3827010ЭЗ Датчик уровня жидкости. Схема электрическая принципиальная для НефАЗа-96742 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		R1-R50	Резистор
-		МК1-МК52	Контакт магнитоуправляемый герметизированный

96742-01-8000010-20 Установка технологического оборудования (с насосом) для НефАЗа-96742 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		ЗУ-1.021А	Заземляющее устройство РИВП453895006 ТУ
2		96742-01-1922010-20	Установка маслопроводов
4		96742-01-8000050-20	Установка сливо-наливного устройства
5		96742-01-8020010-03	Установка системы управления нижними клапанами
6		96931-8027010-03	Установка шкафа арматурного
12		АТЗ-7-5350-8027172	Скоба
16		Болт ТЕМ6-6g20	Болт ТЕМ6-6g20 (в комплекте ЗУ-1.021)
17		Гайка ЕМ6-6Н	Гайка ЕМ6-6Н (в комплекте ЗУ-1.021)
18		6	Шайба
20		1/04274/00	Заклепка 4х8

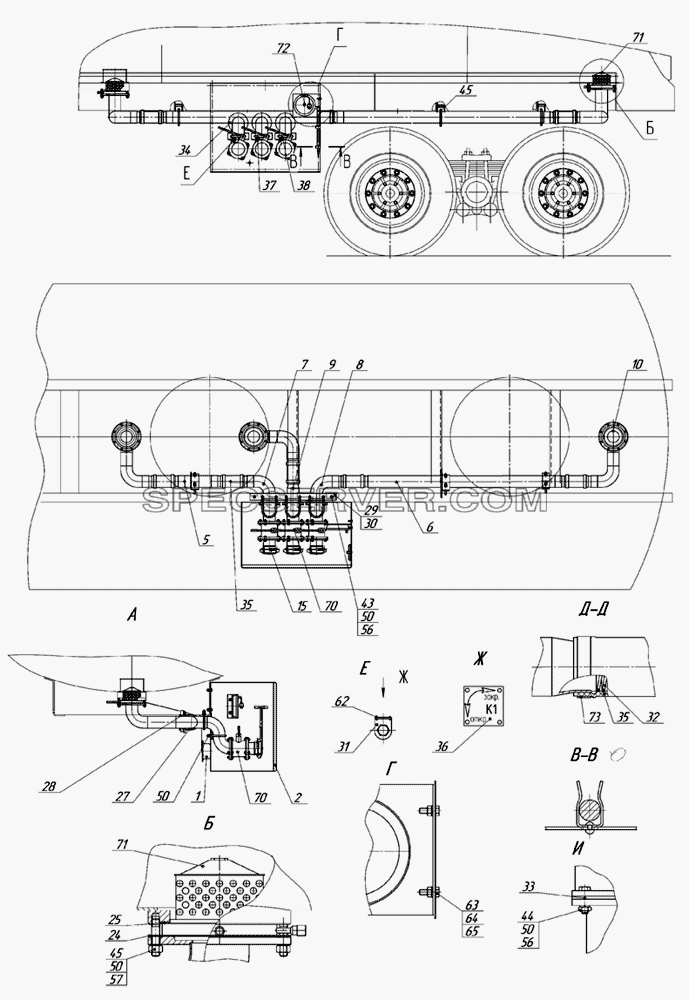

96742-8000050-20 Установка сливо-наливного устройства для НефАЗа-96742 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		Клей 88нп	Клей 88нп ТУ 38-105.540-85
1		96742-8020010-03	Установка системы управления нижними клапанами
2		96742-8027010-10	Установка шкафа арматурного
5		96742-8000070	Трубопровод
6		96742-8000080	Трубопровод
7		96742-8000085	Трубопровод левый
8		96742-8000100	Трубопровод правый
9		96742-8000130	Трубопровод
10		96742-80000140	Трубопровод
15		66061-8000250	Патрубок в сборе
24		66052-01-8000057-30	Прокладка
25		66052-01-8000058-30	Прокладка
27		96741-8000415	Хомут
28		96742-8000416	Прокладка
29		96931-8000345-06	Кронштейн
30		96931-8000346-06	Прокладка
31		66065-01-8000054-01	Стойка
32		96742-8000045	Пружина
33		96741-8000264	Прокладка
34		96741-8027012	Прокладка
35		8602-8000015-10	Рукав
36		66065-01-3903101	Табличка информационная
37		66065-01-3903102	Табличка информационная
38		66065-01-3903103	Табличка информационная
43		1/55404/21	Болт ТЕМ12-6gх30
44		1/58405/31	Болт ТЕМ16х1,5-6gх50
45		1/35301/21	Шпилька М12х1,25-6gх18х30
50		1/61015/11	Гайка М12х1,25-6Н
55		1/21641/11	Гайка М16х1,5-6Н
56		1/05170/70	Шайба пружинная 12
57		1/051737/73	Шайба пружинная 16
62		1/05315/01	Заклепка 3х8
63		Болт ТЕМ6-6gх20	Болт ТЕМ6-6gх20 (поступает в комплекте ЗУ)
64		Гайка ЕМ6-6Н	Гайка ЕМ6-6Н (в комплекте ЗУ-1.021)
65		6	Шайба пружинная
70		3004015044	Кран шаровый Л39370-080 DN 80 ТУ 26-07-601-2001
71		ДКП-90	Клапан донный пневматический ДКП-90
72		ЗУ-1.021А	Заземляющее устройство РИВП453895006 ТУ
73		АВА SS 2343/АISI 316	Скоба 86-91 АВА SS 2343/АISI 316

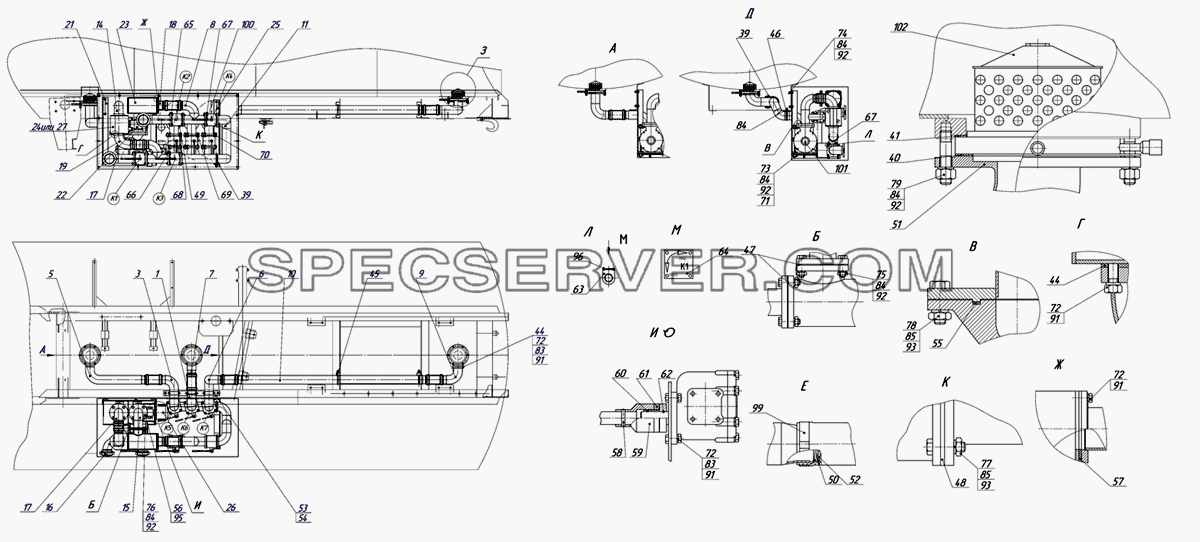

96742-01-8000050-20 Установка сливо-наливного устройства для НефАЗа-96742 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		Клей 88нп	Клей 88нп ТУ 38-105.540-85
1		96931-8000080-03	Трубопровод
3		96742-01-8000130-20	Трубопровод левый
5		96742-01-8000090-20	Трубопровод
6		96742-01-8000100-20	Трубопровод правый
7		96742-01-8000110-20	Трубопровод
8		96931-8000100-03	Тройник
9		96742-8000140	Трубопровод
10		96742-8000090-20	Трубопровод
11		96931-8000110-03	Коллектор
14		96931-8000130-03	Отвод
15		96931-8000140-03	Трубопровод
16		96931-8000220-03	Отвод в сборе
17		96931-8000150-03	Трубопровод
18		96931-8000160-03	Патрубок
19		96931-8000200-03	Отвод
21		96931-8000170-03	Кронштейн насоса
22		6606-8026200	Клапан предохранительный
23		96741-01-8029010	Фильтр
24		66065-8000300-15	Охладитель масла
25		96891-01-8000300	Кронштейн крепления трубопровода
26		ГМШ 32-3-Л-00	Гидромотор шестеренный левого вращения
27		66061-01-8000130	Отвод
39		66052-8000417	Прокладка
40		66052-01-8000057-30	Прокладка
41		66052-01-8000058-30	Прокладка
44		6606-8000203	Прокладка
45		96741-8000414	Прокладка
46		96741-8000415	Хомут
47		6606-8000124	Прокладка
48		96741-8000264	Прокладка
49		96741-8027012	Прокладка
50		8602-8000015-10	Рукав
51		96742-8000065	Отвод
52		96742-8000045	Пружина
53		96742-8000345-06	Кронштейн
54		96742-8000346-06	Прокладка
55		96741-01-8000052	Прокладка
56		96742-01-8000058	Пробка
57		96741-01-8000056	Прокладка
58		96741-01-8000058	Штифт
59		9676-8000413	Полу муфта
60		5511-4202062-20	Полумуфта
61		5511-4202064	Компенсатор
62		5511-4202081	Кольцо стопорное
63		66065-01-8000054-01	Стойка
64		66065-01-3903101	Табличка информационная
65		66065-01-3903102	Табличка информационная
66		66065-01-3903103	Табличка информационная
67		66065-01-3903104	Табличка информационная
68		66065-01-3903105	Табличка информационная
69		66065-01-3903106	Табличка информационная
70		66065-01-3903107	Табличка информационная
71		96741-01-8000055	Прокладка
72		1/13438/31	Болт ТЕМ10х1,25-6gх50
73		1/55404/21	Болт ТЕМ12-6gх30
74		1/55406/21	Болт М12х1,25-6gх40
75		1/55407/21	Болт ТЕМ12х1,25-6gх45
76		1/55408/21	Болт ТЕМ12х1,256gх50
77		1/58405/31	Болт ТЕМ16х1,5-6gх50
78		1/59811/21	Болт ТЕМ16х1,5-6gх60
79		1/35301/21	Шпилька М12х1,25-6gх18х30
83		1/21647/11	Гайка
84		1/61015/11	Гайка М12х1,25-6Н
85		1/21641/11	Гайка М16х1,5-6Н
91		1/05168/70	Шайба пружинная 8
92		1/05170/70	Шайба пружинная 12
93		1/05172/70	Шайба пружинная 16
95		006-009-19-2-2	Кольцо 006-009-19-2-2 ГОСТ 9833-73
96		1/05315/01	Заклепка 3х8
99		АВА SS 2343/АISI 316	Скоба 86-91 АВА SS 2343/АISI 316
100		3004015044	Кран шаровый Л39370-080 DN 80 ТУ 26-07-601-2001
101		3004031001	Насос самовсасывающий 1СВН-80А-Л-У2 ТУ26-06-1551-89
102		ДКП-90	Клапан донный пневматический ДКП-90

96742-01-8020010-03 Установка системы управления нижними клапанами для НефАЗа-96742 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		96742-8020060	Крышка
2		96741-8020050-20	Корпус
3		53205-3506436	Трубопровод ( ?8 мм) взамен поз.11
4		53205-3506410	Трубопровод ( ?8 мм) взамен поз.12
5		53205-3506156	Трубопровод ( ?8 мм) взамен поз.13
6		53205-3506180	Трубопровод ( ?8 мм) взамен поз.14
7		53205-3506050	Трубопровод ( ?8 мм) взамен поз.15
8		53205-3506040	Трубопровод ( ?8 мм) взамен поз.16
11		96742-01-8020011-03	Трубка ТRN 6/4-NХ L=4360 мм
12		96742-01-8020012-03	Трубка ТRN 6/4-NХ L=4100 мм
13		96742-01-8020013-03	Трубка ТRN 6/4-NХ L=1560 мм
14		96742-01-8020014-03	Трубка ТRN 6/4-NХ L=1820 мм
15		96742-01-8020015-03	Трубка ТRN 6/4-NХ L=500 мм
16		96742-01-8020016-03	Трубка ТRN 6/4-NХ L=300 мм
17		96741-8020011	Втулка
18		5320-3724680	Хомут
19		96741-8020012	Прокладка
20		96741-3506521	Кольцо уплотнительное
21		864822	Угольник ввертной
22		864892	Тройник ввертный
23		96741-3506527	Кольцо уплотнительное
24		96893-04-8020034	Переходник
25		96741-3506547	Скоба
26		8560-3506290	Штуцер проходной
30		1/09021/21	Болт
31		1/60443/21	Болт ТЕМ8-6gх55
32		1/59705/21	Болт ТЕМ10х 1,25-6gх20
34		1/61008/11	Гайка М8
35		1/21647/11	Гайка
37		1/05166/70	Шайба пружинная 8
38		1/05168/70	Шайба пружинная 8
40		3003033003	Клапан электромагнитный КЭМ 07-03 ТУ 3742-001-40650966-01
41		D 6500 6-02-S 1/8	Фитинг угловой D 6500 6-02-S 1/8 “Саmоzzi”
42		D 6420 6-02-S	Тройник "Саmоzzi" взамен поз.25
43		4,7-300	Гибкая стяжка взамен поз.27
44		100-35150110	Клапан защитный одинарный с обратным потоком
