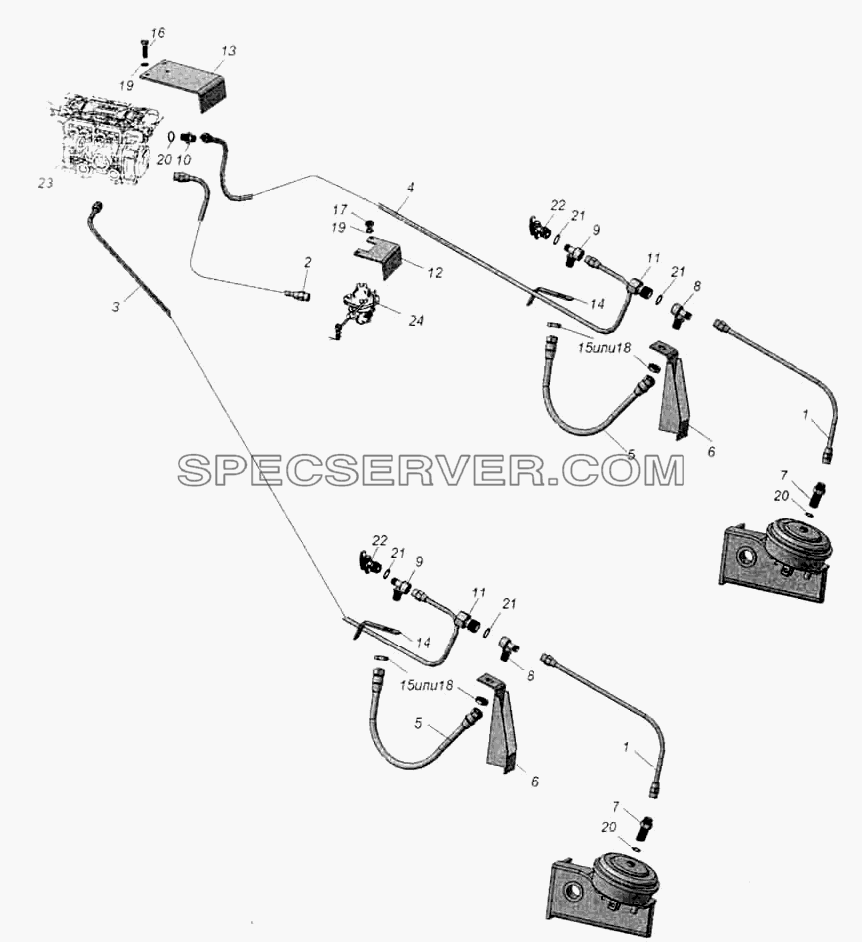

№		Номер детали	Наименование запчасти
1		9509-3506300-01	Трубка к тормозной камере
2		9509-3506200	Трубка от регулятора тормозных сил к клапану АБС
3		9509-3506280	Трубка от клапана АБС задняя
4		9509-3506280-01	Трубка от клапана АБС задняя
5		96741-3506060	Шланг
6		9509-2410028	Держатель
7		96741-3506231	Переходник
8		96741-3522222	Тройник
9		96741-3506091	Тройник
10		9674-3522169	Штуцер
11		9674-3506394	Пробка
12		9509-2822012	Кронштейн регулятора тормозных сил
13		9509-2822012-02	Кронштейн клапана АБС
14		9509-3500043	Кронштейн
15		96741-3506088	Гайка
16		1/60434/21	Болт
18		1/07267/21	Гайка ЕМ20х1,5-6Н
20		1/02570/60	Прокладка
21		1/02634/60	Прокладка 22х28х1,5
22		100-3515310	Клапан контрольного вывода
23		400 5000 400	Клапан АБС с блоком управления "Vаriо соmрасt"
24		100-3533010-10	Регулятор тормозных сил

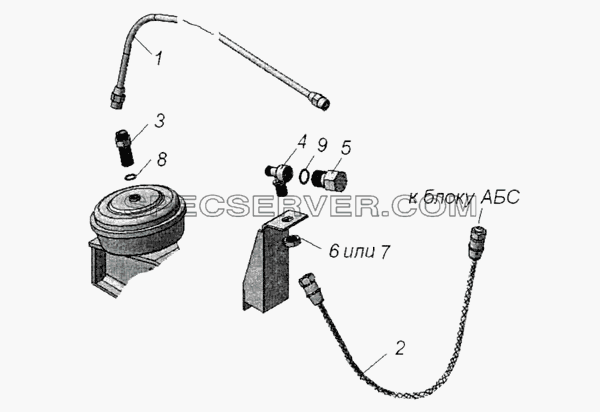

Привод пневматических тормозов (продолжение 5) для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9509-3506300-01	Трубка к тормозной камере
2		8602-3506060	Шланг
3		96741-3506231	Переходник
4		96741-3522222	Тройник
5		9674-3506394	Пробка
6		96741-3506088	Гайка
7		1/07267/21	Гайка ЕМ20х1,5-6Н
8		1/02570/60	Прокладка
9		1/02634/60	Прокладка 22х28х1,5

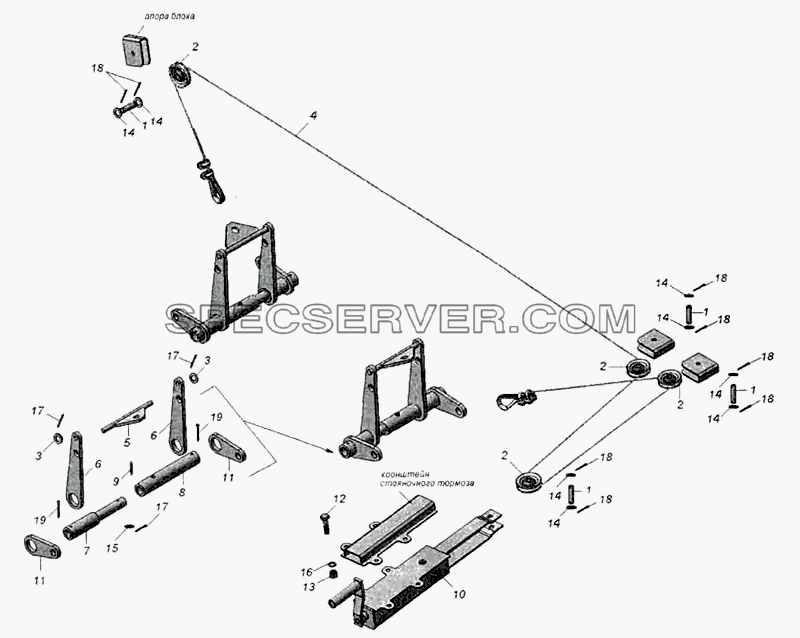

Установка привода стояночного тормоза для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5511-3105063	Ось
2		5511-3105235-10	Блок
3		870456-П15	Шайба плоская 16,2
4		93341-3508181	Трос в сборе
5		9509-3508155	Уравнитель
6		9509-3508212	Рычаг
7		9509-3508214-031	Вал
8		9509-3508214-032	Втулка
9		9509-3508215	Палец
10		9674-3508110-01	Привод передний
11		96741-3508213-031	Рычаг
12		1/13069/21	Болт ТЕМ10х1,25-6gх30
13		1/21647/11	Гайка
14		1/05201/01	Шайба плоская 14х26
16		1/95168/70	Шайба пружинная 10
17		1/07963/01	Шплинт 3х15
18		1/07336/01	Шплинт 2,7х25
19		1/07979/01	Шплинт 6х60

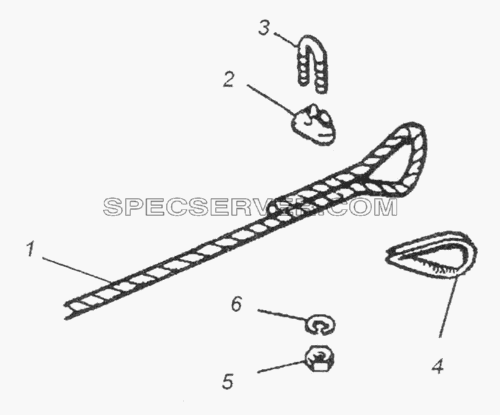

Трос в сборе 93341-3508181 для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		93341-3508182	Трос
2		9674-3508179	Колодка
3		9674-3508180	Скоба
4		9674-3508183	Ковш

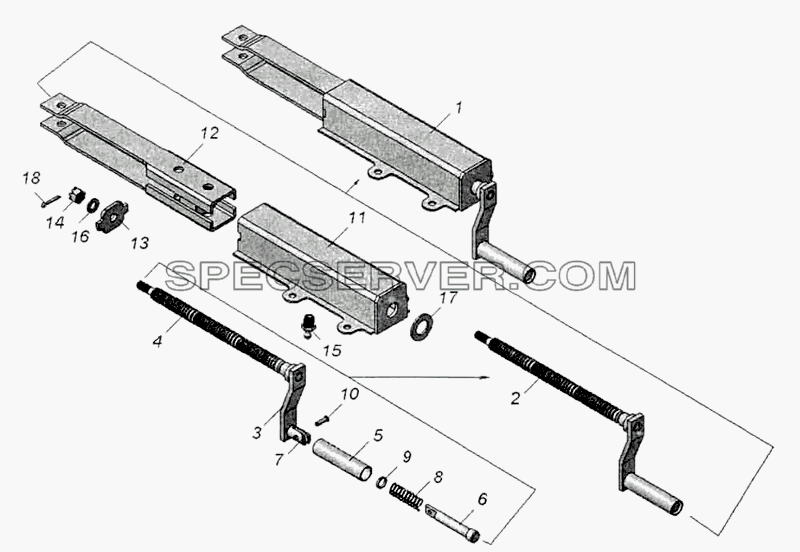

Привод передний для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9674-3508110-01	Привод передний
2		9674-3508116	Винт
3		9674-3508024	Рукоятка
4		9674-35.08118	Винт
5		9674-3508164	Ручка
6		9674-3508166	Стержень
7		9674-3508167	Вилка
8		9674-3508169	Пружина
9		9674-3508170	Шайба
10		1/05343/00	Заклепка 5х20
11		9674-3508120	Корпус передний
12		9674-3508138	Гайка привода
13		9674-3508172	Крышка
14		1/61062/11	Гайка Ек2М12х1,25-6Н
15		864006-П	Масленка кг 1/8
16		1/05200/01	Шайба
17		1/05204/01	Шайба плоская 20х35
18		1/07346/01	Шплинт разводной 3х30

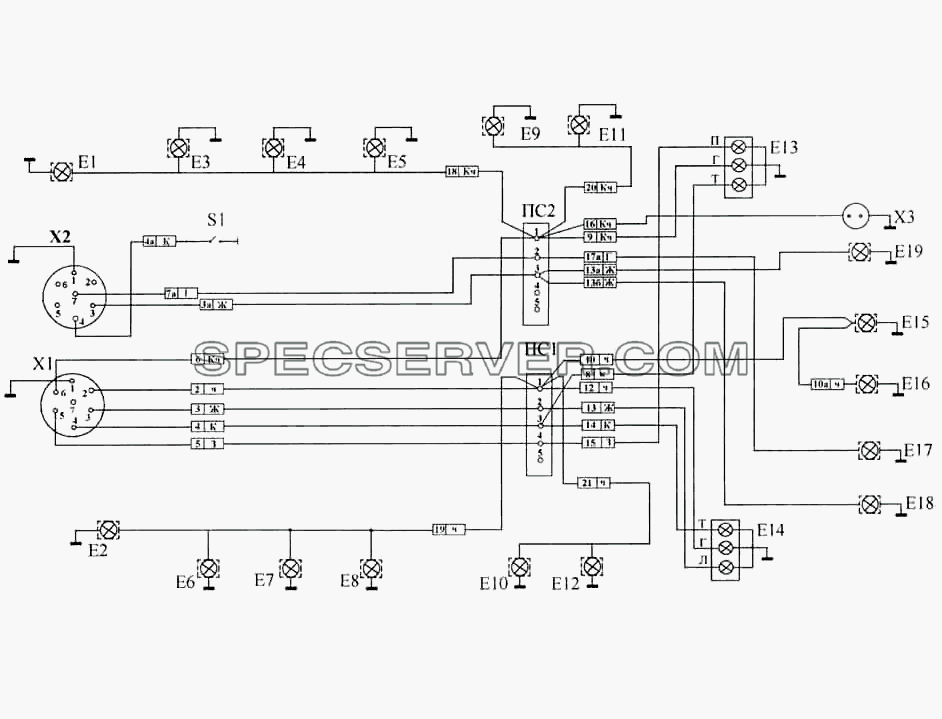

Схема электрическая для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		S1	Выключатель концевой ВК200У2 или ВКН-4
-		Е1	Фонарь передний 16.3712
-		Е11	Фонарь номерного знака ФП134-Б
-		Е12	Фонарь номерного знака ФП134-Б
-		Е13	Фонарь заднего хода 211.3711
-		Е14	Фонарь задний противотуманный 241.3716
-		Е15, Е16	Фонарь контурный задний 381.3731
-		Е17	Фонарь контурный задний 381.3831
-		Е18	Фонарь контурный задний 381.3831
-		Е19	Фонарь заднего хода 211.3711
-		Е2	Фонарь передний 16.3712
-		Е3	Фонарь боковой габаритный 431.3731010 (маркерный)
-		Е4	Фонарь боковой габаритный 431.3731010 (маркерный)
-		Е5	Фонарь боковой габаритный 431.3731010 (маркерный)
-		Е6	Фонарь боковой габаритный 431.3731010 (маркерный)
-		Е7	Фонарь боковой габаритный 431.3731010 (маркерный)
-		Е8	Фонарь боковой габаритный 431.3731010 (маркерный)
-		Е9	Фонарь задний ФШ33-АБ
-		Х1	Вилка ПС325
-		Х2	Вилка ПС326
-		Х3	Розетка переносной лампы ПС400
