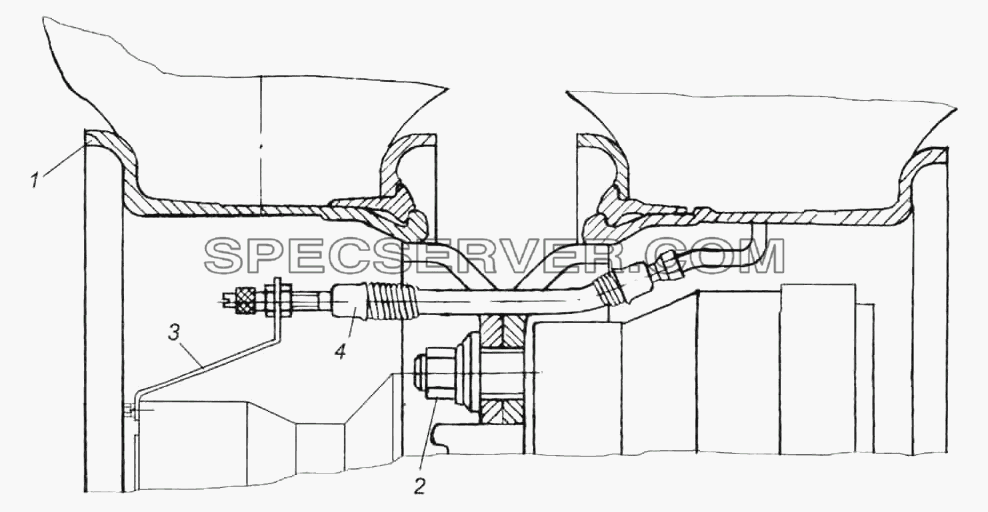

№		Номер детали	Наименование запчасти
-		9509-3101011	Колесо с шиной
2		9693-3000012	Гайка крепления колес
3		9693-3101049	Кронштейн
4		11-3116010-02	Удлинитель вентиля

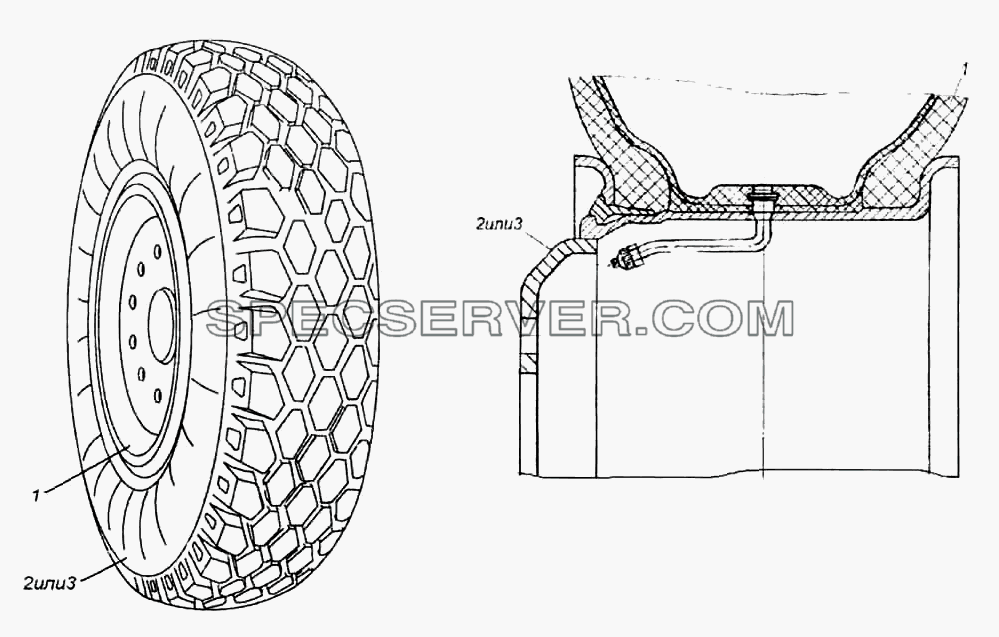

Колесо с шиной 9509-3101011 для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		12,00 R20	Шина в сборе ГОСТ 5513-97
2		8,5-20	Колесо дисковое с кольцами доп. замена на поз.3
3		9,0-20	Колесо дисковое с кольцами взамен поз. 2

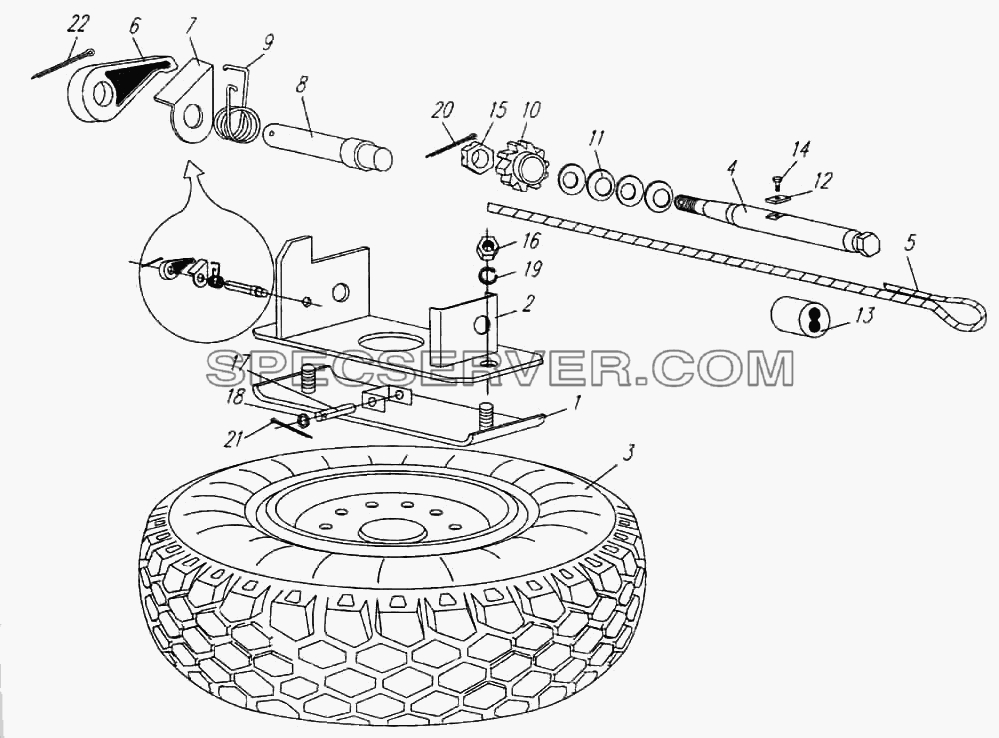

Установка запасного колеса для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9693-3105010	Держатель запасного колеса
2		9509-3105230	Держатель запасного колеса
3		9509-3101011	Колесо с шиной
4		9509-3105840	Вал ворота
5		9674-3105862	Канат установки запасного колеса
6		5410-3105885	Защелка ворота держателя
7		54112-3105896	Упор
8		5410-3105897	Ось защелки ворота держателя запасного колеса
9		5410-3105899	Пружина защелки ворота держателя запасного колеса
10		5410-3105903	Храповик ворота держателя запасного колеса
11		5410-3105907	Пружина тарельчатая ворота держателя запасного колеса
12		5320-3925229	Планка троса лебедки держателя запасного колеса
13		9674-3925231	Втулка обжимная троса лебедки держателя запасного колеса
15		853514-П29	Гайка ЕкМ24х1,5-6Н
16		1/21643/11	Гайка ЕМ20х1,5-6Н
17		260087	Палец 12х35 ОСТ37.001.163-75
18		1/05200/01	Шайба
20		1/07350/01	Шплинт разводной 5х50
21		1/07969/01	Шплинт разводной 4х25
22		1/07972/01	Шплинт 5х30

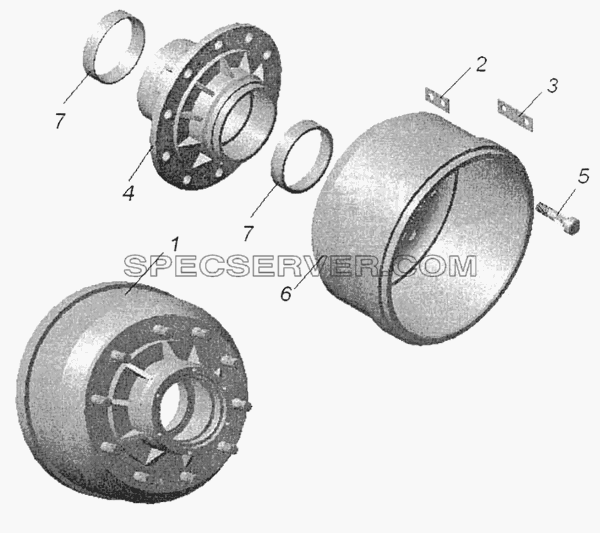

Ступица с тормозным барабаном 9693-3104010 для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9693-3104010	Ступица с тормозным барабаном в сборе
2		9693-3103074	Груз балансировочный
3		9693-3103075	Груз балансировочный
4		9693-3104015	Ступица
5		9693-3104030	Болт
6		9693-3501070	Барабан тормоза
7		7718АК	Подшипник конический

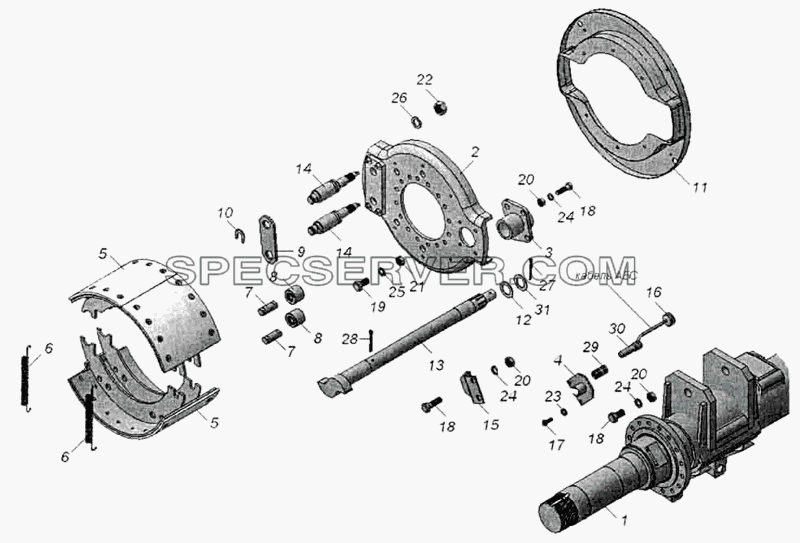

Ось ступицами и тормозами для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		9509-2410011	Балка оси
-		9693-3502110	Кулак разжимной правый
1		9509-2410010	Балка оси
2		9693-3502012	Суппорт тормоза в сборе
3		9693-3502128	Опора разжимного кулака
4		9693-3502300	Держатель датчика
5		9693-3501090	Колодка с накладками в сборе
6		5320-3501035	Пружина
7		9693-3501107	Ось ролика колодки тормоза
8		9693-3501109	Ролик колодки
9		9693-3501133	Накладка осей колодок
10		9693-3501134	Чека оси колодок
11		9693-3502030	Щиток заднего тормоза
12		96741-3501108	Шайба
13		9693-3502111	Кулак разжимной левый
14		9693-3501132	Ось колодки
15		9693-3502120	Ограничитель
16		96741-3502302-01	Кольцо
18		1/42747/31	Болт самоконтрящий М12х1,25-6gх40
19		1/14083/21	Болт ТЕМ14х1,5-6gх35
20		1/61015/11	Гайка М12х1,25-6Н
21		1/21640/11	Гайка М14х1,5-6Н
22		1/21643/21	Гайка ЕМ20х1,5-6Н
24		1/05170/77	Шайба пружинная 12
25		1/05171/77	Шайба пружинная 14
26		1/05174/77	Шайба пружинная 20
27		1/07983/01	Шплинт разводной 6х40
28		1/07985/01	Шплинт разводной 6х50
29		8997605104	Втулка
30		4410328080	Датчик АБС+ SО
31		96741-3501110	Шайба

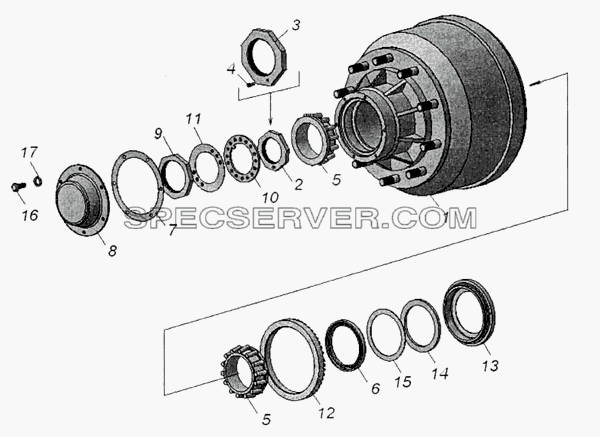

Ось ступицами и тормозами (продолжение 1) для НефАЗа-9509 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		9906-003502070	Ступица с тормозным барабаном
1		9693-3104010	Ступица с тормозным барабаном в сборе
2		9693-3104076	Гайка подшипника
3		9693-3104077	Гайка подшипника
4		853758	Штифт
5		7718АК	Подшипник конический
6		864117	Манжета 115х145
7		9693-2410004	Прокладка
8		9693-3104016	Крышка
9		9693-3104078	Контргайка
10		9693-3104079	Шайба замковая
11		9693-3104082	Шайба стопорная
12		9693-3502113	Ротор
13		9693-3502115	Корпус
14		9693-3502117	Сальник
15		9693-3502119	Кольцо
16		1/60431/21	Болт ТЕМ8-6gх14
17		1/05166/77	Шайба пружинная 8
