Запчасти: 9334-0000020-10 Полуприцеп бортовой в сборе для НефАЗа-9334-20-10

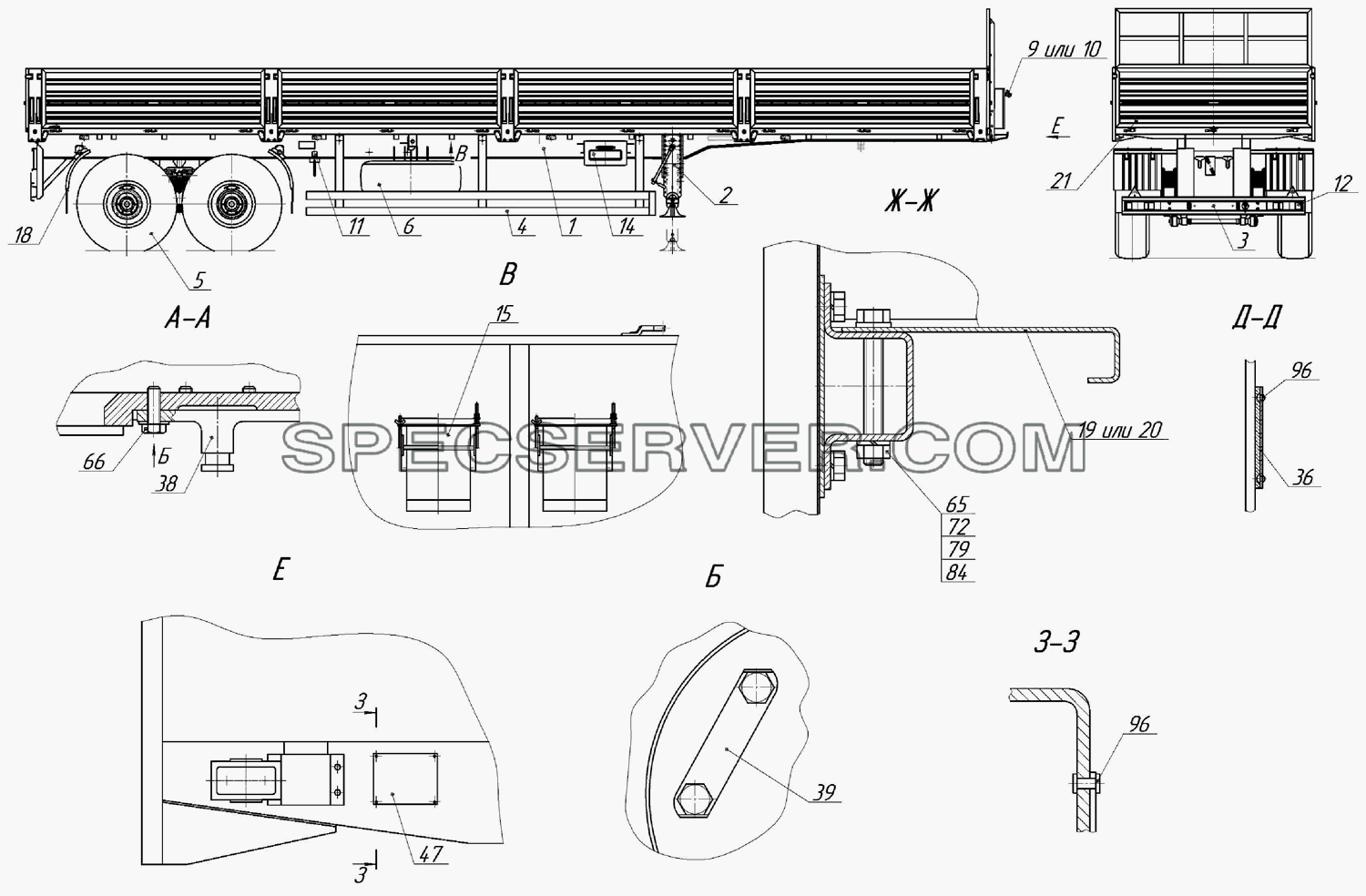

9334-0000020-10 Полуприцеп бортовой в сборе для НефАЗа-9334-20-10 (список запасных частей)

9334-0000020-10 Полуприцеп бортовой в сборе для НефАЗа-9334-20-10 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9334-8500020-10 Платформа
2 9334-2720001-10 Установка ОСУ
3 9334-08-2804010 Установка бампера
4 9334-08-2801510 Установка боковой защиты
5 9334-2822001-10 Установка тележки
6 9334-3105000-10 Установка запасного колеса
9 9334-04-3500001-01 Привод пневматических тормозов
10 9334-04-3500001-02 Привод пневматических тормозов
11 9334-08-3508001 Установка привода стояночного тормоза
12 9334-01-3700010 Монтаж электрооборудования
14 9334-3919000 Установка ящика ЗИП
15 9334-3926010 Установка противооткатных упоров
18 9334-8511001-10 Установка брызговиков
19 9334-04-8500040 Кронштейн передний
20 9334-04-8500045 Кронштейн передний
21 9334-3700210 Установка светоотражающей маркировки
36 9334-3500021-01 Табличка регулятора тормозных сил
38 9674-2704042 Шкворень
39 9674-2704044 Пластина стопорная
47 93344-0000841 Табличка заводская
65 1/59716/21 Болт М10х1,25-6gх90
66 1/12559/21 Болт ТЕМ14х1,5-6х40
72 1/21647/11 Гайка
79 1/26468/01 Шайба плоская 8х25х2
84 1/05168/70 Шайба пружинная 8
96 1/28388/90 Заклепка односторонняя 3х6
Запчасти: 9334-0000020-11 Полуприцеп бортовой в сборе для НефАЗа-9334-20-10

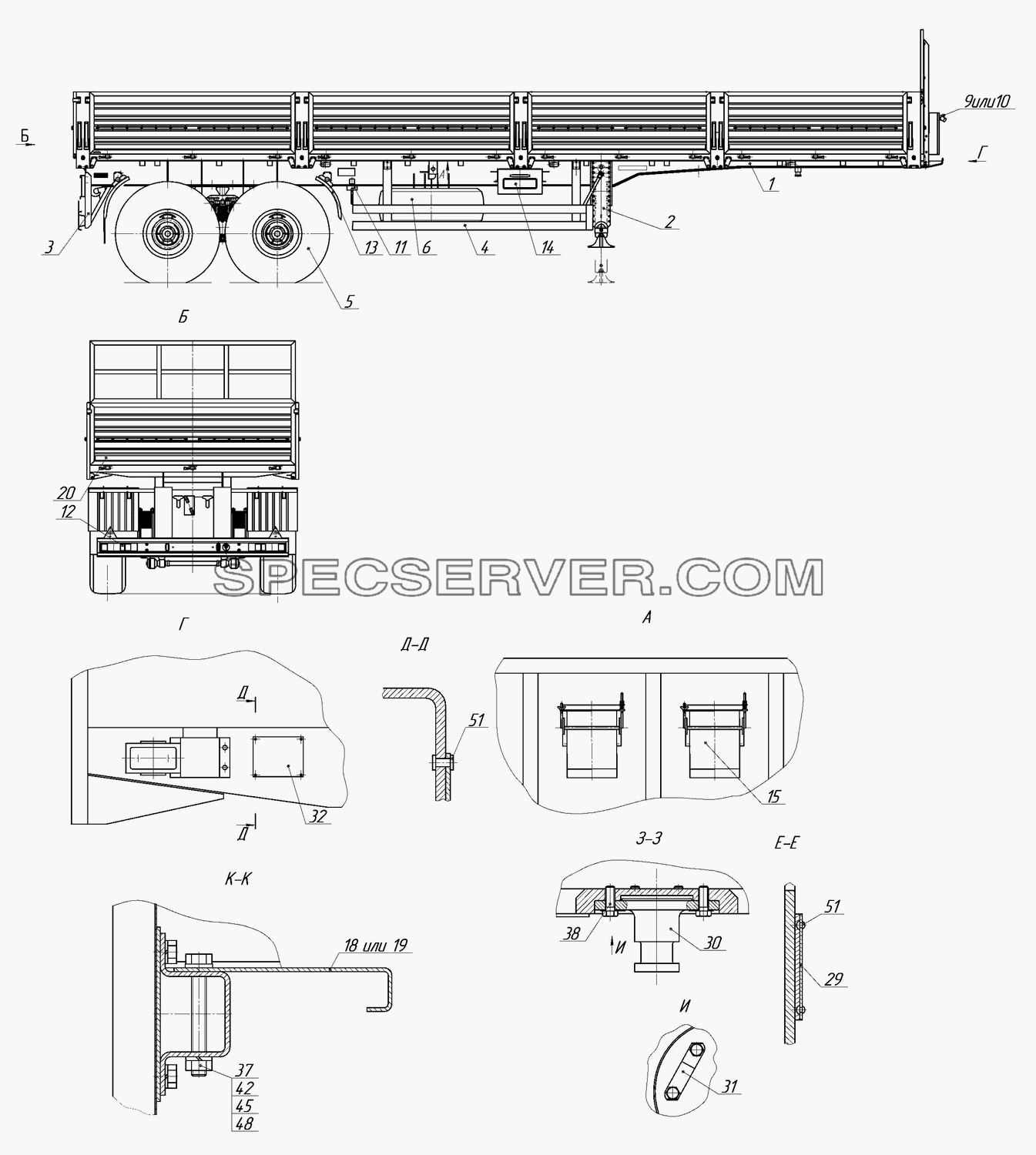

9334-0000020-11 Полуприцеп бортовой в сборе для НефАЗа-9334-20-10 (список запасных частей)

9334-0000020-11 Полуприцеп бортовой в сборе для НефАЗа-9334-20-10 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9334-8500020-11 Платформа
2 9334-2720001-10 Установка ОСУ
3 9334-08-2804010 Установка бампера
4 9334-09-2801510 Установка боковой защиты
5 9334-2822001-10 Установка тележки
6 9334-3105000-10 Установка запасного колеса
9 9334-3500001-01 Привод пневматических тормозов
10 9334-3500001-02 Привод пневматических тормозов
11 9334-3508001 Установка привода стояночного тормоза
12 9334-3700010 Монтаж электрооборудования
13 9334-8511001-10 Установка брызговиков
14 9334-3919000 Установка ящика ЗИП
15 9334-3926010 Установка противооткатных упоров
18 9334-04-8500040 Кронштейн передний
19 9334-04-8500045 Кронштейн передний
20 9334-3700230 Установка светоотражающей маркировки
29 9334-3500021-01 Табличка регулятора тормозных сил
30 9674-2704042 Шкворень
31 9674-2704044 Пластина стопорная
32 93344-0000841 Табличка заводская
37 1/59716/21 Болт М10х1,25-6gх90
38 1/12559/21 Болт ТЕМ14х1,5-6х40
42 1/21647/11 Гайка
45 1/26468/01 Шайба плоская 8х25х2
48 1/05168/70 Шайба пружинная 8
51 1/28388/90 Заклепка односторонняя 3х6
Запчасти: 9334-0000020-16 Полуприцеп бортовой в сборе для НефАЗа-9334-20-10

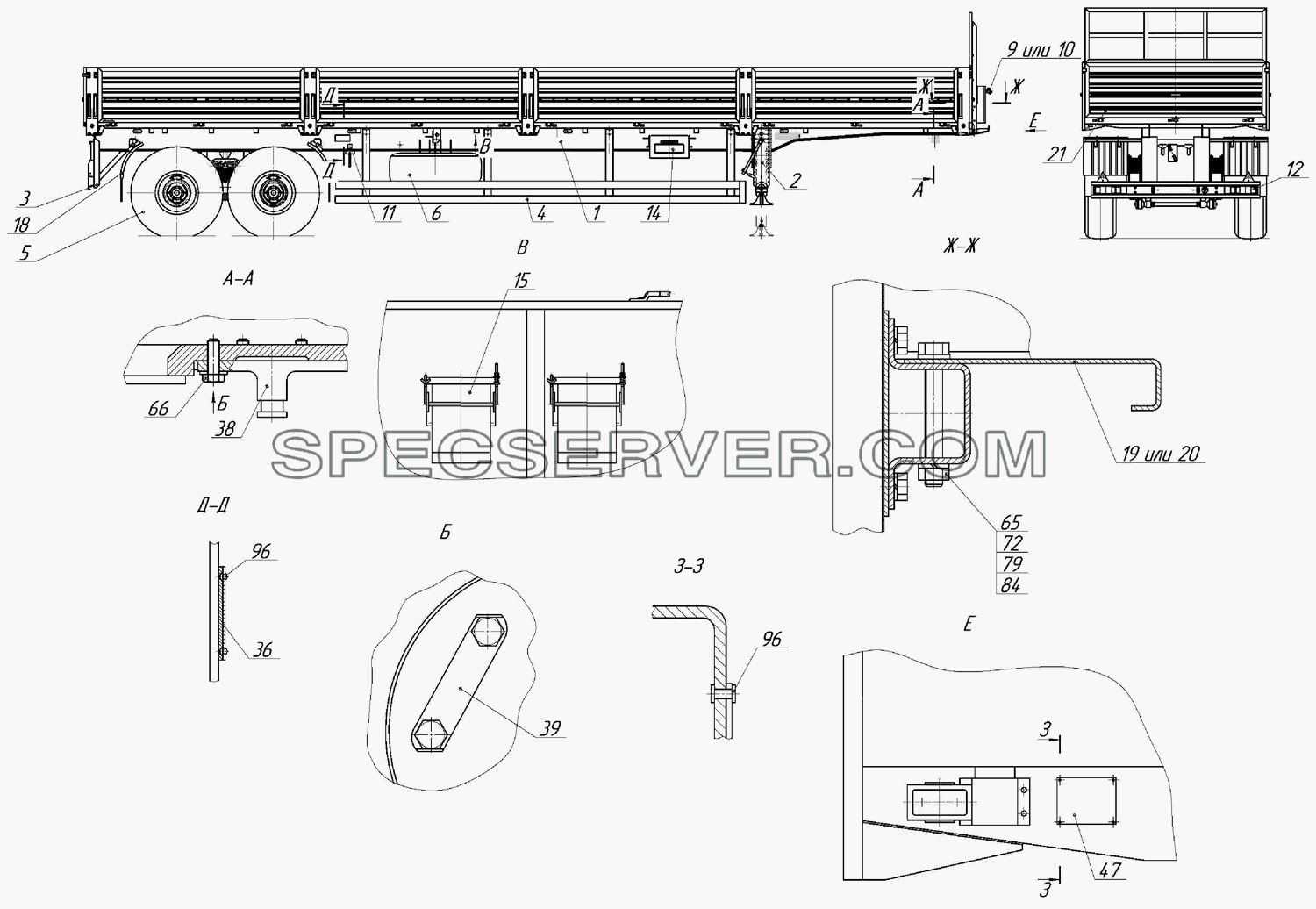

9334-0000020-16 Полуприцеп бортовой в сборе для НефАЗа-9334-20-10 (список запасных частей)

9334-0000020-16 Полуприцеп бортовой в сборе для НефАЗа-9334-20-10 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9334-8500020-16 Платформа
2 9334-2720001-10 Установка ОСУ
3 9334-08-2804010 Установка бампера
4 9334-16-2801510 Установка боковой защиты
5 9334-2822001-10 Установка тележки
6 9334-3105000-10 Установка запасного колеса
9 9334-04-3500001-01 Привод пневматических тормозов
10 9334-04-3500001-02 Привод пневматических тормозов
11 9334-08-3508001 Установка привода стояночного тормоза
12 9334-01-3700010 Монтаж электрооборудования
14 9334-3919000 Установка ящика ЗИП
15 9334-3926010 Установка противооткатных упоров
18 9334-8511001-10 Установка брызговиков
19 9334-04-8500045 Кронштейн передний
20 9334-04-8500040 Кронштейн передний
21 9334-3700210 Установка светоотражающей маркировки
36 9334-3500021-01 Табличка регулятора тормозных сил
38 9674-2704042 Шкворень
39 9674-2704044 Пластина стопорная
47 93344-0000841 Табличка заводская
65 1/59716/21 Болт М10х1,25-6gх90
66 1/12559/21 Болт ТЕМ14х1,5-6х40
72 1/21647/11 Гайка
79 1/26468/01 Шайба плоская 8х25х2
84 1/05168/70 Шайба пружинная 8
96 1/28388/90 Заклепка односторонняя 3х6
Запчасти: 9334-0000020-17 Полуприцеп бортовой в сборе для НефАЗа-9334-20-10

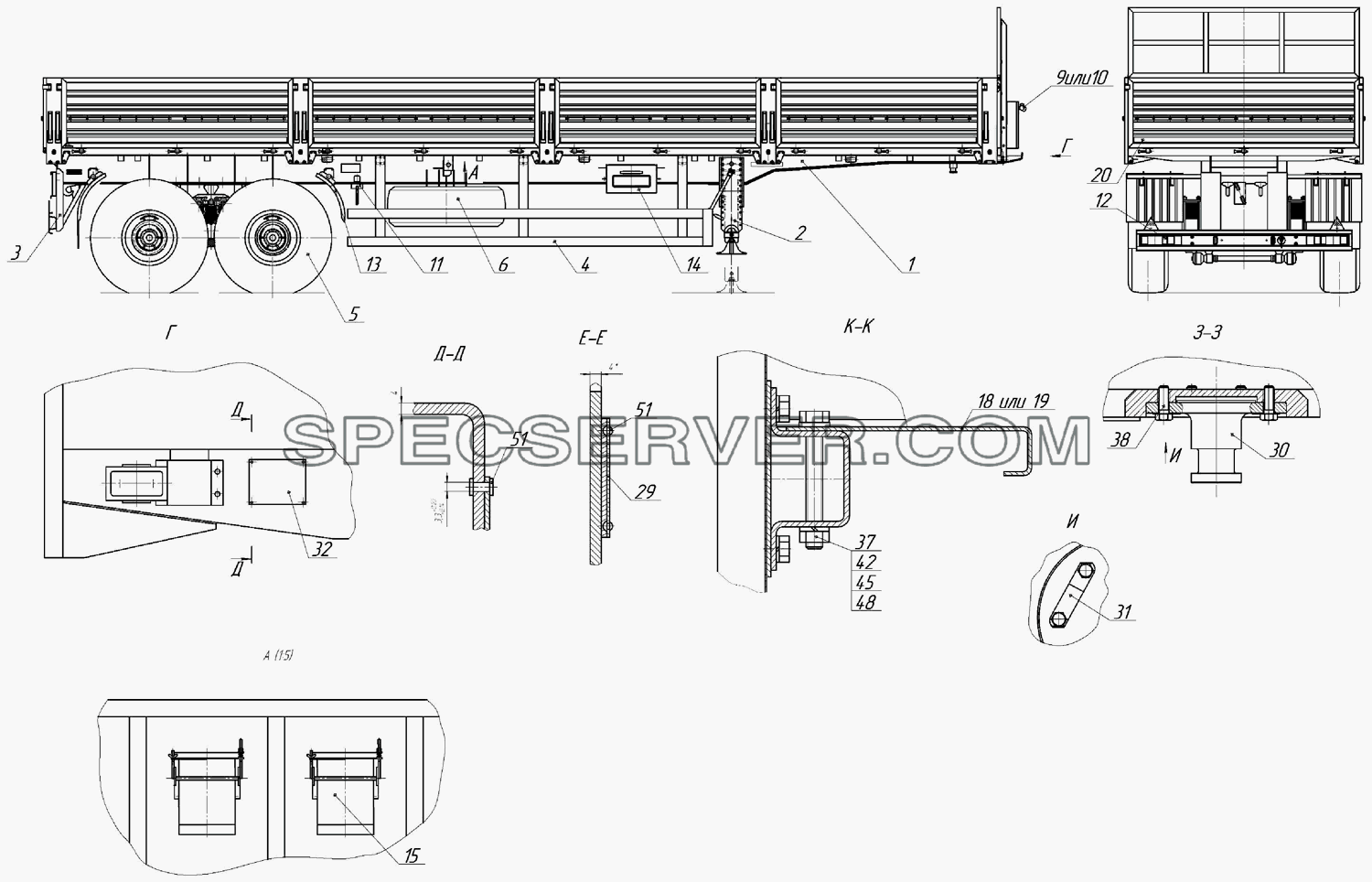

9334-0000020-17 Полуприцеп бортовой в сборе для НефАЗа-9334-20-10 (список запасных частей)

9334-0000020-17 Полуприцеп бортовой в сборе для НефАЗа-9334-20-10 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9334-8500020-17 Платформа
2 9334-2720001-10 Установка ОСУ
3 9334-08-2804010 Установка бампера
4 9334-17-2801510 Установка боковой защиты
5 9334-2822001-10 Установка тележки
6 9334-3105000-10 Установка запасного колеса
9 9334-3500001-01 Привод пневматических тормозов
10 9334-3500001-02 Привод пневматических тормозов
11 9334-3508001 Установка привода стояночного тормоза
12 9334-3700010 Монтаж электрооборудования
13 9334-8511001-10 Установка брызговиков
14 9334-3919000 Установка ящика ЗИП
15 9334-3926010 Установка противооткатных упоров
18 9334-04-8500040 Кронштейн передний
19 9334-04-8500045 Кронштейн передний
20 9334-3700230 Установка светоотражающей маркировки
29 9334-3500021-01 Табличка регулятора тормозных сил
30 9674-2704042 Шкворень
31 9674-2704044 Пластина стопорная
32 93344-0000841 Табличка заводская
37 1/59716/21 Болт М10х1,25-6gх90
38 1/12559/21 Болт ТЕМ14х1,5-6х40
42 1/21647/11 Гайка
45 1/26468/01 Шайба плоская 8х25х2
48 1/05168/70 Шайба пружинная 8
51 1/28388/90 Заклепка односторонняя 3х6

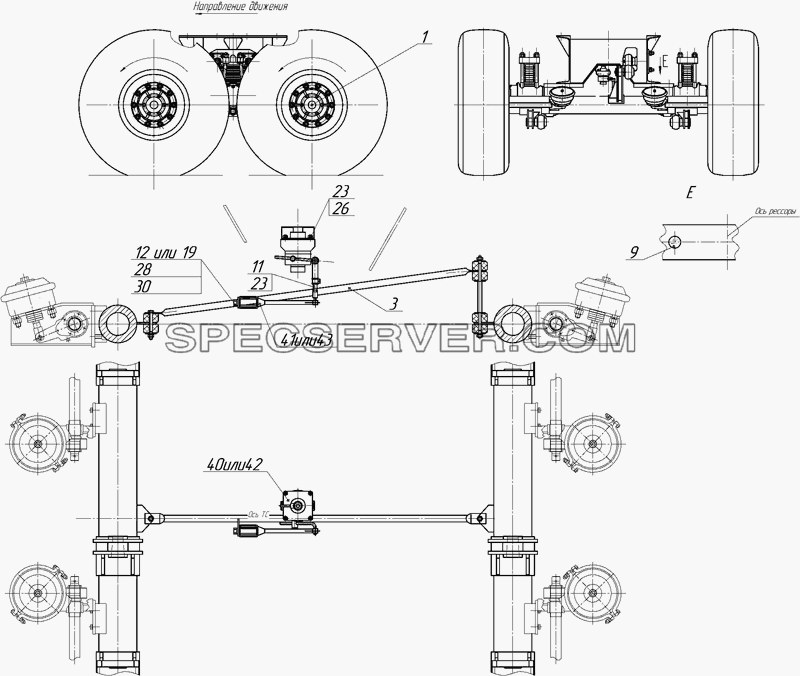

9334-08-0001120-05 Тележка подкатная для НефАЗа-9334-20-10 (список запасных частей)

9334-08-0001120-05 Тележка подкатная для НефАЗа-9334-20-10 (список запасных частей)

9334-08-0001120-05 Тележка подкатная для НефАЗа-9334-20-10 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9334-08-2822010 Тележка
3 9334-08-3533210 Установка штанги РТС
9 96741-2822007 Аппликация
11 96741-3533033 Штанга
12 96741-3522228 Болт
23 1/61008/11 Гайка М8
26 1/05166/77 Шайба пружинная 8
28 1/05170/77 Шайба пружинная 12
30 1/05200/01 Шайба
40 100-3533010 Регулятор тормозных сил в сборе
41 100-3533110 Элемент упругий в сборе
9334-08-2410002, 9334-08-2410003 Ось со ступицами и тормозами для НефАЗа-9334-20-10 (список запасных частей)

9334-08-2410002, 9334-08-2410003 Ось со ступицами и тормозами для НефАЗа-9334-20-10 (список запасных частей)

9334-08-2410002, 9334-08-2410003 Ось со ступицами и тормозами для НефАЗа-9334-20-10 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- WАВСО Смазка
1 9334-08-2410010 Балка оси передняя
2 9334-08-2410011 Балка оси задняя
4 43114-3103006-12 Ступица с тормозным барабаном, ротором
5 43114-3103007-12 Ступица с тормозным барабаном, ротором
7 9334-08-3104076 Гайка подшипника
9 53212-3501090 Колодка с накладками в сборе
11 5320-3501136 Рычаг регулировочный
12 9334-08-3502012-01 Суппорт тормоза в сборе
13 9334-08-3502013-01 Суппорт тормоза в сборе
15 9693-3502128 Опора разжимного кулака
18 9334-08-3502120 Кронштейн правый
19 9334-08-3502121 Кронштейн левый
21 9334-08-3502130 Держатель рычага с втулкой
23 9334-08-3502310 Держатель датчика
26 9334-08-3508210 Рычаг в сборе
27 9334-08-3508211 Рычаг в сборе
29 9334-08-3508220 Уравнитель
31 9334-08-2410004 Прокладка
33 96741-3104016 Крышка
35 9334-08-3104078 Контргайка
36 9334-08-3104079 Шайба замковая
38 9334-08-3104082 Шайба стопорная
41 96741-3501031 Заглушка
42 5320-3501035 Пружина
44 5320-3501107 Ось ролика
45 96741-3501107 Ось ролика
48 96741-3501108 Шайба
49 9334-08-3501108 Шайба
51 5320-3501109-10 Ролик колодки
52 96741-3501109 Ролик колодки тормоза
54 96741-3501110 Шайба
57 53212-3501132 Ось колодки
58 96741-3501132 Ось колодки
61 5320-3501133 Накладка осей колодки
62 96741-3501133 Накладка осей колодок
64 5320-3501134 Чека оси колодок
65 96741-3501134 Чека оси колодки
68 9334-08-3502030 Щиток заднего тормоза
71 9693-3502110 Кулак разжимной правый
72 9693-3502111 Кулак разжимной левый
74 9334-08-3502119 Кольцо защитное
78 9334-08-3502150 Винт
82 9334-08-3502321 Кольцо разрезное
83 9334-08-3502322 Фиксатор специальный
87 9674-3508161 Пружина
91 1/60431/21 Болт ТЕМ8-6gх14
92 1/55403/21 Болт М12х1,25-6gх25
94 1/55408/21 Болт ТЕМ12х1,256gх50
95 853048 Болт М14х1,5-6gх30
97 1/42747/31 Болт самоконтрящий М12х1,25-6gх40
102 1/61015/11 Гайка М12х1,25-6Н
104 356-70503 Гайка ЕМ16х1,5-6Н
105 1/21643/11 Гайка ЕМ20х1,5-6Н
111 1/05166/70 Шайба пружинная 8
113 1/05170/70 Шайба пружинная 12
114 1/05171/73 Шайба пружинная 14
115 1/05172/70 Шайба пружинная 16
116 1/05174/77 Шайба пружинная 20
121 1/07338/01 Шплинт разводной 4х40
122 1/07985/01 Шплинт разводной 6х50
125 260088 Палец 12х38 ОСТ 37.001.163-79
128 853641 Шайба
129 853642 Шайба
135 864006 Масленка 1.3.06 ГОСТ 19853-74
136 864009 Масленка 2.3.45.Ц6ХР ГОСТ 19853-74
143 500-3519110-01 Тормозная камера в сборе
148 441 035 001 0 Датчик АБС
149 899 759 882 4 Втулка
