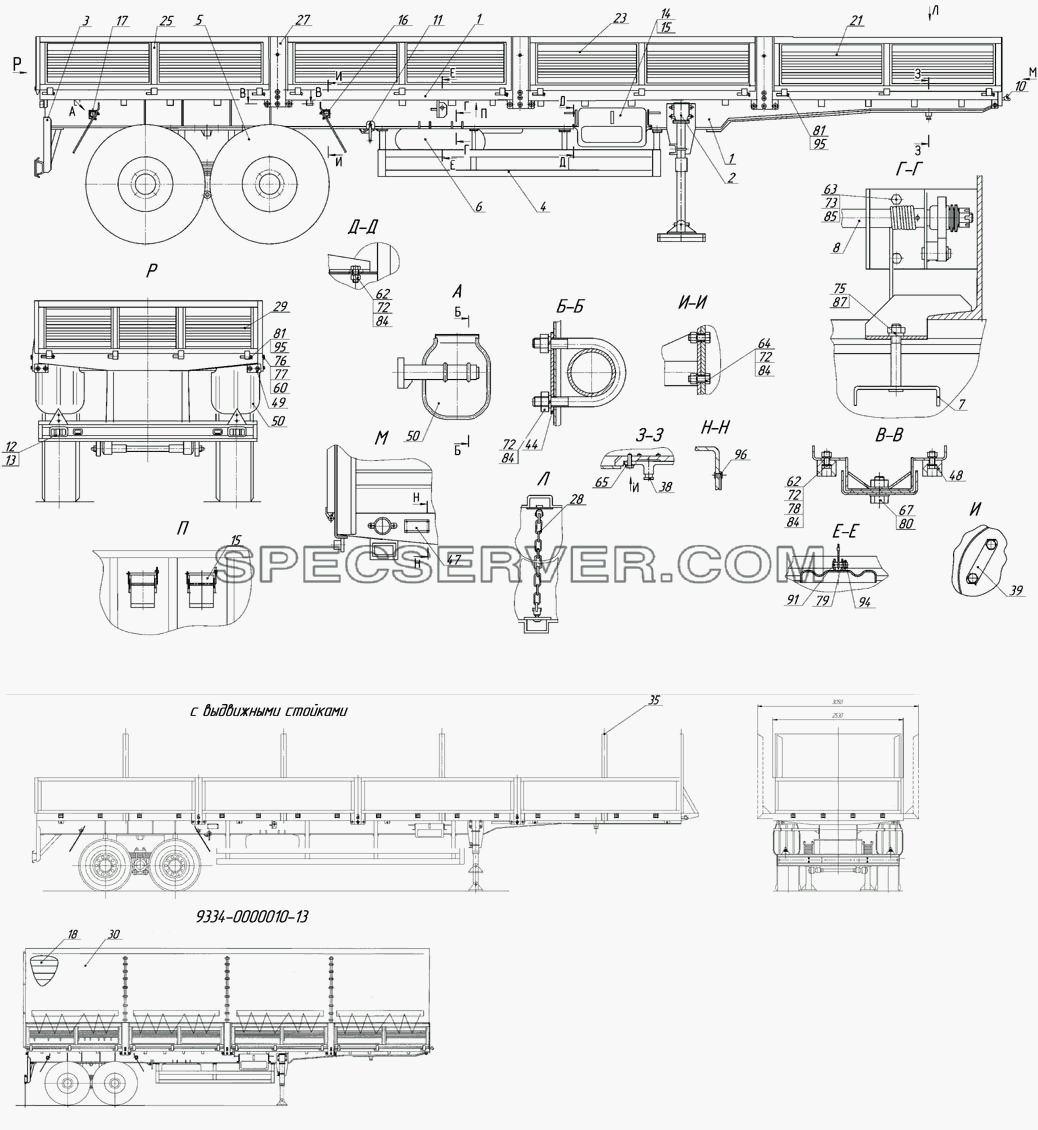

Запчасти: 9334-10, 9334-11, 9334-13, 9334-16, 9334-17 Полуприцеп бортовой в сборе для НефАЗа-9334-10 (11, 13, 16, 17)

9334-10, 9334-11, 9334-13, 9334-16, 9334-17 Полуприцеп бортовой в сборе для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-10, 9334-11, 9334-13, 9334-16, 9334-17 Полуприцеп бортовой в сборе для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 9334-0000010-13 Прицеп в сборе
1 9334-08-2801280 Платформа в сборе
1 9334-09-2801280 Платформа в сборе
1 9334-13-2801280 Платформа в сборе
1 9334-16-2801280 Платформа в сборе
1 9334-17-2801280 Платформа в сборе
2 9334-2700001-10 Установка ОСУ
3 9334-08-2804010 Установка бампера
4 9334-08-2801510 Установка боковой защиты
4 9334-09-2801510 Установка боковой защиты
4 9334-13-2801510 Установка боковой защиты
4 9334-16-2801510 Установка боковой защиты
4 9334-17-2801510 Установка боковой защиты
5 96741-031-2822001 Установка тележки
6 9334-08-3101010 Колесо с шиной
7 9334-10-3105010 Держатель запасного колеса
8 9334-3105030-10 Ворот
10 9334-04-3500001-01 Привод пневматических тормозов
10 9334-04-3500001-02 Привод пневматических тормозов
10 9334-3500001-01 Привод пневматических тормозов
10 9334-3500001-02 Привод пневматических тормозов
11 9334-08-3508001 Установка привода стояночного тормоза
12 9334-3700010 Монтаж электрооборудования
13 9334-04-3700010 Монтаж электрооборудования
14 6606-3919010 Ящик ЗИП в сборе
15 9334-3926010 Установка противооткатных упоров
16 9334-10-8511111 Кронштейн крепления брызговика правый
17 9334-10-8511112 Кронштейн крепления брызговиков левый
18 9334-13-5701150 Каркас крыши
21 9334-01-8502110-01 Борт боковой передний
21 9334-02-8502110-01 Борт боковой передний
21 9334-8502110 Борт боковой передний
23 9334-01-8502210 Борт боковой средний
23 9334-01-8502210-01 Борт боковой средний
23 9334-02-8502210-01 Борт боковой средний
25 9334-01-8502310-01 Борт боковой задний
25 9334-02-8502310-01 Борт боковой задний
25 9334-8502310 Борт боковой задний
27 9334-04-8502410 Стойка в сборе
27 9334-8502410 Стойка в сборе
28 9334-8502420 Стяжка
29 9334-8504110 Борт задний
29 9334-8504110-01 Борт задний
30 9334Н-8501020-13 Тент платформы
35 9334-8509000-10 Установка раздвижных стоек
38 9674-2704042 Шкворень
39 9674-2704044 Пластина стопорная
44 9674-8511099 Серьга
47 93344-0000841 Табличка заводская
48 9334-0000842 Буфер
49 420801-3105107-01 Прокладка
50 9334-10-8404012 Брызговик
60 1/60438/21 Болт М8-6gх30
62 1/59707/21 Болт ТЕМ10х1,25-6gх25
63 1/55404/21 Болт ТЕМ12-6gх30
64 1/59709/21 Болт М8х1,25-6gх35
65 1/12559/21 Болт ТЕМ14х1,5-6х40
67 1/59885/21 Болт М20х1,5-6gх45
72 1/21647/11 Гайка
73 1/61015/11 Гайка М12х1,25-6Н
75 1/21643/11 Гайка ЕМ20х1,5-6Н
76 1/61008/11 Гайка М8
77 1/26467/01 Шайба плоская 8,15х20
78 1/26468/01 Шайба плоская 8х25х2
79 1/05200/01 Шайба
80 1/05204/01 Шайба плоская 20х35
81 1/05202/01 Шайба плоская 16х28
84 1/05168/70 Шайба пружинная 8
85 1/05170/70 Шайба пружинная 12
87 1/05174/70 Шайба плоская 20х35
91 260087 Палец 12х35 ОСТ37.001.163-75
94 1/07969/01 Шплинт разводной 4х25
95 1/07970/01 Шплинт разводной 4х30
96 1/28388/90 Заклепка односторонняя 3х6
Запчасти: 9334-08-0001120 Тележка подкатная для НефАЗа-9334-10 (11, 13, 16, 17)

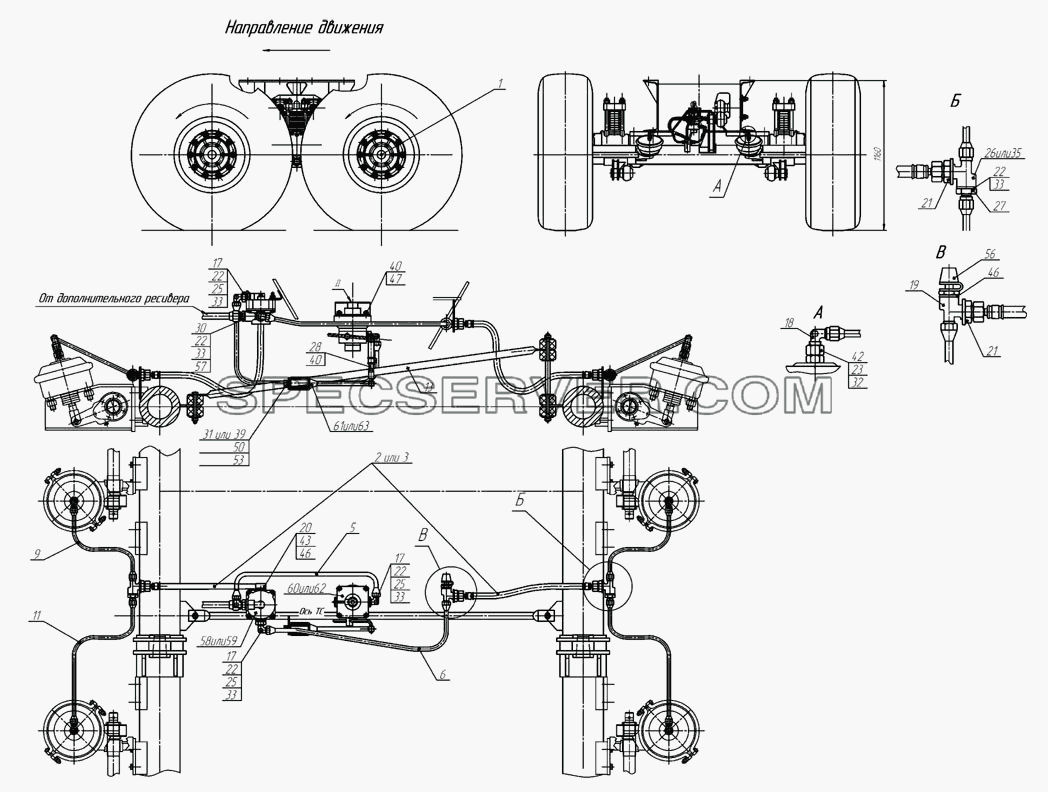

9334-08-0001120 Тележка подкатная для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-08-0001120 Тележка подкатная для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9334-08-2822010 Тележка
2 96741-3506068-01 Шланг (L=560мм)
3 5320-3506060 Шланг гибкий передних тормозов
5 96742-3506270 Трубка от регулятора к ускорительному клапану
6 96742-3506272 Трубка от ускорительного клапана к тройнику
9 9334-08-3506300 Трубка к тормозной камере правая
11 9334-08-3506301 Трубка к тормозной камере левая
13 9334-08-3533210 Установка штанги РТС
17 9674-3500034 Угольник ввертный
18 861003 Угольник (М16хМ16)
19 96741-3506091 Тройник
20 861318 Угольник ввертный
21 96741-3506088 Гайка
22 96741-3506527 Кольцо уплотнительное
23 96741-3506524 Кольцо уплотнительное
25 9674-3522171 Переходник
26 96741-3522222 Тройник
27 96741-3522223 Штуцер
28 96741-3533033 Штанга
30 96742-3522175 Штуцер
31 96741-3522228 Болт
32 96741-3506544 Скоба
33 96741-3506547 Скоба
35 864807-П Тройник фланцевый проходной
39 356-70570 Болт ТЕМ12-6gх25 ОСТ37.001.123-75
40 1/61008/11 Гайка М8
42 1/07914/11 Гайка ЕМ16х1,5-6Н
43 1/07268/11 Гайка низкая М22х1,5-6Н
46 1/02634/60 Прокладка 22х28х1,5
47 1/05166/70 Шайба пружинная 8
50 1/05170/70 Шайба пружинная 12
53 1/05200/01 Шайба
56 100-3515310-01 Клапан контрольного вывода
57 СБИТ.305122.003 Сетка СБИТ.305122.003
58 Г-100-3518010 Клапан ускорительный
59 100-3518010 Клапан ускорительный
60 100-3533010 Регулятор тормозных сил в сборе
61 100-3533110 Элемент упругий в сборе
62 8007.3533 010 Регулятор тормозных сил
63 86383533110 Упругий элемент
9334-08-2410002, 9334-08-2410003 Ось со ступицами и тормозами для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-08-2410002, 9334-08-2410003 Ось со ступицами и тормозами для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-08-2410002, 9334-08-2410003 Ось со ступицами и тормозами для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 8305020684 Смазка WАВСО
1 9334-08-2410010 Балка оси передняя
2 9334-08-2410011 Балка оси задняя
3 43114-3103007-10 Ступица с тормозным барабаном
4 9334-08-3104076 Гайка подшипника
5 9334-08-3502300 Кронштейн датчика
6 9334-08-3502301 Кронштейн датчика
7 9334-08-3502012 Суппорт тормоза в сборе
8 9334-08-3502013 Суппорт тормоза в сборе
9 9334-08-3103012 Ступица с ротором
11 9334-08-3502120 Кронштейн правый
14 9334-08-3502121 Кронштейн левый
17 96741-3502128 Опора разжимного кулака
22 5320-3501136 Рычаг регулировочный
25 500-3519110-01 Тормозная камера в сборе
26 661-3519310 Тормозная камера тип 30
29 864740 Кольцо внутреннее с роликами в сборе подшипника 2007118А ГОСТ333-79 наружного
31 864149-30 Манжета 128,9х162х15
33 7518-АК-01 Кольцо внутреннее
35 53212-3501090 Колодка с накладками в сборе
36 96741-3508210-031 Рычаг в сборе
37 96741-3508211-031 Рычаг в сборе
39 9334-08-3508220 Уравнитель
40 9334-08-2410004 Прокладка
42 96741-3104016 Крышка
43 9334-08-3104078 Контргайка
44 9334-08-3104079 Шайба замковая
45 9334-08-3104082 Шайба стопорная
46 5320-3501035 Пружина
47 5320-3501107 Ось ролика
48 96741-3501108 Шайба
49 5320-3501109 Ролик колодки
50 96741-3501110 Шайба
52 53212-3501132 Ось колодки
53 96741-3501133 Накладка осей колодок
54 5320-3501134 Чека оси колодок
55 9334-08-3502030 Щиток заднего тормоза
56 96741-3501031 Заглушка
58 9693-3502110 Кулак разжимной правый
59 9693-3502111 Кулак разжимной левый
60 9334-08-3502113 Болт специальный
64 9334-08-3502119 Кольцо защитное
66 9334-08-3502150 Винт
70 9334-08-3502321 Кольцо разрезное
71 9334-08-3502322 Фиксатор специальный
73 9674-3508161 Пружина
75 1/60431/21 Болт ТЕМ8-6gх14
77 1/55403/21 Болт М12х1,25-6gх25
78 1/55405/21 Болт ТТЕМ10х1,25-6gх35
79 1/55409/21 Болт М12х1,25-6gх55
81 1/14083/21 Болт ТЕМ14х1,5-6gх35
83 1/61015/11 Гайка М12х1,25-6Н
85 356-70503 Гайка ЕМ16х1,5-6Н
86 1/21643/11 Гайка ЕМ20х1,5-6Н
90 1/05200/01 Шайба
91 1/05166/70 Шайба пружинная 8
93 1/05170/73 Шайба пружинная 12
95 1/05171/70 Шайба пружинная 14
96 1/05172/70 Шайба пружинная 16
97 1/05174/70 Шайба плоская 20х35
99 864006-П Масленка кг 1/8
100 864009-П Масленка угловая кг 1/8"
101 1/07969/01 Шплинт разводной 4х25
103 1/07985/01 Шплинт разводной 6х50
105 260088 Палец 12х38 ОСТ 37.001.163-79
107 853641 Шайба
111 8997605104 Втулка
114 4410328080 Датчик АБС+ SО
9334-08-2410010, 9334-08-2410011 Ось (сварная) для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-08-2410010, 9334-08-2410011 Ось (сварная) для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

9334-08-2410010, 9334-08-2410011 Ось (сварная) для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 9334-08-2410010СБ Балка оси передняя
- 9334-08-2410011СБ Балка оси задняя
1 9334-08-2410020 Балка оси
2 9334-08-2912420 Опора рессоры
3 9334-08-2919070 Рычаг реактивный верхний
5 9334-08-2919080 Рычаг реактивный нижний
12 8332-03-2410035 Подушка держателя кулака
12 96741-2410034-01 Кронштейн тормозной камеры
13 9334-08-2410035 Подушка
14 9674-2822035 Кронштейн
17 96741-3500042 Планка
19 96741-3533026 Кронштейн
22 4947-3724193 Скоба провода

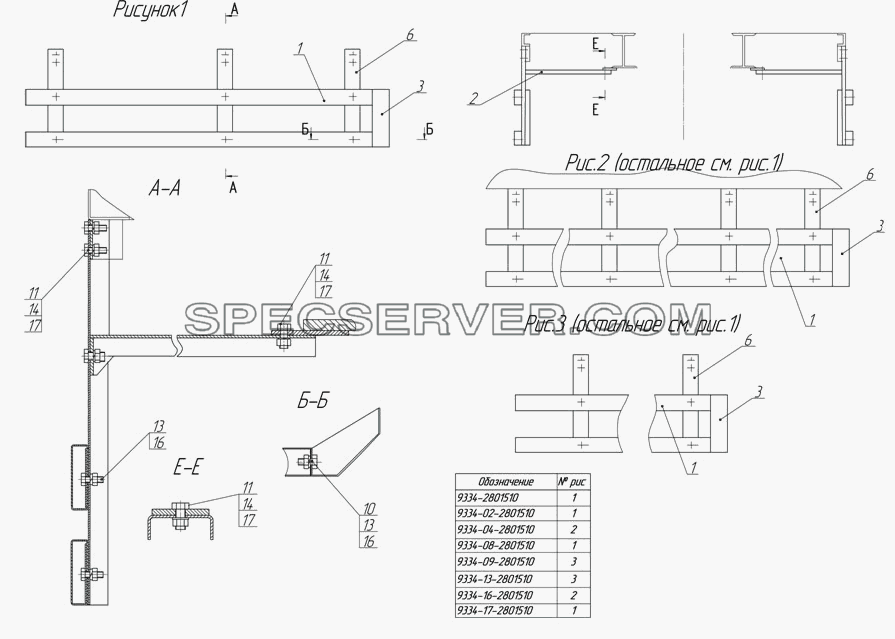

Установка боковой защиты для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Установка боковой защиты для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Установка боковой защиты для НефАЗа-9334-10 (11, 13, 16, 17) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 9334-02-2801510 Установка боковой защиты
- 9334-04-2801510 Установка боковой защиты
- 9334-08-2801510 Установка боковой защиты
- 9334-09-2801510 Установка боковой защиты
- 9334-13-2801510 Установка боковой защиты
- 9334-16-2801510 Установка боковой защиты
- 9334-17-2801510 Установка боковой защиты
- 9334-2801510 Установка боковой защиты
1 9334-2801511 Швеллер в сборе
1 9334-2801511-01 Швеллер в сборе
1 9334-2801511-02 Швеллер в сборе
1 9334-2801511-03 Швеллер в сборе
1 9334-2801511-04 Швеллер в сборе
1 9334-2801511-16 Швеллер в сборе
1 9334-2801511-17 Швеллер в сборе
2 9334-2801516 Упор
3 9334-2801520 Стойка в сборе
6 9334-2801523 Стойка
6 9334-2801523-01 Стойка
10 1/59705/21 Болт ТЕМ10х 1,25-6gх20
11 1/55403/21 Болт М12х1,25-6gх25
13 1/21647/11 Гайка
14 1/61015/11 Гайка М12х1,25-6Н
16 1/05168/70 Шайба пружинная 8
17 1/05170/70 Шайба пружинная 12
